Emerio FN-108776 User manual

FN-108776

Desk fan (EN)

Pöytätuuletin (FI)

- 1 -

Content –Sisältö

Instruction manual –English ......................................................................................- 2 -

Käyttöopas –Finnish ..................................................................................................- 6 -

- 2 -

Instruction manual –English

SAFETY INFORMATION

1. This appliance can be used by children aged from 8 years

and above and persons with reduced physical, sensory or

mental capabilities or lack of experience and knowledge if

they have been given supervision or instruction

concerning use of the appliance in a safe way and

understand the hazards involved.

2. Children shall not play with the appliance.

3. Cleaning and user maintenance shall not be made by

children without supervision.

4. If the supply cord is damaged, it must be replaced by the

manufacturer, its service agent or similarly qualified

persons in order to avoid a hazard.

5. Incorrect operation and improper handling can lead to

faults on the device and injuries to the user.

6. In the event of improper use or incorrect handling, no

liability can be accepted for any damage that may occur.

7. Do not immerse the unit or mains plug in water or other

liquids. There is danger to life due to electric shock!

However, if this should occur, remove the mains plug

immediately and then have the unit checked by an expert

before using it again.

8. Do not operate the device if the mains cable or the mains

plug show signs of damage, if the device has fallen on the

floor or has been otherwise damaged. In such cases take

the device to a specialist for checking and repair, if

necessary.

9. Never remove the mains plug from the socket by pulling

on the mains cable, or with wet hands.

10. Ensure that the mains cable does not hang over sharp

edges or allow it to become trapped.

11. Keep the appliance away from damp, and protect from

splashes.

- 3 -

12. Keep the appliance away from hot objects (e.g. hotplates)

and open flames.

13. Keep the appliance and its cord out of reach of children

less than 8 years.

14. Use the appliance on a flat, dry and heat resistance

surface.

15. Never leave the device unattended during use.

16. Do not store or operate the appliance in the open air.

17. Keep the appliance in a dry place, inaccessible to children

(in its packaging).

18. Never put fingers or any other objects through the fan

guards when the fan is running.

19. Never operate the product without the fan guards in place,

as serious personal injury may result.

20. The appliance must be assembled completely before use.

21. Watch out for long hair! It can be caught in the fan owing

to the air turbulence.

22. Do not point the air flow to the people for a long time.

23. Ensure that the fan is switched off from the supply mains

before removing the guard.

- 4 -

FN-108776 EN

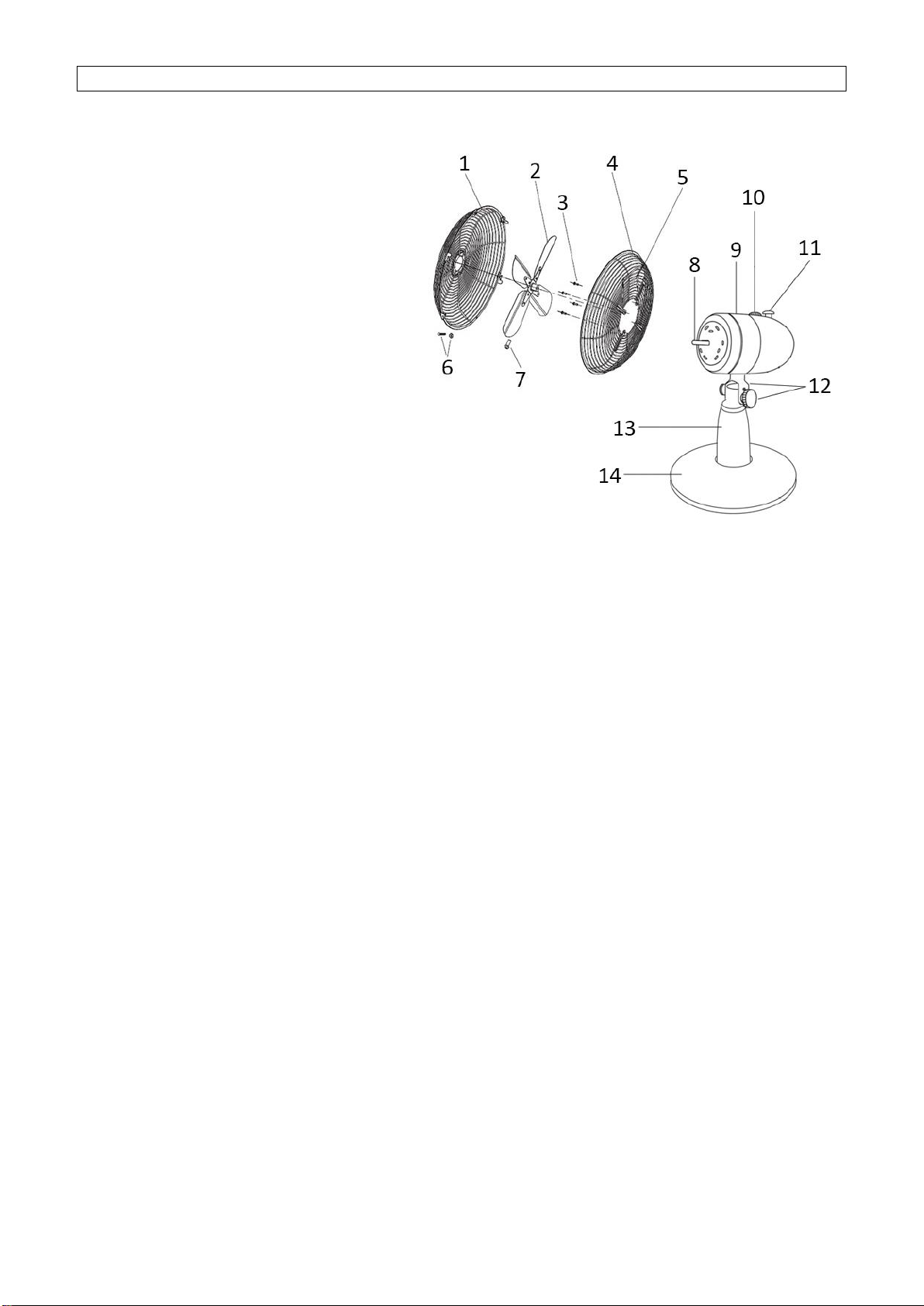

PARTS DESCRIPTION

1. Front guard

2. Blade

3. Fixation screws for rear guard

4. Rear guard

5. Handle

6. Grill locking screw

7. Blade fastening screw

8. Motor shaft

9. Motor unit

10. Speed control switch

11. Oscillation knob

12. Connecting screw and nut

13. Standing shaft

14. Standing base

ASSEMBLY INSTRUCTIONS

** Please assemble correctly by the following order when using.

1. Rear guard assembly

Fit the rear guard (4) onto motor with the handle on the top. Tighten the rear guard with 4 fixation

screws (3).

2. Fan blade assembly

Install fan blade (2) onto motor shaft (8) and use the blade fastening screw (7) to fix the blade.

3. Front guard assembly

Put the hook of the front guard (1) onto the top of rear guard.

Attach front guard to rear guard, close clips and use the grill locking screw (6) to secure the two grilles

together.

OPERATING INSTRUCTIONS

1. Plug the power cord into a suitable socket.

2. Oscillation: To make the fan head oscillate, push down the oscillation knob. To stop the fan head from

oscillating, pull up the oscillation knob.

3. Tilting Angles: you can adjust the fan to the preferred elevation. Fix the elevation by tightening the

connecting screws.

4. The fan is switched on by turning the speed control switch on the motor unit, i.e. 0 = OFF, I = low speed,

II = medium speed, III = high speed.

CLEANING

1. Before servicing the fan and after each occasion of use, switch off the appliance and unplug the mains

cable from the socket.

2. Never immerse the appliance in water (danger of short-circuit). To clean the appliance, only wipe it

down with a damp cloth and dry it carefully. Always take out the mains plug first.

- 5 -

3. Take care that excessive dust does not build up in the air-intake and air-outlet grille, and clean it

occasionally using a dry brush or vacuum cleaner.

TECHNICAL DATA

Operating voltage: 220-240V ~ 50/60Hz

Power consumption: 35W

GUARANTEE AND CUSTOMER SERVICE

Before delivery our devices are subjected to rigorous quality control. If, despite all care, damage has occurred

during production or transportation, please return the device to your dealer. In addition to statutory legal

rights, the purchaser has an option to claim under the terms of the following guarantee:

For the purchased device we provide 2 years guarantee, commencing from the day of sale. If you have a

defective product, you can directly go back to the point of purchase.

Defects which arise due to improper handling of the device and malfunctions due to interventions and repairs

by third parties or the fitting of non-original parts are not covered by this guarantee. Always keep your receipt,

without the receipt you can’t claim any form of warranty. Damage caused by not following the instruction

manual, will lead to a void of warranty, if this results in consequential damages then we will not be liable.

Neither can we hold responsible for material damage or personal injury caused by improper use if the

instruction manual is not properly executed. Damage to accessories does not mean free replacement of the

whole appliance. In such case please contact our service department. Broken glass or breakage of plastic parts

is always subject to a charge. Defects to consumables or parts subjected to wearing, as well as cleaning,

maintenance or the replacement of said parts are not covered by the warranty and are to be paid.

ENVIRONMENT FRIENDLY DISPOSAL

Recycling

This marking indicates that this product should not be disposed with other household wastes

throughout the 2012/19/EU. To prevent possible harm to the environment or human health from

uncontrolled waste disposal, recycle it responsibly to promote the sustainable reuse of material

resources. To return your used device, please use the return and collection systems or contact the

retailer where the product was purchased. They can take this product for environmental safe recycling.

- 6 -

Käyttöopas –Finnish

TURVAOHJEET

1. Tätä laitetta voivat käyttää yli 8-vuotiaat lapset sekä

henkilöt, joilla on alentuneet fyysiset, aistilliset tai

henkiset kyvyt tai joilla ei ole kokemusta tai tietoa mikäli

heitä valvotaan tai heille on annettu ohjeita laitteen

turvallisesta käytöstä ja he ymmärtävät laitteen käyttöön

liittyvät riskit.

2. Lapset eivät saa leikkiä laitteella.

3. Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman

valvontaa.

4. Jos virtajohto on vaurioitunut, se on korvattava valmistaja,

sen palvelun agentti tai muu vastaava koulutettu henkilö,

jotta vältetään vaara.

5. Virheellinen käyttö ja huolimaton käsittely voivat johtaa

laitteen vioittumiseen ja käyttäjän loukkaantumiseen x.

6. Jos laitetta käytetään tai käsitellään väärin, valmistaja ei

ole vastuussa mistään mahdollisesti aiheutuvasta

vahingosta.

7. Älä upota laitetta tai pistoketta veteen tai muuhun

nesteeseen. Siitä aiheutuu sähköiskun aiheuttama

hengenvaara! Jos laite kuitenkin sattuisi putoamaan

veteen, irrota pistotulppa välittömästi pistorasiasta ja

toimita laite asiantuntijan tarkastettavaksi, ennen kuin

käytät sitä uudestaan.

8. Älä käytä laitetta, jos liitosjohdossa tai pistokkeessa on

merkkejä vauriosta, jos laite on pudonnut lattialle tai se on

vaurioitunut muulla tavalla. Toimita tällaisissa tapauksissa

laite asiantuntijalle tarkastusta ja korjausta varten, jos

tarpeen.

9. Älä koskaan irrota pistoketta pistorasiasta vetämällä

sähköjohtoa tai käsiesi ollessa märät.

10. Varmista, että sähköjohto ei riipu terävien kulmien päällä

tai pääse juuttumaan.

- 7 -

11. Pidä laite poissa kosteudesta ja suojaa se roiskeilta.

12. Pidä laite erossa kuumista esineistä (esim. liesistä) ja

avoliekeistä.

13. Pidä laite se ja sen johto poissa alle 8-vuotiaiden lasten

ulottuvilta.

14. Käytä laitetta tasaisella, kuivalla ja lämpöä kestävällä

pinnalla.

15. Älä jätä laitetta koskaan valvomatta sen käydessä.

16. Älä säilytä tai käytä laitetta avotiloissa.

17. Säilytä laite kuivassa paikassa, lasten ulottumattomissa

(paketissaan).

18. Älä koskaan työnnä sormia tai muita esineitä ritilän

(tuulettimen suojan) läpi tuulettimen käydessä.

19. Älä koskaan käytä tuotetta ilman ritilää (tuulettimen

suojusta), sillä tästä voisi aiheutua vakava vamma.

20. Laite on koottava täysin ennen käyttöä.

21. Varo pitkiä hiuksia! Ne voivat tarttua tuulettimeen

ilmavirran imeminä.

22. Älä osoita ilmavirtaa ihmisiä kohden pitkäksi aikaa.

23. Varmista ennen suojuksen irrottamista, että tuulettimesta

on katkaistu sähköt.

- 8 -

FN-108776 FI

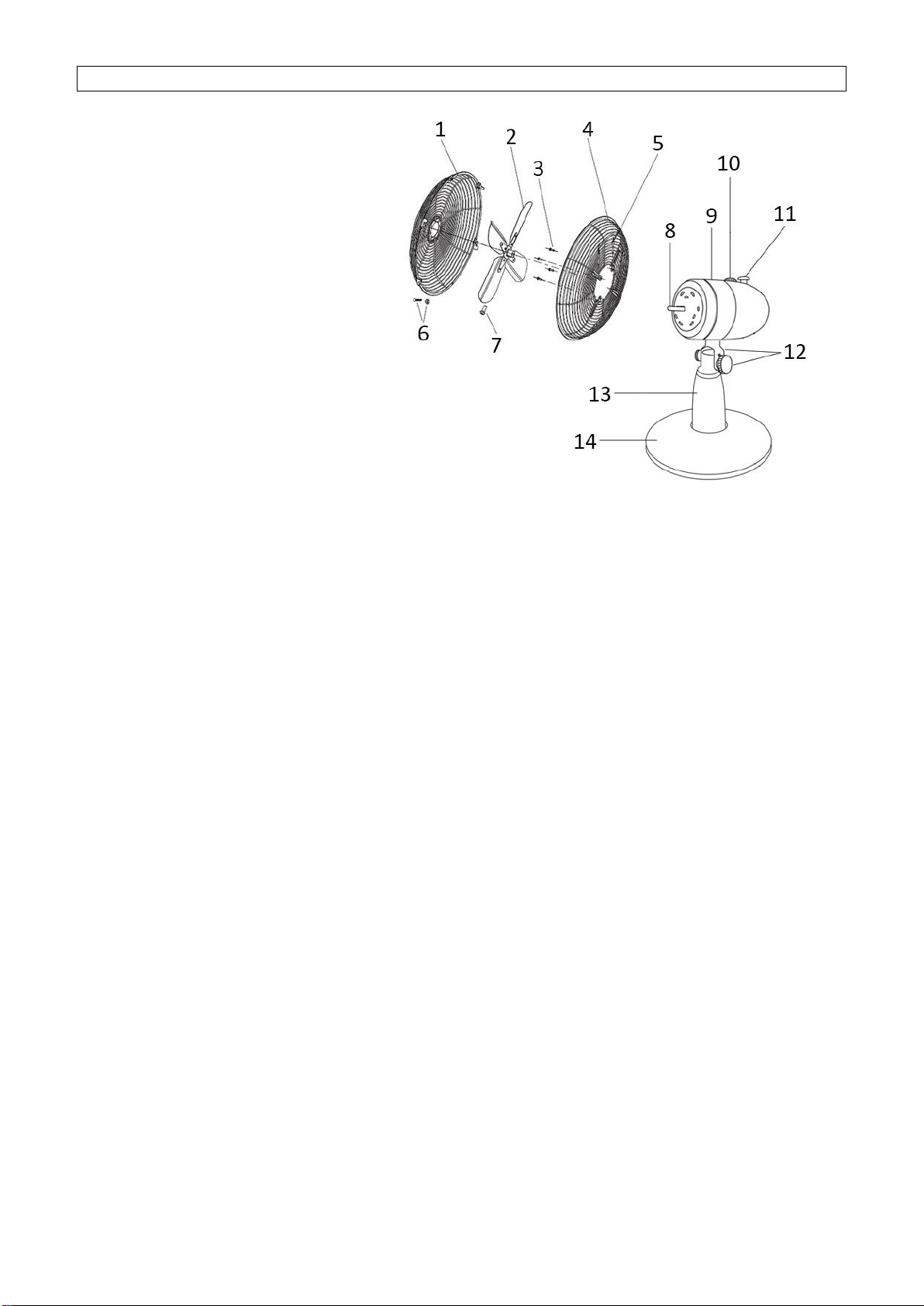

OSIEN KUVAUS

1. Etusuojus

2. Siipi

3. Takasuojuksen kiinnitysruuvit

4. Takasuojus

5. Kahva

6. Ritilän lukitusruuvi

7. Siiven kiinnitysruuvi

8. Moottorin akseli

9. Moottori

10. Nopeudensäätökytkin

11. Kääntyilynuppi

12. Liitäntäruuvi ja mutteri

13. Pystyvarsi

14. Seisontajalusta

KOKOAMISOHJEET

** Kokoa oikein noudattaen seuraavassa esitettyä järjestystä.

1. Takasuojuksen kokoaminen

Kiinnitä takasuojus (4) moottoriin kahva ylhäällä. Kiristä takasuojus 4 kiinnitysruuvilla (3).

2. Tuuletinsiiven kokoaminen

Asenna tuuletinsiipi (2) moottorin akseliin (8) ja käytä siiven kiinnitysruuvia (7) siiven kiinnittämiseen.

3. Etusuojuksen kokoaminen

Laita etusuojuksen (1) koukku takasuojuksen päälle.

Kiinnitä etusuojus takasuojukseen, sulje kiinnitin ja käytä ritilän lukitusruuvia (6) kahden ritilän yhteen

liittämiseen.

KÄYTTÖ OHJEET

1. Kytke virtajohto sopivaan pistorasiaan.

2. Kääntyily: Voit asettaa tuuletinpään kääntyilemään painamalla kääntyilynupin alas. Voit lopettaa

tuuletinpään kääntyilyn vetämällä kääntyilynupin ylös.

3. Kaltevuuskulmat: voit säätää tuulettimen haluamaasi korkeuteen. Kiinnitä korkeus kiristämällä ruuvit.

4. Tuulettimen saa päälle kääntämällä moottorin nopeudensäätökytkintä, ts. 0 = POIS, I = alhainen nopeus,

II = keskinopeus, III = korkea nopeus.

PUHDISTAMINEN

1. Ennen kuin huollat tuuletinta ja kunkin käytön jälkeen, sammuta laite ja vedä virtajohto irti pistorasiasta.

2. Älä koskaan upota laitetta veteen (oikosulun vaara). Voit puhdistaa laitteen pyyhkimällä sitä kostealla

liinalla ja kuivaamalla sen huolella. Irrota aina ensin sähköpistoke.

3. Älä päästä ilmanotto- ja puhallusritilöihin kerääntymään liikaa pölyä, vaan puhdista se ajoittain kuivalla

harjalla tai pölynimurilla.

- 9 -

TEKNISIÄ TIEDOT

Käyttöjännite: 220-240V ~ 50/60Hz

Virrankulutus: 35W

TAKUU JA ASIAKASPALVELU

Laitteet tarkastetaan huolellisesti, ennen kuin ne toimitetaan jälleenmyyntiin. Jos laite on kaikesta huolimatta

vioittunut tuotannon tai kuljetuksen aikana, palauta se jälleenmyyjälle. Laissa säädettyjen oikeuksien lisäksi

ostajalla on oikeus seuraaviin takuukorvauksiin:

Laitteella on 2 vuoden takuu ostopäivästä lukien. Viallisen tuotteen voi palauttaa suoraan ostopaikkaan.

Takuu ei kata vikoja, jotka aiheutuvat laitteen virheellisestä käsittelystä, ulkopuolisten suorittamista

muutoksista tai korjauksista tai muiden kuin alkuperäisosien asentamisesta laitteeseen.

Säilytä aina ostokuitti, sillä ilman kuittia et voi vaatia takuukorvauksia. Takuu ei kata vikoja ja niistä

aiheutuneita esine- tai henkilövahinkoja, jos ne ovat seurausta käyttöohjeiden noudattamatta jättämisestä.

Myöskään valmistaja ei ole tällöin vastuussa. Lisävarusteiden vioittuminen ei oikeuta koko laitteen

vaihtamiseen. Kyseisissä tapauksissa kannattaa ottaa yhteyttä valmistajan asiakaspalveluun. Rikkoontuneiden

lasi- tai muoviosien korjaus tai vaihto ei kuulu takuuseen. Kuluvien osien vikojen korjaus, puhdistus, huolto ja

vaihto eivät kuulu takuuseen.

YMPÄRISTÖ YSTÄVÄ LLINEN HÄVITTÄ MINEN

Kierrätys

Tämä merkintä osoittaa, että tätä tuotetta ei saa hävittää talousjätteen seassa (WEEE-direktiivi

2012/19/EU). Jotta jätteiden virheellisestä hävittämisestä ei aiheutuisi vaaraa ympäristölle tai

terveydelle, kierrätä tuote vastuullisesti. Siten edistät myös uusiutumattomien luonnonvarojen

kestävää uudelleenkäyttöä. Kierrätä tuote toimittamalla se sähkö- ja elektroniikkaromua

vastaanottavaan kierrätyspisteeseen tai liikkeeseen, josta ostit sen. Siten varmistat, että se kierrätetään

turvallisesti.

Table of contents

Languages:

Other emerio Fan manuals

emerio

emerio FN-114201.4 User manual

emerio

emerio FN-110148 User manual

emerio

emerio FN-114204.11 User manual

emerio

emerio TFN-111449.1 User manual

emerio

emerio FN-110001 User manual

emerio

emerio TFN-114569.4 User manual

emerio

emerio FN-114201.3 User manual

emerio

emerio FN-123103 User manual

emerio

emerio FN-111696.17 User manual

emerio

emerio TFN-214470.1 User manual

emerio

emerio FN-114309.4 User manual

emerio

emerio FN-108451.1 User manual

emerio

emerio FN-114203.3 User manual

emerio

emerio FAN-111544 User manual

emerio

emerio TFN-114569.1 User manual

emerio

emerio FN-112031 User manual

emerio

emerio FAN-107404 User manual

emerio

emerio FN-108781.1 User manual

emerio

emerio FN-123106 User manual

emerio

emerio FN-114204.3 User manual

emerio

emerio TFN-111556 User manual

emerio

emerio FN-121191 User manual

emerio

emerio FN-114201.1 User manual

emerio

emerio TFN-214490.1 User manual

Popular Fan manuals by other brands

ELTA FANS

ELTA FANS H03VV-F installation guide

Hunter

Hunter 20714 Owner's guide and installation manual

Emerson

Emerson CARRERA VERANDA CF542ORB00 owner's manual

Hunter

Hunter Caraway Owner's guide and installation manual

Panasonic

Panasonic FV-15NLFS1 Service manual

Kompernass

Kompernass KH 1150 operating instructions

VES

VES FALA100/12V/TR Original instructions

Vertiv

Vertiv Liebert DCD user manual

Westinghouse

Westinghouse GFP Series owner's manual

Venmar

Venmar KUBIX HRV PLUS Series user guide

Maico

Maico ECR 31 installation instructions

Sonnenkonig

Sonnenkonig Dinky instruction manual

S&P

S&P ECOWATT HXBR manual

Wider

Wider IMP03369BH instruction manual

Panasonic

Panasonic F-60DHN Operating and installation instructions

Hinkley

Hinkley HIGHLAND instruction manual

Broan

Broan 766BN installation guide

Premium

Premium PFS16022 Use manual

emerio FN-108776 User manual

Popular Fan manuals by other brands
