CD(語学や音楽など)
手順：③→④→⑤
③「Blu-ray DVD」ボタンを押す
④ディスクをBlu-rayデッキに挿入し、再生ボタンを押す
⑤「ＡＶ音量」で音量を調整する

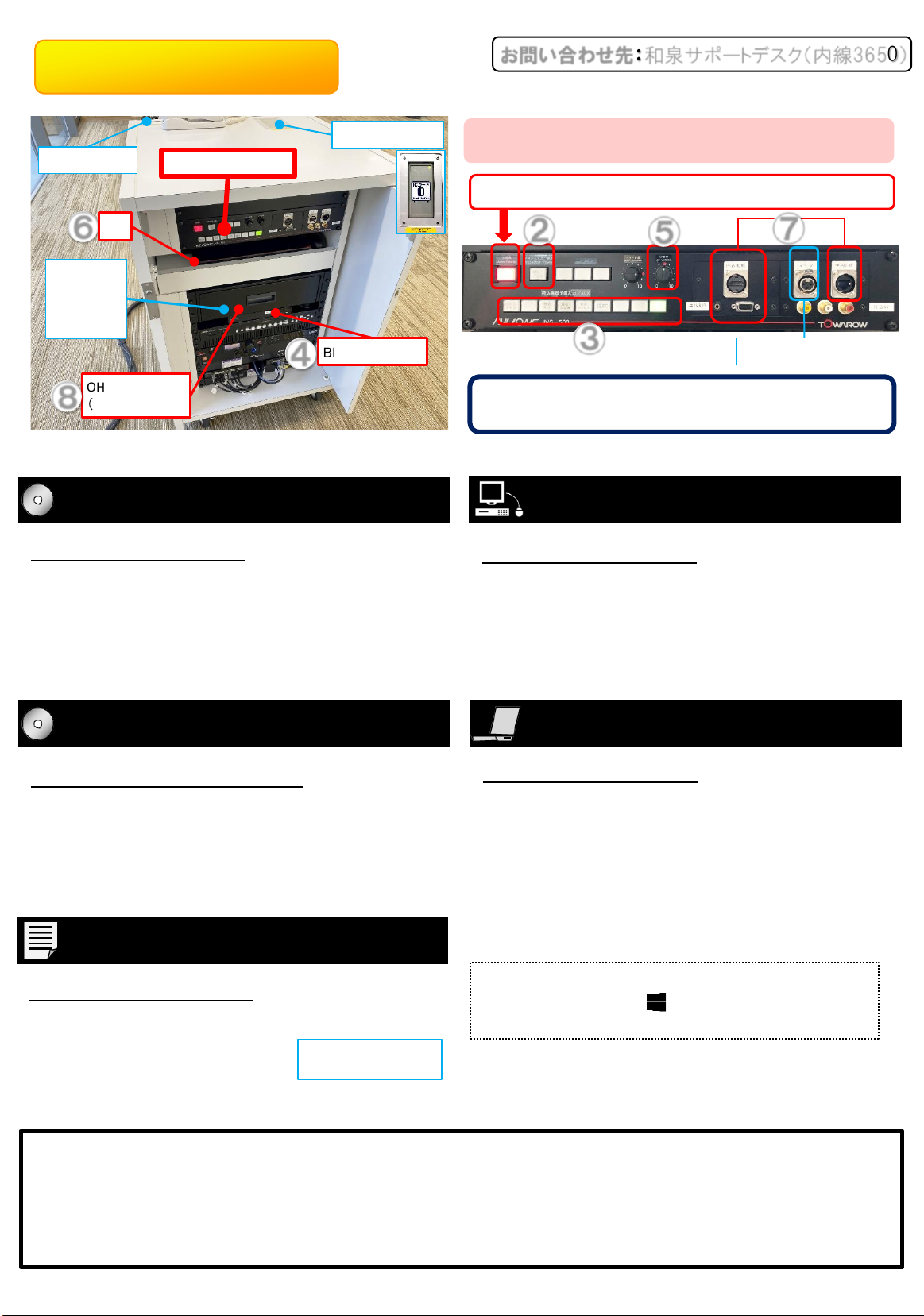

プレゼン卓の設備 お問い合わせ先：和泉サポートデスク（内線3650）
コントロールパネル
プリント、書籍類
手順： ⑧→②→③
⑧OHC（教材提示装置）を接続・起動し、投影物を置く
②「プロジェクター電源」ボタンを押す
③「持込HDMI 」ボタンを押す
Blu-ray、DVD
手順：②→③→④→⑤
②「プロジェクター電源」ボタンを押す
③「Blu-ray DVD」ボタンを押す
④ディスクをBlu-rayデッキに挿入し、再生ボタンを押す
⑤「ＡＶ音量」で音量を調整する
常設パソコン
手順：②→③→⑥
②「プロジェクター電源」ボタンを押す
③「常設PC」ボタンを押す
⑥パソコンを起動する
※インターネット接続には「共通認証アカウント」が必要
持ち込みパソコン
手順：②→⑦→③
②「プロジェクター電源」ボタンを押す
⑦持ち込みパソコンを起動し、下記のケーブルを接続する
・パソコンがHDMI接続タイプ＝HDMI,LAN
・パソコンがRGB 接続タイプ＝RGB,オーディオ,LAN
③⑦に合わせ、「持込HDMI」or「持込RGB」ボタンを押す
必要に応じて、持込パソコンの投影設定をする
☆各種ケーブル、リモコン＝引き出しにある
☆パソコン投影設定＝「 」キー＋「P」キーで
「複製」など（パソコンのOSや機種によって異なる）
②「プロジェクター電源」ボタンの点滅時は冷却中です。５分程
お待ちいただき、スイッチ消灯後に再度押してください。
☆プレゼン卓ICカードキーは、講師控室（メディア棟1階）にてお貸し出ししています。教職員証でも開錠できます。
☆本教室のプロジェクタはホワイトボードに直接投影する短焦点プロジェクタです。
☆有線マイク使用後は引き出しに戻してください。
☆ケーブル類を外すときは、端子を持って抜いてください。ケーブル線を引っ張ると故障の原因になります。
☆ご利用後は各扉を元通りに閉じてください。鍵はオートロックです。
③
⑤
①主電源：点灯していない場合は最初に押してください
②
有線マイク接続口
OHCの使用方法は
２ページ先にて説明
OHC
（引き出しの中）
Blu-rayデッキ
コントロールパネル
電源コンセント
ICカードリーダー
⑥PC
引き出し：
有線マイク
リモコン
ケーブル類
⑦
④
和泉ラーニングスクエア LS203-LS206、LS306、LS407、LS408、LS504、LS605、LS607、LS705
⑧
Control Panel
External PC
☆To unlock Presentation Desk, please borrow IC Card key in Teachers’ Waiting Room (Media Bldg. 1F). Faculty card can also be
used as a card key.
☆This is a short focus projector, so use the white board as its screen.
☆When finished, please put Wired Microphone back into drawer.
☆When disconnecting a cable, please grip tightly its plug to prevent port from dislodging.
☆When finished, please return equipment to its place. Presentation Desk will be locked automatically after you close all doors.
CD(audio materials)
Sequence：③→④→⑤
③Press 「Blu-ray DVD」button
④Insert disk into Blu-ray player and press 「►」
⑤Adjust volume using 「AV Volume」knob
Blu-ray、DVD
Sequence：②→③→④→⑤
②Press 「Projector Power」button
③Press 「Blu-ray DVD」button
④Insert disk into Blu-ray player and press 「►」
⑤Adjust volume using 「AV Volume」knob
Printed materials
OHC manual is on the
next page
Sequence：⑧→②→③
⑧Set the OHC, place your documents under its camera.
(OHC=Document Camera)
②Press 「Projector Power」button
③Press 「持込HDMI」button
Classroom PC
Sequence：②→③→⑥
②Press 「Projector Power」button
③Press 「常設PC」(Classroom PC) button
⑥Start PC
※Common Authentication Account is required to use the
Internet
Sequence：②→⑦→③
②Press 「Projector Power」button
⑦Start your PC and connect cables as follows
・if PC is equipped with HDMI port ＝HDMI・LAN
・if PC is equipped with RGB port ＝RGB・Audio・LAN
③Depending on ⑦press 「持込HDMI」or 「持込RGB」
button
Switch your PC to duplicate mode etc. if necessary
☆Cables are stored inside Presentation Desk drawer.
☆To set your PC to duplicate mode, hold「 」key and
press 「P」key, then choose 「Duplicate 」(may differ
depending on PC maker and operating system).
②When 「Projector Power」button is blinking, Projector is in
cooling mode. Wait for approx. 5 minutes until blinking stops
and press the button again.
For support: Izumi Support Desk(ext. 3650)

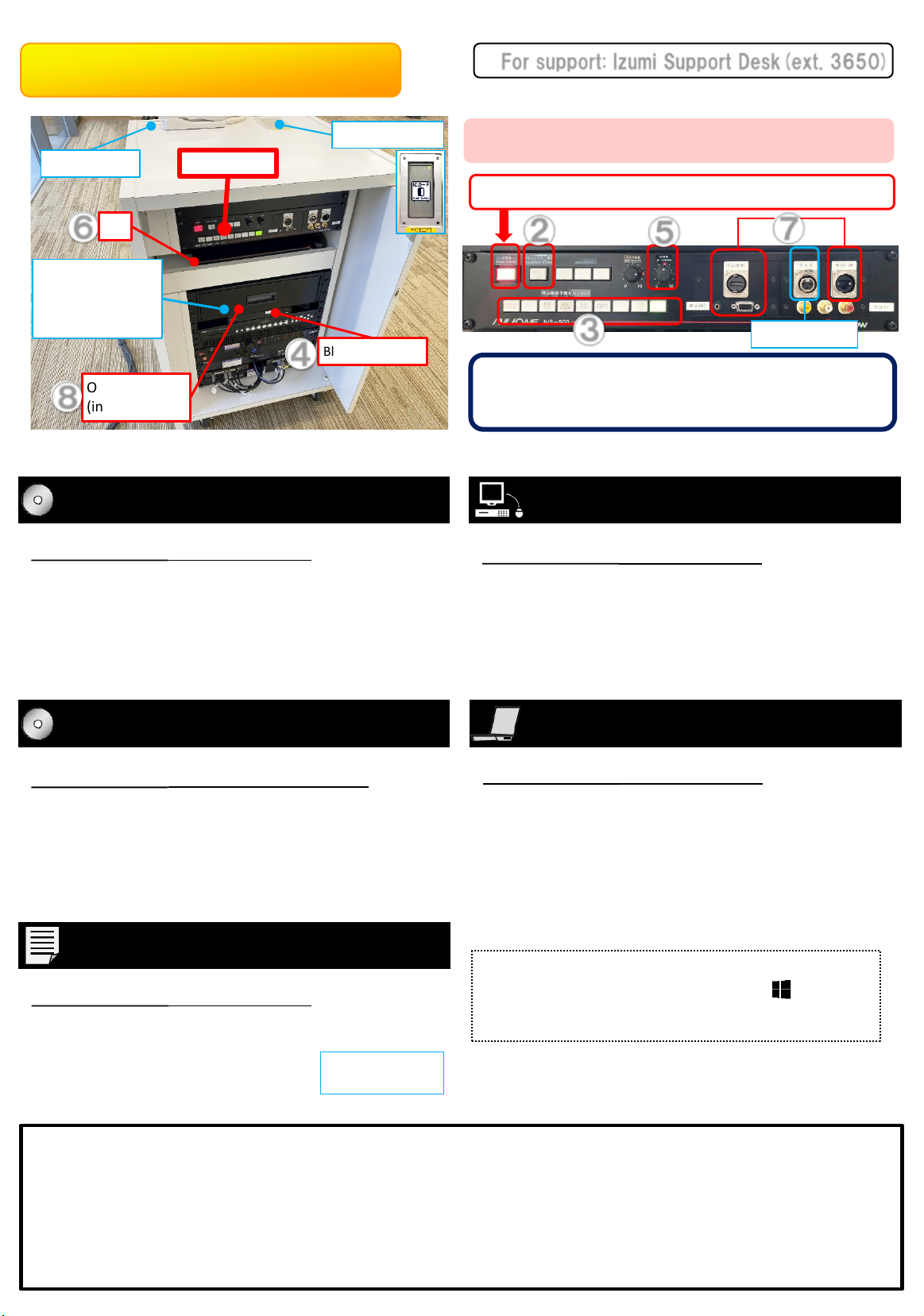

Classroom equipment
This manual is for classrooms No. LS203-LS206, LS306, LS407, LS408, LS504, LS605, LS607, LS705 in Izumi Learning Square
OHC
(inside drawer)
Blu-ray Player
Control Panel
Plug Socket
IC Card Reader
⑥PC
Wired Microphone,
remote controls,
cables
(inside drawer)
④
⑧
③
⑤
①If power is off, press 「Main Power」button first
②
Wired Mic. Port
⑦

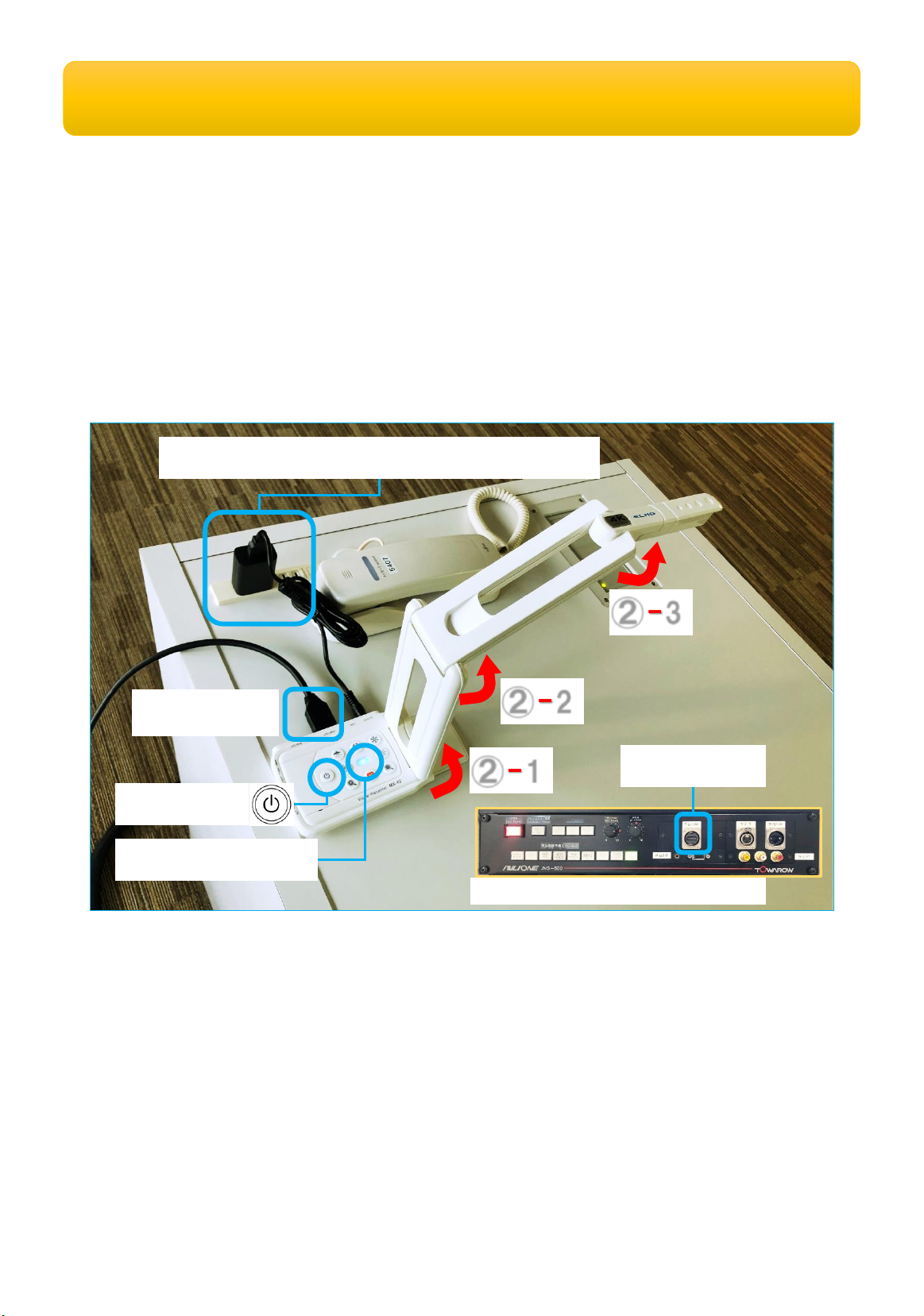

OHCの使い方（How to use OHC）
①教卓の引き出しから、OHC本体、ACアダプタ、HDMIケーブルを取り出す
②本体を押さえて、カメラヘッドを上げる（無理な方向に引っ張らないこと）
③電源アダプタを接続する
④HDMIケーブルを接続する（教卓側は「持込HDMI」端子へ）
⑤OHCの電源を入れる（電源ランプが青く点灯する）
⑥コントロールパネルのボタンを次の順に押す：
「主電源」→「プロジェクタ電源」→「持込HDMI」
Model Name: ELMO MX-P2
和泉ラーニングスクエア LS203-LS206、LS306、LS407、LS408、LS504、LS605、LS607、LS705
This manual is for classrooms No. LS203-LS206, LS306, LS407, LS408, LS504, LS605, LS607, LS705 in Izumi Learning Square
⑤電源ボタン
（Power Button)
⑤電源ランプ（Pilot lamp)
③電源コンセント、電源アダプタ（Plug Socket, AC Adapter)
④HDMIケーブル
(HDMI cable)
⑥コントロールパネル(Contro lPanel)
④持込HDMI端子
(AUX HDMI )
-2
②
-1
②
-3
②
①Take out OHC itself, AC adapter, HDMI cable from the drawer.
②Hold down OHC body while raising its camera.
Please do not pull it forcefully in wrong direction.
③Plug AC adapter into the OHC body and a socket nearby the phone.
④Plug HDMI cable into the OHC body. The other side will be 「持込HDMI」
on the control panel.
⑤Press OHC power button (the pilot lamp will turn blue).
⑥On Control Panel press buttons in following order:
[Main Power]→ [Projector Power]→ [持込 HDMI].
