elco SSRSMC3/32 Series User manual
Catalogo generale pag. 1 / 62
General catalogue
1 - RELÈ ALLO STATO SOLIDO
1 - SOLID-STATE RELAYS
SOFT STARTER PER IL COMANDO DI MOTORI SERIE SSRSMC3/32...3/15
SSRSMC3/32...3/15 SERIES AC SEMICONDUCTOR SOFT STARTER
TABELLA SELEZIONE - SELECTION TABLE
I soft starter sono stati progettati per il controllo
dell’accelerazione dei motori trifasi. Il tempo
di rampa salita e discesa è regolabile da 0,5 a
10 sec. La coppia è regolabile da 0 a 85%
della coppia nominale con o senza la
funzione di kick-start.
Soft Starter designed to control acceleration
and deceleration of 3 Phase motors. Ramp-up
and ramp-down time adjustable from 0.5 to 10
sec. Torque is adjustble from 0 to 85% of
nominal start torque, with or without kick start
function.
Voltaggio di linea
Line voltage Tensione ingresso
Control voltage 3,5A 15A
208 -240 VAC 24-240VAC / DC SSRSMC3-3240C
400-415 VAC 24-415VAC / DC SSRSMC3-3400C SSRSMC32-15400C
440-480 VAC 24-480VAC / DC SSRSMC3-3480C SSRSMC32-15480C
575-600 VAC 24-480VAC / DC SSRSMC3-3600C
Dimensioni / Dimensions ( BxHxLmm ) 22,5/127,3/109 45/127,3/94
Tempo rampa salita / Ramp-up time 0,5 to 10 sec.
Tempo rampa discesa / Ramp-down time 0,5 to 10 sec.
Coppia iniziale con kick-start
Initial torque with optional kick start Regolabile da 0-85% della coppia nominale
Adjustable from 0-85% of nominal torque
DATI TECNICI INGRESSO - INPUT TECHNICAL DATA
Tensione di pilotaggio
Control voltage range 24-480VAC
Tensione di innesco
Control pick-up voltage 20,4 VAC / DC
Tensione di disinnesco
Control drop-out voltage 5 VAC / VDC
Corr. input/ pot.max(VA)
Control current/pow.max 15mA / 2VA
Tempo di risposta max.
Response time max. 70ms
DATI TECNICI USCITA - OUTPUT TECHNICAL DATA
OUTPUT SSRSMC3-3….. SSRSMC32-15…..
Corrente max,
Operational current max 3,5A AC3 / AC-53b 15A AC3 / AC-53b
Perdita di corrente
Leakage current 5mA Acmax. 5mA Acmax.
Corrente minima di lavoro
Minimun working current 50mA 50mA
Potenza motore per / Motor size by 208-240VAC 0,1-0,75 kW / 1 HP
Potenza motore per / Motor size by 400-480VAC 0,1-1,5 kW / 2 HP 0,1-7,5 kW / 10 HP
Potenza motore per / Motor size by 575-600VAC 0,1-1,5 kW / 2 HP
* Tensione nominale fino a 600VAC-50/60Hz
* Rated operational voltage up to 600VAC-50/60 Hz
* Corrente nominale 3,5A o 15A AC-3 / AC-53b, AC-58b
* Rated operational current 3A or 15A AC-3 / AC-53a, AC-58a
* Tensione di pilotaggio : 24-480VAC / DC
* Control voltage range : 24-480 VAC / DC
* Relè di by-pass intern
* Built-in by-pass relays
* Led tensione ingresso
* Led status indication
* Grado di protezione IP20
*IP20 protection
* Illimitato numero di operazioni di start/stop per ora
* Unlimited number of start/stop operations pr.hour
* Rampa salita/discesa regolabile da 0,5 a 10 sec.
* Ramp up/down time adjustable from 0,5-10 sec.
* Coppia di avviamento regolabile da 0-85%
* Initial torque adjustable from 0-85%
* Funzione opzionale spunto avviamento ( 200ms )
* Optional kick start function ( 200ms )
CONFORMI ALLE NORMATIVE EC - EC REFERENCE STANDARDS :
EN60947-4-2
APPROVAZIONI - APPROVALS
UL Sdt No.508 Pending / In approvazione
ESEMPI DI APPLICAZIONI - APPLICATION HINTS pag. 64
PROTEZIONE DI SOVRACCARICO - OVERLOAD PROTECTION pag. 64
DIMENSIONI , MONTAGGIO E ISTRUZIONI DI CABLAGGIO -
DIMENSIONS, MOUNTING AND WIRING INSTRUCTIONS pag. 75
1 - RELÈ ALLO STATO SOLIDO
1 - SOLID-STATE RELAYS
pag. 1 / 63 Catalogo generale
General catalogue

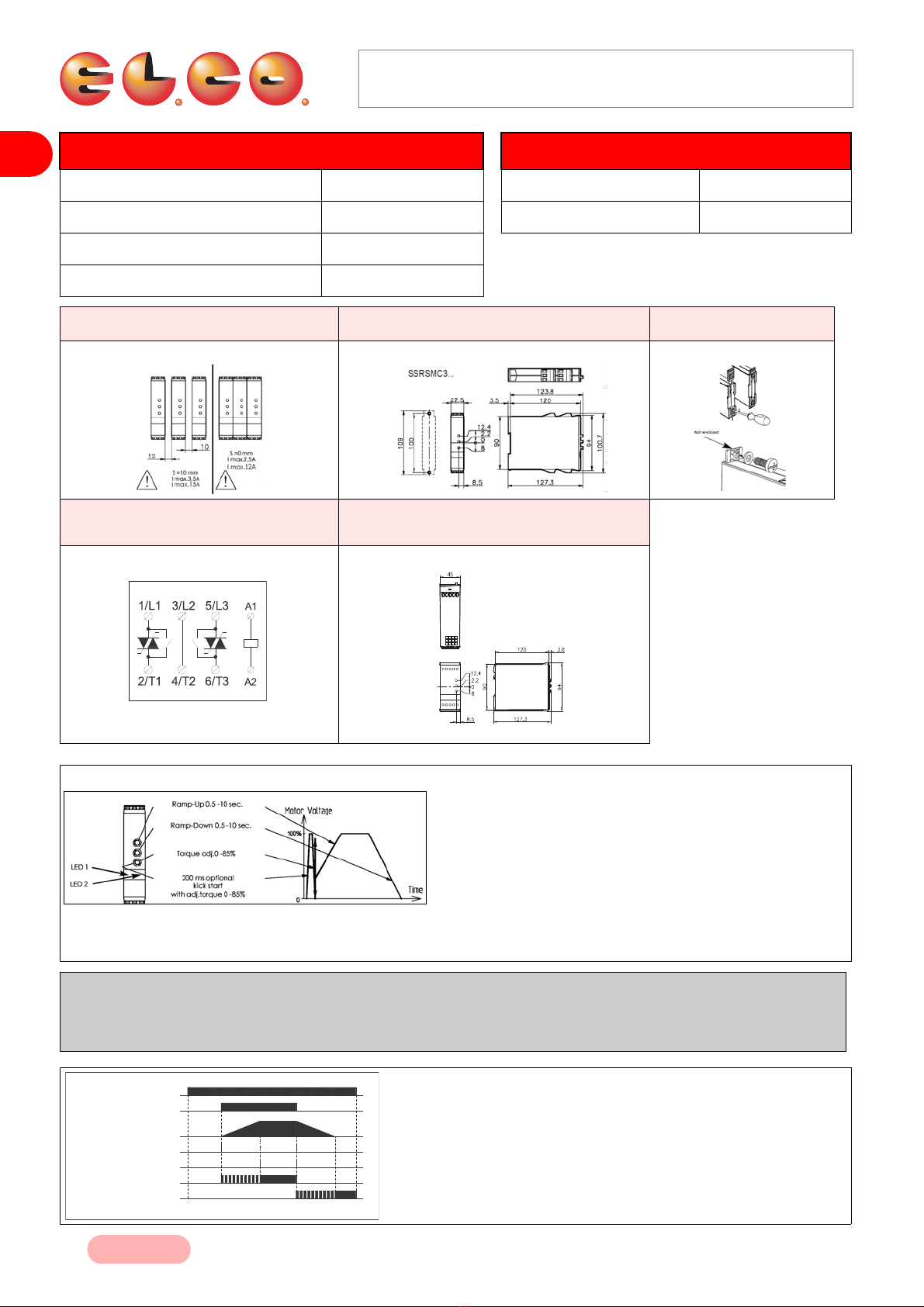

COME REGOLARE I TEMPI DI RAMPA E LA COPPIA - HOW TO ADJUST TIME AND TORQUE
DIAGRAMMA FUNZIONALE - FUNCTIONAL DIAGRAM
DATI TERMICI -THERMAL DATA DATI TECNICI ENTRATA USCITA
INPUT / OUTPUT TECHNICAL DATA
Temperatura lavoro
Operating temperature -5 ÷ 40°C Tensione di isolamento
Rated insulation voltage Ui 660V
Temp. Di stoccaggio
Storage temperature -20 ÷ 80°C Impulso di tensione input output
Rated impulse withstand voltage Uimp. 4kV
Metodo raffreddamento
Cooling method Naturale
Natural convection
Fissaggio
Mounting Libero
Arbitrary
Corrente di derating
Current Derating Dimensioni per montaggio su guida Din
Dimensions for DIN rail mounting (standard) Opzione per fissaggio su piastra
Option for backplate mounting
Schema di collegamento
Wiring Diagram Dimensioni per montaggio su guida Din
Dimensions for DIN rail mounting (standard)
EMC
Questo prodotto è stato costruito e marcato CE in accordo alle normative EN60947-4-2 Questo prodotto è stato progettato per apparecchiature di classe A. L'uso di questo
prodotto in ambienti domestici può causare interferenze radio, in questo caso l'utilizzatore dovrebbe richiedere di impiegare addizionali sistemi di attenuazione.
This component meets the requirements of EN60947-4-2 and is CE marked according to this standard.It has been designed for
class A equipment.Use of the product in domestic environments may cause radio interference,in which case the user may be required to employ additional mitigation
methods.
SSRSMC32...
N.B. : assicurarsi di non regolare i trimmer nelle posizioni intermedie perché questo
comporterebbe una alterazione dei tempi di rampa e di coppia preregolati. Il Soft-starter
rileva i tempi impostati quando si trova allo stato di OFF. Ripetute partenze potrebbero far
scattare il relè di protezione del motore.
N.B. : Make sure NOT to set the switches in between positions as this corrupts the time and
torque adjustments.The Soft Starter will read time and torque settings in the off state.
Repeated starts may trip the motor protection relay.
Il controllo della coppia del motore è realizzata regolando la tensione del motore. La
velocità dipende dal carico applicato sull'albero del motore. Un motore con un piccolo o
senza carico raggiungerà la massima velocità prima che la tensione abbia raggiunto il
valore massimo.
Control of the motor torque is achieved by acting on the motor voltage.The motor speed
depends on the load on the motor shaft.A motor with little or no load will reach full speed
before the voltage has reached its maximum value.
Mains Ue L1,L2,L3
Control Uc A1A2
Motor voltage
LED 1
LED 2
Esempio1
Soft-start con coppia del motore controllata dall'alimentazione dell'ingresso.
Example 1
Soft Start with initial torque controlled from the input
Catalogo generale pag. 1 / 64
General catalogue
1 - RELÈ ALLO STATO SOLIDO
1 - SOLID-STATE RELAYS

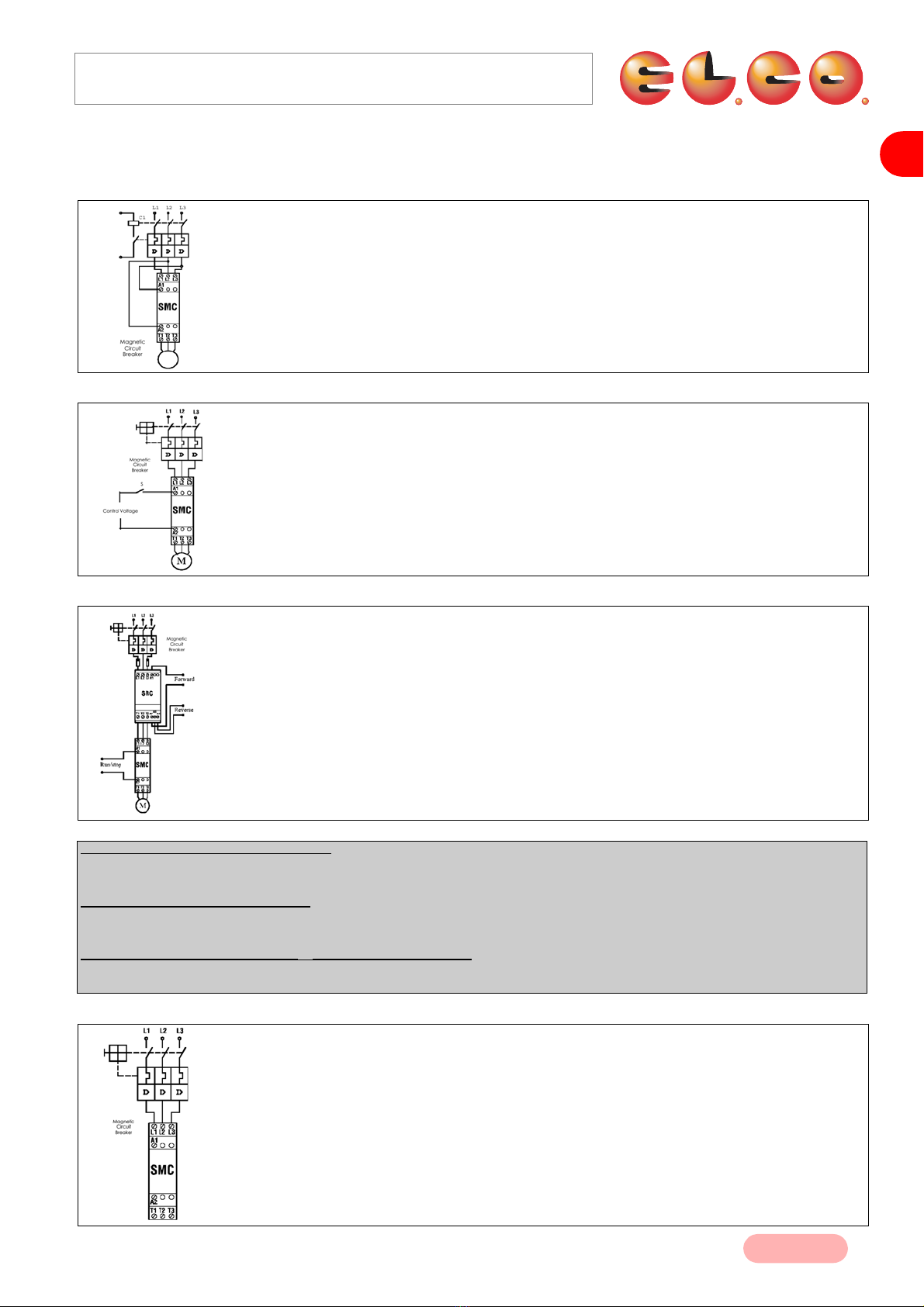

ESEMPI DI APPLICAZIONI CON SOFT-STARTER MOD.SSRSMC3/32….3/15
SSRSMC3/32….3/15 SOFT STARTER APPLICATION HINTS
AVVIAMENTO MOTORE SOFT-START CON PILOTAGGIO DALLA TENSIONE DI RETE
LINE CONTROLLED SOFT-START
AVVIAMENTO MOTORE SOFT-START CON PILOTAGGIO DA TENSIONE SECONDARIA
INPUT CONTROLLED SOFT-START
AVVIAMENTO MOTORE CON SOFT-STARTER E GRUPPO STATICO PER INVERSIONE DI MARCIA
COMBINING REVERSING ELECTRONIC CONTACTOR & SOFT STARTER
PROTEZIONI DA CORTO CIRCUITO - SHORT-CIRCUIT PROTECTION
PROTEZIONE DI SOVRACCARICO CON SALVAMOTORE
OVERLOAD PROTECTION WITH THERMAL MAGNETIC CIRCUIT BREAKER
a) Protezione da corto circuito con salvamotore
Un motore trifase con un salvamotore correttamente installato e regolato non permetterà un corto verso massa o tra le tre fasi del motore. Parte
dell'avvolgimento limiterà la corrente di corto circuito al valore di sgancio dell' interruttore magnetico ( salvamotore ) senza danneggiare il
semiconduttore. Il valore della corrente di sgancio è circa 11 volte la corrente regolata sull'interruttore magnetico.
a) Short-circuit protection by circuit breaker
A 3-Phase motor with correctly installed and adjusted overload relay will not short circuit totally to earth or between the 3 phases.Part of the winding
will normally limit the short circuit current to a value that will cause instantaneous magnetic tripping of the circuit breaker without damage to the Soft
Starter.The magnetic trip response current is approx.11 times the max.adjustable current.
b) Protezione da corto circuito con fusibili / Short-circuit protection by fuses
SSRSMC3-3….. protection max.I²t of the fuse 72 A²S / valore massimo I²t del fusibile 72 A²S
SSRSMC32-15... protection max I²t of the fuse 1800 A²s / valore massimo I²t del fusibile 1800 A²s
Quando il contattore elettromeccanico C1 si eccita il gruppo statico controllerà la
partenza del motore ( soft-start) in corrispondenza dei valori del tempo di rampa di
salita e di coppia impostati coi trimmer. Quando il contattore elettromeccanico C1 si
disecciterà il motore si fermerà istantaneamente.
When the contactor C1 is switched to the ON-state,the motor controller will soft start the
motor according to the settings of the Ramp-Up time and initial torque adjustments.
When the contactor C1 is switched to the OFF-state,the motor will be switched Off
instantaneously.
Quando l'ingresso sarà abilitato il gruppo statico controllerà la partenza de motore
(soft-start) in corrispondenza dei valori del tempo di rampa di salita e di coppia
impostati coi trimmer. Quando l'ingresso sarà disabilitato il motore si fermerà
istantaneamente solo se la rampa di discesa sarà impostata a zero.Qualsiasi altro
valore permetterà al motore di fermarsi in corrispondenza della rampa di discesa
impostata.
When the control input is switched to the ON-state (S closed)the motor controller will soft
start the motor according to the settings of the Ramp-Up time and initial torque
adjustments. When the control input is switched to the Off-state (S open)the motor will be
switched Off instantaneously only if the Ramp-Down time is adjusted to 0. With any other
setting the motor will be soft stopped according to the settings of the Ramp-Down time
adjustment.
FINO A MOTORI DA 4KW
SOFT-REVERSING OF MOTORS UP TO 4 KW
Un avviamento soft-star del motore con inversione di marcia può essere facilmente attuabile usando
un gruppo statico mod.SSRSRC3….(per inversione di marcia) con un gruppo statico
mod.SSRSMC3….(avviatore statico). Il gruppo statico mod.SSRSRC3… determinerà il senso di marcia
del motore mentre il gruppo statico mod.SSRSMC3… svolgerà la funzione di soft-start per l'avviamento
del motore. Se la funzione di soft-stop non è richiesta l'applicazione può essere semplificata
collegando l'ingresso ai morsetti di linea del gruppo statico come mostrato nell'esempio " Avviamento
motore con soft-start con pilotaggio dalla tensione di rete". Per evitare il picco di tensione generato
quando il motore si arresta ci deve essere un ritardo di circa 0,5 sec. tra l'impulso marcia avanti e
marcia indietro.
A Soft-Reversing of a motor can easily be achieved by connecting a reversing relay to the Soft
Starter.The reversing relay type SSRSRC3…. will determine the direction of rotation Forward or Reverse
and the Soft Starter type SSRSMC3…. wil perform soft-starting and soft-stopping of the motor. If soft-stop
is not required the application can be simplified by connecting the control circuit of the Soft Starter to
the main terminals as shown under Line Controlled Soft- Start.A delay of approx.0.5 sec.between
forward and reverse control signal must be allowed to avoid influence from the voltage generated by
the motor during turn-Off.
La protezione di sovraccarico dei motori è facilmente realizzabile installando un
salvamotore manuale in serie al motore. Il salvamotore garantisce la protezione al
sistema come un sezionatore di circuito in accordo con la norma EN60204-1. Scegliere
il tipo di salvamotore e regolarne la corrente limite in funzione della corrente nominale
del motore.
Overload protection of the motor is easily achieved by installing a manual thermal
magnetic circuit breaker on the supply side of the motor. The circuit breaker provides
means for padlocking and the necessary clearance for use as a circuit isolator
according to EN 60204-1.Select the manual circuit breaker according to the rated
current of the motor. Adjust the current limit on the MCB according to the rated nominal
current of the motor.
1 - RELÈ ALLO STATO SOLIDO
1 - SOLID-STATE RELAYS
pag. 1 / 65 Catalogo generale
General catalogue

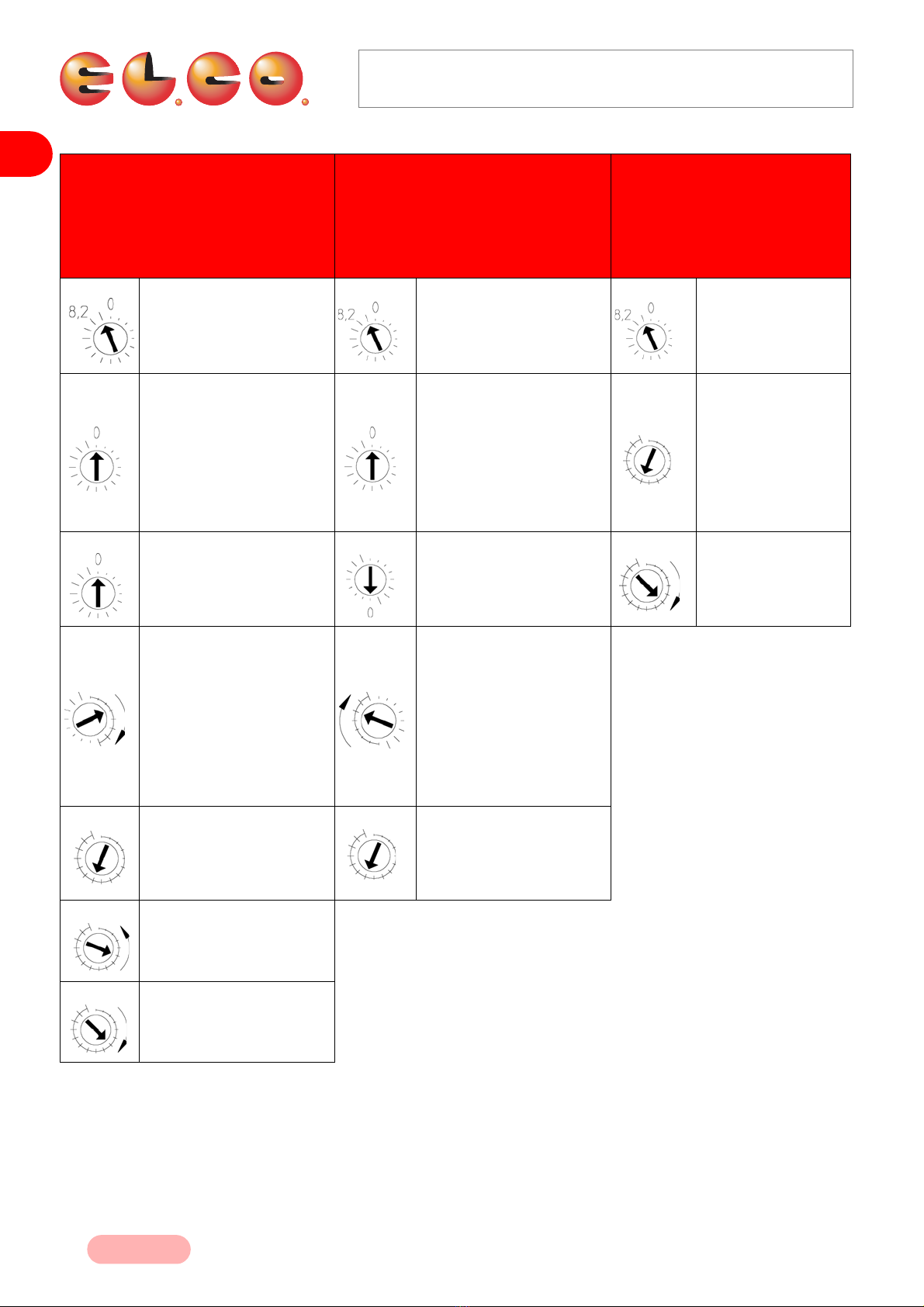

A- Regolazione rampa di salita e coppia di
spunto
A-Ramp-Up Time and Initial Torque
(Standard Load)
B- Regolazione rampa di salita e kick start.
Alta inerzia del carico. Se non è possibile
raggiungere un tempo di rampa di salita sufficente per il
tipo di applicazione (step A7) potrebbe essere necessaria la
funzione di kick-start del carico.
B- Kick-Start. High inertia loads.
If it is not possible to reach a time sufficient for the
application (step A7) it may be necessary to kick-start the
load.
C- Regolazione rampa di discesa.
Seguire le procedure A o B per regolare la rampa di
salita e la coppia di spunto.
C- Ramp-Down time.
Follow procedure A or B to set Ramp-Up and Initial
Torque
A1) Regolare il trimmer rampa di salita al
massimo
A1) Set the Ramp-Up switch to maximum
B1) Regolare il trimmer rampa di salita al
massimo
B1) Set the Ramp-Up switch to maximum
C1) Regolare la rampa di
discesa al massimo.
C1) Set the Ramp-Down switch to
maximum
A2) Regolare il trimmer rampa di discesa
al minimo
A2) Set the Ramp-Down switch to
minimum
B2) Regolare il trimmer rampa di discesa
al minimo
B2) Set the Ramp-Down switch to
minimum
C2) Togliere la tensione di input
e osservare se si verificano sbalzi
meccanici sul carico. Se questo
non succede diminuire la rampa
di discesa e provare ancora
finchè si verificheranno.
C2)Switch off the control voltage
and observe any mechanical
surges on the load.If none
decrement Ramp- Down switch
and try again.Repeat until
mechanical surges on the load is
observed
A3) Regolare il trimmer regolazione
coppia al minimo
A3) Set the Initial Torque switch to
minimum
B3) Regolare il trimmer regolazione
coppia con kick-start al minimo
B3) Set the Initial Torque switch to
minimum Kick-start torque
C3) Incrementare di uno step il
trimmer della rampa di discesa
per eliminare gli sbalzi sopra
citati.
C3) Increase the time one step
to eliminate the surge
A4) Fornire il segnale di ingresso per
pochi secondi. Se il carico applicato al
motore non si muove immediatamente
incrementare il trimmer per laregolazione
della coppia e riprovare a ridare la
marcia al motore. Ripetere le operazioni
sopra descritte fino a quando il motore
non incomincerà a muoversi
immediatamente dopo ogni start del
gruppo statico.
A4) Apply control signal for a few
seconds. If the load does not rotate
immediately increment the Initial Torque
and try again.Repeat until the load starts
to rotate immediately on start-up
B4) Fornire il segnale di ingresso perpochi
secondi.Se il carico applicato al motore
dopo i 200ms "kick" non si muove
incrementare il trimmer per la regolazione
della coppia e riprovare a ridare la
marcia al motore. Ripetere le operazioni
sopra descritte fino a quando il motore
non incomincerà a muoversi
immediatamente dopo ogni "kick-start"
del gruppo statico.
B4) Apply control signal for a few sec.If
the load stops right after the 200 ms “kick”
increment the initial torque and try
again.Repeat until the load continues to
rotate after the “kick ”
A5) Regolare il trimmer della rampa di
salita al valore stimato e dare marcia al
motore.
A5)Adjust Ramp-Up time to the estimated
start time (scale is in seconds)and start
the motor
B5) Regolare il trimmer della rampa di
salita al valore desiderato e dare marcia
al motore.
B5)Adjust Ramp-Up time to the desired
start time (the scale is in seconds)and
start the motor
A6) Diminuire il trimmer della rampa di
salita finchè durante lo start si osservano
degli sbalzi meccanici del motore
A6)Decrease the Ram-Up time until
mechanical surge is observed during start
A7) Aumentare il trimmer della rampa di
salita di uno step per eliminare gli sbalzi
meccanici osservati.
A7)Increase the time one step to
eliminate the surge
This manual suits for next models
7
Other elco Relay manuals
