ELCI EKM 1500 User manual
FR. 8.2.4-09 EKM 1500 21.03.2014 Rev. 00
K
Klima Gaz Doldurma Boşaltma Cihazı
A/C Recovery Recycling Recharge Machine
EKM 1500
Kullanma Kılavuzu
Operating Manual
2-23
24-44
2
TÜRKÇE
İçindekiler
Teknik Özellikler .................................... 3
Güvenlik................................................. 4
Klima Sistemi ......................................... 5
Bileşenler............................................... 6
Kontrol Paneli........................................ 7
Kurulum................................................. 8
İşlemler.................................................. 9
Tüpten Gaz Çek....................................... 9
Araçtan Gaz Çek ..................................... 10
Araç Data................................................ 11
Araca Gaz Doldur.................................... 11
Hava Tahliye ........................................... 13
Bilgiler..................................................... 14
Bakım .....................................................15
Filtre Değişimi......................................... 15
Vakum Pompa Yağı Değişimi .................. 15
Terazi Kalibrasyonu ................................ 16
Terazi Sıfırlama ....................................... 17
Vakum Kalibrasyonu............................... 18
Kompresör Bakımı .................................. 18
Sorun Giderme.......................................20
Garanti ...................................................21
3
TÜRKÇE
Teknik Özellikler
Model ...................................................... EKM 1500
Gaz türü................................................... R134a
Güç kaynağı ............................................. 220 V ±10% / 50Hz
Ekran........................................................ 4x20 karakter LCD
Gaz tankı kapasitesi................................. 12 kg
Terazi hassasiyeti..................................... ±5 gr
Kompresör............................................... 1/3 HP 12 cc hermetik
Gaz çekme hızı......................................... 400 gr/dk maksimum
Filtre kapasitesi ....................................... 100 kg
Vakum pompası....................................... 3 m3/h (opsiyonel 6 m3/h & 7.6 m3/h)
Çalışma sıcaklığı....................................... 8°C ile 49°C arası
Düşük basınç saati................................... 17 bar
Yüksek basınç saati.................................. 34 bar
Hortum boyu ........................................... 180 cm (opsiyonel 250 cm & 300 cm)
Boyutlar ................................................... 60 cm x 105 cm x 48 cm
Ağırlık....................................................... 65 kg
4
TÜRKÇE
Güvenlik
Cihazı çalıştırmadan önce bu kılavuzu dikkatli bir şekilde okuyun ve bütün yöntemleri
anlayın. Bu yöntemlerin uygulanmaması fiziksel yaralanmalara veya mal zararına sebep
olabilir.
Cihazı sadece kalifiye personel kullanmalıdır. Kullanıcı klima sistemleri, soğutma
sistemleri, soğutucu gazlar ve yüksek basınç konusunda bilgi sahibi olmalıdır.
Cihaz çalıştırılırken koruyucu gözlük ve kıyafetler kullanılmalıdır. Soğutucu gazın gözle ve
ciltle temasından kaçınılmalıdır.
Basınçlı tankta sıvı gaz vardır.
Tankı asla kapasitesinin %80'inden fazla doldurmayın.
Hortumlarda basınçlı gaz olabilir.
Mutlaka toprak hattı olan priz kullanın.
Cihazıhasarlı kablo veya prizle kullanmayın.
Güç kablosu takılıyken cihaz kabinini açmayın.
Cihazııslak ortamlarda kullanmayın.
Sadece belirlenen gaz türleriyle kullanın.
Klima gazını solumayın. Cihazı iyi havalandırılan yerlerde kullanın.
Cihaz dik olarak taşınmalıdır ve taşınırken elektronik tartı sabitlenmelidir.
5
TÜRKÇE
Klima Sistemi
KOMPRESÖR: Klima gazını yüksek basınç ve
sıcaklıkta kondensere pompalar.
KONDENSER: Kompresörden gelen sıcak ve
yüksek basınçlı gazı soğutur, gaz sıvı hale geçer.
DRIER FİLTRE: Sistemdeki nem ve pislikleri tutar,
aksi takdirde bunlar sistemi tıkayarak zarar
verebilirler.
GENLEŞME VALFİ: Sıvı gazın basıncını alarak
genleşmesini ve dolayısıyla gaz haline geçerek
soğumasını sağlar.
EVAPORATÖR: Soğuk ve düşük basınçlı gazı
buharlaştırır, bu esnada araç içindeki ısıyı emer.
6
TÜRKÇE
Bileşenler
1
Plastik Kasa
5
Kondenser
9
Ağırlık Sensörü
13
Blok
2
Adaptör (Switch Power)
6
Açma Kapama Düğmesi
10
Taşıma Kulbu
14
Eski Yağ Kabı
3
Manifold
7
220V Sigortalı Giriş Soketi
11
Drier Filtre
15
Yeni Yağ Kabı
4
Kompresör
8
Gaz Tankı
12
Yağ Ayrıştırıcı
16
Vakum Pompası
7
TÜRKÇE

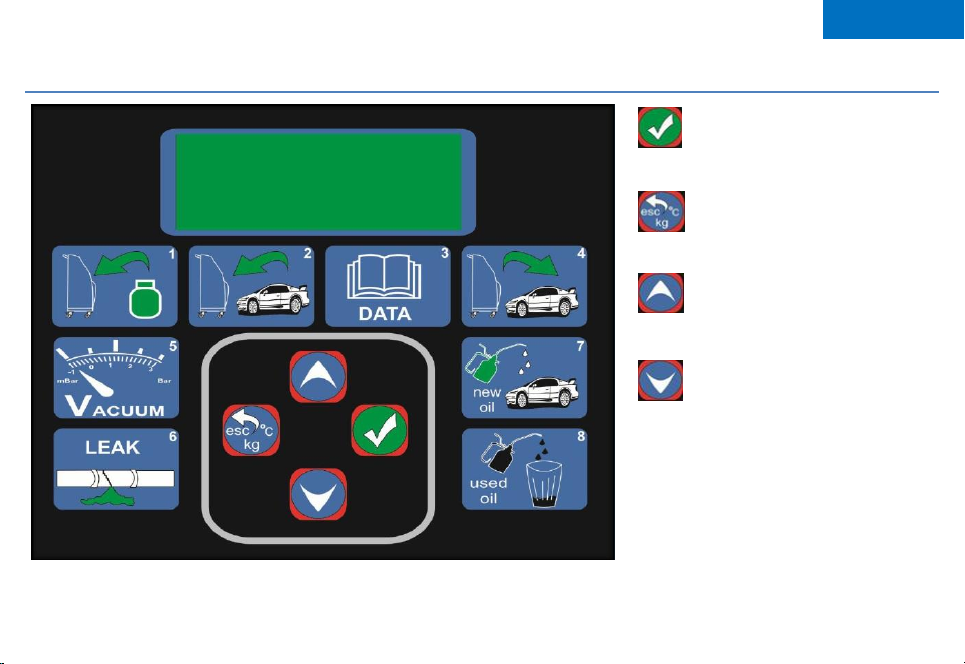

Kontrol Paneli
ENTER
sonraki işlem / değeri onayla
ESC
önceki işlem / işlemi durdur
YUKARI
önceki seçenek / değeri artır
AŞAĞI
sonraki seçenek / değeri azalt
8
TÜRKÇE
Kurulum
Paketi açıp cihazı ve aksesuarları çıkarın. Pakette şunlar vardır:
EKM 1500 cihazı
Alçak basınç (mavi) ve yüksek basınç (kırmızı) servis hortumları ve araç adaptörleri
Vakum pompası egzos kapağı
Güç kablosu
Kullanım kılavuzu ve garanti belgesi
İlk kullanımdan önce:
1. Cihazı düz bir yüzeye yerleştirin.
2. Araç adaptörlerini servis hortumlarının ucuna takın (ADAPTÖRLERİ FAZLA SIKMAYIN).
3. Vakum pompasının üzerindeki alüminyum folyoyu
çıkarın ve egzos kapağını yerine takın.
4. Cihazın altındaki tespit civatasını sökün.
5. Güç kablosunu topraklı bir prize takın.
6. Güç anahtarını açık konumuna getirin.
7. Vakum kalibrasyonu yapın (sayfa 18).
UYARI: Terazi fabrikada kalibre edilmiştir. Tekrar kalibre etmeye gerek yoktur.
9
TÜRKÇE
İşlemler
Tüpten Gaz Çek
Cihaz tankına harici bir tanktan gaz aktarmak için kullanılır.
UYARI: Cihaz tankı tamamen doldurulmamalıdır.
UYARI: İşlemi hızlandırmak için harici tankı ters çevirebilirsiniz.
1. Servis hortumlarından herhangi birisini harici tanka bağlayıp tankın vanasını açın.
2. Bağlı olan servis hortumunun vanasını açın, diğerini kapatın.
3. Ana menüdeyken YUKARI - AŞAĞI tuşlarını kullanarak imleci TÜPTEN GAZ ÇEK'e
getirip ENTER'a basın.
4. Cihaz harici tanktan gaz çekmeye başlayacaktır.
5. Cihaz tankı dolduğunda veya harici tank boşaldığında işlem otomatik olarak sona
erecektir.
6. İşlemi erken sonlandırmak için harici tankın vanasını kapatın.
7. İşlemler bitince LCD ekranda İŞLEM TAMAM görünecektir.
10
TÜRKÇE
Araçtan Gaz Çek
Cihaz araç klima sistemindeki gazı çeker, yağ ve partiküllerden ayırır, asit ve nem tutucu
filtreden geçirip saflaştırarak kendi tankına aktarır.
UYARI: İşlem öncesinde aracı normal çalışma sıcaklığına gelene kadar çalıştırırsanız klima
sistemindeki gaz ısınacak ve araçtan gaz çekme işlem süresi kısalacaktır. Araç kliması
kapalı olmalıdır.
1. Servis hortumlarını araca bağlayın ve adaptörleri açık konumuna getirin.
2. Ana menüdeyken YUKARI - AŞAĞI tuşlarını kullanarak imleci ARAÇTAN GAZ ÇEK'e
getirip ENTER'a basın.
3. Cihaz araç klima sistemindeki gazı çekmeye başlayacaktır.
4. LCD ekranda ESKİ YAĞ TAHLİYESİ İÇİN VANAYI AÇIN uyarısı çıkarsa eski yağ vanasını
YAVAŞÇA açın.
5. LCD ekranda YAĞ TAHLİYESİ BİTTİ VANAYI KAPATIN uyarısını görünce vanayı kapatıp
ENTER'a basın.
6. İşlemler bitince LCD ekranda İŞLEM TAMAM görünecektir.
UYARI: Çekilen gazın bir kısmı cihaz iç yapısında bulunan kompresör, hortum ve soğutma
kanallarında kalır. Kalan gazın miktarı ortam ısısına ve en son yapılan işleme bağlı
olarak değişir.
