Eizo FlexScan HD2442W User manual

한국어

설치 설명서

중요: 제품을효과적이고안전하게사용할수있도록CD-ROM에저장된

PRECAUTIONS(주의사항)및본설치설명서와사용설명서를주

의깊게읽으십시오.나중에참고할수있도록본설명서를잘보관하

십시오.



한국어

FlexScan® HD2442W

스피커

(앰프 내장형)

연결된 PC 또는 AV 장비 등에서 출

력되는 사운드를 들을 수 있습니다.

•연결방법.................. 10페이지

참고

•

모니터의볼륨조정기능을사용하

여모니터에연결된스피커볼륨을

조정할수있습니다...... 13페이지

•헤드폰을헤드폰잭에연결하여

사운드를들을수있습니다.

................................ 10페이지

USB 장치

키보드

•연결방법................... 9페이지

(프린터나 스캐너 등도 연결 가능합니다.)

주의

•USB장치에적합한PC/OS를사용

하십시오.

 [적합한OS]

- Windows 2000/XP/Vista

- Mac OS 8.5.1 이상

마우스

Windows PC 또는 Macintosh에 연결하여

모니터로 사용할 수 있습니다.

• 적합한 해상도 ...................3페이지

• 연결 방법 .........................8페이지

주의

• 사용하는 PC에 따라 USB 설정을 변경해야

합니다. ............................12페이지

AV 장비

HDMI커넥터

DVD플레이어

게임

DVD, 비디오, 게임 등을 연결하여 이미지를

표시할 수 있습니다.

• 적합한 신호 형식 ................... 3페이지

• 연결 방법 ............................ 10페이지

HD2442W를다음과같은장치에연결할수있습니다.

DVI커넥터

D-Sub미니15핀

커넥터

HDMI커넥터



한국어

호환되는 해상도/신호 형식

모니터에서지원하는해상도및신호형식은다음과같습니다.

PC 입력

해상도 주파수 모드

디지털입력신호 아날로그입력신호

도트클록(~16MHz) 도트클록(~16MHz)

 640×400 70Hz NECPC-981 —ü

 640×480 67Hz AppleMacintosh —ü

 640×480 ~75Hz VGA,VESA ü(60Hz) ü

 70×400 70Hz VGATEXT ü ü

 70×480 60Hz VESA ü ü

 848×480 60Hz VESA ü ü

 800×600 ~75Hz VESA ü(60Hz) ü

 8×64 75Hz AppleMacintosh —ü

 104×768 ~75Hz VESA ü(60Hz) ü

 115×864 75Hz VESA —ü

 115×870 75Hz AppleMacintosh —ü

 180×768*160Hz VESACVTRB —ü

 180×768*1~75Hz VESACVT —ü

 180×960 60Hz VESA ü ü

 180×960 75Hz AppleMacintosh —ü

 180×104 ~75Hz VESA ü(60Hz) ü

 160×768 60Hz VESA —ü

 1600×100 60Hz VESA ü ü

 1680×1050*160Hz VESACVT ü ü

 1680×1050*160Hz VESACVTRB ü ü

 190×100*1 *260Hz VESACVTRB ü ü

 180×70p*350,60Hz 70p ü ü

 190×1080p*350,60Hz 1080p ü ü

*1와이드형식의입력신호를표시하는경우VESACVT표준에호환되는그래픽보드가필요합니다.

*2권장해상도(이해상도설정).

*3MicrosoftXbox360과같은일부AV장비의해상도

HDMI 입력

• 비디오신호

– 55i(480i)/55p(480p)/115i(1080i)/750p(70p):60Hz,115p(1080p):60Hz/4Hz

– 65i(576i)/65p(576p)/115i(1080i)/750p(70p):50Hz,115p(1080p):50Hz/4Hz

• 오디오신호

ch선형PCM(kHz/44.1kHz/48kHz/88.kHz/96kHz/176.4kHz/19kHz)

한국어

포장 내용

포장 상자 안에 다음 항목이 모두 들어 있는지 확인하십시오. 빠지거나 손상된 항목이 있으면 대리점에 문의하십시

오.

참고

•나중에모니터를이동하거나운반할경우에대비하여포장상자와재료를잘보관하십시오 .

□ 모니터

□ 리모콘

□ AAA배터리(개)

□ 전원코드

□ 디지털신호케이블(FD-C9)

□ 아날로그신호케이블(MD-C87)

□ EIZOHDMI케이블(00M0J6)

□ EIZOUSB케이블(MD-C9)

□ EIZOLCDUtilityDisk(CD-ROM)

  •사용설명서

□ 설치설명서(본설명서)

□ RemoteControlGuide(리모콘가이드)

□ PRECAUTIONS(주의사항)

□ 보증서

□ 재활용정보(RecyclingInformation)

□ 장착나사(M4×1,4개)

[ 주의 사항의 위치 ]

설치 설명서 및 사용 설명서 정보

설치 설명서

(본 설명서)

PC등과같은외부장비에모니터를연결하는것부터모니터를사

용하는방법에이르기까지기본정보를제공합니다.

Remote Control Guide

(리모콘 가이드) 리모콘의사용법과기능에대해나와있습니다.

사용 설명서

(CD-ROM의 PDF 파일*)화면조정,설정및사양등과같은사용정보를제공합니다.

PRECAUTIONS

(주의사항) 모니터를안전하게사용하는방법에대해설명합니다.

* Adobe Reader를 설치해야 합니다.

• 제품 사양은 판매 지역에 따라 다릅니다. 제품을 구입한 지역의 언어로 씌어진 설명서를 확인하십시오.

한국어

리모콘을 사용하기 전에

● 배터리 삽입 방법

1. 리모콘 뒤쪽에서 배터리 뚜껑을 화살표 방향으로 밀어

뚜껑을 분리합니다.

2. AAA 배터리를 넣고 뚜껑을 다시 밉니다.

● 리모콘 수신 가능 범위

아래와 같은 범위 내에서 리모콘을 사용하십시오.

 

30°

EIZO LCD Utility Disk(CD-ROM)에 대하여

● 디스크의 내용

• 디스크의내용및소프트웨어개요

 디스크에포함되어있는내용은다음과같습니다.소프트웨어시작절차또는파일액세스절차를보려면디스크의

"Readme.txt"또는"Readme"파일을참조하십시오.

항목 개요 Windows용 Macintosh용

"Readme.txt"또는"Readme"파일 ü ü

색상프로필(ICC프로필) 색상프로필 ü ü

화면조정유틸리티 아날로그입력신호의이미지를수동

으로조정할때사용되는모니터패턴

표시소프트웨어입니다.

ü−

ScreenManagerProforLCD

(Windows용)

마우스및키보드를사용하여PC에서

모니터조정을제어하는유틸리티소

프트웨어프로그램입니다.

ü−

WindowMovieChecker소프트웨어*WindowMovie는ScreenManager

ProforLCD의한기능입니다.

자세한내용은디스크에있는

ScreenManagerProforLCD의사용

설명서를참조하십시오.

본모니터의사용설명서(PDF파일)

* WindowMovie Checker 소프트웨어를 Windows Vista에서는 사용할 수 없습니다.

● ScreenManager Pro for LCD를 사용하려면

ScreenManagerProforLCD설치및사용에대한내용은디스크에있는사용설명서를참조하십시오 .

한국어

1 리모콘 모니터를설정하고조정하는데사용됩니다.(자세한내용은"Remote

ControlGuide"를참조하십시오.)

2 리모콘 감지기 리모콘신호를수신합니다.

3 센서 주변밝기를감지합니다.BrightRegulator기능(14페이지참조).

4 입력 신호 선택 스위치

( ) *2•모니터에표시된신호입력을전환합니다.

•약초간스위치를누르면PC화면에비디오화면이나타납니다.약초간

스위치를다시누르면비디오화면이사라지고PC화면만남습니다(싱글

디스플레이).

PinP디스플레이기능입니다("RemoteControlGuide"참조).

5 슬라이드 바 *2•각메뉴마다설정/조정을할때사용합니다.

•메뉴가표시되어있지않을때누르면단축메뉴가표시됩니다.슬라이드바

를5초간누르면메뉴내용이바뀝니다(7페이지참조).

6 메뉴 스위치 ( ) *2설정메뉴를표시/종료합니다.

7전원 스위치 ( ) 전원을켜거나끕니다.

8 전원 표시등 모니터의작동상태를나타냅니다.

파랑 :화면이표시됨 주황색 :절전모드

꺼짐 :전원꺼짐

9 보안 잠금 슬롯 Kensington의MicroSaver보안시스템을지원합니다.

10 오디오 출력 케이블 단자 [스테레오미니잭]내장앰프스피커등을연결합니다.

11 입력 신호 커넥터(HDMI 1/2) [HDMI커넥터×]AV장비를연결합니다.

12 입력 신호 커넥터(PC 1) [DVI-D커넥터]PC를연결합니다.

13 입력 신호 커넥터(PC 2) [D-Sub미니15핀커넥터]PC를연결합니다.

14 USB 포트(위쪽) [업스트림×]PC를연결합니다.

15 헤드폰 잭 [스테레오미니잭]헤드폰을연결합니다.

16 USB 포트(아래쪽) [다운스트림×]USB주변장치를연결합니다.

17 ArcSwing 2 스탠드 모니터화면의높이와각도를조정하는데사용됩니다.

18 케이블 홀더 모니터케이블을덮습니다.

*1 ScreenManager ® 는 설정 메뉴에 대한 EIZO의 별칭입니다.

ScreenManager 사용 방법에 대한 내용은 CD-ROM의 사용 설명서를 참조하십시오.

(본 설명서에서는 설정 메뉴의 설정/조정 항목 이름에 꺾음 괄호 < >를 사용합니다.(예를 들면: <Color>))

*2 전원이 꺼져 있을 때 누르면 모니터가 켜집니다.

각 부분의 명칭과 기능

917

13121110

3 4 5 6 7 82

설정메뉴

(ScreenManager® *1)

전원커넥터

케이블연결

한국어

작동스위치

• 작동방법에는세가지있습니다:

-스위치누르기

-슬라이드바를살짝누르기

-슬라이드바움직이기

 전원 켜기/끄기

 입력 신호 전환

스위치를누를때마다입력신호가다른

것으로바뀝니다.

단축메뉴

(메뉴가화면에표시되지않는경우)

 메뉴 항목 선택하기 설정 및 조정하기

조정값의증가/감소속도는슬라이드

바가움직이는속도에따라바뀝니다.

미세조정의경우

한번누르면조정값은한단계위나아래로변경됩니다.

슬라이드바를계속누르면조정값이연속으로변경됩니다.

 항목 고정하기

설정 및 조정값 결정하기

전원꺼짐: 를누릅니다.

전원켜짐:모니터를켜려면아무키나누릅니다.

살짝누르기

슬라이드바를누릅니다.

슬라이드바를좌우로움직입니다.

슬라이드바의끝부분에표시된 및 를살짝누릅니다.

슬라이드바를살짝누릅니다.

작동 스위치 사용

•슬라이드바를사용한조작 ( 항목

선택 ,설정 ,조절 ,수정및결정 )

을리모콘으로할수있습니다 .

*메뉴내용이바뀌었더라도신호가

입력되지않으면"Volume"메뉴

가표시됩니다 .

 메뉴 표시/종료하기

을누릅니다.

설정메뉴

스위치를5초간누르면메뉴내용이다음과같이바뀝니다:

"Volume"→(5초간누르기)→"ColorMode"→(5초간누르기)→

"Brightness".*

한국어

케이블 연결

1 모니터 전원이 꺼져 있는지 확인합니다.

2 PC를 연결합니다.

주의

•

현재모니터를HD44W모니터로교체하려면,PC를연결하기전에해상도표(페이지참조)를

참조하여PC의해상도및수직주파수설정을HD44W모니터에적합한값으로변경해야합니다

1. PC가 꺼져 있는지 확인합니다.

2. 커넥터에 맞는 신호 케이블을 사용하여 모니터를 PC에 연결합니다.

케이블커넥터를연결한다음커넥터의나사를조여고정합니다.

MacintoshWindows

PC의 커넥터

DVI커넥터

D-Sub미니15핀

커넥터

모니터의 커넥터

신호 케이블 FD-C39(제공됨)

신호 케이블 MD-C87(제공됨)

디지털 연결

아날로그 연결

DVI-D커넥터

D-Sub미니15핀

커넥터

한국어

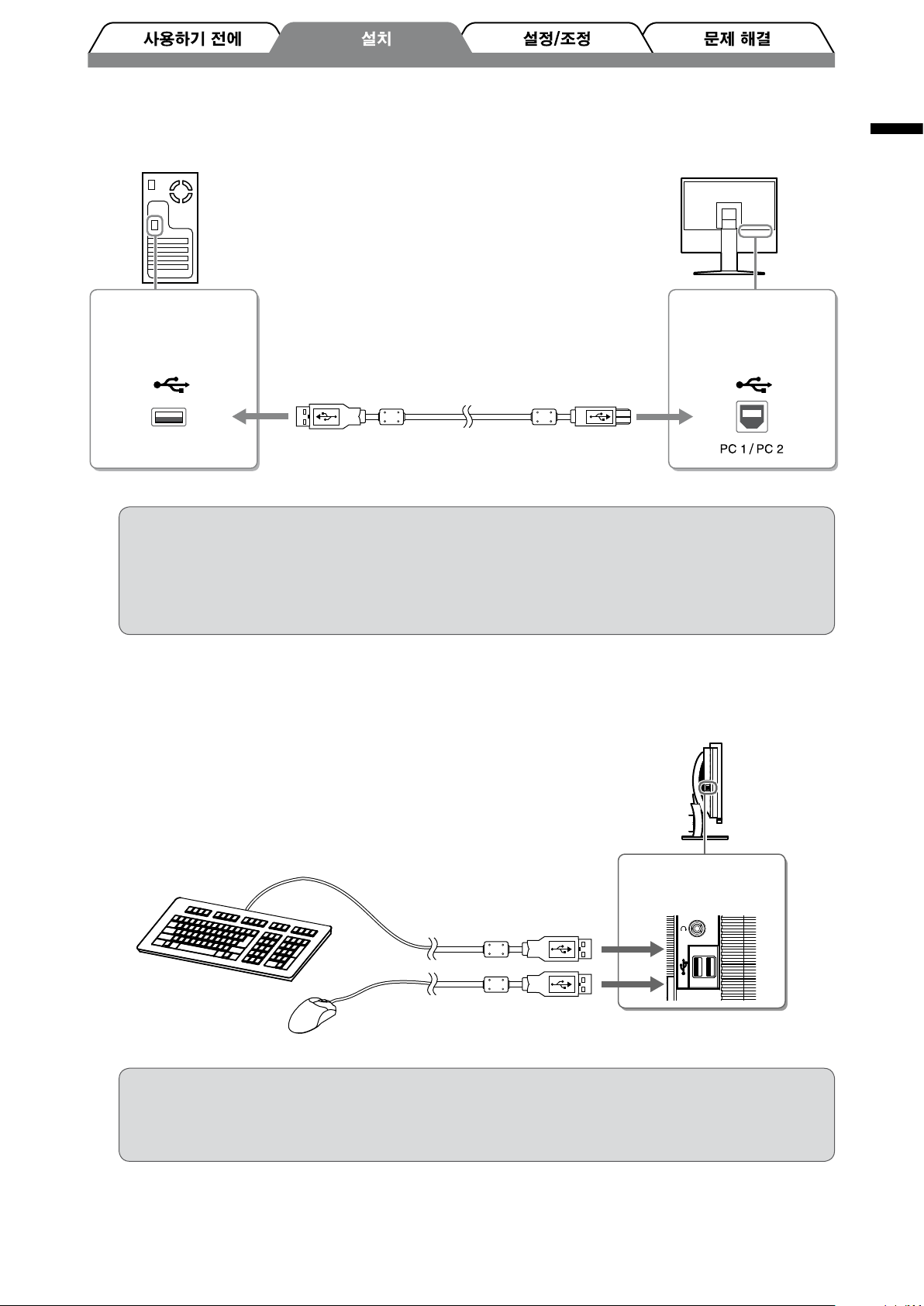

3. PC(다운스트림) 및 모니터(업스트림)의 USB 포트에 USB 케이블을 연결합니다.

PC(PC1/PC)에적합한USB포트(업스트림)를연결하십시오.

•DVI-D커넥터(PC1):PC1USB포트를사용합니다.

•D-Sub미니15핀커넥터(PC):PCUSB포트를사용합니다.

PC의 커넥터

다운스트림

모니터의 커넥터

업스트림

USB 케이블 MD-C93(제공됨)*

*PC두대를모니터에연결할경우에는

케이블을추가로구입하십시오.

주의

•USB케이블을사용하여모니터를PC에연결하는경우모니터의USB설정을사용하는PC에맞게

바꿔야합니다(1페이지참조).

참고

•모니터에USB오디오기능이내장되어있습니다 .USB케이블을연결하여PC 의스피커로사운드를즐길수

있습니다 .

3 USB 장치를 연결합니다.

1. 모니터의 USB 포트(다운스트림)에 USB 장치(키보드, 마우스 등)를 연결합니다.

주의

•USB장치를연결하고모니터를켜면USB기능이자동으로설정됩니다.

•사용하는PC,OS또는USB장치에따라이모니터가올바로작동하지않을수있습니다.(해당장

치의USB호환성에대해서는제조사에문의하십시오.)

모니터의 커넥터

다운스트림

키보드

마우스

한국어

4 AV 장비를 연결합니다.

1. AV 장비가 꺼져 있는지 확인합니다.

2. HDMI 신호 케이블을 사용하여 AV 장비에 모니터를 연결합니다.

AV 장비의 커넥터

(출력)

HDMI커넥터

모니터의 커넥터

HDMI 케이블 00M0J262(제공됨)*

*HDMI출력을사용하는AV장비두대를연

결할때에는케이블을추가로구입하십시

오.

5 스피커를 연결합니다.

1. 커넥터에 맞는 오디오 케이블을 사용하여 모니터를 PC에 연결합니다.

스피커의 커넥터

(입력)

(핀잭)

R L

스테레오미니잭

모니터의 커넥터

스테레오미니잭

오디오 케이블*

6 콘센트에 모니터의 전원 코드를 꽂습니다.

1. 모니터의 전원 커넥터와 콘센트에 전원 코드를 꽂습니다.

HDMI커넥터

*케이블을구입하십시오.

참고

•헤드폰을사용하는경우헤드폰을모니터의헤드폰잭에

연결하십시오 . 헤드폰

헤드폰잭
