Eizo DuraVision FDX1521T User guide
日本語 English 中文 한국어
セットアップ マ ニュアル
重 要： ご使用前に必ずこのセットアップマニュアルおよび取扱説明書（CD-ROM内）
をよくお読みになり、正しくお使いください。このセットアップマニュアルは大
切に保管してください。
Setup Manual
Important: Please read this Setup Manual and the User’s Manual stored (on the CD-
ROM) carefully to familiarize yourself with safe and effective usage. Please
retain this manual for future reference.
设定手册
重要事项： 请仔细阅读本设定手册和用户手册（储存在光盘上），以便掌握如何安全、
有效地使用本产品。请保留本手册，以备日后参考。
설치 설명서
중요: 보관된 본 설치 설명서 및 사용 설명서(CD-ROM)를 자세히 읽어서 안전하고
효과적인 사용 방법을 반드시 숙지하시기 바랍니다. 향후 참조를 위해 본
설명서를 보관하십시오.
Touch Panel Color LCD Monitor
● 対応解像度/ Compatible Resolutions /兼容的分辨率 /호환되는 해상도
この製品は次の解像度に対応しています。
The monitor supports the following resolutions.
本显示器支持下列分辨率。
모니터에서 지원하는 해상도는 다음과 같습니다.
アナログ信号入力時/Analog Input / 模拟输入 / 아날로그 입력
解像度
Resolution
分辨率
해상도
垂直走査周波数
Vertical Scan Frequency
垂直扫描频率
수직 스캔 주파수
640 × 400 ～70 Hz
640 × 480 ～75 Hz
720 × 400 70 Hz
800 × 600 ～75 Hz
1024 × 768*1 ～75 Hz
デジタル信号入力時/Digital Input/数字输入 / 디지털 입력
解像度
Resolution
分辨率
해상도
垂直走査周波数
Vertical Scan Frequency
垂直扫描频率
수직 스캔 주파수
640 × 480 60 Hz
720 × 400 70 Hz
800 × 600 60 Hz
1024 × 768*1 60 Hz
VESA 規格に準拠したグラフィックスボードが必要です。
The graphics board should comply with the VESA standard.
显卡应符合 VESA 标准。
그래픽 보드는 VESA 표준을 준수합니다.
*1 推奨解像度です。
*1 Recommended resolution
*1 推荐的分辨率
*1 권장 해상도
1
日本語
タッチパネル装着カラー液晶モニター
絵表示について
本書および本体では次の絵表示を使用しています。内容をよく理解してから本文をお読みください。
警告 この表示を無視して誤った取扱いをすると、人が死亡または重傷を負う可能性がある内容を示
しています。
注意 この表示を無視して誤った取扱いをすると、人が傷害を負う可能性がある内容、および物的損
害のみ発生する可能性がある内容を示しています。
注意（警告を含む）を促すものです。例えば は「感電注意」を示しています。
禁止の行為を示すものです。例えば は「分解禁止」を示しています。
行為を強制したり指示するものです。例えば は「アース線を接続すること」を示してい
ます。
セットアップマニュアルと取扱説明書の記載内容について
セットアップマニュアル
（本書） コンピュータとの接続から使いはじめるまでの基本説明。
モニターの取扱説明書※1 モニターの画面調整や設定、仕様などについての応用説明。
タッチパネルドライバの
インストールガイド※1 タッチパネルドライバのインストール方法や使用方法につい
ての説明。
※1 CD-ROM内、PDFファイル（PDFファイルを見るには、Adobe Readerのインストールが必要です。）
1. 本書の著作権はEIZO株式会社に帰属します。本書の一部あるいは全部をEIZO株式会社からの事前の許諾
を得ることなく転載することは固くお断りします。
2. 本書の内容について、将来予告なしに変更することがあります。
3. 本書の内容については、万全を期して作成しましたが、万一誤り、記載もれなどお気づきの点がありま
したら、ご連絡ください。
4. 本機の使用を理由とする損害、逸失利益などの請求につきましては、上記にかかわらず、いかなる責任
も負いかねますので、あらかじめご了承ください。
5. 乱丁本、落丁本の場合はお取り替えいたします。販売店までご連絡ください。
2
使用上の注意
重要
• ご使用前には、「使用上の注意」および本体の「警告表示」をよく読み、必ずお守りください。
警告表示位置
警告
万一、異常現象（煙、異音、においなど）が発生した場合は、すぐに電源を切り、電源プラグ
を抜いて販売店またはEIZOサポートに連絡する
そのまま使用すると火災や感電、故障の原因となります。
裏ぶたを開けない、製品を改造しない
この製品の内部には、高電圧や高温になる部分があり、感電、やけどの原因となります。ま
た、改造は火災、感電の原因となります。
修理は販売店またはEIZOサポートに依頼する
お客様による修理は火災や感電、故障の原因となりますので、絶対におやめください。
異物を入れない、液体を置かない
この製品の内部に金属、燃えやすい物や液体が入ると、火災や感電、故障の原因となります。
万一、この製品の内部に液体をこぼしたり、異物を落とした場合には、すぐに電源プラグを抜
き、販売店またはEIZOサポートにご連絡ください。
丈夫で安定した場所に置く
不安定な場所に置くと、落下することがあり、けがの原因となります。
万一、落とした場合は電源プラグを抜いて、販売店またはEIZOサポートにご連絡ください。そ
のまま使用すると火災、感電の原因となります。
次のような場所で使用しない
火災や感電、故障の原因となります。
• 屋外。車両･船舶などのような強い振動や衝撃を受ける場所への搭載。
• 湿気やほこりの多い場所。
• 水滴のかかる場所。浴室、水場など。
• 油煙や湯気が直接当たる場所や熱器具、加湿器の近く。
• 直射日光が直接製品に当たる場所。
• 可燃性ガスのある環境。
3
日本語
警告
プラスチック袋は子供の手の届かない場所に保管する
包装用のプラスチック袋をかぶったりすると窒息の原因となります。
付属の電源コードを100VAC電源に接続して使用する
付属の電源コードは日本国内100VAC専用品です。
誤った接続をすると火災や感電の原因となります。
電源コードを抜くときは、プラグ部分を持つ
コード部分を引っ張るとコードが傷つき、火災、感電の原因となります。
電源コンセントが二芯の場合、付属の二芯アダプタを使用し、安全（感電防止）
および電磁界輻射低減のため、アースリード（緑）を必ず接地する
なお、アースリードは電源プラグをつなぐ前に接続し、電源プラグを抜いてから
外してください。順序を守らないと感電の原因となります。
二芯アダプタのアースリード、および三芯プラグのアースが、コンセントの他の
電極に接触しないようにしてください。
次のような誤った電源接続をしない
誤った接続は火災、感電、故障の原因となります。
• 取扱説明書で指定された電源電圧以外への接続。
• タコ足配線。
電源コードを傷つけない
電源コードに重いものをのせる、引っ張る、束ねて結ぶなどをしないでください。電源コード
が破損（芯線の露出、断線など）し、火災や感電の原因となります。
雷が鳴り出したら、電源プラグやコードには触れない
感電の原因となります。
アーム（または他のスタンド）を使用する場合は、それらの取扱説明書の指示に従い、確実に
設置する
確実に設置されていないと、外れたり、倒れたりしてけがや故障の原因となります。万一、落
とした場合は電源プラグを抜いて、販売店またはEIZOサポートにご連絡ください。そのまま使
用すると火災、感電の原因となります。また、取り外したスタンドを再度取り付ける場合には
必ず元のねじを使用し、確実に固定してください。
液晶パネルが破損した場合、破損部分に直接素手で触れない
もし触れてしまった場合には、手をよく洗ってください。
万一、漏れ出た液晶が、誤って口や目に入った場合には、すぐに口や目をよく洗い、医師の診
断を受けてください。そのまま放置した場合、中毒を起こす恐れがあります。
4
注意
運搬のときは、接続コードやオプション品を外す
コードを引っ掛けたり、移動中にオプション品が外れたりして、けがの原因となります。
この製品を移動するときは、右図のように画面の下部をしっかりと持つ
落としたりするとけがや故障の原因となります。
通風孔をふさがない
• 通風孔の上や周囲にものを置かない。
• 風通しの悪い、狭いところに置かない。
• 横倒しや逆さにして使わない。
通風孔をふさぐと、内部が高温になり、火災や感電、故障の原因となります。
濡れた手で電源プラグや電源アダプタに触れない
感電の原因となります。
電源プラグの周囲にものを置かない
火災や感電防止のため、異常が起きたときすぐ電源プラグを抜けるようにしておいてくださ
い。
電源プラグ周辺は定期的に掃除する
ほこり、水、油などが付着すると火災の原因となります。
クリーニングの際は電源プラグを抜く
プラグを差したままでおこなうと、感電の原因となります。
長時間使用しない場合には、安全および省エネルギーのため、本体の電源を切った後、電源
コンセントから電源プラグも抜く
5
日本語
梱包品の確認
次のものがすべて入っているか確認してください。万一、不足しているものや破損しているものがある場合は、販
売店またはEIZOサポートにご連絡ください。
参考
• 梱包箱や梱包材は、この製品の移動や輸送用に保管していただくことをお勧めします。
• モニター本体
• 電源コード（二芯アダプタ）
• アナログ信号ケーブル：MD-C87
• USBケーブル：MD-C93
• ステレオミニジャックケーブル
• EIZO LCDユーティリティディスク（CD-ROM）
• セットアップマニュアル（保証書付き（本書））
• お客様ご相談窓口のご案内
各部の名称と機能
設定メニュー※1
1 2 3 4 5 6 9 10 11 1213
15
7 14
88
1. ボタン 音量の調整画面を表示します。（ を押して調整してください。）
2. ボタン 表示する入力信号を切り替えます。
3. ボタン カラーモードを切り替えます。
4. ボタン 設定メニューを表示し、各メニューの調整項目を決定したり、調整結果を保存
します。
5. ボタン • 設定メニューの選択や、機能の調整または設定をします。
• 明るさ（ブライトネス）調整画面を表示します。
6. ボタン 電源のオン/オフを切り替えます。
7. 電源ランプ モニターの動作状態を表します。
青：画面表示 橙：省電力モード 消灯：電源オフ
8. スピーカー 音声を再生します。
9. 主電源スイッチ 主電源のオン/オフを切り替えます。
10. 電源コネクタ 電源コードを接続します。
11. 信号入力コネクタ 左：DVI-Dコネクタ/右：D-Sub15ピン（ミニ）コネクタ
12. USBアップストリームポート※2 コンピュータとモニターをUSB ケーブルで接続します。
13. RS-232Cポート※2 コンピュータとモニターをRS-232Cケーブルで接続します。
14. ステレオミニジャック ステレオミニジャックケーブルを接続します。
15. スタンド 角度が調整できます。
※1 使用方法は取扱説明書（CD-ROM内）を参照してください。
※2 同時に使用することはできません。両方にケーブルを接続すると、USB接続が優先されます。
6

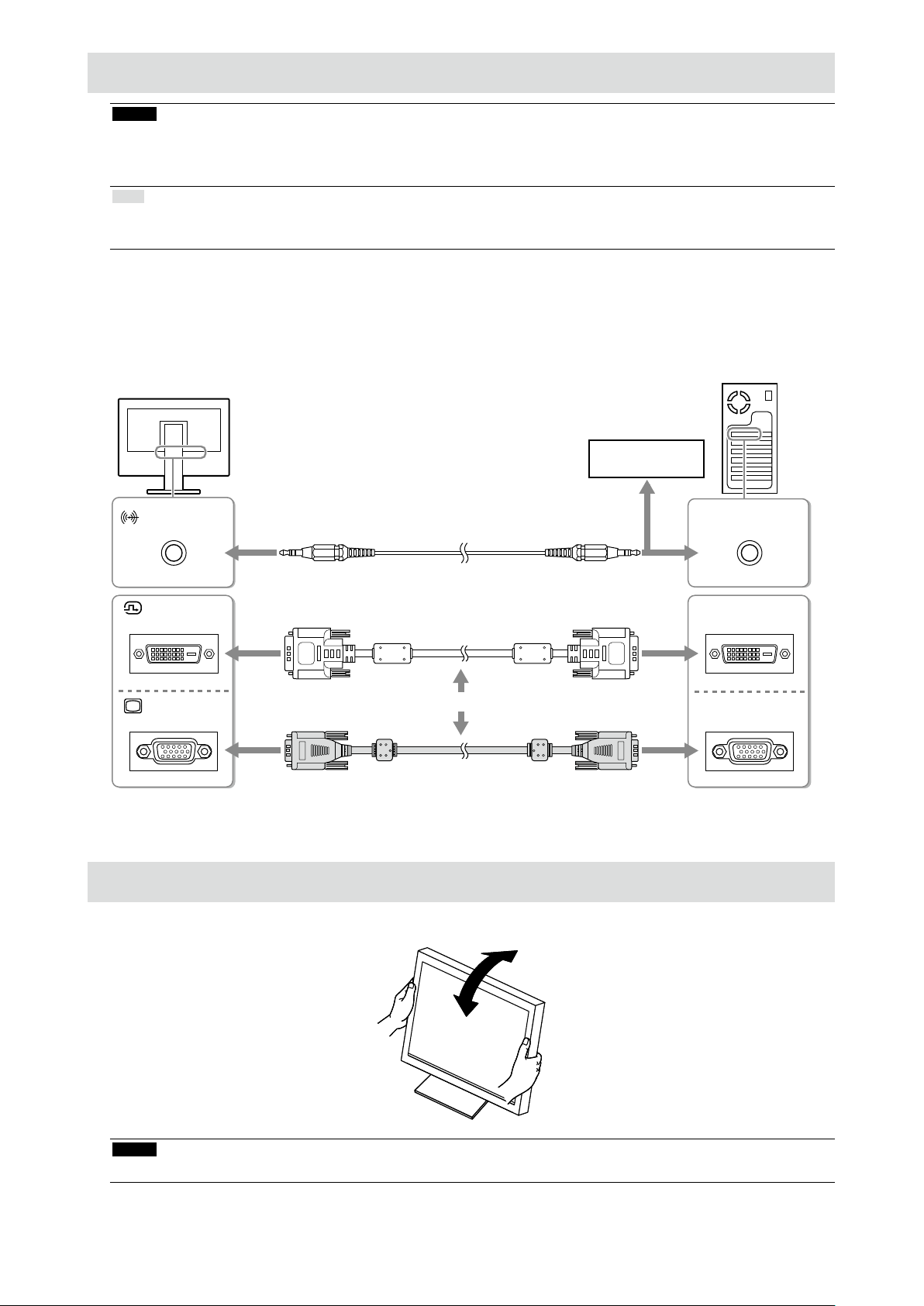

接続する
注意点
• コンピュータ、周辺機器の電源は切った状態で接続してください。
• 今まで使用していたモニターをこの製品に置き換える場合、コンピュータと接続する前に対応解像度表を参照し
て、コンピュータの設定を、必ずこの製品で表示できる解像度、垂直走査周波数に変更しておいてください。
参考
• この製品に複数のコンピュータをつなぐ場合は、モニターの取扱説明書（CD-ROM内）を参照して接続してくださ
い。
1.信号ケーブルを信号入力コネクタとコンピュータに接続します。
コンピュータのコネクタの形状を確認して、ケーブルを接続してください。
信号ケーブル接続後、各コネクタの固定ねじを最後までしっかりと回して、確実に固定してくださ
い。
DVI
D-SUB
AUDIO OUTPUT
DVI
D-SUB
CDプレーヤー
など
または
デジタル接続
（DVI）の場合
アナログ接続
（D-Sub）の場合 信号ケーブル
MD-C87（付属）
信号ケーブル
DD200 （オプション）
ステレオミニジャックケーブル（付属）
2.付属の電源コードをモニターの電源コネクタと電源コンセントに接続します。
角度を調整する
モニターの左右を両手で持ち、上下の角度を作業に適した状態になるように調整します。
注意点
• ケーブル類が正しく接続されているかご確認ください。
8
タッチパネルドライバをインストールする
注意点
• タッチパネルドライバをインストールする場合、ユーザーアカウントに「コンピュータの管理者」権限が必要と
なります。
• ドライバのアップデートなどのため、タッチパネルドライバを再インストールする場合は、ドライバをアンイン
ストールし、コンピュータを再起動してからインストールしてください。
1.他のタッチパネルドライバをインストールしている場合は、アンインストールしま
す。
2.USBケーブルまたはRS-232Cケーブルを使って、コンピュータとモニターを接続し
ます。
USB
COM
RS-232Cケーブル（オプション）
USBケーブルMD-C93（付属）
または
3.CD-ROMの指示に従って、タッチパネルドライバをインストールします。
詳細は、タッチパネルドライバのインストールガイド（CD-ROM 内）を参照してください。
キャリブレーションをする
タッチパネルドライバのインストールガイド（CD-ROM 内）に従って、キャリブレーションをおこないま
す。
参考
• 設置場所を変更した場合は、キャリブレーションを実行してください
