Eizo DuraVision FDU2101 User guide

日本語 English 簡体中文

  

  ご使用前に必ずこのセットアップマニュアルおよび取扱説明書（CD-ROM内）

をよくお読みになり、正しくお使いください。このセットアップマニュアルは大

切に保管してください。

Setup Manual

Important: Please read this Setup Manual and the User’s Manual stored (on the CD-

ROM) carefully to familiarize yourself with safe and effective usage. Please

retain this manual for future reference.

设定手册

重要事项： 请仔细阅读本设定手册和用户手册（储存在光盘上），以便掌握如何安全、

有效地使用本产品。请保留本手册，以备日后参考。

● / Compatible Resolutions / 兼容的分辨率

この製品は次の解像度に対応しています。

The monitor supports the following resolutions.

本显示器支持下列分辨率。

 / Analog Input / 模拟输入



Resolution

分辨率



Applicable Signals

适用信号



Vertical Scan Frequency

垂直扫描频率



Dot Clock:

点时钟

640 × 480 VGA, VESA ～85 Hz

162 MHz

(Max.)

720 × 400 VGA TEXT 70 Hz

800 × 600 VESA ～85 Hz

1024 × 768 VESA ～85 Hz

1152 × 864 VESA 75 Hz

1280 × 960 VESA 60 Hz

1280 × 1024 VESA ～85 Hz

1600 × 1200* VESA 60 Hz

   / Digital Input / 数字输入



Resolution

分辨率



Applicable Signals

适用信号



Vertical Scan Frequency

垂直扫描频率



Dot Clock:

点时钟

640 × 480 VGA 60 Hz

162 MHz

(Max.)

720 × 400 VGA TEXT 70 Hz

800 × 600 VESA 60 Hz

1024 × 768 VESA 60 Hz, 70 Hz

1280 × 960 VESA 60 Hz

1280 × 1024 VESA 60 Hz

1600 × 1200* VESA 60 Hz

VESA 規格に準拠したグラフィックスボードが必要です。

A graphics board in conformance with the VESA standards is required.

需要符合 VESA 标准的显卡。

* 推奨解像度です。

*Recommended resolution

*推荐的分辨率

日本語



本書および本体では次の絵表示を使用しています。内容をよく理解してから本文をお読みください。

 この表示を無視して誤った取扱いをすると、人が死亡または重傷を負う可能性がある内容を示

しています。

 この表示を無視して誤った取扱いをすると、人が傷害を負う可能性がある内容、および物的損

害のみ発生する可能性がある内容を示しています。

注意（警告を含む）を促すものです。

禁止の行為を示すものです。

行為を強制したり指示するものです。





（本書）

使用上の注意およびモニターの設置から使いはじめるまでの

基本説明。

 モニターの画面調整や設定、仕様などについての応用説明。





タッチパネルドライバのインストール方法や使用方法につい

ての説明。

※１ CD-ROM内、PDFファイル（PDFファイルを見るには、Adobe Readerのインストールが必要です。）

※２ FDU2101Tの場合にのみ使用します。

1. 本書の著作権はEIZO株式会社に帰属します。本書の一部あるいは全部をEIZO株式会社からの事前の許諾

を得ることなく転載することは固くお断りします。

2. 本書の内容について、将来予告なしに変更することがあります。

3. 本書の内容については、万全を期して作成しましたが、万一誤り、記載もれなどお気づきの点がありま

したら、ご連絡ください。

4. 本機の使用を理由とする損害、逸失利益などの請求につきましては、上記にかかわらず、いかなる責任

も負いかねますので、あらかじめご了承ください。

5. 乱丁本、落丁本の場合はお取り替えいたします。販売店までご連絡ください。





• この製品は、船舶の機関監視用用途などでの使用を意図しています。

次のような極めて高い信頼性、安全性が必要とされる用途への使用は意図しておりませんので、これらの用途

には使用しないでください。

- 防災防犯装置など各種安全装置

- 生命に直接関わる装置（生命維持装置や手術室用機器などの医療用機器）

- 原子力制御機器（原子力制御システム、原子力施設の安全保護系システムなど）

• ご使用前には、「使用上の注意」をよく読み、必ずお守りください。



󰛲

そのまま使用すると感電や故障の原因となります。





そのまま使用すると火災や感電、故障の原因となります。



この製品の内部には、高電圧や高温になる部分があり、感電、やけどの原因となります。ま

た、改造は火災、感電の原因となります。



お客様による修理は火災や感電、故障の原因となりますので、絶対におやめください。



この製品の内部に金属、燃えやすい物や液体が入ると、火災や感電、故障の原因となります。

万一、この製品の内部に液体をこぼしたり、異物を落とした場合には、すぐに電源入力を遮断

して、販売店またはEIZOサポートにご連絡ください。



火災や感電、故障の原因となります。

- 屋外。強い振動や衝撃を受ける場所への搭載。

- 湿気やほこりの多い場所。

- 水滴のかかる場所。浴室、水場など。

- 油煙や湯気が直接当たる場所や熱器具、加湿器の近く。

- 直射日光が直接製品に当たる場所。

- 可燃性ガスのある環境。



付属の電源コードは日本国内100VAC専用品です。100VAC以外の電源に接続する場合は、別途

電源コードを準備してください。誤った接続をすると火災や感電の原因となります。

また、海外で使用する場合は、各国の仕様に合った電源コードを準備してください。



コード部分を引っ張るとコードが傷つき、火災、感電の原因となります。

日本語





󰩵

なお、アースリードは電源プラグをつなぐ前に接続し、電源プラグを抜いてから

外してください。順序を守らないと感電の原因となります。

二芯アダプタのアースリード、および三芯プラグのアースが、コンセントの他の

電極に接触しないようにしてください。



誤った接続は火災、感電、故障の原因となります。

- 取扱説明書で指定された電源電圧以外への接続。

- タコ足配線。



電源コードに重いものをのせる、引っ張る、束ねて結ぶなどをしないでください。電源コード

が破損（芯線の露出、断線など）し、火災や感電の原因となります。



もし触れてしまった場合には、手をよく洗ってください。

万一、漏れ出た液晶が、誤って口や目に入った場合には、すぐに口や目をよく洗い、医師の診

断を受けてください。そのまま放置した場合、中毒を起こす恐れがあります。



蛍光管バックライトには水銀が含まれているため、廃棄は地方自治体の規則に従ってくださ

い。





コードを引っ掛けたり、移動中にオプション品が外れたりして、けがの原因となります。



- 通風孔の上や周囲にものを置かない。

- 風通しの悪い、狭いところに置かない。

- 横倒しや逆さにして使わない。

通風孔をふさぐと、内部が高温になり、火災や感電、故障の原因となります。



感電の原因となります。



ほこり、水、油などが付着すると火災の原因となります。



電源を入力したままでおこなうと、感電の原因となります。



次のものがすべて入っているか確認してください。万一、不足しているものや破損しているものがある場合は、販

売店またはEIZOサポートにご連絡ください。



• 梱包箱や梱包材は、この製品の移動や輸送用に保管していただくことをお勧めします。

• モニター本体

• 電源コード（二芯アダプタ）（100VAC専用品）

• アナログ信号ケーブル：MD-C87

• RS-232Cケーブル（FDU2101Tのみ）

• EIZO LCDユーティリティディスク（CD-ROM）

• セットアップマニュアル（保証書付き（本書））

• 「タッチパネル装着液晶モニターをご使用のお客様へ」

（FDU2101Tのみ）

• お客様ご相談窓口のご案内

• クランパ



1110

8 9

1 2 3 4 5 6

例：FDU2101T

調整メニュー※

  周囲の明るさを検知します。Auto EcoView（オートエコビュー）機能

  調整/設定をキャンセルしたり、調整メニューを終了します。

  



• 調整メニューを使って詳細な調整をする場合に、調整項目を選択したり、調整値

を増減します。

• 直接  を押すと、ブライトネス（明るさ）の調整ができます。

 



調整メニューを表示し、各メニューの調整項目を決定したり、調整結果を保存します。

  電源のオン/オフを切り替えます。

（電源をオフにするときは、 を2秒以上押してください。）

  モニターの動作状態を表します。

緑：画面表示　　橙：省電力モード　　消灯：電源オフ

  電源コードを接続します。

 



タッチパネルモニターとして使用する場合に、コンピュータとモニターをRS-232C

ケーブルで接続します。

  左：D-Sub15ピン（ミニ）コネクタ/右：DVI-Dコネクタ

  電源プラグを固定します。

  電源コードを固定します。

※ 使用方法は、モニターの取扱説明書（CD-ROM内）を参照してください。

日本語



 

単位：mm（インチ）

筐体取付穴（8箇所）

φ6.5 (0.26)

481 (18.9) ±1 (0.04)

480 (18.9) ±1 (0.04)

223 (8.8)

434 (17.1) ±0.5 (0.02)

503 (19.8)

516 (20.3) ±1 (0.04)

83 (3.27)

±1 (0.04)

9 (0.35)

±1 (0.04)

18 (0.71) 18 (0.71)

407.9 (16.1)

326 (12.8) ±0.5 (0.02)

95.2 (3.75)4.9 (0.19)

469 (18.5)

427 (16.8) ±1 (0.04)

27 (1.06) ±1 (0.04)

35 (1.38)35 (1.38)

35 (1.38)

35 (1.38) 35 (1.38)

13.4

(0.53)

90 (3.54)

±1 (0.04)

90 (3.54)

±1 (0.04)

141 (5.6)

±1 (0.04)

75 (2.95)

±1 (0.04)

436 (17.2) ±2 (0.08)

8-M6

75 (2.95)

D-Sub15ピン

（ミニ）コネクタ

DVI-Dコネクタ電源コネクタ

RS-232Cポート

（FDU2101Tのみ）

19 (0.75)

 

1.󰛲



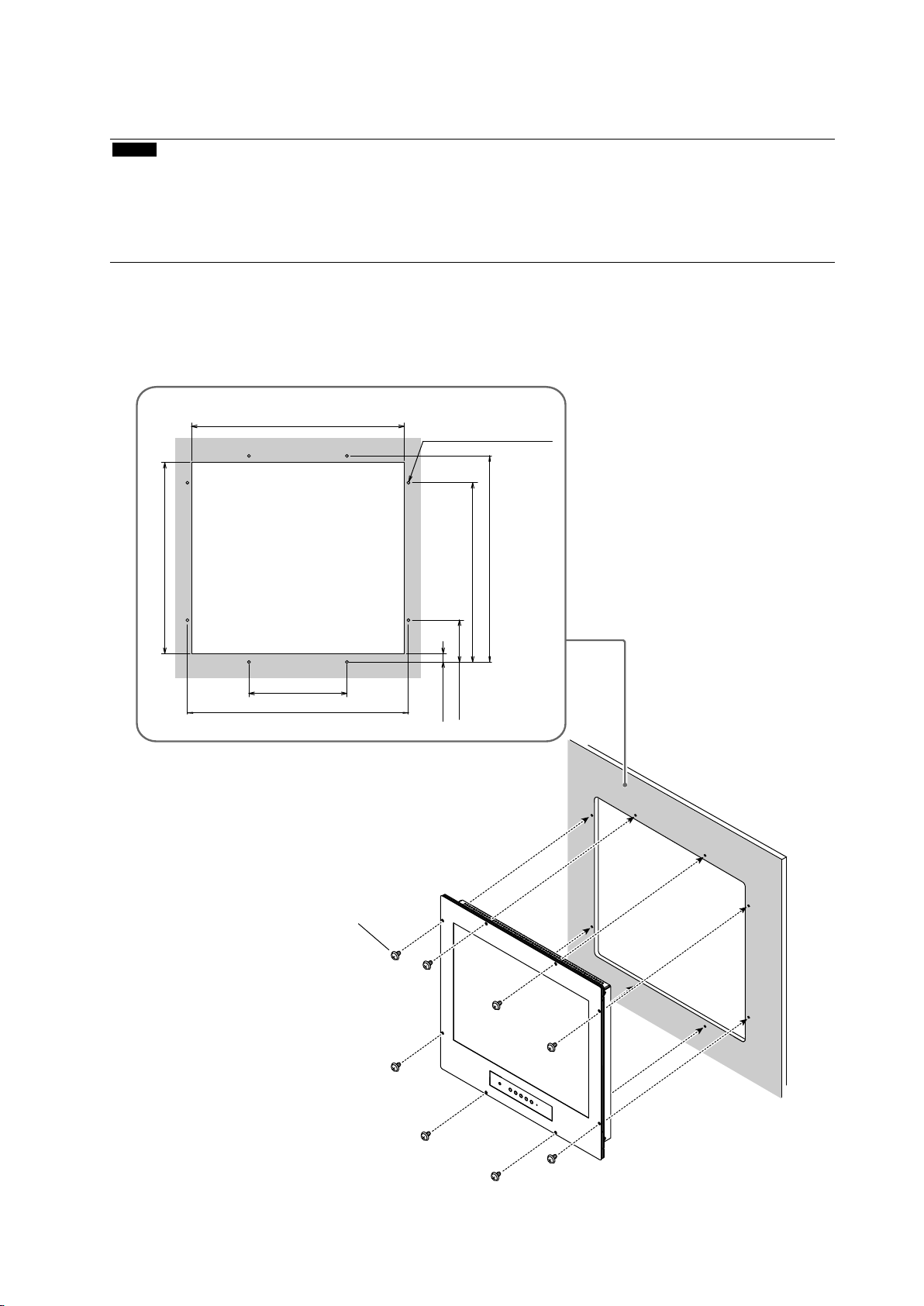

• 取付用のねじは付属していません。組み込み先の筐体に対応するねじ（8個）を別途準備してください。

• モニターはコンパスから離して設置してください。コンパスの誤差の原因となります。

モニターとコンパスとの安全距離は次のとおりです。

- 標準コンパス：1.3m以上

- 操舵用コンパス：0.7m以上

434 (17.1) ±0.3 (0.01)

469 (18.5)

223 (8.8)

484 (19.1) ±0.3 (0.01)

503 (19.8)

407.9 (16.1)

95.2 (3.75)

19.5 (0.77)

取付穴（8箇所）

Φ6.5 (0.26) ±0.05 (0.002)

または M6

ねじ（M6）

 



単位：mm（インチ）

日本語

 

1.

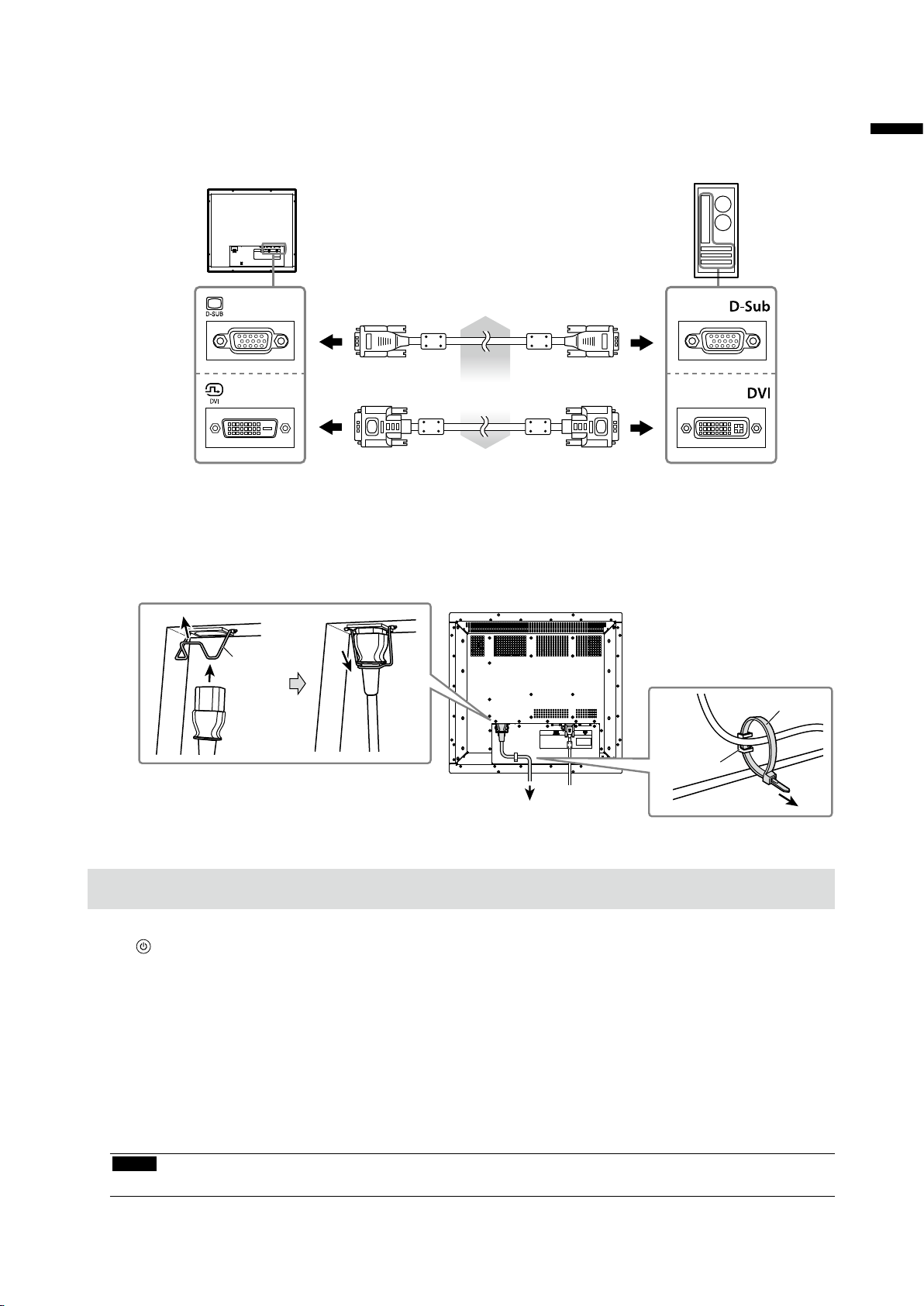

コンピュータのコネクタの形状を確認して、ケーブルを接続してください。

信号ケーブル接続後、各コネクタの固定ねじを最後までしっかりと回して、確実に固定してください。

アナログ接続

（D-Sub）の場合

デジタル接続

（DVI）の場合

または





2.

1. 電源プラグの抜け防止金具を持ち上げて、電源コネクタに電源コードを接続します。接続後、金

具を下ろして、電源プラグを確実に固定してください。

2. 電源コンセントに電源コードを接続します。

クランパ

ケーブル

　ホルダー

抜け防止

金具

電源コンセントへ

電源コード接続後、ケーブルホルダーにクランパを通し、クランパでコードを固定してください。



1. 

モニターの電源ランプが緑色に点灯します。

2.

画面が表示されます。

電源を入れても画面が表示されない場合には、「画面が表示されない場合には」（P.9）を参照し

てください。

FDU2101Tを使用する場合は、引き続きタッチパネルドライバのインストール、キャリブレーション

をおこなってください。



• 使用後は、電源を切ってください。





• タッチパネルドライバをインストールする場合、ユーザーアカウントに「コンピュータの管理者」権限が必要と

なります。

• ドライバのアップデートなどのため、タッチパネルドライバを再インストールする場合は、ドライバをアンイン

ストールし、コンピュータを再起動してからインストールしてください。

1.



2.

タッチパネルドライバのインストール方法については、タッチパネルドライバの取扱説明書（CD-

ROM内）を参照してください。

3.

ケーブル接続後、各コネクタの固定ねじを最後までしっかりと回して、確実に固定してください。



RS-232Cポート





RS-232Cポート



4.



• 再起動後、次の手順でデバイスの設定をおこなってください。詳細はタッチパネルドライバの取扱説明書（CD-

ROM内）を参照してください。

1.「スタート」-「すべてのプログラム」-「DMC」-「DMCタッチパネル設定ツール」をクリックして、「タッチ

パネルドライバプロパティ」画面を表示します。

2.「シリアルデバイスの追加」をクリックし、新しいシリアルデバイスを登録します。

3.「デバイス」をクリックし、「接続ポート」で使用するCOMポート番号を指定します。

4.「適用」をクリックします。

5.「閉じる」をクリックします。



タッチパネルドライバの取扱説明書（CD-ROM 内）に従って、キャリブレーションをおこないます。
