AURINKOPANEELI

Ota yhteyttä:

ecoflow.com

NA/LA/APAC/MEA: [email protected]

EU: support.eu@ecoflow.com

AU: support.au@ecoflow.com

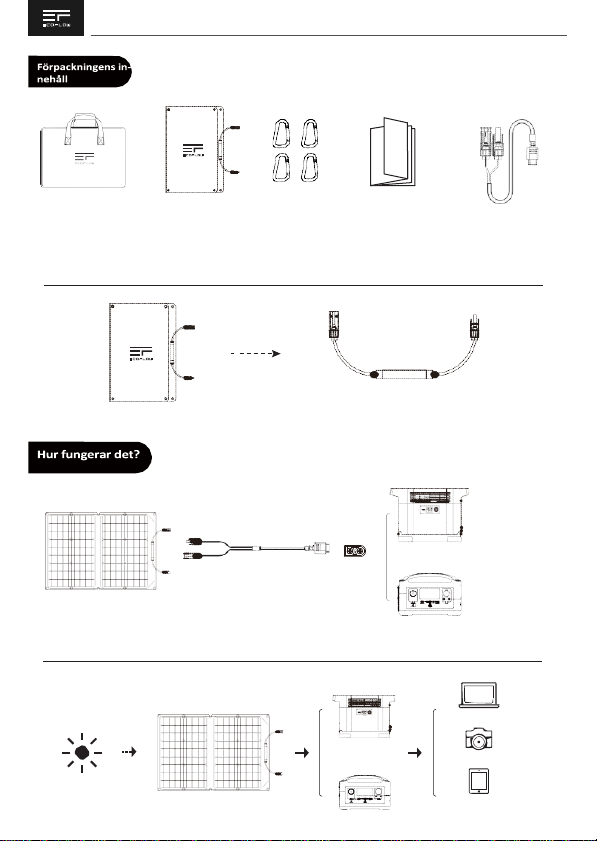

Suojakotelo ja pys-

tytuki

Aurinkopaneeli

Kiinnitys-

koukku

x 4

Käyttöopas

ja takuukortti

Aurinkolatauskaapeli

MC4-säädin

Aurinkopaneeli

XT60-

SYÖTTÖLII-

TIN

EcoFlow DELTA

(myydään erikseen)

EcoFlow RIVER

(myydään erikseen)

Aurinkopaneeli

EcoFlow DELTA (myy-

dään erikseen)

Aurinkolatauskaapeli

EcoFlow RIVER

(myydään erik-

seen)

Pystyttäminen

Tätä kaapelia voidaan käyttää vain aurinkopaneelien ja latausaseman

väliseen yhteyteen. Sitä ei saa käyttää aurinkopaneelien yhteenliittämiseen

tai muihin liitäntätarkoituksiin.

Kulman säätäminen

EcoFlow 160W -aurinkopaneelin hyötysuhteen lisää-

miseksi käytä sitä suorassa auringonvalossa, sijoita se

kohtisuoraan auringonvaloon nähden ja varmista,

ettei paneelien edessä ole esteitä.

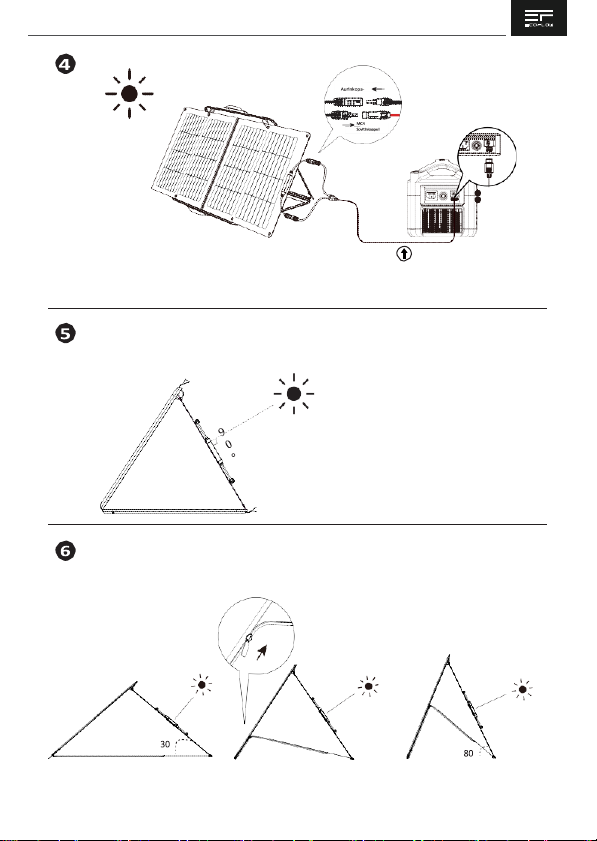

Parempien lataustulosten saavuttamiseksi voit käyttää suojakoteloa jalustana, jolla aurinkopaneeli

voidaan nostaa 30–80 asteen kulmaan.

Keskipäivä

Aamu

Pystytukea tulisi käyttää vain ennen

klo 10:00 tai klo 14:00 jälkeen. Jos

haluat käyttää tuotetta keskipäi-

vän auringonpaisteessa, aseta au-

rinkopaneeli makaamaan maa-

han.

w s

Kytke aurinkopaneelit rin-

nakkain

(ks. alla oleva kuva)

Yhdistä kahden aurinkopaneelin positiiviset navat MC4-rinnakkais-

kaapelilla ja toista negatiivisten napojen osalta.

Liitä rinnakkaiskaapelin liittimet (lähtöpuoli) vastaavasti aurin-

kolatauskaapelin MC4-liittimiin (MC4-XT60-kaapeli).

Liitä aurinkolatauskaapelin XT60-liitin (MC4-XT60-kaapeli) lataus-

aseman XT60-liitäntään laitteen lataamiseksi.

MC4-rinnakkaisliitäntäkaapeli

* Aurinkopaneelit ja muut

rinnakkaiskytkentätarvikkeet myydään erikseen.

1 1

Aurinkopaneeli A Aurinkopaneeli B

*Lisätietoja ja menetelmiä aurinkolatauksesta saat latausaseman käyttöohjeesta.

Kytke aurinkopaneelit sar-

jaan

(ks. alla oleva kuva)

Napsauta yhden aurinkopaneelin urosliitin toisen aurinkopaneelin

naarasliittimeen, jotta kolme aurinkopaneelia voidaan kytkeä

sarjaan.

Kytke vaiheessa 1 kytkemättä jääneet kaksi liitintä aurinkolataus-

kaapeliin (MC4-XT60-kaapeli).

Kytke aurinkolatauskaapelin XT60-liitin (MC4-XT60-kaapeli) lataus-

aseman XT60-liitäntään laitteen lataamiseksi.

*Lisätietoja ja menetelmiä aurinkolatauksesta saatlatausaseman käyttöohjeesta.

*Vakiotestiolosuhteet: 1000 W/m2, AM 1,5, 25 °C.

TKPower

-(0,39 +/- 0,02)%/k

TKVoltage

-(0,33 +/- 0,03)%/k

TKCurrent

+(0,06 +/- 0,015)%/k

160 W:n aurinkopaneeli

Nimellisteho: 160 W (+/- 5 W)*

Avoimen piirin jännite: 21,4 V

Käyttöjännite: 18,2 V

Oikosulkuvirta: 9,6 A

Käyttövirta: 8,8 A

Hyötysuhde: 21–22 %

Kennotyyppi: Yksikiteinen pii

Liitintyyppi: MC4

Yleistä

Aurinkopaneeli: Noin 5,6 kg

Mitat avattuna:

68,5 x 159,0 x 2,5 cm

Mitat taitettuna:

68,5 x 43,0 x 2,5 cm

Takuu: 1 vuosi

Testattu ja sertifioitu

60 W:n aurinkopaneeli

Nimellisteho: 60 W (+/- 5 W)*

Avoimen piirin jännite: 21,6 V

Käyttöjännite: 18,2 V

Oikosulkuvirta: 3,5 A

Käyttövirta: 3,3 A

Hyötysuhde: 21–22 %

Kennotyyppi: Yksikiteinen pii

Liitintyyppi: MC4

Yleistä

Aurinkopaneeli: 2,5 kg

Mitat avattuna:

53,5 x 82,2 x 2,5 cm

Mitat taitettuna:

53,5 x 42,5 x 2,5 cm

Takuu: 1 vuosi

Testattu ja sertifioitu

IP67
