1. Verwendung des Teilesatzes

Der Teilesatz “Integrierte Nähleuchte” ist für Kettenstichmaschinen

der Klassen 175, 176 und 178 vorgesehen.

2. Komponenten des Teilesatzes

Der Teilesatz besteht aus folgenden Bauteilen:

–Fadenführung (0175 110080)

–LED Nähleuchte

–2 x Linsenschraube M4x12 (9217 300547)

–2 x Kabelbinder 200x2,5 (9840 121001)

Anbauanleitung Integrierte Nähleuchte

für Teilesatz 0175 590024

Fitting Instructions Integrated Sewing Lamp

Kit 0175 590024

Teile-Nr./ Part-No.:

0791 175701

Änderungsindex

Rev. index: 00.0

Ausgabe/Edition:

01.2009 Printed in Germany Blatt: 1 von 8

Sheet: 1 from 8

Anbauanleitung Integrierte Nähleuchte

für Teilesatz 0175 590024

Fitting Instructions Integrated Sewing Lamp

Kit 0175 590024

Teile-Nr./ Part-No.:

0791 175701

Blatt: 2 von 8

Sheet: 2 from 8

Ausgabe/Edition:

01.2009

Änderungsindex

Rev. index: 00.0 Printed in Germany

3. Teilesatz montieren

–Nähfuß 1 und Transportfuß 2 abschrauben.

–Handrad 3, Riemenschutz 4 und Armdeckel 5 abschrauben.

–Pneumatikschlauch 6 abnehmen.

Wird die Nähleuchte in Kombination mit der Nähleuchte

0175 590034 verwendet, so muss die Vertiefung 7 an der Nähleuchte

vor der Montage ausgebrochen oder ausgefeilt werden.

54 321

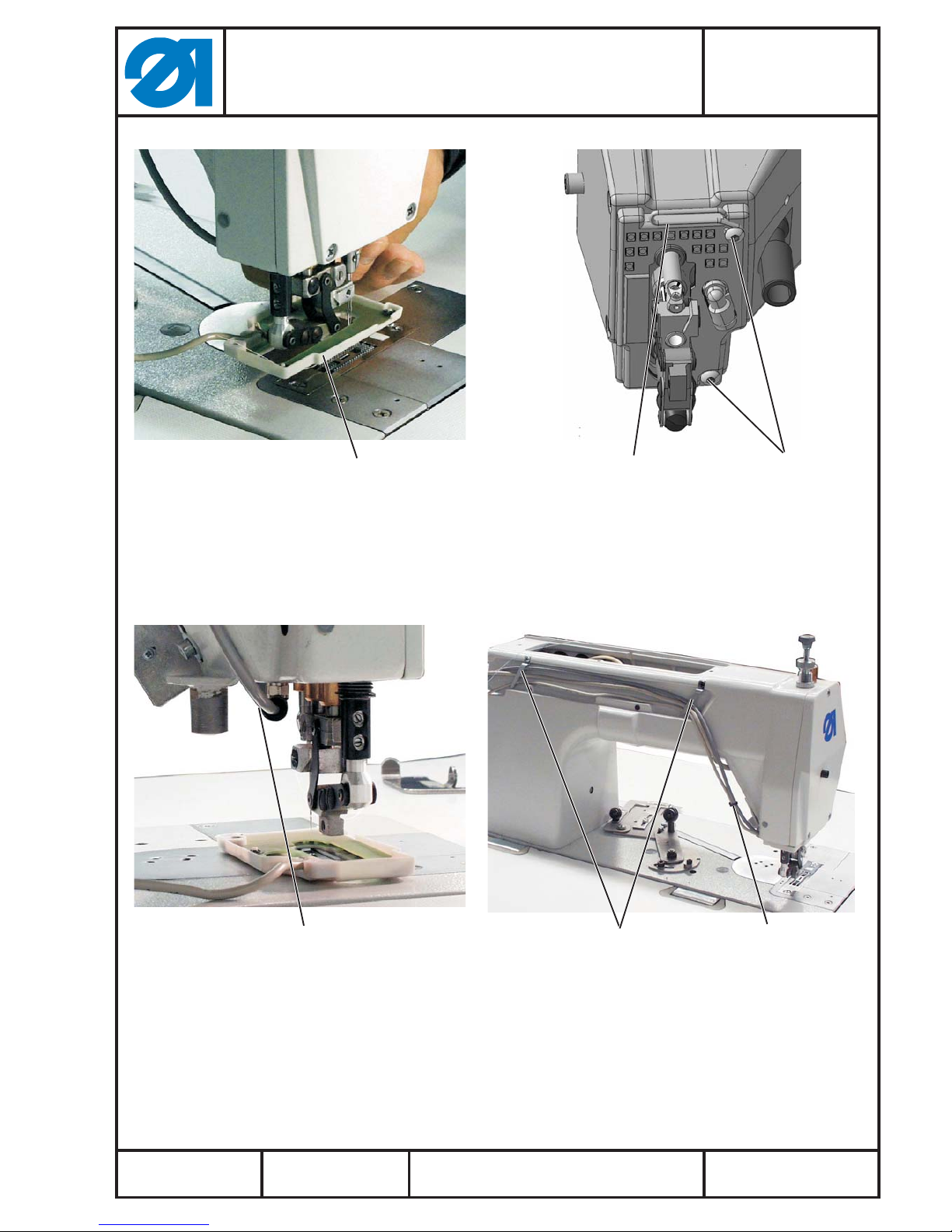

–Nähleuchte 8 von unten an das Oberteil führen und mit zwei

Schrauben 9 festschrauben.

–Beiliegende Fadenführung 10 unter der vorderen

Befestigungsschraube anbauen.

–Pneumatikschlauch 6 wieder anschließen.

–Nähleuchtenanschlussleitung 11 unter den Halteklemmen 12

verlegen.

–Nähleuchtenaschlussleitung an dem Pneumatikschlauch

befestigen.

Anbauanleitung Integrierte Nähleuchte

für Teilesatz 0175 590024

Fitting Instructions Integrated Sewing Lamp

Kit 0175 590024

Teile-Nr./ Part-No.:

0791 175701

Änderungsindex

Rev. index: 00.0

Ausgabe/Edition:

01.2009 Printed in Germany Blatt: 3 von 8

Sheet: 3 from 8

612 11

10 98

Anbauanleitung Integrierte Nähleuchte

für Teilesatz 0175 590024

Fitting Instructions Integrated Sewing Lamp

Kit 0175 590024

Teile-Nr./ Part-No.:

0791 175701

Blatt: 4 von 8

Sheet: 4 from 8

Ausgabe/Edition:

01.2009

Änderungsindex

Rev. index: 00.0 Printed in Germany

–Die Nähleuchtenanschlussleitung hinter der Platine 12 und durch

die Tischplatte nach unten verlegen.

–Nähleuchtenanschlussleitung mit Kabelbinder 13 befestigen.

–Stecker 13 der Nähleuchte mit dem entsprechenden Stecker des

Netzteil 15 verbinden.

Hinweis

Das Netzteil muss gesondert unter der Teile-Nr. 9850 001089 bestellt

werden.

14 13

13 12

1. Use of the kit

The kit “integrated sewing lamp” is provided for the

double-chainstitch machines class 175, 176 and 178.

2. Kit Components

The kit consists of the following components:

–Thread guide (0175 110080)

–LED sewing lamp

–2 x Fillister head screws M4x12 (9217 300547)

–2 x Cable ties 200x2,5 (9840 121001)

Anbauanleitung Integrierte Nähleuchte

für Teilesatz 0175 590024

Fitting Instructions Integrated Sewing Lamp

Kit 0175 590024

Teile-Nr./ Part-No.:

0791 175701

Änderungsindex

Rev. index: 00.0

Ausgabe/Edition:

01.2009 Printed in Germany Blatt: 5 von 8

Sheet: 5 from 8

Anbauanleitung Integrierte Nähleuchte

für Teilesatz 0175 590024

Fitting Instructions Integrated Sewing Lamp

Kit 0175 590024

Teile-Nr./ Part-No.:

0791 175701

Blatt: 6 von 8

Sheet: 6 from 8

Ausgabe/Edition:

01.2009

Änderungsindex

Rev. index: 00.0 Printed in Germany

3. Mounting the kit

–Unscrew the sewing foot 1 and the feeding foot 2.

–Unscrew and remove the hand wheel 3, belt guard 4 and the arm

cover 5.

–Disconnect the pneumatic hose 6.

Ifthesewinglampistobeusedincombinationwiththesewinglamp

0175 590034, then the covering cap 7 has to be reworked or notched

before mounting the sewing lamp.

54 321

–Move the sewing lamp 8 from bottom upwards against the

machine head and fasten it using the two screws 9 provided.

–Fit the thread guide 10 delivered with the kit under the fastening

screw at the front.

–Connect the pneumatic hose 6 again.

–Lay the sewing lamp cable 11 under the retaining clamp 12.

–Bind the sewing lamp cable together with the pneumatic hose.

Anbauanleitung Integrierte Nähleuchte

für Teilesatz 0175 590024

Fitting Instructions Integrated Sewing Lamp

Kit 0175 590024

Teile-Nr./ Part-No.:

0791 175701

Änderungsindex

Rev. index: 00.0

Ausgabe/Edition:

01.2009 Printed in Germany Blatt: 7 von 8

Sheet: 7 from 8

612 11

10 98

Anbauanleitung Integrierte Nähleuchte

für Teilesatz 0175 590024

Fitting Instructions Integrated Sewing Lamp

Kit 0175 590024

Teile-Nr./ Part-No.:

0791 175701

Blatt: 8 von 8

Sheet: 8 from 8

Ausgabe/Edition:

01.2009

Änderungsindex

Rev. index: 00.0 Printed in Germany

–Lay the sewing lamp cable behind the PCB 12 pull it downward

through the table top.

–Fix the sewing lamp cable using the cable tie 13.

–Plug the connector 13 of the sewing lamp to the connector of the

power supply 15.

Please note:

The power supply must be extra ordered under the part number

9850 001089.

14 13

13 12
