Dräger CMS User manual

Dräger CMS Remote System

de Gebrauchsanweisung

3

en Instructions for Use

16

fr Notice d’utilisation

28

es Instrucciones de uso

40

it Istruzioni per l'uso

52

nl Gebruiksaanwijzing

64

da Brugsanvisning

76

no Bruksanvisning

88

Dräger CMS Remote System 3

Inhaltsverzeichnis

1 Zu Ihrer Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

1.1 Gebrauchsanweisung beachten . . . . . . . . . . . . . . . . . . . . . . . 4

1.2 Instandhaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

1.3 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

1.4 Einsatz in explosionsgefährdeten Bereichen. . . . . . . . . . . . . . 4

1.5 Sicherheitssymbole in dieser Gebrauchsanweisung . . . . . . . . 4

2 Beschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.1 Das Remote System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.2 Verwendungszweck. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.3 Produktübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3 Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.1 Vor dem Einsatz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.2 Erste Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.3 Betrieb mit dem Remote System . . . . . . . . . . . . . . . . . . . . . . . 7

3.4 Spülzeit abwarten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

3.5 Messung durchführen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

3.6 Messung ohne Probenahmeschlauch . . . . . . . . . . . . . . . . . . 12

4 Demontieren der Pumpe . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

5 Störung – Ursache – Abhilfe. . . . . . . . . . . . . . . . . . . . . . . . 13

6 Aufbau und Funktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

7 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

8 Bestellliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

4 Dräger CMS Remote System

Zu Ihrer Sicherheit

1 Zu Ihrer Sicherheit

1.1 Gebrauchsanweisung beachten

Jede Handhabung an dem Gerät setzt die genaue Kenntnis und Beachtung dieser Gebrauchs-

anweisung voraus.

Das Gerät ist nur für die beschriebene Verwendung bestimmt.

1.2 Instandhaltung

Das Gerät muss regelmäßig Inspektionen und Wartungen durch Fachleute unterzogen werden.

Instandsetzungen am Gerät nur durch Fachleute vornehmen lassen.

Wir empfehlen, einen Service-Vertrag mit Dräger abzuschließen und alle Instandsetzungen

durch Dräger durchführen zu lassen.

Bei Instandhaltung nur Original-Dräger-Teile verwenden.

1.3 Zubehör

Nur das in der Bestellliste aufgeführte Zubehör verwenden.

1.4 Einsatz in explosionsgefährdeten Bereichen

Geräte oder Bauteile, die in explosionsgefährdeten Bereichen genutzt werden und nach natio-

nalen, europäischen oder internationalen Explosionsschutz-Richtlinien geprüft und zugelassen

sind, dürfen nur unter den in der Zulassung angegebenen Bedingungen und unter Beachtung

der relevanten gesetzlichen Bestimmungen eingesetzt werden.

Änderungen dürfen an den Betriebsmitteln nicht vorgenommen werden.

Der Einsatz von defekten oder unvollständigen Teilen ist unzulässig. Bei Instandsetzung an die-

sen Geräten oder Bauteilen müssen die entsprechenden Bestimmungen beachtet werden.

1.5 Sicherheitssymbole in dieser Gebrauchsanweisung

In dieser Gebrauchsanweisung werden eine Reihe von Warnungen bezüglich einiger Risiken

und Gefahren verwendet, die beim Einsatz des Gerätes auftreten können. Diese Warnungen

enthalten Signalworte, die auf den zu erwartenden Gefährdungsgrad aufmerksam machen sol-

len. Diese Signalworte und die zugehörigen Gefahren lauten wie folgt:

WARNUNG

Tod oder schwere Körperverletzung können auf Grund einer potentiellen Gefahrensi-

tuation eintreten, wenn entsprechende Vorsichtsmaßnahmen nicht getroffen werden.

VORSICHT

Körperverletzungen oder Sachschäden können auf Grund einer potentiellen Gefah-

rensituation eintreten, wenn entsprechende Vorsichtsmaßnahmen nicht getroffen

werden.

Kann auch verwendet werden, um vor leichtfertiger Vorgehensweise zu warnen.

Dräger CMS Remote System 5

Beschreibung

2 Beschreibung

2.1 Das Remote System

Das Remote System besteht aus der Pumpe, dem Probenahmeschlauch (3 m), dem Adapter,

dem Schwimmer und der optionalen Teleskopsonde (1 m).

2.2 Verwendungszweck

Zusammen mit dem Dräger CMS-Analyzer misst das Remote System gas- und dampfförmige

Gefahrstoffe an unzugänglichen Stellen, wie z. B. in Kanälen, Schächten oder Tankanlagen.

Die maximale Betriebszeit des Analyzers reduziert sich um bis zu 50 %, abhängig von der Be-

triebszeit des Remote Systems.

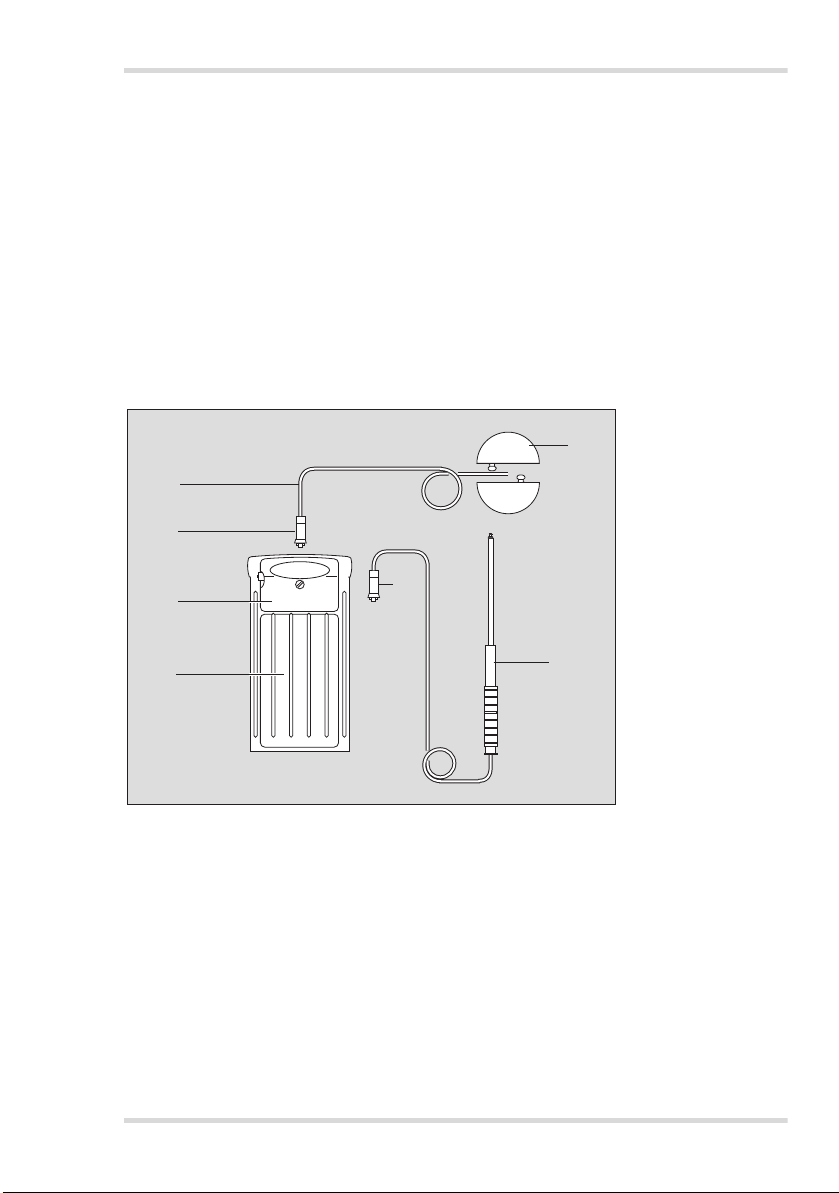

2.3 Produktübersicht

1 Analyzer

2 Pumpe

3 Adapter für Anschluss an den Gaseinlass des Analyzers

4 Probenahmeschlauch

5 Schwimmer

6 Teleskopsonde (optional)

00222750_08.eps

6 Dräger CMS Remote System

Betrieb

3 Betrieb

3.1 Vor dem Einsatz

Bei starker Belastung des Schwimmers (z. B. Aufliegen des Schwimmers auf der flüssigen Pha-

se von Kohlenwasserstoffen/Lösemitteln oder mit aggressivem Probegas) den gereinigten

Schwimmer ca. 20 h ausgasen lassen. Eventuell eine Blindwertmessung mit dem Schwimmer

vor einer erneuten Messung durchführen.

3.2 Erste Inbetriebnahme

3.2.1 Montage an den Analyzer

1. Analyzer ausschalten mit Schiebeschal-

ter auf Position 0.

2. Schraube (1) lösen und Deckel abneh-

men.

3. Eventuell vorhandene Kappe (2) von der

Tülle abziehen.

Kappe und Deckel aufbewahren – für die

Anwendung des Analyzers ohne Remote

System.

4. Sicherstellen, dass die Stifte (3) der elek-

trischen Kontakte nicht verbogen sind,

sonst vorsichtig gerade biegen.

5. Beim Montieren der Pumpe auf den kor-

rekten Sitz der elektrischen Kontakte

achten.

WARNUNG

Vor dem Einsatz des Remote Systems in Verbindung mit dem CMS Analyzer bitte un-

bedingt den Luftdurchgang des Verlängerungsschlauches überprüfen und bei der

Messung sicherstellen, dass der freie Durchgang gewährleistet bleibt. Ein verstopfter

oder gequetschter Schlauch kann zu Fehlmessungen führen und zwar in dieser Wei-

se, dass ein geringerer Gefahrstoffgehalt in der Luft angezeigt wird als tatsächlich vor-

handen.

Überprüfung:

Den Verlängerungsschlauch durchblasen und den freien Durchgang in einem Behälter

mit Wasser durch Blasenbildung kontrollieren.

WARNUNG

Nicht in Gefahrenbereichen und im Ex-Bereich durchführen!

00322750_08.eps

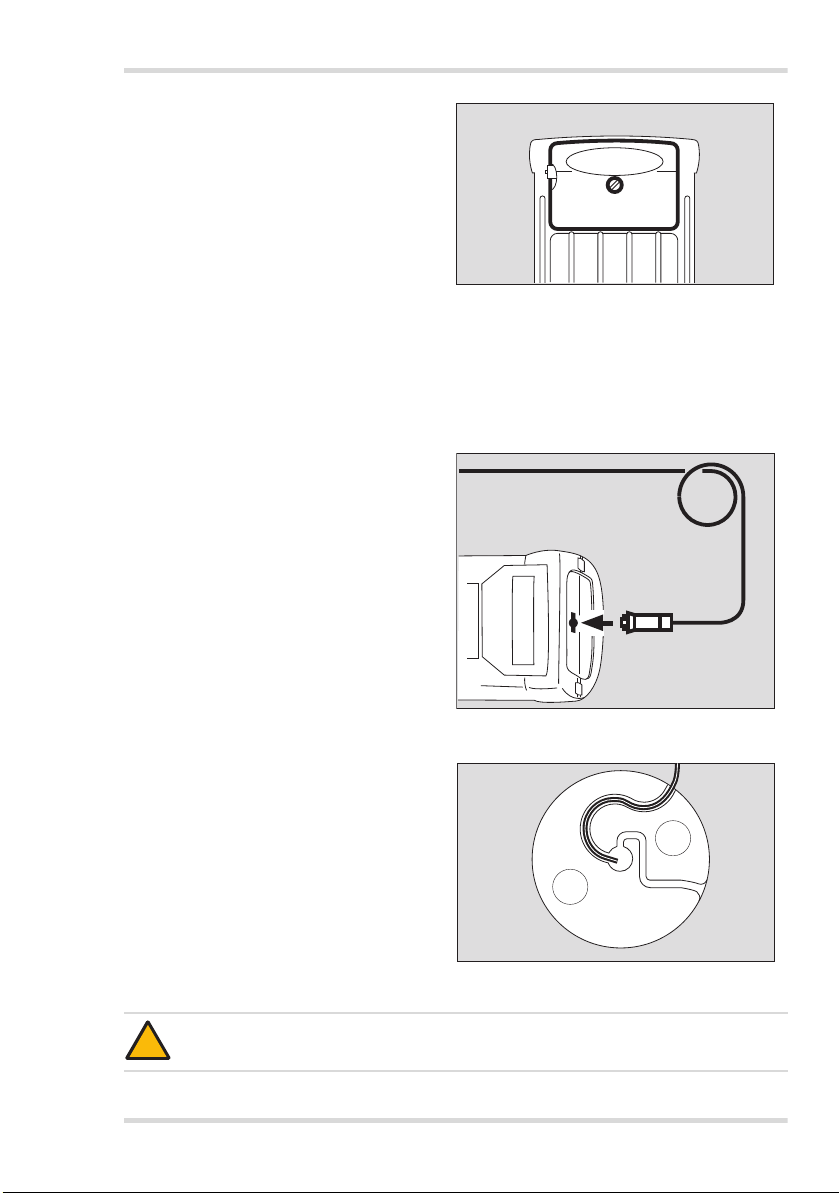

Dräger CMS Remote System 7

Betrieb

6. Pumpe (4) bündig über dem Remotefach

des Analyzers platzieren und vorsichtig

auf die elektrischen Kontakte drücken.

7. Pumpe festschrauben.

3.3 Betrieb mit dem Remote

System

1. Gebrauchsanweisung Dräger CMS

beachten.

3.3.1 Probenahmeschlauch vorbereiten

Original Dräger-Probenahmeschlauch

benutzen.

1. Adapter (1) passend in den Gaseinlass

des Analyzers stecken, etwas andrücken

und gleichzeitig 1/4 Umdrehung drehen.

Zur Messung über einer Flüssigkeit:

1. Schwimmer benutzen.

2. Schwimmerhälften auseinanderziehen.

3. Probenahmeschlauch in den passenden

Kanal einer Schwimmerhälfte drücken.

Der Schlauch soll mittig im Schwimmer

enden, die Schlauchöffnung muss frei

sein.

4. Schwimmerhälften zusammenstecken –

bis zum Einrasten.

VORSICHT

Probenahmeschlauch nicht quetschen!

00422750_08.eps

00522750_08.eps

01522750_08.eps

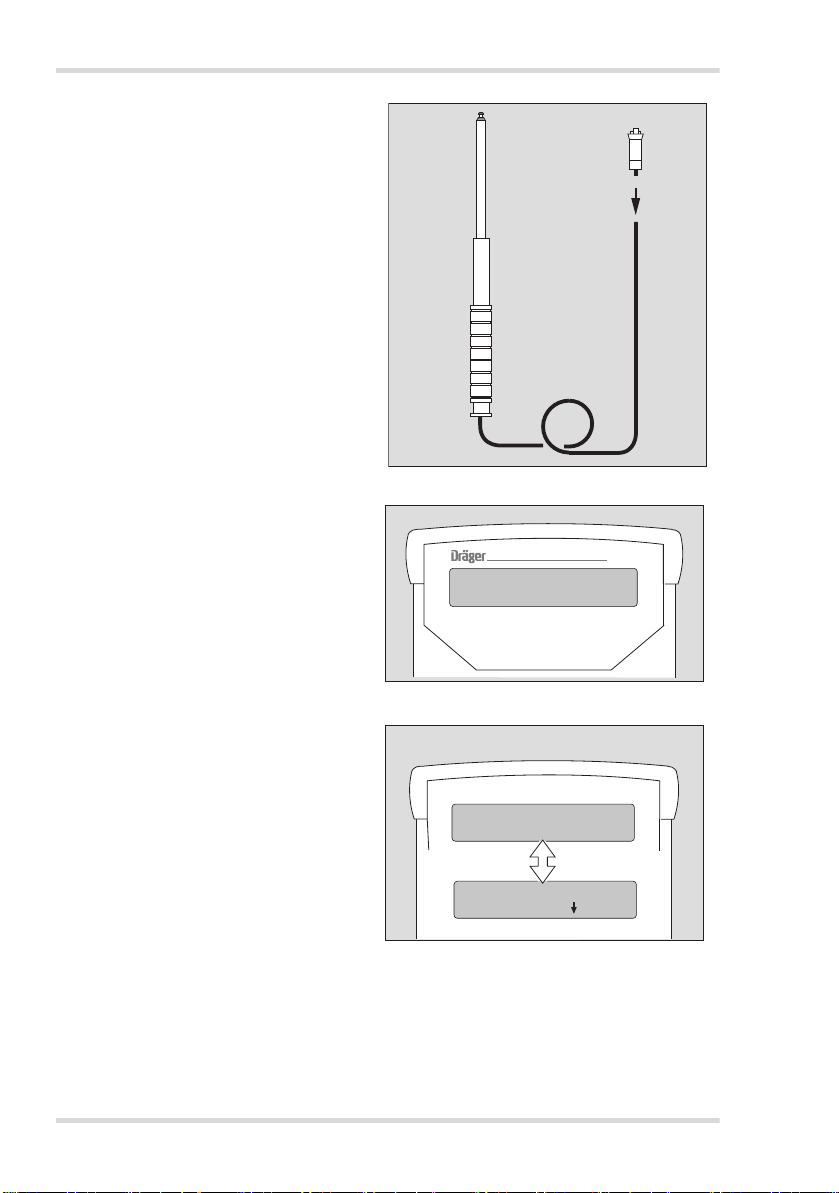

8 Dräger CMS Remote System

Betrieb

Bei Verwendung der Teleskopsonde:

1. Beiliegenden Adapter mit dem Probe-

nahmeschlauch der Teleskopstange ver-

binden.

2. Adapter passend in den Gaseinlass des

Analyzers stecken, etwas andrücken und

gleichzeitig 1/4 Umdrehung drehen.

3. Schiebeschalter des Analyzers auf Posi-

tion 1 schalten. Der Analyzer führt den

Funktionstest durch und erkennt das an-

gebaute Remote System.

4. Chip einschieben.

Den Schiebeschalter nicht auf Positi-

on 2 schalten, bevor die Spülphase

beendet ist!

Mit der Spülphase wird eine Verdünnung

der Probengas-Konzentration vermie-

den.

Im Wechsel werden angezeigt:

Beispiel:

– Zu messender Stoff: Ammoniak

Messbereich: 10 bis 150 ppm

–

bzw.

–Status:

Pumpe ein 00:12

Pumpeläuft seit 12 Sekun-

den

– Aufforderung: Start 2 ↓

5. Nach der Spülphase Schiebeschalter des

Analyzers auf Position 2 schalten.

00722750_08.eps

01622750.eps

DRÄGER CMS V 2.0

Remote System

CMS

Ammoniak

10 – 150 ppm

Pumpe ein 00:12

Start 2

00922750_08.eps

Dräger CMS Remote System 9

Betrieb

6. Den Probenahmeschlauch zum Messort führen, je nach Anwen-

dung mit dem Schwimmer oder mit der Teleskopstange.

3.4 Spülzeit abwarten

Die Spülphase ist notwendig, um alle Einflüsse zu eliminieren bzw. zu

minimieren, die bei der Verwendung des Probenahmeschlauches auf-

treten können, z. B. Memory-Effekte, Totvolumen. Die Dauer der Spül-

phase ist von Faktoren abhängig wie z. B.:

zArt und Konzentration des zu messenden Gases oder Dampfes.

zMaterial, Länge, Durchmesser und Alter des Probenahmeschlau-

ches.

Deshalb kann keine für alle Gase gültige Standartspülzeit in die-

ser Gebrauchsanweisung angegeben werden. Beim Einsatz des

Probenahmeschlauches müssen alle möglichen Einflussfaktoren

bei der Messung berücksichtigt werden, um die jeweils erforderli-

che Spülzeit festzulegen.

Weitere Informationen können der Gebrauchsanweisung des ent-

sprechenden Chips entnommen werden bzw. auf Anfrage über

Dräger erhalten werden.

1. Die erforderliche Spülzeit abwarten, Zeitanzeige am Analyzer be-

obachten.

VORSICHT

Probenahmeschlauch während der Messung nicht knicken,

einklemmen und vor Verstopfen schützen!

Keine Flüssigkeiten in den Probenahmeschlauch gelangen

lassen, dadurch kann der Analyzer beschädigt werden.

10 Dräger CMS Remote System

Betrieb

3.4.1 Spülzeiten

Chip Konz. Gebrauchs-

anweisung

3 m Viton Schlauch

Innen-Ø 3 mm

(Bestell-Nr. 1203142)

10 m Viton Schlauch

Innen-Ø 3 mm

(Bestell-Nr. 1203142)

Aceton 40-00 ppm 100 ppm 2 min 2 min 2 min

Ammoniak 0,2-5 ppm 1 ppm 3 min 3 min 3 min

Ammoniak 100-2000 ppm 500 ppm 1 min 1 min 1 min

Benzin Kohlenwasser-

stoffe 20-500 ppm 40 ppm 30 sec 30 sec 30 sec

Benzol 0,2-10 ppm 1 ppm 1 min 1 min 1 min

Butadien 1-25 ppm 5 ppm 2 min 2 min 2 min

Chlor 0,2-10 ppm 0.5 ppm 1 min 1 min 4 min

Ethanol 100-250 ppm 500 ppm 2 min 2 min 2 min

Ethylenoxid 0,4-5 ppm 1 ppm 2 min 2 min 2 min

Formaldehyd 0,2-5 ppm 1 ppm 3 min 3 min 3 min

Salzsäure 1-25 ppm 2 ppm 3 min 3 min 3 min

Salzsäure 2-50 ppm 12.5 ppm 1 min 1 min 1 min

Schwefelwasserstoff

0,2-5 ppm 5 ppm 2 min 3 min 3 min

Schwefelwasserstoff

100-2500 ppm 150 ppm 1 min 2 min 2 min

Mercaptan 0.25-6 ppm 1 ppm 1 min 1 min 1 min

Methanol 20-500 ppm 100 ppm 2 min 2 min 2 min

Nitrose Gase 0,5-15 ppm 250 ppb 2 min 2 min 3 min

Ozon 25-1000 ppb 1 ppm 1 min 1 min 1 min

Phosgen 0,05- 2 ppm 0.1 ppm 1 min 1 min 1 min

Phosphin 0,1-2,5 ppm 1 ppm 2 min 2 min 2 min

Propanol 40-1000 ppm 300 ppm 2 min 2 min 2 min

Schwefeldioxid

0,4-10 ppm 2 ppm 1 min 1 min 1 min

Styrol 2-40 ppm 8 ppm 3 min 3 min 3 min

Toluol 10-300 ppm 50 ppm 1 min 1 min 1 min

Vinylchlorid 0,3-10 ppm 0.5 ppm 1 min 1 min 1 min

Wasserstoffperoxid

0,2-2 ppm 1 ppm 2 min 2 min nicht möglich

o-Xylol 10-300 ppm 100 ppm 1 min 1 min 1 min

Other manuals for CMS

Table of contents

Languages:

Other Dräger Gas Detector manuals

Dräger

Dräger GasSecure GS01 User guide

Dräger

Dräger REGARD 39 0 Series User manual

Dräger

Dräger Polytron 8000 Series User manual

Dräger

Dräger X-AM 5000 User manual

Dräger

Dräger X-am 3500 User manual

Dräger

Dräger e-Box Polytron 5000 User manual

Dräger

Dräger PEX 3000 User manual

Dräger

Dräger X-zone 5000 User manual

Dräger

Dräger X-am 7000 User manual

Dräger

Dräger PIR 7000 User manual

Dräger

Dräger X-AM 5000 User manual

Dräger

Dräger Polytron Pulsar 2 User manual

Dräger

Dräger Polytron FX User manual

Dräger

Dräger Polytron 8000 Series User manual

Dräger

Dräger Polytron 6100 EC WL User manual

Dräger

Dräger Pac 3500 User manual

Dräger

Dräger X-AM 2500 User manual

Dräger

Dräger MMG 0001 User manual

Dräger

Dräger X-am 2800 User manual

Dräger

Dräger X-am 1700 User manual

Dräger

Dräger Flame 2350 User manual

Dräger

Dräger X-pid 9000 User manual

Dräger

Dräger X-zone 5500 User manual

Dräger

Dräger X-am 2800 User manual

Popular Gas Detector manuals by other brands

Macurco

Macurco GD-6 Operation manual

Evikon

Evikon E2632 user manual

Critical Environment Technologies

Critical Environment Technologies CGAS-A Series Installation & operation manual

MSA

MSA altair 5 operating manual

DOD Technologies

DOD Technologies ChemLogic CL96 operating manual

DEGA

DEGA NS III LCD Series instruction manual

RKI Instruments

RKI Instruments 35-3001A-08-01 Operator's manual

PEMTECH

PEMTECH PT2008 Series Operator's manual

Coster

Coster RGS 328 instructions

Sygonix

Sygonix 2483186 operating instructions

Perry

Perry 1GA 50917MET/P Installation and operating instructions

isweek

isweek AS8900 manual

Oldham

Oldham OLC 10 user manual

Wizmart

Wizmart NB983 installation instructions

Beacon

Beacon MEGA Installation, operation and maintenance instructions

RKI

RKI GX-6000 Operator's manual

GDS

GDS GASMAX EC quick start guide

Seitron

Seitron BE COOL R1 quick guide
