DOTLUX 5081-0275M User manual

Bedienungsanleitung

User manual

Mode d‘emploi

Instrucciones de uso

Istruzioni per l‘uso

01/2022

shop.dotlux.de --> item-no --> Downloads

LED-STREIFEN / LED-STRIP / BANDE DE LED / RAYA DE

LEDS / STRISCIA LED

5081-0275M

5081-0405M

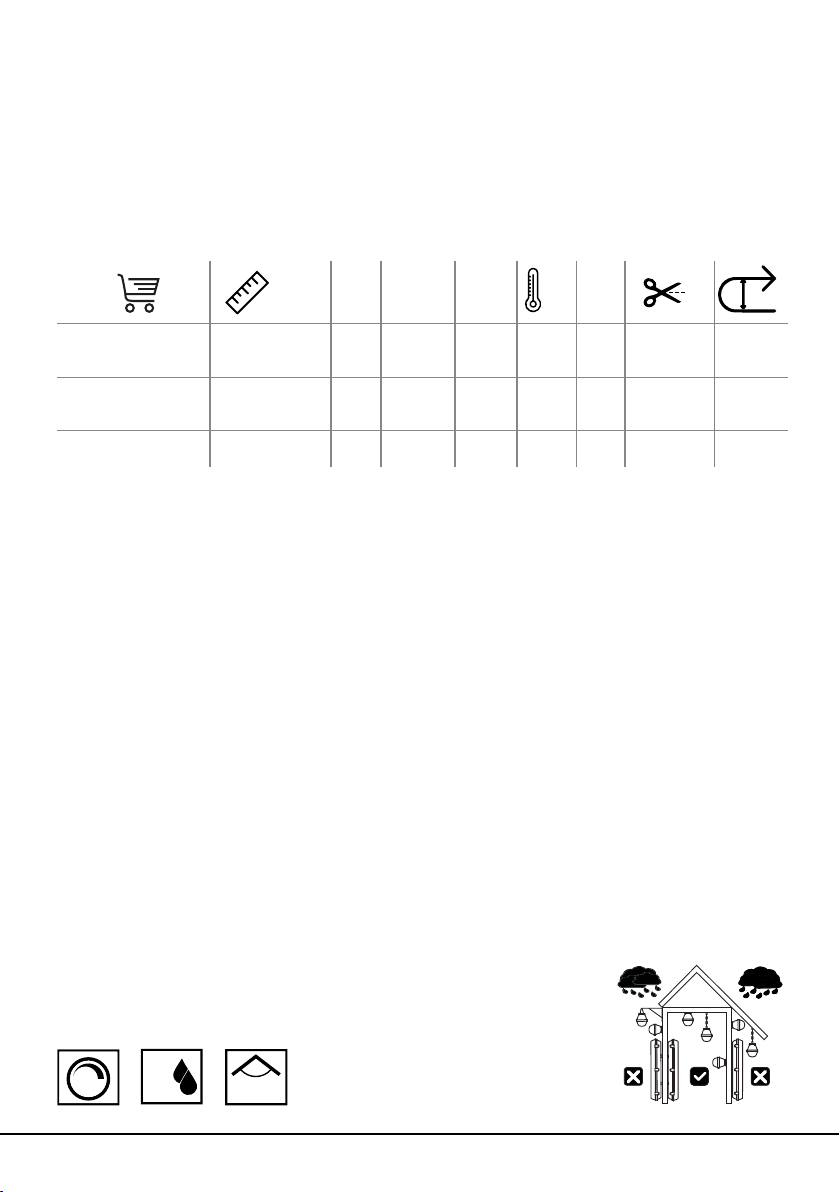

mm W K V °C CRI

50810275M 5000x8x1 48 2700 24 DC 20 °

+60 ° >92

62,5 mm

50 mm

50810405M 5000x8x1 48 4000 24 DC 20 °

+60 ° >92

62,5 mm

50 mm

LED-STREIFEN / LED-STRIP / BANDE DE LED / RAYA DE LEDS / STRISCIA LED

- Bedienungsanleitung / User manual / Mode d‘emploi /

Inrucciones de uso / Iruzioni per l‘uso

Produktdaten / Product data / Données sur le produit /

Datos del producto / Dati del prodotto

Lieferumfang / Scope of delivery / Étendue de la livraison /

Alcance de la entrega / Ambito di consegna

120°

Bestimmungsgemäße Verwendung

LED-Streifen für den Innenbereich.

Konformität

Hiermit erklärt DOTLUX GmbH, dass dieses

Produkt den EU-Richtlinien EMC 2014/30/

EU, LVD 2014/35/EU, RoHS 2011/65/EU und

der Ökodesign-Richtlinie 2009/125/EG ent-

spricht.

Intended use

LED strips for indoor use.

Conformity

DOTLUX GmbH hereby declares that this

product complies with the EU Directives

EMC 2014/30/EU, LVD 2014/35/EU, RoHS

2011/65/EU and the Ecodesign Directive

2009/125/EC.

Utilisation appropriée

Bandes de LED pour l‘intérieur.

Conformité

DOTLUX GmbH déclare par la présente que

ce produit est conforme aux directives euro-

péennes EMC 2014/30/EU, LVD 2014/35/EU,

RoHS 2011/65/EU et à la directive sur l‘éco-

conception 2009/125/CE.

Uso prescrito

Tiras LED para uso en interiores.

Conformidad

DOTLUX GmbH declara por la presente que

este producto cumple con las directivas de

la UE EMC 2014/30/UE, LVD 2014/35/UE,

RoHS 2011/65/UE y la Directiva de Ecodise-

ño 2009/125/CE.

Uso previsto:

Strisce LED per uso interno.

Conformitá

DOTLUX GmbH dichiara che questo prodotto

è conforme alle direttive UE EMC 2014/30/

EU, LVD 2014/35/UE, RoHS 2011/65/UE e

alla direttiva sulla progettazione ecocompa-

tibile 2009/125/CE.

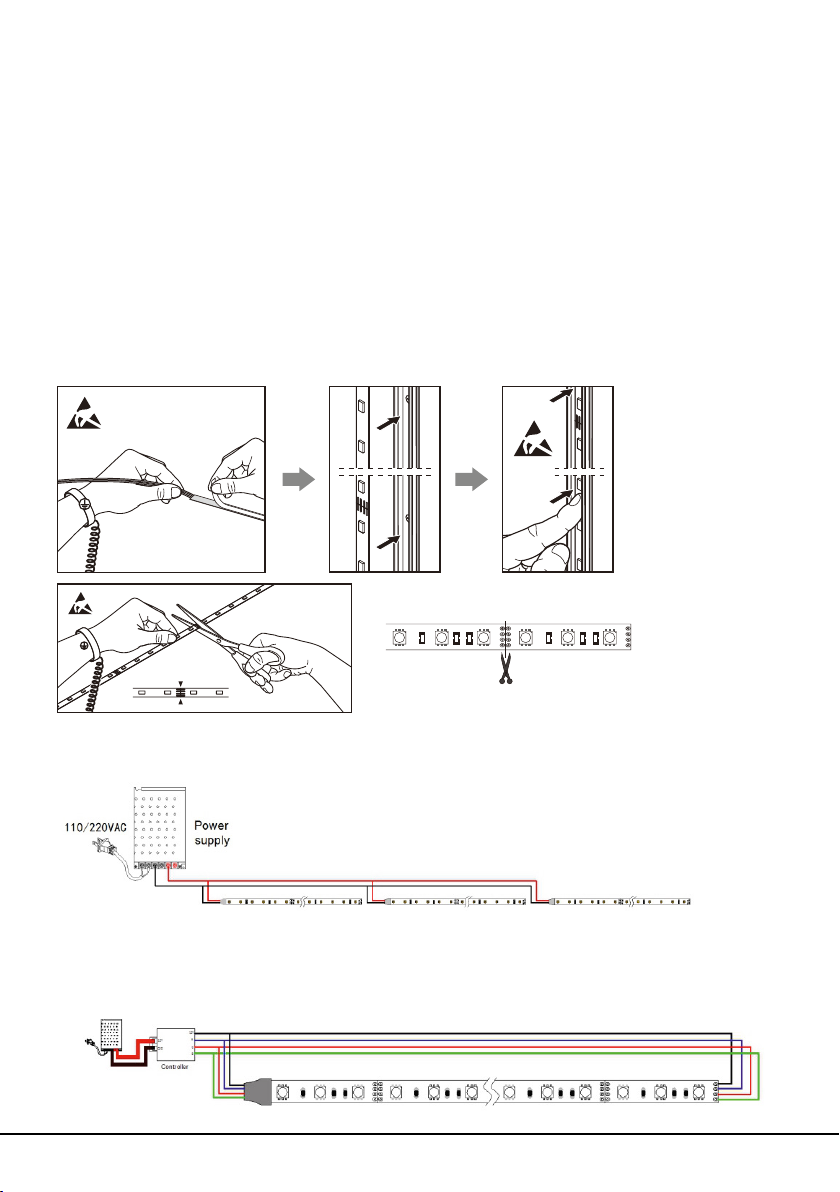

mit Netzteil / With power supply / avec bloc d‘alimentation / Con fuente de alimentación

/ Con alimentatore

mit Fernbedienung und Netzteil / with remote control and power supply unit / avec télé-

commande et adaptateur secteur / con mando a distancia y fuente de alimentación / con

telecomando e alimentatore

Last der Stromversorgung muss > 30 % sein als Leistung des LED-Streifens. Bei mehr als 14,4 W

pro Meter empﬁehlt sich ein Alu-Proﬁl für eine gute Wärmeableitung. /

Load of power supply must be > 30 % than power of LED strip. For more than 14.4 W per metre,

an aluminium proﬁle is recommended for good heat dissipation. /

La charge de l‘alimentation doit être > 30 % par rapport à la puissance de la bande LED. Au-delà de

14,4 W par mètre, il est recommandé d‘utiliser un proﬁlé en aluminium pour une bonne dissipation

de la chaleur. /

La carga de la fuente de alimentación debe ser superior al 30% de la potencia de la tira LED. Para

más de 14,4 W por metro, se recomienda un perﬁl de aluminio para una buena disipación del calor. /

Il carico dell‘alimentazione deve essere > 30 % della potenza della striscia LED. Per più di 14,4 W al

metro, si raccomanda un proﬁlo in alluminio per una buona dissipazione del calore.

RGB

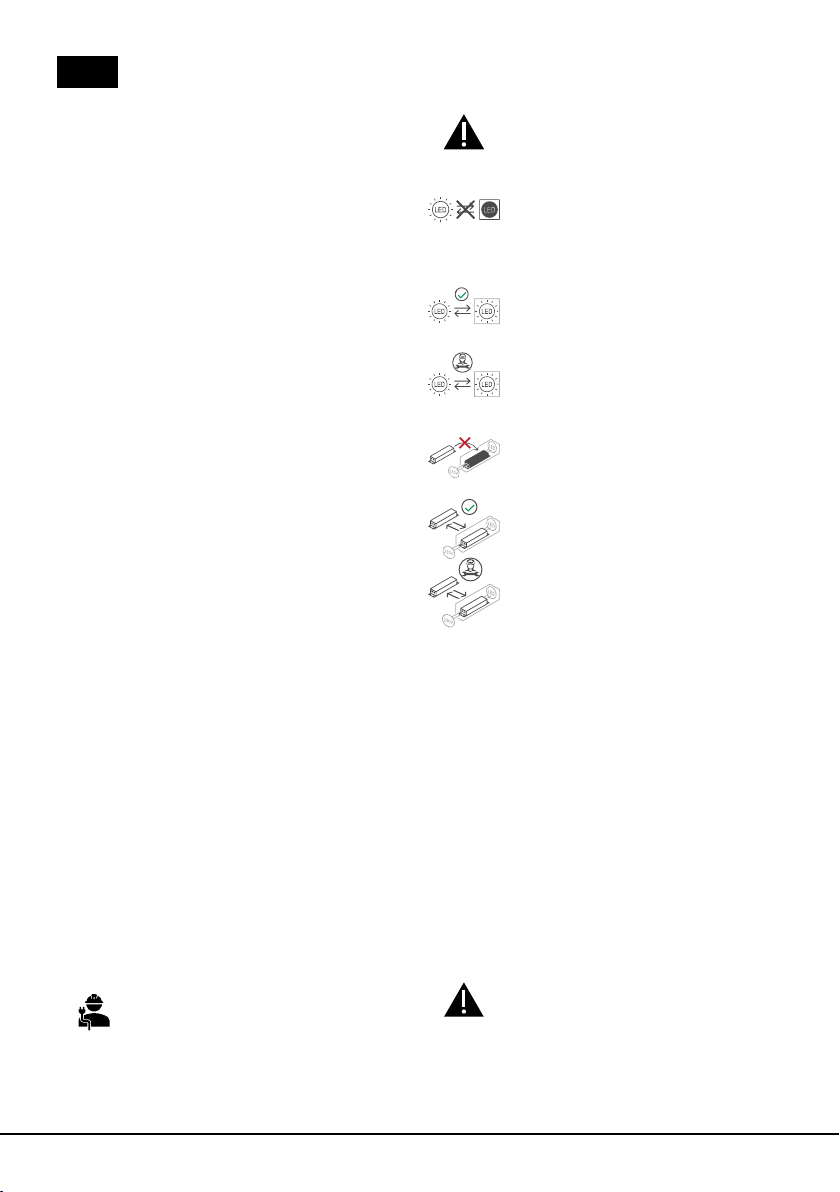

Achtung! Beachten Sie unbedingt

die allgemeinen Sicherheits- und

Warnhinweise.

Die Lichtquelle ist nicht aus-

tauschbar. Die gesamte Leuchte

muss ersetzt werden.

Die LED-Lichtquelle ist vom End-

nutzer austauschbar.

Die LED-Lichtquelle ist von einer

qualiﬁzierten Person austausch-

bar.

Das Vorschaltgerät ist nicht aus-

tauschbar.

Das Vorschaltgerät ist vom End-

nutzer austauschbar.

Das Vorschaltgerät ist von einer

qualiﬁzierten Person austauschbar.

Bestimmungsgemäße Verwendung /

Vorhersehbare Fehlanwendung

Dieses Produkt dient zur Beleuchtung. Wei-

tere Angaben zur bestimmungsgemäßen

Verwendung sind der Montageskizze zu ent-

nehmen. Keine starken, mechanischen Bean-

spruchungen oder starker Verschmutzung

aussetzen. Aus Sicherheitsgründen dürfen

Sie das Produkt nicht verändern und/oder

umbauen. Eine andere Verwendung, wie zu-

vor beschrieben, kann zur Beschädigung des

Produktes führen. Dies kann Gefahren her-

vorrufen, wie z.B. Kurzschluss, elektrischer

Schlag oder Brand.

Beim Schalten mehrerer Leuchten

muss ein Nulldurchgangsschalter

verwendet werden. Bewegungs-

melder müssen auch mit einem

Nulldurchgangsschalter ausgestat-

tet sein.

Vor der ersten Benutzung / Haftungs-

hinweise

Liebe Kundin, lieber Kunde,

entpacken Sie das Produkt vorsichtig und

prüfen Sie es auf Vollständigkeit und Un-

versehrtheit. Bei Beschädigungen am Kabel,

Glas oder den elektrischen Teilen darf die

Leuchte nicht betrieben werden. Wenden

Sie sich in solch einem Falle umgehend an

die unter Punkt 9 genannte Serviceadresse.

Lesen Sie diese Anleitung sorgfältig durch.

Sie vermeiden dadurch Fehler, die zu einer

Gefahr oder Funktionsstörung führen könn-

ten. Bewahren Sie die Anleitung für spätere

Fragen auf. Geben Sie die Anleitung an jeden

nachfolgenden Besitzer oder Benutzer des

Produkts weiter. Stellen Sie sicher, dass ge-

gebenenfalls jede erhaltene Ergänzung an

die Anleitung beigefügt ist. Der Hersteller

kann nicht für Personen- oder Sachschäden

verantwortlich und/oder haftbar gemacht

werden, die verursacht werden durch:

- unsachgemäße Montage

- vorgenommene Änderungen am Produkt

- nicht bestimmungsgemäße Verwendung

- Nichtbeachtung der vorliegenden Hinweise

Konformitätserklärung

Der vollständige Text der EU-Konformitäts-

erklärung ist unter der folgenden Internet-

adresse verfügbar:

https://www.dotlux.de/konformitaetserk-

laerungen/

Weitere Symbole

Beachten Sie immer die Symbole auf der

Verpackung und in dieser Montageanleitung.

Diese Anleitung setzt Fachkennt-

nisse voraus, die einer abgeschlos-

senen Ausbildung im Elektrohand-

werk entsprechen.

Bedienungsanleitung

Reinigung/ Wartung

Bei Reingungs-/Wartungsarbeiten

und vor dem Leuchtmittelwechsel

muss die Leuchte unbedingt

abkühlen und ausgeschaltet sein.

Überprüfen Sie die Spannungsfreiheit. Zur

regelmäßigen Reinigung (2-3 mal jährlich)

verwenden Sie ein trockenes oder leicht an-

gefeuchtetes Tuch und niemals Chemikalien

oder Scheuermittel. Für Edelstahlleuchten

empﬁehlt sich die Verwendung eines Edel-

stahlreinigers. Verwenden Sie nur die auf

der Verpackung angegebenen Leuchtmittel.

Folgende umweltbedingte Einﬂüsse können

unerwünschte Wirkungen auf die Oberﬂä-

che des Produktes haben: saurer Regen und

Boden, hoher Salzgehalt in der Luft, Reini-

gungsmittel, Dünger (inbesondere in Blu-

menbeeten), Streusalz, andere chemische

Substanzen (z.B. Pﬂanzenschutzmittel).

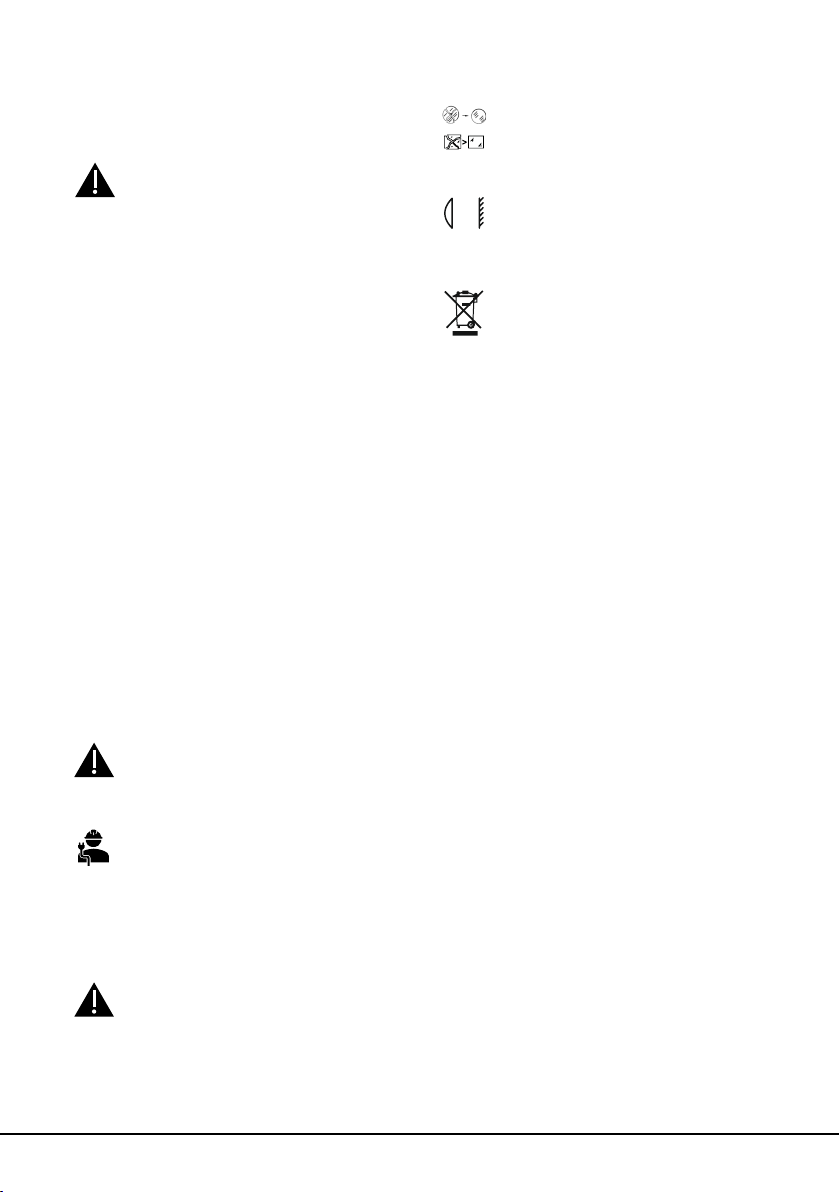

Sicherheits- und

Unfallverhütungsvorschriften

Beachten Sie für die Montage und die War-

tung die nationalen Montage- und Unfallver-

hütungsvorschriften.

ArbeitenSieniemalsbeianliegender

Spannung an der Leuchte. Achtung

- Lebensgefahr!

Der elektrische Anschluss darf nur

von einer Elektrofachkraft vorge-

nommen werden. Lassen Sie be-

schädigte elektrische Teile aus-

schließlich von einer Elektrofach-

kraft ersetzt.

Dieses Produkt und seine Verpa-

ckung enthalten Kleinteile, die von

Kindern verschluckt werden könen.

Halten Sie Kinder vom Produkt und

der Verpackung fern!

Ersetzen Sie umgehend jedes zer-

brochene Schutzglas. Verwende Sie

dabei ausschließlich Originalteile.

Mindestabstand zu beleuchteten

Gegenständen

Hinweise zur Entsorgung

Ab dem Zeitpunkt der Umsetzung

der europäischen Richtlinien

2012/19/EU und 2006/66/EG in na-

tionales Recht gilt folgendes: Elektrische und

elektronische Geräte sowie Batterien dürfen

nicht mit dem Hausmüll entsorgt werden.

Der Verbraucher ist gesetzlich verpﬂichtet,

elektrische und elektronische Geräte sowie

Batterien am Ende ihrer Lebensdauer an den

dafür eingerichteten, öffentlichen Sammel-

stellen oder an die Verkaufsstelle zurückzu-

geben. Einzelheiten dazu regelt das jeweilige

Landesrecht. Das Symbol auf dem Produkt,

der Gebrauchsanleitung oder der Verpa-

ckung weist auf diese Bestimmungen hin.

Mit der Wiederverwertung, der stofﬂichen

Verwertung oder anderen Formen der Ver-

wertung von Altgeräten/Batterien leisten Sie

einen wichtigen Beitrag.

Serviceadresse

DOTLUX GmbH

Richard-Stuecklen Str. 7, 91781 Weissenburg

Tel: +49 9141 / 4051 0

Fax: +49 9141 / 4051 999

info@dotlux.de

www.dotlux.de

X m

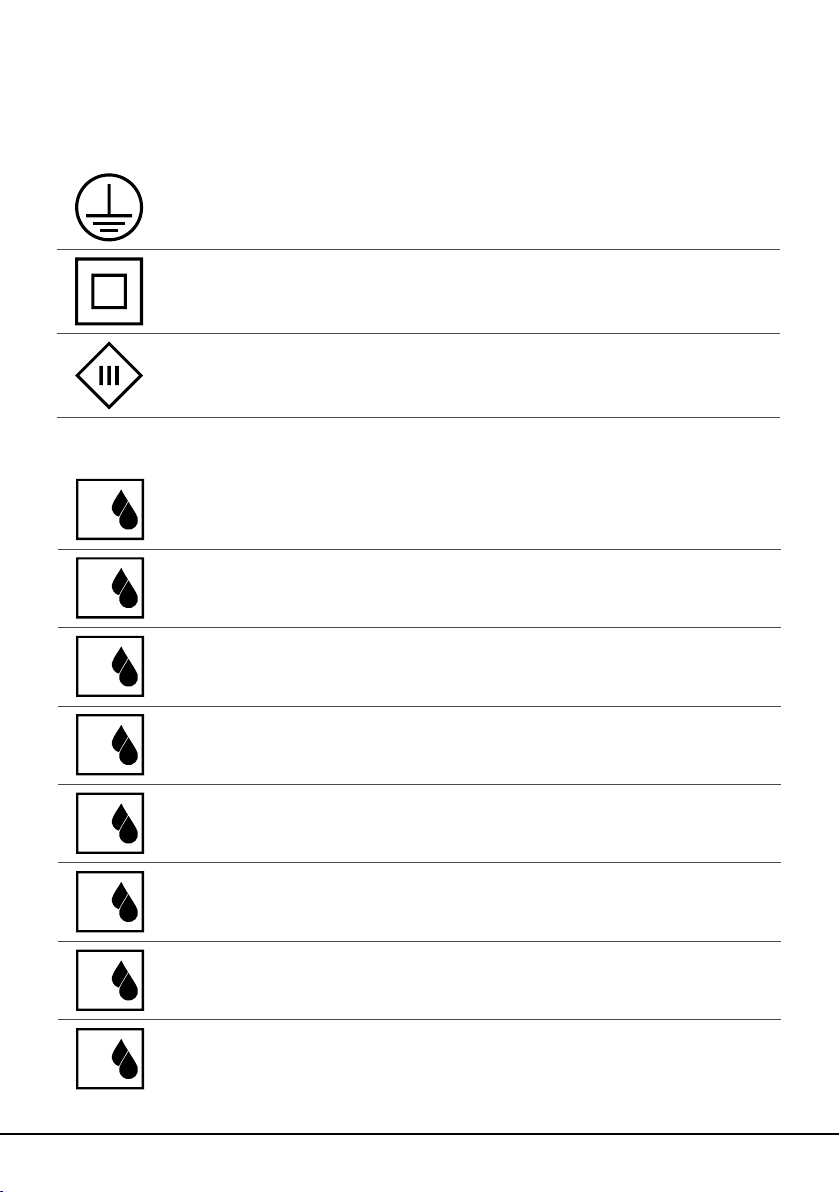

20 IP20 Schutz vor: Fremdkörpern mit ø ≥ 12,5 mm, Zugang mit den

Fingern oder ähnlichen Gegenständen. Kein Wasserschutz.

40 IP40

Schutz vor: Fremdkörpern mit ø ≥ 1,0 mm, Zugang mit Drähten

oder ähnlichen Gegenständen bis 1,0 mm Dicke. Kein Wasser-

schutz.

44 IP44

Schutz vor: Fremdkörpern mit ø ≥ 1,0 mm, Zugang mit Drähten

oder ähnlichen Gegenständen bis 1,0 mm Dicke. Spritzwasser

aus allen Richtungen (360°)

54 IP54

Schutz vor: Staubablagerungen (in schädigender Menge),

Spritzwasser aus allen Richtungen (360°), Vollständiger Schutz

gegen Berührung

65 IP65

Schutz vor: Staubeintritt (staubdicht), Strahlwasser aus einer

Düse aus allen Richtungen (360°). Vollständiger Schutz gegen

Berührung.

66 IP66 Schutz vor: Staubeintritt (staubdicht), starkem Strahlwasser.

Vollständiger Schutz gegen Berührung.

67 IP67 Schutz vor: Staubeintritt (staubdicht), Eintauchen bei festge-

elegtem Druck und Zeit. Vollständiger Schutz gegen Berührung.

69 IP69

Schutz vor: Staubeintritt (staubdicht), Schutz gegen Wasser

bei Hoch-/ Dampfstrahlreinigung, speziell Landwirtschaft. Voll-

ständiger Schutz gegen Berührung

Symbole Schutzart / Schutzklasse

Schutz-

klasse I

Das Produkt hat einen Schutzleiteranschluss. Schließen Sie

den Schutzleiter (grün-gelbe Ader) an die gekennzeichnete Er-

dungsschraube an.

Schutz-

klasse II

Die Produkt ist besonders isoliert und darf nicht an einen

Schutzleiter angeschlossen werden.

Schutz-

klasse III

Die Produkt darf nur an Sicherheitskleinspannung angeschlos-

sen werden.

The light source is not replaceable.

The entire luminaire must be repla

ced.

The LED light source is replaceable

by the end user.

The LED light source is replaceable

by a qualiﬁed person.

The ballast is not replaceable.

The ballast is replaceable by the

end user.

The ballast unit can be replaced by

a qualiﬁed person.

Intended Use / Foreseeable Misuse

This product is for lighting. Please see the

assembly drawing for further information

concerning intended use. Do not expose to

strong mechanical stress or heavy conta-

mination. For safety reasons, do not modify

and/or convert the product as any other use

may damage the product. This could lead

to hazards such as short circuit, electrical

shock or ﬁre.

When switching several luminaires,

a zero-crossing switch must be

used. Motion detectors must also

be equipped with a zero-crossing

switch.

Maintenance/ Care

Turn off the power and allow lamp

to cool down before cleaning,

maintaining or replacing the lamp!

Check that there is no voltage. Use a dry

or moist cloth for regular cleaning (2 or 3

times per year). Chemicals or abrasives

must never be used. A special stainless steel

cleaning agent is recommended for cleaning

stainless steel luminaires. The following en-

vironmental inﬂuences can have undesirable

Before Using / Notice of Liability

Dear customer,

please unpack the products carefully and

check that the delivery is complete and that

the units are undamaged. Do not operate

lamps with a damaged electrical part, cable

or glass. In cases of damaged components,

you should contact the mentioned service

address (point 9) immediately. Please read

these instructions carefully. Thereby mista-

kes are avoided that could lead to hazards or

malfunction. Keep the instructions and the

installation manual in a safe place for future

reference. The manual must be passed on to

all subsequent owners or users of the pro-

duct. Ensure that any supplements you may

receive have also been appended to the ma-

nual. The manufacturer cannot accept any

responsibility and/or liability for bodily injury

or property damage due to:

- improper installaon

- unauthorized modiﬁcation of the product

- improper use

- non-compliance with these instructions

Declaration of Conformity

The full text of the EU declaration of con-

formity is available at the following Internet

address:

https://www.dotlux.de/konformitaetserk-

laerungen/

Other Symbols

Always follow the symbols on the packaging

and in the instructions. The characters and

symbols are explained below:

This manual assumes knowledge

which corresponds to a complete

training as an electrician.

Attention! Basic safety precauti-

ons should always be followed.

User manual

Safety Precautions

Please observe the national installa-

tion and safety regulations during ins-

tallation, operation and maintenance.

Do not install the lamp when volta-

ge is applied the the lamp. Caution:

Danger to life!

Electrical connections may only be

carried out by a qualiﬁed electrici-

an. Damaged electronic parts my

only be replaced by a qualiﬁed elec-

trician.

This product and its packaging con-

tain small parts that can be swal-

lowed by children. For this reason,

the product and its packaging must

always be kept out of reach of chil-

dren.

Replace any broken protective

glass immediately. Always ensure

that only original parts are being

used.

Minimum distance to illuminated

objects

Disposal Instructions

After the implementation of Euro-

pean Directive 2012/19/EU and

2006/66/EG in the national legal

system, the following applies: Electric and

electronic devices as well as batteries must

not be disposed of with household waste.

Consumers are obliged by law to return elec-

trical and electronic devices as well as batte-

ries at the end of their service lives to the pu-

X m

blic collectingpoints set up for this purpose

of point of sale. Details to this are deﬁned

by the national law of the respective count-

ry. This symbol on the product, the instruc-

tion manual or the package indicates that

are product is subject to these regulations.

By recycling, reusing the materials or other

forms of utilising old devices/ batteries,

you are making an important contribution

to protecting our environment.

Service Address

DOTLUX GmbH

Richard-Stuecklen Str. 7, 91781 Weissenburg

Tel: +49 9141 / 4051 0

Fax: +49 9141 / 4051 999

info@dotlux.de

www.dotlux.de

effects on the surface of the product: acid

rain and soil, high salt content in the air, clea-

ning agents, fertiliser (especially in ﬂower

beds), de-icing salt, other chemical substan-

ces (e.g. pesticides). Only the lamps stated

on the packaging may be used.

1110

20 IP20 Protection against: Solid objects with ø ≥12.5 mm, contact with

fingers or similar objects. No protection against liquid ingress!

40 IP40

Protection against: Solid objects with ø ≥ 1.0 mm, contact with

wires, tools or similar objects with ø ≥ 1.0 mm. No protection

against liquid ingress!

44 IP44

Protection against: Solid objects with ø ≥ 1.0 mm, contact with

wires, tools or similar objects with ø ≥ 1.0 mm. Splashed water

from all directions (360°)

54 IP54

Protection against: Dust deposition (of a harmful amount), all

contact from solid objects. Splashed water from all directions

(360°),

65 IP65

Protection against: Dust ingress (dust-tight), all contact from

solid objects. Water ingress caused by a nozzle (low pressure

water jets) from all directions (360°).

66 IP66 Protection against: Dust ingress (dust-tight), all contact from

solid objects, powerful water jets

67 IP67

Protection against: Dust ingress (dust-tight), all contact from

solid objects, temporary immersion in water under deﬁned

conditions of pressure and time.

69 IP69

Protection against: Dust ingress (dust-tight), protection against

water in case of high pressure/ steam jet cleaning, especially

agriculture, complete protection against contact.

Symbols IP protection / Protection class

Protection

class I

The product has a connection for a protective earth conductor.

Connect the protective earth conductor (green-yellow wire) to

the corresponding marked earth screw.

Protection

class II

The product has special insulation and must not be connected

to a protective earth conductor.

Protection

class III

The product may only be connected to safety extra-low vol-

tage.

This manual suits for next models

Table of contents

Languages:

Other DOTLUX Lighting Equipment manuals

DOTLUX

DOTLUX 5080-0RGBW5M User manual

DOTLUX

DOTLUX STYLEbutler 5137-0FW050 User manual

DOTLUX

DOTLUX FLEXA TRACK Series User manual

DOTLUX

DOTLUX EXIT 3009-160180 User manual

DOTLUX

DOTLUX FLOORslim 5140-030120 User manual

DOTLUX

DOTLUX ACplus 5169-030160 User manual

DOTLUX

DOTLUX EXPLORERvisio User manual

DOTLUX

DOTLUX FLOOReco 5164-040120 User manual

DOTLUX

DOTLUX 4997-040270 User manual

DOTLUX

DOTLUX QUICK-FIX 2805-030120 User manual

DOTLUX

DOTLUX 5068-M User manual

DOTLUX

DOTLUX STICKtrack 4732-0FW110 User manual

DOTLUX

DOTLUX E27dekobirne User manual

DOTLUX

DOTLUX 2840-1 User manual

DOTLUX

DOTLUX 4938 User manual

DOTLUX

DOTLUX HIGHFORCEabs 4776-040120 User manual

DOTLUX

DOTLUX LUNAsilver-sensor User manual

DOTLUX

DOTLUX Lightshower Series User manual

DOTLUX

DOTLUX STYLEbutler 4277-240080 User manual

DOTLUX

DOTLUX CIRCLEugr-eco User manual

DOTLUX

DOTLUX 3943-027IP665M User manual

DOTLUX

DOTLUX EXIT 3363 User manual

DOTLUX

DOTLUX 4932-0FW120 User manual

DOTLUX

DOTLUX 5233 User manual

Popular Lighting Equipment manuals by other brands

Brizo

Brizo 8SP-MU-4 manual

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 installation instructions

IKEA

IKEA BJÖRKSPIREA manual

Laserworld

Laserworld Evolution Series ES-400RGB manual

Alien

Alien RG STAR user manual

EuroLite

EuroLite LED B-40 user manual

Qazqa

Qazqa Suplux SL 3 Black 103062 instruction manual

Commercial Electric

Commercial Electric 54568141 Use and care guide

CREE LIGHTING

CREE LIGHTING 304 Series installation instructions

Goobay

Goobay 49867 user manual

ECOMAN ITALIA

ECOMAN ITALIA LED T8 instruction manual

Alkalite

Alkalite Krypton KT-81 user manual

Clas Ohlson

Clas Ohlson GU10 manual

DTS

DTS DELTA 10 F user manual

ring

ring Solar Steplight manual

One Stop Gardens

One Stop Gardens 57696 Owner's manual & safety instructions

Chauvet DJ

Chauvet DJ COREpar UV120 ILS user manual

SIREM

SIREM Swimeo A2 instructions
