Dimplex SI 130TUR+ User manual

Montage- und

Gebrauchsanweisung

DeutschEnglishFrançais

Instructions d’installation

et d’utilisation

Installation and

Operating Instructions

Reversible

Sole/Wasser-

Wärmepumpe für

Innenaufstellung

SI 130TUR+

Reversible

Brine-to-Water

Heat Pump for

Indoor Installation

Pompe à chaleur

eau glycolée-eau

réversible pour

installation

intérieure

Bestell-Nr. / Order no. / Node commande : 452234.66.36 FD 9506

www.dimplex.de 452234.66.36 · FD 9506 DE-1

Deutsch

SI 130TUR+

Inhaltsverzeichnis

1 Bitte sofort lesen ........................................................................................................................ DE-2

1.1 Wichtige Hinweise ............................................................................................................................... DE-2

1.2 Bestimmungsgemäßer Gebrauch........................................................................................................ DE-2

1.3 Gesetzliche Vorschriften und Richtlinien ............................................................................................. DE-2

1.4 Energiesparende Handhabung der Wärmepumpe .............................................................................. DE-3

2 Verwendungszweck der Wärmepumpe.................................................................................... DE-3

2.1 Anwendungsbereich ............................................................................................................................ DE-3

2.2 Arbeitsweise ........................................................................................................................................ DE-3

2.3 Funktionsbeschreibung integrierte Wärmemengenzählung ................................................................ DE-3

3 Grundgerät.................................................................................................................................. DE-4

4 Zubehör ....................................................................................................................................... DE-4

4.1 Anschlussflansche ............................................................................................................................... DE-4

4.2 Externes Vier-Wege-Umschaltventil, Wasserseite .............................................................................. DE-4

4.3 Fernbedienung..................................................................................................................................... DE-4

4.4 Gebäudeleittechnik .............................................................................................................................. DE-5

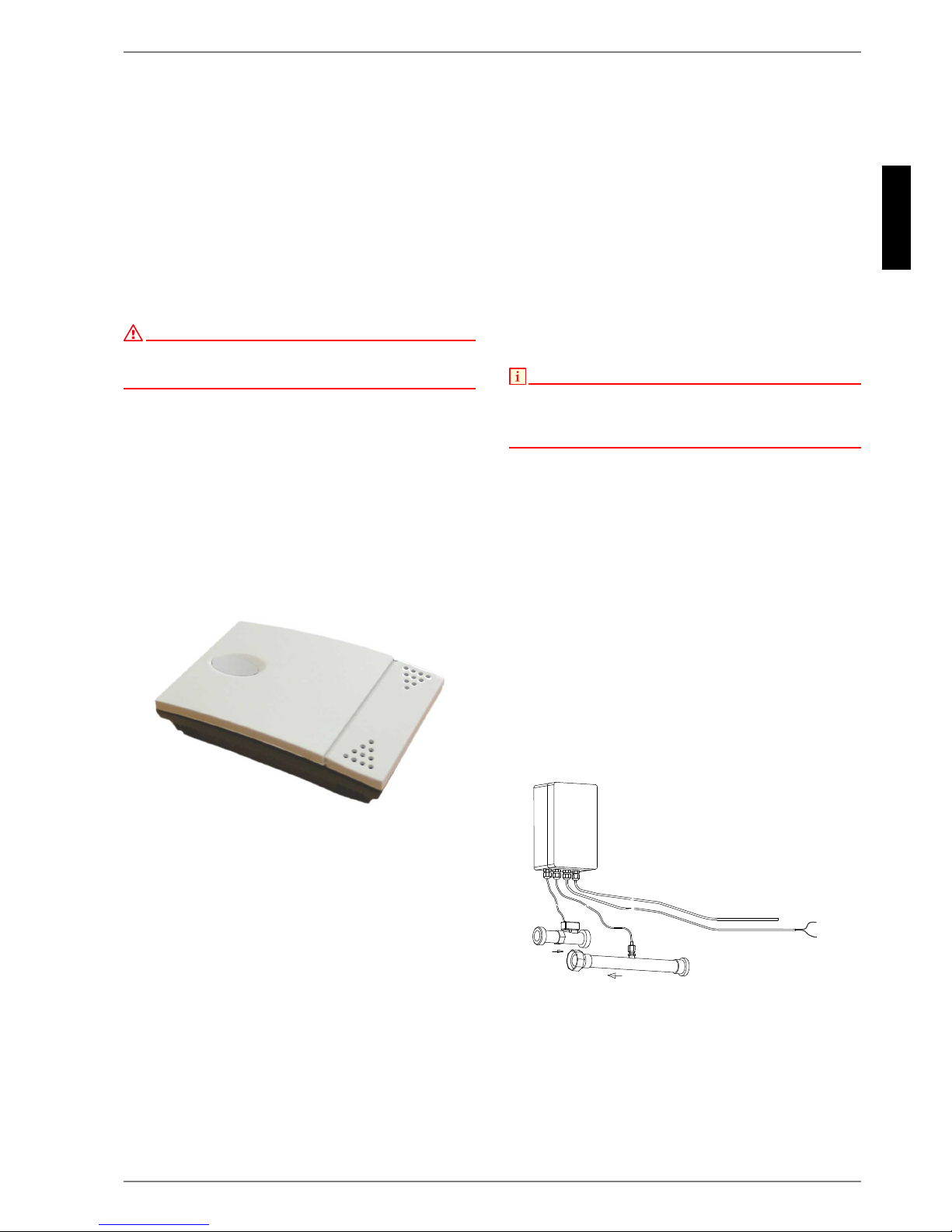

4.5 Raumklimastation ................................................................................................................................ DE-5

4.6 Wärmemengenzähler WMZ................................................................................................................. DE-5

5 Transport..................................................................................................................................... DE-6

6 Aufstellung.................................................................................................................................. DE-6

6.1 Allgemein ............................................................................................................................................. DE-6

6.2 Schallemissionen................................................................................................................................. DE-6

7 Montage....................................................................................................................................... DE-6

7.1 Allgemein ............................................................................................................................................. DE-6

7.2 Heizungs- und warmwasserseitiger Anschluss ...................................................................................DE-7

7.3 Wärmequellenseitiger Anschluss......................................................................................................... DE-7

7.4 Temperaturfühler ................................................................................................................................. DE-8

7.5 Elektrischer Anschluss......................................................................................................................... DE-9

8 Inbetriebnahme......................................................................................................................... DE-10

8.1 Allgemein ........................................................................................................................................... DE-10

8.2 Vorbereitung ...................................................................................................................................... DE-10

8.3 Vorgehensweise ................................................................................................................................ DE-10

9 Reinigung / Pflege .................................................................................................................... DE-11

9.1 Pflege................................................................................................................................................. DE-11

9.2 Reinigung Heizungsseite ................................................................................................................... DE-11

9.3 Reinigung Wärmequellenseite........................................................................................................... DE-11

9.4 Wartung ............................................................................................................................................. DE-11

10 Störungen / Fehlersuche ......................................................................................................... DE-11

11 Außerbetriebnahme / Entsorgung .......................................................................................... DE-11

12 Geräteinformation .................................................................................................................... DE-12

13 Garantieurkunde....................................................................................................................... DE-14

Anhang / Appendix / Annexes ............................................................................................................ A-I

Maßbild / Dimension drawing / Schéma coté .............................................................................................A-II

Diagramme / Characteristic Curves / Diagrammes...................................................................................A-III

Stromlaufpläne / Circuit diagrams / Schémas électriques..................................................................... A-VII

Hydraulische Einbindungsschemen / Hydraulic integration diagrams /

Schémas d’intégration hydraulique ........................................................................................................ A-XVI

Konformitätserklärung / Declaration of Conformity / Déclaration de conformité............................... A-XIX

Wartungsarbeiten / Maintenance work / Opérations de maintenance .................................................. A-XX

DE-2 452234.66.36 · FD 9506 www.dimplex.de

Deutsch

SI 130TUR+

1 Bitte sofort lesen

1.1 Wichtige Hinweise

ACHTUNG!

Arbeiten an der Wärmepumpe dürfen nur vom autorisierten und

sachkundigen Kundendienst durchgeführt werden.

ACHTUNG!

Für den Betrieb und die Wartung einer Wärmepumpe sind die rechtlichen

Anforderungen des Landes einzuhalten, in dem die Wärmepumpe

betrieben wird. Je nach Kältemittelfüllmenge ist die Dichtheit der

Wärmepumpe in regelmäßigen Abständen durch entsprechend

geschultes Personal zu überprüfen und zu protokollieren.

ACHTUNG!

Die Wärmepumpe darf nur bis zu einer Neigung von maximal 45° (in jeder

Richtung) gekippt werden.

ACHTUNG!

Vor der Inbetriebnahme ist die Transportsicherung zu entfernen.

ACHTUNG!

Vor Anschluss der Wärmepumpe Heizungsanlage spülen.

ACHTUNG!

Es wird empfohlen, die Wasserseite mit dem optional erhältlichen

Durchflussschalter auszustatten.

ACHTUNG!

Im Wärmequelleneintritt der Wärmepumpe ist der beiliegende

Schmutzfänger zu montieren, um den Verdampfer gegen

Verunreinigungen zu schützen.

ACHTUNG!

Es wird empfohlen, die Soleseite mit dem optional erhältlichen

Durchflussschalter auszustatten.

ACHTUNG!

Die Sole muss mindestens zu 25 % aus einem Frostschutz auf

Monoethylenglykol- oder Propylenglykolbasis bestehen und ist vor dem

Befüllen zu mischen.

ACHTUNG!

Beim Anschluss der Lastleitungen auf Rechtsdrehfeld achten (bei

falschem Drehfeld bringt die Wärmepumpe keine Leistung und ist sehr

laut).

ACHTUNG!

Es ist nicht zulässig über einen Relaisausgang mehr als eine elektronisch

geregelte Umwälzpumpe zu schalten.

ACHTUNG!

Die Inbetriebnahme erfolgt gemäß der Montage- und

Gebrauchsanweisung des Wärmepumpenmanager.

ACHTUNG!

Vor Öffnen des Gerätes sind alle Stromkreise spannungsfrei zu schalten.

1.2 Bestimmungsgemäßer

Gebrauch

Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver-

wendungszweck freigegeben. Ein anderer oder darüber hinaus

gehender Gebrauch gilt als nicht bestimmungsgemäß. Dazu

zählt auch die Beachtung der zugehörigen Projektierungsunter-

lagen. Änderungen oder Umbauten am Gerät sind zu unterlas-

sen.

1.3 Gesetzliche Vorschriften und

Richtlinien

Diese Wärmepumpe ist gemäß Artikel 1, Abschnitt 2 k) der EG-

Richtlinie 2006/42/EC (Maschinenrichtlinie) für den Gebrauch im

häuslichen Umfeld bestimmt und unterliegt damit den Anforde-

rungen der EG-Richtlinie 2006/95/EC (Niederspannungsrichtli-

nie). Sie ist damit ebenfalls für die Benutzung durch Laien zur

Beheizung von Läden, Büros und anderen ähnlichen Arbeitsum-

gebungen, von landwirtschaftlichen Betrieben und von Hotels,

Pensionen und ähnlichen oder anderen Wohneinrichtungen vor-

gesehen.

Die Wärmepumpe entspricht allen relevanten DIN-/VDE-Vor-

schriften und EG-Richtlinien. Diese können der CE-Erklärung im

Anhang entnommen werden.

Der elektrische Anschluss der Wärmepumpe muss nach den gül-

tigen VDE-, EN- und IEC-Normen ausgeführt werden. Außerdem

sind die Anschlussbedingungen der Versorgungsunternehmen

zu beachten.

Die Wärmepumpe ist entsprechend den einschlägigen Vorschrif-

ten in die Wärmequellen- und Heizungsanlage bzw. Kühlanlage

einzubinden.

Personen, insbesondere Kinder, die aufgrund ihrer physischen,

sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahren-

heit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu

benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anwei-

sung durch eine verantwortliche Person benutzen.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie

nicht mit dem Gerät spielen.

ACHTUNG!

Arbeiten an der Wärmepumpe dürfen nur vom autorisierten und

sachkundigen Kundendienst durchgeführt werden.

ACHTUNG!

Für den Betrieb und die Wartung einer Wärmepumpe sind die rechtlichen

Anforderungen des Landes einzuhalten, in dem die Wärmepumpe

betrieben wird. Je nach Kältemittelfüllmenge ist die Dichtheit der

Wärmepumpe in regelmäßigen Abständen durch entsprechend

geschultes Personal zu überprüfen und zu protokollieren.

Nähere Angaben dazu befinden sich im Kapitel Pflege / Reini-

gung.

www.dimplex.de 452234.66.36 · FD 9506 DE-3

Deutsch

SI 130TUR+

1.4 Energiesparende Handhabung

der Wärmepumpe

Durch das Betreiben dieser Wärmepumpe tragen Sie zur Scho-

nung unserer Umwelt bei. Für den effizienten Betrieb ist eine

sorgfältige Bemessung der Heizungsanlage bzw. Kühlanlage

und der Wärmequelle sehr wichtig. Dabei ist im Heizbetrieb be-

sonderes Augenmerk auf möglichst niedrige Wasservorlauftem-

peraturen zu richten. Darum sollten alle angeschlossenen Wär-

meverbraucher für niedrige Vorlauftemperaturen geeignet sein.

Eine um 1 K höhere Heizwassertemperatur steigert den elektri-

schen Energieverbrauch um ca. 2,5 %. Eine Niedertemperatur-

heizung mit Vorlauftemperaturen zwischen 30 °C und 50 °C ist

für einen energiesparenden Betrieb gut geeignet.

2 Verwendungszweck der

Wärmepumpe

2.1 Anwendungsbereich

Die Sole/Wasser-Wärmepumpe ist ausschließlich für die Erwär-

mung und Kühlung von Heizungswasser vorgesehen. Sie kann

in vorhandenen oder neu zu errichtenden Heizungsanlagen ein-

gesetzt werden. Als Wärmeträger in der Wärmequellenanlage

dient ein Gemisch aus Wasser und Frostschutz (Sole). Als Wär-

mequellenanlage können Erdsonden, Erdkollektoren oder ähnli-

che Anlagen genutzt werden.

2.2 Arbeitsweise

Heizen

Das Erdreich speichert Wärme, die von Sonne, Wind und Regen

eingebracht wird. Diese Erdwärme wird im Erdkollektor, in der

Erdsonde oder Ähnlichem von der Sole bei niedriger Temperatur

aufgenommen.

Eine Umwälzpumpe fördert dann die „erwärmte“ Sole in den Ver-

dampfer der Wärmepumpe. Dort wird diese Wärme an das Käl-

temittel im Kältekreislauf abgegeben. Dabei kühlt sich die Sole

wieder ab, so dass sie im Solekreis wieder Wärmeenergie auf-

nehmen kann.

Das Kältemittel wird vom elektrisch angetriebenen Verdichter an-

gesaugt, verdichtet und auf ein höheres Temperaturniveau „ge-

pumpt“. Die bei diesem Vorgang zugeführte elektrische Antriebs-

leistung geht nicht verloren, sondern wird größtenteils dem

Kältemittel zugeführt.

Daraufhin gelangt das Kältemittel in den Verflüssiger und über-

trägt hier wiederum seine Wärmeenergie an das Heizwasser.

Abhängig vom Betriebspunkt erwärmt sich so das erhitzte Heiz-

wasser auf bis zu 58 °C.

Kühlen

In der Betriebsart Kühlen werden Verdampfer und Verflüssiger in

ihrer Wirkungsweise umgekehrt.

Das Heizwasser gibt über den nun als Verdampfer arbeitenden

Verflüssiger die Wärme an das Kältemittel ab. Mit dem Verdich-

ter wird das Kältemittel auf ein höheres Temperaturniveau ge-

bracht. Über den Verflüssiger (im Heizbetrieb Verdampfer) ge-

langt die Wärme in die Sole und somit ins Erdreich.

2.3 Funktionsbeschreibung

integrierte

Wärmemengenzählung

Die Leistungsvorgaben des Verdichterherstellers bei unter-

schiedlichen Drucklagen sind in der Wärmepumpen-Software

hinterlegt. Zur Ermittlung der aktuellen Drucklage sind im Kälte-

kreis der Wärmepumpe zwei zusätzliche Drucksensoren vor und

nach dem Verdichter eingebaut. Aus den in der Software hinter-

legten Verdichterdaten und der aktuellen Drucklage kann die

momentane Heizleistung ermittelt werden. Das Integral der Heiz-

leistung über die Laufzeit ergibt die von der Wärmepumpe abge-

gebene Wärmemenge, die im Display des Managers getrennt für

Heizen, Warmwasser- und Schwimmbadbereitung angezeigt

wird.

DE-4 452234.66.36 · FD 9506 www.dimplex.de

Deutsch

SI 130TUR+

3 Grundgerät

Das Grundgerät besteht aus einer anschlussfertigen Wärme-

pumpe für Innenaufstellung mit Blechgehäuse, Schaltkasten und

integriertem Wärmepumpenmanager. Der Kältekreis ist „herme-

tisch geschlossen“ und enthält das vom Kyoto-Protokoll erfasste

fluorierte Kältemittel R410A mit einem GWP-Wert von 2088. Es

ist FCKW-frei, baut kein Ozon ab und ist nicht brennbar.

Im Schaltkasten sind alle für den Betrieb der Wärmepumpe not-

wendigen Bauteile angebracht. Ein Fühler für die Außentempe-

ratur mit Befestigungsmaterial und ein Schmutzfänger liegen der

Wärmepumpe bei. Die Zuleitung für Last- und Steuerspannung

ist bauseits zu verlegen.

Die Ansteuerung der bauseits zu stellenden Solepumpe ist über

den Schaltkasten zu realisieren. Dabei ist – falls erforderlich – für

diese ein Motorschutz vorzusehen.

Die Wärmequellenanlage mit Soleverteiler ist bauseits zu erstel-

len.

1) Steuerung

2) Verdampfer

3) Verflüssiger

4) Verdichter

5) Transportsicherung

6) Verflüssiger Warmwasser

4 Zubehör

4.1 Anschlussflansche

Durch den Einsatz der flachdichtenden Anschlussflansche kann

das Gerät optional auf Flanschanschluss umgestellt werden.

4.2 Externes Vier-Wege-

Umschaltventil, Wasserseite

Das externe Vier-Wege-Umschaltventil (Y12) ermöglicht einen

für Heizen und Kühlen optimierten Betrieb der reversiblen Sole/

Wasser-Wärmepumpe. Durch die Umschaltung der Flussrich-

tung wird der Wärmetauscher auf der Wasserseite sowohl im

Heiz- als auch im Kühlbetrieb im Gegenstrom optimal durch-

strömt. Der für die automatische Umschaltung notwendige elek-

tromotorische Stellantrieb wird vom Wärmepumpenmanager an-

gesteuert. (max. zulässiger Schaltstrom 2A).

Ohne Verwendung des externen Vier-Wege-Umschaltventils re-

duzieren sich die Heizleistungen und Leistungszahlen wie in der

Geräteinformation angegeben. Bei reinem Heizbetrieb ohne ex-

ternes Vier-Wege-Ventil sollte der hydraulische Anschluss so er-

folgen, dass der Wärmetauscher im Gegenstrom beaufschlagt

wird (Hinweise im Abschnitt 7.2 „Heizungs- und warmwassersei-

tiger Anschluss“ beachten).

Das externe Vier-Wege-Umschaltventil mit einer Stellzeit von

max. 60 Sekunden ist als Sonderzubehör erhältlich und sichert

eine mischerverlustfreie Umschaltung des Wasserdurchsatzes

über den gesamten Temperatureinsatzbereich.

In den im Anhang befindlichen hydraulischen und elektrischen

Schemen ist der grundlegende Aufbau zu erkennen. Eine detai-

lierte Montageanweisung liegt dem 4-Wege-Umschaltventil bei.

4.3 Fernbedienung

Als Komforterweiterung ist im Sonderzubehör eine Fernbe-

dienstation erhältlich. Bedienung und Menüführung sind iden-

tisch mit denen des Wärmepumpenmanagers. Der Anschluss er-

folgt über eine Schnittstelle (Sonderzubehör) mit Westernstecker

RJ 12.

HINWEIS

Bei Heizungsreglern mit abnehmbarem Bedienteil kann dieses direkt als

Fernbedienstation genutzt werden.













www.dimplex.de 452234.66.36 · FD 9506 DE-5

Deutsch

SI 130TUR+

4.4 Gebäudeleittechnik

Der Wärmepumpenmanager kann durch die Ergänzung der je-

weiligen Schnittstellen-Steckkarte an ein Netzwerk eines Gebäu-

deleitsystems angeschlossen werden. Für den genauen An-

schluss und die Parametrierung der Schnittstelle muss die

ergänzende Montageanweisung der Schnittstellenkarte beachtet

werden.

Für den Wärmepumpenmanager sind folgende Netzwerkverbin-

dungen möglich:

Modbus

EIB, KNX

Ethernet

ACHTUNG!

Bei einer externen Ansteuerung der Wärmepumpe bzw. der

Umwälzpumpen ist ein Durchflussschalter vorzusehen, der das

Einschalten des Verdichters bei fehlendem Volumenstrom verhindert.

4.5 Raumklimastation

Bei der Kühlung über Flächenheiz-/kühlsysteme erfolgt die Re-

gelung nach der an der Raumklimastation gemessenen Raum-

temperatur und Luftfeuchte.

Am Wärmepumpenmanager wird dazu die gewünschte Raum-

temperatur eingestellt. Aus der gemessenen Raumtemperatur

und Luftfeuchte des Referenzraumes wird die minimal mögliche

Kühlwassertemperatur berechnet. Das Regelverhalten der Küh-

lung wird durch die aktuell erfasste Raumtemperatur und die ein-

gestellte Raumsolltemperatur beeinflusst.

Abb. 4.1: Raumklimastation

4.6 Wärmemengenzähler WMZ

4.6.1 Allgemeine Beschreibung

Der Wärmemengenzähler (WMZ 25/32) dient dazu, die angege-

bene Wärmemenge zu erfassen. Er ist als Zubehör erhältlich.

Durch den vorhandenen Zusatzwärmetauscher werden für die

Erfassung der Wärmemenge zwei Wärmemengenzähler benö-

tigt.

Sensoren im Vor- und Rücklauf der Wärmetauscherleitungen

und ein Elektronikmodul erfassen die gemessenen Werte und

übertragen ein Signal an den Wärmepumpenmanager, der ab-

hängig von der aktuellen Betriebsart der Wärmepumpe (Heizen/

Warmwasser/Schwimmbad) die Wärmemenge in kWh aufsum-

miert und im Menü Betriebsdaten und Historie zur Anzeige

bringt.

HINWEIS

Der Wärmemengenzähler entspricht den Qualitätsanforderungen des

deutschen Marktanreizprogramms zur Förderung von effizienten

Wärmepumpen. Er unterliegt nicht der Eichpflicht und ist deshalb nicht

zur Heizkostenabrechnung verwendbar!

4.6.2 Hydraulische und elektrische

Einbindung des

Wärmemengenzählers

Zur Datenerfassung benötigt der Wärmemengenzähler zwei

Messeinrichtungen.

Das Messrohr für die Durchflussmessung

Dieses ist in den Wärmepumpenvorlauf (Durchflussrichtung

beachten) zu montieren.

Einen Temperatursensor (Kupferrohr mit Tauchhülse)

Dieser ist im Wärmepumpenrücklauf zu montieren.

Der Einbauort der beiden Messrohre sollte sich möglichst nahe

an der Wärmepumpe im Erzeugerkreis befinden.

Der Abstand zu Pumpen, Ventilen und anderen Einbauten ist zu

beachten, da Verwirbelungen zu Verfälschungen bei der Wärme-

mengenzählung führen können (empfohlen wird eine Beruhi-

gungsstrecke von 50 cm).

9RUODXI

LP5FNODXI

:0=*HKlXVH(OHNWURQLN

,PSXOV:lUPHPHQJHQ]lKOHU 1,';

9$&

9+]/13(

DE-6 452234.66.36 · FD 9506 www.dimplex.de

Deutsch

SI 130TUR+

5 Transport

Zum Transport mit einem Sack- oder Kesselkarren kann dieser

an der Stirnseite des Gerätes unter dem Transportschutz ange-

setzt werden.

Das Gerät kann zum Transport auf ebenem Untergrund von hin-

ten oder vorne mittels Hubwagen oder Gabelstapler angehoben

werden. Hierzu ist der Transportschutz nicht unbedingt notwen-

dig.

ACHTUNG!

Die Wärmepumpe darf nur bis zu einer Neigung von maximal 45° (in jeder

Richtung) gekippt werden.

Nach dem Transport ist die Transportsicherung im Gerät am

Boden beidseitig zu entfernen.

ACHTUNG!

Vor der Inbetriebnahme ist die Transportsicherung zu entfernen.

Zum Abnehmen der Fassadierung sind die einzelnen Deckel an

den jeweiligen Drehverschlüssen zu öffnen und nur leicht vom

Gerät weg zu kippen. Danach können sie nach oben aus der Hal-

terung gehoben werden.

6 Aufstellung

6.1 Allgemein

Die Sole/Wasser-Wärmepumpe muss in einem frostfreien und

trockenen Raum auf einer ebenen, glatten und waagerechte Flä-

che aufgestellt werden. Dabei sollte der Rahmen rundum dicht

am Boden anliegen, um eine ausreichende Schallabdichtung zu

gewährleisten. Ist dies nicht der Fall, können zusätzlich schall-

dämmende Maßnahmen notwendig werden.

Die Wärmepumpe muss so aufgestellt sein, dass ein Kunden-

diensteinsatz problemlos durchgeführt werden kann. Dies ist ge-

währleistet, wenn ein Abstand von ca. 1 m vor der Wärmepumpe

eingehalten wird.

Im Aufstellraum dürfen zu keiner Jahreszeit Frost oder höhere

Temperaturen als 25°C auftreten.

6.2 Schallemissionen

Aufgrund der wirkungsvollen Schallisolation arbeitet die Wärme-

pumpe sehr leise. Eine Schwingungsübertragung auf das Fun-

dament bzw. auf das Heizsystem wird durch interne Entkopp-

lungsmaßnahmen weitgehend verhindert.

7Montage

7.1 Allgemein

An der Wärmepumpe sind folgende Anschlüsse herzustellen:

Vor-/Rücklauf Sole (Wärmequellenanlage)

Vor-/Rücklauf Zusatzwärmetauscher

Vor-/Rücklauf Heizung

Spannungsversorgung

Temperaturfühler



7UDQVSRUWVLFKHUXQJ

HQWIHUQHQHLQVFKUDXEHQ

P

P

www.dimplex.de 452234.66.36 · FD 9506 DE-7

Deutsch

SI 130TUR+

7.2 Heizungs- und

warmwasserseitiger

Anschluss

ACHTUNG!

Vor Anschluss der Wärmepumpe Heizungsanlage spülen.

Bevor die heizwasserseitigen Anschlüsse der Wärmepumpe er-

folgen, muss die Heizungsanlage gespült werden, um eventuell

vorhandene Verunreinigungen, Reste von Dichtmaterial oder

Ähnliches, zu entfernen. Ein Ansammeln von Rückständen im

Verflüssiger kann zum Totalausfall der Wärmepumpe führen.

ACHTUNG!

Es wird empfohlen, die Wasserseite mit dem optional erhältlichen

Durchflussschalter auszustatten.

Nach erstellter heizungsseitiger Installation ist die Heizungsan-

lage zu füllen, zu entlüften und abzudrücken.

Beim Füllen der Anlage ist folgendes zu beachten:

unbehandeltes Füll- und Ergänzungswasser muss Trink-

wasserqualität haben

(farblos, klar, ohne Ablagerungen)

das Füll- und Ergänzungswasser muss vorfiltriert sein (Po-

renweite max. 5 µm).

Eine Steinbildung in Warmwasserheizungsanlagen kann nicht

vollständig vermieden werden, ist aber bei Anlagen mit Vorlauf-

temperaturen kleiner 60 °C vernachlässigbar gering.

Bei Mittel- und Hochtemperatur-Heizsysteme können auch Tem-

peraturen über 60 °C erreicht werden.

Daher sollten für das Füll- und Ergänzungswasser nach VDI

2035 Blatt 1 folgende Richtwerte eingehalten werden:

Es wird empfohlen, das optional erhältliche 4-Wege-Umschalt-

ventil zu verwenden. Eine genaue Beschreibung des Einbaus ist

der dem Ventil beiliegenden Anweisung zu entnehmen.

Hinweis:

Bei Nutzung der Wärmepumpe mit dem 4-Wege-Umschaltventil

ist es zwingend erforderlich, die hydraulischen Anschlüsse

gemäß der dem Ventil beiliegenden Anweisung herzustellen. Die

Anweisung beschreibt die genauere Vorgehensweise beim Auf-

bau der korrekten Hydraulik. Eine Nichtbeachtung führt zu Ein-

schränkungen im Wärmepumpenbetrieb.

Wichtig:

Die Hinweise/Einstellungen in der Anweisung des Wärmepum-

penmanagers sind unbedingt zu beachten und dementspre-

chend vorzunehmen; eine Nichtberücksichtigung führt zu Funkti-

onsstörungen.

Mindestheizwasserdurchsatz

Der Mindestheizwasserdurchsatz der Wärmepumpe ist in jedem

Betriebszustand der Heizungsanlage sicherzustellen. Dieses

kann z.B. durch Installation eines doppelt differenzdrucklosen

Verteilers erreicht werden.

Sofern Wärmepumpenmanager und Heizungsumwälzpumpen

betriebsbereit sind, arbeitet die Frostschutzfunktion des Wärme-

pumpenmanager. Bei Außerbetriebnahme der Wärmepumpe

oder Stromausfall ist die Anlage zu entleeren. Bei Wärme-

pumpenanlagen, an denen ein Stromausfall nicht erkannt wer-

den kann (Ferienhaus), ist der Heizungskreis mit einem geeigne-

ten Frostschutz zu betreiben.

7.3 Wärmequellenseitiger

Anschluss

Folgende Vorgehensweise ist beim Anschluss einzuhalten:

Die Soleleitung am Vor- und Rücklauf Wärmequelle der Wärme-

pumpe anschließen.

Dabei ist das hydraulische Einbindungsschema zu beachten.

ACHTUNG!

Im Wärmequelleneintritt der Wärmepumpe ist der beiliegende

Schmutzfänger zu montieren, um den Verdampfer gegen

Verunreinigungen zu schützen.

ACHTUNG!

Es wird empfohlen, die Soleseite mit dem optional erhältlichen

Durchflussschalter auszustatten.

Die Sole ist vor dem Befüllen der Anlage herzustellen. Die Sole-

konzentration muss mindestens 25 % betragen. Das gewährleis-

tet Frostsicherheit bis ca. -14 °C.

Es dürfen nur Frostschutzmittel auf Monoethylenglykol- oder

Propylenglykolbasis verwendet werden.

Die Wärmequellenanlage ist zu entlüften und auf Dichtheit zu

prüfen.

ACHTUNG!

Die Sole muss mindestens zu 25 % aus einem Frostschutz auf

Monoethylenglykol- oder Propylenglykolbasis bestehen und ist vor dem

Befüllen zu mischen.

HINWEIS

Im Wärmequellenkreis ist ein geeigneter Luftabscheider

(Mikroluftblasenabscheider) bauseits vorzusehen.

Gesamtheiz-

leistung in [kW]

Summe Erdalkalien

in mol/m³ bzw.

mmol/l

Gesamt-

härte in °dH

bis 200 2,0 11,2

200 bis 600 1,5 8,4

> 600 < 0,02 < 0,11

DE-8 452234.66.36 · FD 9506 www.dimplex.de

Deutsch

SI 130TUR+

7.4 Temperaturfühler

Folgende Temperaturfühler sind bereits eingebaut bzw. müssen

zusätzlich montiert werden:

Außentemperatur (R1) beigelegt (NTC-2)

Rücklauftemperatur Heizkreis (R2) eingebaut (NTC-10)

Rücklauftemperatur Primärkreis (R24) eingebaut (NTC-10)

Vorlauftemperatur Heizkreis (R9 ) eingebaut (NTC-10)

Vorlauftemperatur Primärkreis (R6) eingebaut (NTC-10)

7.4.1 Fühlerkennlinien

Die an den Wärmepumpenmanager anzuschließenden Temper-

aturfühler müssen der in Abb. 7.1 auf S. 8 gezeigten Fühlerk-

ennlinie entsprechen. Einzige Ausnahme ist der im Lieferumfang

der Wärmepumpe befindliche Außentemperaturfühler (siehe

Abb. 7.2 auf S. 8)

Abb. 7.1:Fühlerkennlinie NTC-10

Abb. 7.2:Fühlerkennlinie NTC-2 nach DIN 44574 Außentemperaturfühler

7.4.2 Montage des

Außentemperaturfühlers

Der Temperaturfühler muss so angebracht werden, dass sämtli-

che Witterungseinflüsse erfasst werden und der Messwert nicht

verfälscht wird.

an der Außenwand möglischst an der Nord- bzw.

Nordwestseite anbringen

nicht in „geschützter Lage“ (z.B. in einer Mauernische oder

unter dem Balkon) montieren

nicht in der Nähe von Fenstern, Türen, Abluftöffnungen,

Außenleuchten oder Wärmepumpen anbringen

zu keiner Jahreszeit direkter Sonneneinstrahlung aussetzen

Fühlerleitung: Länge max. 40 m; Adernquerschnitt min.

0,75 mm²; Außendurchmesser des Kabels 4-8 mm.

7.4.3 Montage der Anlegefühler

Die Montage der Anlegefühler ist nur notwendig, falls diese im

Lieferumfang der Wärmepumpe enthalten, aber nicht eingebaut

sind.

Die Anlegefühler können als Rohranlegefühler montiert oder in

die Tauchhülse des Kompaktverteilers eingesetzt werden.

Montage als Rohranlagefühler

Heizungsrohr von Lack, Rost und Zunder säubern

Gereinigte Fläche mit Wärmeleitpaste bestreichen (dünn

auftragen)

Fühler mit Schlauchschelle befestigen (gut festziehen, lose

Fühler führen zu Fehlfunktionen) und thermisch isolieren

7.4.4 Verteilsystem Hydraulik

Kompaktverteiler und doppelt differenzdruckloser Verteiler fun-

gieren als Schnittstelle zwischen der Wärmepumpe, dem Hei-

zungsverteilsystem, dem Pufferspeicher und evtl. auch dem

Warmwasserspeicher. Dabei wird statt vieler Einzelkomponen-

ten ein kompaktes System verwendet, um die Installation zu ver-

einfachen. Weitere Informationen sind der jeweiligen Monta-

geanweisung zu entnehmen.

Kompaktverteiler

Der Rücklauffühler kann in der Wärmepumpe verbleiben oder ist

in die Tauchhülse einzubringen. Der noch vorhandene Hohlraum

zwischen Fühler und Tauchhülse muss mit Wärmeleitpaste voll-

ständig ausgefüllt sein.

Doppelt differenzdruckloser Verteiler

Der Rücklauffühler muss in die Tauchhülse des doppelt differen-

zdrucklosen Verteilers eingebaut werden, um von den Heizkreis-

pumpen der Erzeuger- und Verbraucherkreise durchströmt zu

werden.

Temperatur in °C -20 -15 -10 -5 0 5 10

NTC-2 in k14,6 11,4 8,9 7,1 5,6 4,5 3,7

NTC-10 in k67,7 53,4 42,3 33,9 27,3 22,1 18,0

15 20 25 30 35 40 45 50 55 60

2,92,42,01,71,41,11,00,80,70,6

14,9 12,1 10,0 8,4 7,0 5,9 5,0 4,2 3,6 3,1

















   

$XHQWHPSHUDWXU>&@

:LGHUVWDQGVZHUW>N2KP@























   

$XHQWHPSHUDWXU>&@

:LGHUVWDQGVZHUW>N2KP@

6FKODXFKVFKHOOH

$QOHJHIKOHU

:lUPHLVROLHUXQJ

Other manuals for SI 130TUR+

Table of contents

Languages:

Other Dimplex Heat Pump manuals

Dimplex

Dimplex M Flex 0609 User guide

Dimplex

Dimplex SIW 6TU User manual

Dimplex

Dimplex SI 35TUR User guide

Dimplex

Dimplex SI 8 MR User manual

Dimplex

Dimplex LA 9TU User manual

Dimplex

Dimplex LI 9TES User manual

Dimplex

Dimplex LBW 300 User manual

Dimplex

Dimplex HPL 6S-TUW User manual

Dimplex

Dimplex WI 65TU User guide

Dimplex

Dimplex LIK 8TE User manual

Dimplex

Dimplex WI 10TU User guide

Dimplex

Dimplex LIA 0608HWCF M User guide

Dimplex

Dimplex WI 120TU User guide

Dimplex

Dimplex LA 11ASR User manual

Dimplex

Dimplex LA 16 MI User manual

Dimplex

Dimplex LA 9 PS User manual

Dimplex

Dimplex SI 75ZSR User manual

Dimplex

Dimplex WI 140TUR+ User manual

Dimplex

Dimplex SI 5USR User manual

Dimplex

Dimplex LA 60TU Operating instructions

Dimplex

Dimplex SI 100TE User manual

Dimplex

Dimplex LA 35TUR+ User manual

Dimplex

Dimplex LIK 12TU User manual

Dimplex

Dimplex LA 60S-TUR User guide

Popular Heat Pump manuals by other brands

MICROWELL

MICROWELL HP 1000 GREEN Installation and user manual

Sanyo

Sanyo SAP120FCH Service manual

Daikin

Daikin EHYHBH05AA Operation manual

Panasonic

Panasonic WH-SDF03E3E5 Design handbook

Bryant

Bryant 544B Specifications

Airxcel

Airxcel 45000 Series Installation, operation and maintenance instructions

Mitsubishi Electric

Mitsubishi Electric PUZ-SWM60VAA Service manual

Carrier

Carrier WSHP Open v3 Integration guide

TGM

TGM CTV14CN018A Technical manual

Carrier

Carrier 38MGQ Series installation instructions

Kokido

Kokido K2O K880BX/EU Owner's manual & installation guide

Viessmann

Viessmann VITOCAL 300-G PRO Type BW 2150 Installation and service instructions

Carrier

Carrier 48EZN installation instructions

Viessmann

Viessmann KWT Vitocal 350-G Pro Series Installation and service instructions for contractors

Ariston

Ariston NIMBUS user manual

Weishaupt

Weishaupt WWP L 7 Installation and operating instruction

GE Zoneline AZ85H09EAC datasheet

Bryant

Bryant Preferred Series installation instructions
