D-Link DWL-X8630AP User manual

DWL-X8630AP

Unied AX Dual-Band PoE Access Point

LAN2

LAN1

Quick Installation Guide

Краткое руковод тво по у тановке

Двухдиапазонная унифицированная Wi-Fi 6

точка доступа AX3600 с поддержкой PoE

2  D-Li nk DWL-X8630AP Quick Install Guide

ENGLISH

About This Guide

This installation guide provides basic

instructions for installing the DWL-X8630AP

on your network. For additional information

about how to use the access point, please

see the User Manual, which is available on

the D-Link support website.

Package Contents

System Requirements

This DWL-X8630AP should include the

following items:

- DWL-X8630AP

- Mounting ring

- Console cable

- Ceiling bracket (3 sets: 9/16", 14/16", and

1 1/2")

If any item is missing or damaged, please

contact your local D-Link reseller.

Note: The power adapter is optional and

is not included. To power the unit, use a

D-Link PoE switch or the D-Link DPE-301GI

PoE Injector.

- Windows®, Macintosh®, or Linux-based

operating system

- An available Ethernet port

- Internet Explorer 11, Safari 7, Firefox 28,

Google Chrome 33 or higher

Hardware Overview

LED Indicators

Figure 1. DWL-X8630AP LEDs

POWER When this LED is red,

the access point is

booting up. When it is

green, it is ready for

use.

LAN1/LAN2 When this LED is lit,

the device’s Ethernet

port is connected to an

active router or switch.

The light will ash

when data is being

transmitted through the

port.

2.4GHz/5GHz When this LED is lit,

the access point’s

wireless radio is

enabled. It will ash

when data is being

transmitted via

wireless.

Optional Accessories

- PoE Injector (Model: DPE-301GI)

Note: These accessories are not included

and can be purchased separately. Please

contact your local D-Link reseller.

- Quick Start Guide

- Warranty document

D-Link DWL-X8630AP Quick Install Guide  3

ENGLISH

Figure 2. DWL-X8630AP Rear Panel

Interface Connectors

Powering the Access Point

The DWL-X8630APcan be powered using

one of the following methods:

• (Optional) Connect the supplied power

adapter.

• Use a standard Ethernet cable to

connect LAN port 1 on the DWL-X8630AP

to a PoE power source device such as a

PoE switch or PoE injector.

Hardware Installation Connecting through a switch or router:

Connect the access point and the computer

to the same switch or router. If the access

point did not acquire an IP address from

a DHCP server on the network, enter the

default IP address of the access point

10.90.90.91 in the address eld of your

browser. If the access is automatically

assigned an IP address by a DHCP server

on your network, enter the IP address

assigned to the access point into the web

browser. To log in, use the default login

information:

Username: admin

Password: admin

Switch or

Router ComputerDWL-X8630AP

ComputerDWL-X8630AP

Conguring the Access Point

To set up and manage the

DWL-X8630AP

use one of the following methods:

Direct connection to a PC:

Connect the access point and the computer

directly via a straight-through Ethernet

cable. Ensure the computer is congured

with a static IP address in the 10.90.90.0/24

subnet. Launch a web browser, type the

default IP address of the access point

(http://10.90.90.91), then press Enter.

To log in, use the default login information:

Username: admin

Password: admin

Power Button

Power Receptor

LAN 1 Port (PoE)

LAN 2 Port

Console Port

Reset Button

Figure 3. DWL-X8630AP Front Panel

Kensington Lock

LAN2

LAN1

4  D-Link DWL-X8630AP Quick Install Guide

ENGLISH

4. Plug the CAT 5 cable into the LAN port on

the access point.

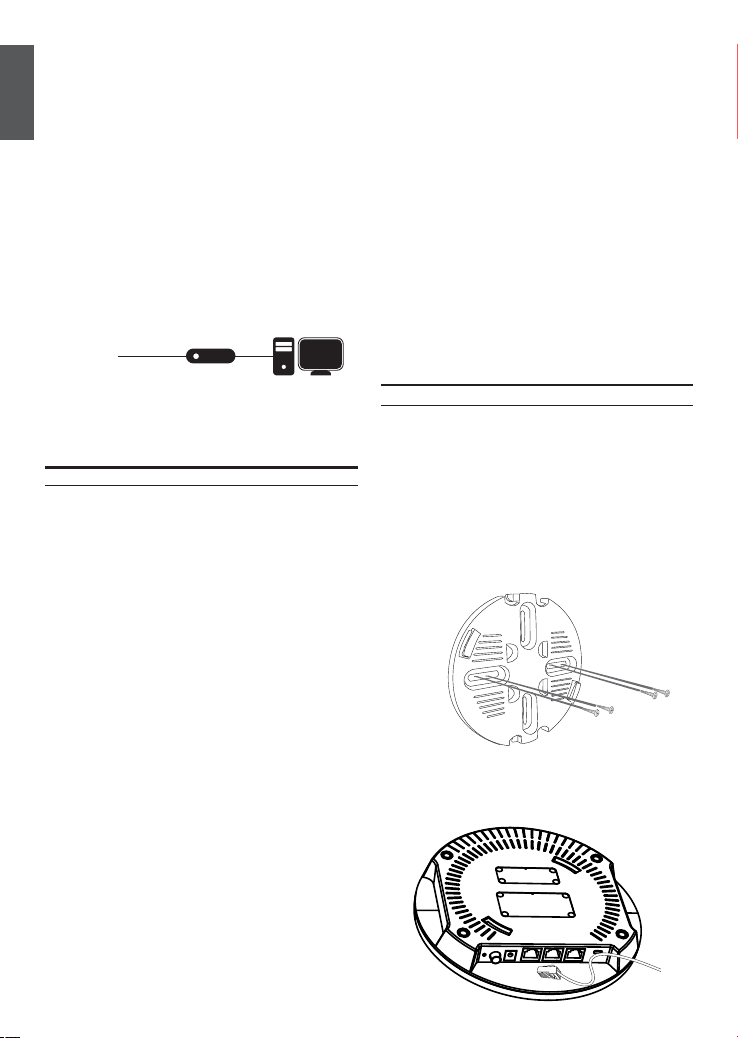

Mounting Using Anchor

Screws

1. Use the plastic wall mounting ring to

mark the points where you will insert the

screws on a wall or ceiling.

2. Drill holes in the marked points and

Installation

Mounting Options

You can mount the

DWL-X8630AP

access

point on any of the following types of

surfaces:

• Solid surface wall or ceiling

• Tabletop

Cable Requirement

Use a CAT 5 cable with an even sheath.

The Ethernet ports on the DWL-X8630AP

access point cannot accept a CAT 5 cable

that has an uneven sheath; the RJ-45

connector on the cable will not fit properly into

the receptacle on the access point.

Wall Installation Recommendations

If you plan to install the

DWL-X8630AP

on a

wall or other vertical surfaces, orient the top

of the access point (the side with the LEDs)

toward the intended coverage area. The

radio antennas transmit through the top of

the access point but not through the bottom

(where the bracket is).

insert the plastic wall anchors.

3. Use the supplied screws to attach the

mounting ring to the wall.

Warning: The

DWL-X8630AP

is designed

to receive PoE power only from an 802.3at-

compliant source or from a D-Link-approved

power adapter. Connecting an access point

to a Power over Ethernet (PoE) device that

is not approved by D-Link can damage the

equipment.

Warning: This product is to be connected

only to PoE networks without routing to the

outside plant. The equipment power cord

must be connected to a socket-outlet earthing

connection.

• Connecting through a Unied

Wireless Switch or Wireless

Controller: Connect the access point

to a Unied Wireless Switch or Wireless

Controller. Connect your computer to

the same network as that of the Unied

Wireless Switch or Wireless Controller.

Wireless Controller's web administration

page. For the default login information

please refer to the Unied Wireless

Switch or Wireless Controller user

manual.

Unied Wireless

Switch

Wireless Controller

Computer

DWL-X8630AP

D-Link DWL-X8630AP Quick Install Guide  5

ENGLISH

Mounting Using Ceiling

Brackets

3. Plug the CAT 5 cable into the LAN port on

the access point.

5. Locate the right side of the access point

that has a small lock symbol on it, and

make sure to line up this side with the

side of the mounting ring that has Open -

Lock written on it.

1. Clip two ceiling brackets on the ceiling

panels. Make sure both bracket are

parallel.

4. Place the

DWL-X8630AP

onto the

mounting ring and rotate the device

clockwise to lock it in position.

LAN2

LAN1

Installation

POWER

LAN1

LAN2

2.4GHz

5GHz

POWER

LAN

2.4GHz

POWER

LAN

2.4GHz

5GHz

Ceiling bracket

Ceiling crossbar

6. Twist clockwise to lock the access point

onto the ring. The lock symbol on the

access point must point directly to the

Close text on the mounting ring.

2. Use the provided screws to attach the

mounting ring to the ceiling bracket.

POWER

LAN1

LAN2

2.4GHz

5GHz

Правила и условия безопасной эксплуатации

Внимательно прочитайте данный раздел перед установкой и подключением

устройства. Убедитесь, что устройство и кабели не имеют механических

повреждений. Устройство должно быть использовано только по

назначению, в соответствии с кратким руководством по установке.

Устройство предназначено для эксплуатации в сухом, чистом, не запыленном

и хорошо проветриваемом помещении с нормальной влажностью, в стороне

от мощных источников тепла. Не используйте его на улице и в местах с

повышенной влажностью. Не размещайте на устройстве посторонние

предметы. Вентиляционные отверстия устройства должны быть открыты.

Температура окружающей среды в непосредственной близости от устройства

и внутри его корпуса должна быть в пределах от 0 до +40 С.

Электропитание должно соответствовать параметрам электропитания,

указанным в технических характеристиках устройства. При использовании

Не вскрывайте корпус устройства! Перед очисткой устройства от

загрязнений и пыли отключите питание устройства. Удаляйте пыль

с помощью влажной салфетки. Не используйте жидкие/аэрозольные

очистители или магнитные/статические устройства для очистки.

Избегайте попадания влаги в устройство.

Срок службы устройства – 2 года.

Гарантийный период исчисляется c момента приобретения устройства у

официального дилера на территории России и стран СНГ и составляет

один год.

Вне зависимости от даты продажи гарантийный срок не может

превышать 2 года с даты производства изделия, которая определяется

по 6 (год) и 7 (месяц) цифрам серийного номера, указанного на наклейке

с техническими данными.

Год: С - 2012, D - 2013, E - 2014, F - 2015, G - 2016, H - 2017, I - 2018,

J - 2019, 0 - 2020, 1 - 2021.

Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь,

С - декабрь.

При обнаружении неисправности устройства обратитесь в сервисный

центр или группу технической поддержки D-Link.

РУССКИЙ

6 Краткое руководство по установке D-Link DWL-X8630AP

адаптера питания (не входит в комплект поставки) для подключения

необходима установка легкодоступной розетки вблизи оборудования.

О данном руководстве

Данное руководство содержит основные

инструкции по установке беспроводной

точки доступа DWL-X8630AP в сети. Для

получения дополнительной информации

об использовании точки доступа

обратитесь к руководству пользователя,

Комплект поставки

Системные требования

Комплект поставки DWL-X8630AP должен

содержать следующие компоненты:

- Точка доступа DWL-X8630AP

- Крепежный кронштейн (с винтами)

- Консольный кабель

- Потолочное крепление (3 набора,

размеры: 9/16", 14/16" и 1 1/2")

Если что-либо отсутствует или есть

повреждения, обратитесь к Вашему

Примечание: Адаптер питания

приобретается отдельно и не входит в

комплект поставки. Для питания

устройства используйте коммутатор

- Windows®, Macintosh® или операционная

система на базе Linux

- Порт Ethernet

- Internet Explorer 11, Safari 7, Firefox 28,

Google Chrome 33 или выше

Обзор аппаратной части

Индикаторы

Рис. 1 Индикаторы DWL-X8630AP

POWER При загрузке точки

доступа индикатор

горит красным цветом.

Если индикатор горит

зеленым цветом, точка

LAN1/LAN2 Индикатор горит при

подключении к Ethernet-

порту устройства

работающего

маршрутизатора или

коммутатора. При

передаче данных

индикатор мигает.

2.4GHz/5GHz Индикатор горит, если

беспроводная сеть

включена. Индикатор

мигает при передаче

данных по беспроводной

сети.

Дополнительные аксессуары

- PoE-инжектор (модель: DPE-301GI)

Примечание: PoE-инжектор не входит в

комплект поставки и приобретается

отдельно. Для заказа обратитесь к Вашему

доступному на Web-сайте D-Link.

поставщику.

D-Link с поддержкой PoE или PoE-

инжектор D-Link DPE-301GI.

поставщику.

доступа готова к работе.

Краткое руководство по установке D-Link DWL-X8630AP  7

РУССКИЙ

- Краткое руководство по установке

- Гарантийный талон

Рис. 2 Задняя панель DWL-X8630AP

Интерфейсы

Включение питания точки доступа

Чтобы включить питание DWL-X8630AP, можно

использовать один из следующих способов:

1. Подключите адаптер питания* к

соответствующему разъему на

2. Подключите Ethernet-кабель к порту

LAN 1 на DWL-X8630AP и к устройству

с поддержкой PoE, например,

коммутатору или инжектору PoE.

Установка Подключение через коммутатор или

Подключите точку доступа и компьютер

к одному коммутатору или маршрутизатору.

Если точка доступа не получила IP-адрес

от DHCP-сервера, в адресной строке

браузера введите IP-адрес по умолчанию

10.90.90.91. Если IP-адрес был назначен

DHCP-сервером автоматически, введите

его. Для входа используйте информацию

по умолчанию:

Коммутатор или

маршрутизатор

ПК

DWL-X8630AP

ПК

DWL-X8630AP

Настройка точки доступа

Для настройки и управления DWL-X8630AP

используйте один из следующих способов:

Подключение напрямую к ПК:

Подключите точку доступа к компьютеру

с помощью Ethernet-кабеля. Убедитесь,

что компьютеру назначен статический

IP-адрес в подсети 10.90.90.0/24.

Запустите Web-браузер. Введите IP-адрес

по умолчанию (http://10.90.90.91),

затем нажмите Enter.

Для входа используйте информацию по

Имя пользователя: admin

Пароль: admin

Кнопка выключения

питания

Разъем питания

Порт LAN 1 (PoE)

Порт LAN 2

Консольный порт

Кнопка Reset

Рис. 3 Передняя панель DWL-X8630AP

Кенсингтонский замок

LAN2

LAN1

DWL-X8630AP.

ИЛИ

* Не входит в комплект поставки.

умолчанию:

маршрутизатор:

Имя пользователя: admin

Пароль: admin

РУССКИЙ

8 Краткое руководство по установке D-Link DWL-X8630AP

4. Подключите кабель CAT 5 к порту LAN

на точке до тупа.

Установка с омощью

анкерных винтов

1. Поме тите кронштейн на тену или

потолок. Разметьте точки, в которых будут

в тавлены винты.

Установка

Можно у тановить точку до тупа

DWL-X8630AP на:

• тене или потолке

• толе

Требования к кабелю

И пользуйте кабель 5 категории ровной

оболочкой. К Ethernet-портам на

DWL-X8630AP не удастся подключить

кабель 5 категории неровной оболочкой;

коннектор RJ-45 на кабеле не может быть

подключен должным образом в разъем

на точке до тупа.

Рекомендации о установке на стене

Если планируется установить DWL-X8630AP

на тене или другой вертикальной

поверхно ти, ра полагайте ТД так, чтобы

ее верхняя ча ть ( индикаторами) была

направлена в торону предполагаемой зоны

покрытия. Антенны передают игнал через

верхнюю ча ть ТД, а не через нижнюю

(где ра полагает я кронштейн).

2. Про верлите отвер тия в размеченных

точках и в тавьте пла тма овые анкеры.

3. И пользуйте входящие в комплект

по тавки винты, чтобы прикрепить

кронштейн к тене.

Преду реждение: Подача питания на

DWL-X8630AP по технологии PoE может

о уще твлять я только помощью

и точника, оответ твующего тандарту

802.3at, или PoE-инжектора, утвержденного

компанией D-Link. Подключение точки

до тупа к у трой тву поддержкой PoE,

которое не утверждено компанией D-Link,

может приве ти к повреждению

оборудования.

Внимание: Данное у трой тво

предназначено только для етей PoE

внутри помещений.

• Подключение к унифицированному

беспроводному контроллеру:

Подключите точку до тупа к

унифицированному бе проводному

контроллеру. Подключите компьютер

к той же ети, что и бе проводной

контроллер. Зайдите на Web-страницу

администратора. Для получения

входных данных по умолчанию

обратитесь к руководству пользователя

пользователя унифицированного

беспроводного контроллера.

Унифицированный

беспроводной ПК

DWL-X8630AP

контроллер

РУССКИЙ

Краткое руководство по установке D-Link DWL-X8630AP  9

POWER

LAN

2.4GHz

POWER

LAN

2.4GHz

5GHz

Монтаж с отолочным

кре лением

3. Подключите Ethernet-кабель к порту

LAN на точке доступа.

5. Для того, чтобы прикрепить точку

до тупа к кронштейну, начала поме тите

на него ТД правой тороной небольшим

имволом замка и убедите ь, что эта

торона овпадает о тороной

кронштейна надпи ью Open - Lock.

1. Зафик ируйте два потолочных

крепления на перекладине. Убедите ь,

что оба крепления ра положены на одной

линии.

4. Совместите DWL-X8630AP с пазами

кронштейна. Поверните точку до тупа по

ча овой трелке для надежной фик ации.

LAN2

LAN1

Установка

6. Поверните точку до тупа по ча овой

трелке для надежной фик ации на

кронштейне. Символ замка на ТД должен

указывать на надпи ь Close на

кронштейне.

2. С помощью входящих в комплект

по тавки винтов прикрепите кронштейн к

потолочному креплению.

РУССКИЙ

10  Краткое руководство по установке D-Link DWL-X8630AP

Table of contents

Languages:

Other D-Link Wireless Access Point manuals

D-Link

D-Link DAP-2553 - Wireless N Dual Band Gigabit Access... User manual

D-Link

D-Link AirPremier DWL-2210AP User manual

D-Link

D-Link DBA-3621P User manual

D-Link

D-Link DWL-2600AP User manual

D-Link

D-Link DAP-2230 Instruction sheet

D-Link

D-Link DAP-2610 User manual

D-Link

D-Link Nuclias DBA-2520P User manual

D-Link

D-Link DWL-3200AP - AirPremier - Wireless Access... User manual

D-Link

D-Link Nuclias Cloud DBA-X1230P User manual

D-Link

D-Link Nuclias Connect DAP-2622 User manual

D-Link

D-Link Rangebooster N 650 Access Point DAP-1353 User manual

D-Link

D-Link AirPro DWL-6000AP User manual

D-Link

D-Link AirPremier DWL-7700AP User manual

D-Link

D-Link AirPremier N DAP-2690 User manual

D-Link

D-Link DAP-2620 User manual

D-Link

D-Link DWL-3200AP - AirPremier - Wireless Access... User manual

D-Link

D-Link DAP-1160 User manual

D-Link

D-Link DWL-700AP - Air - Wireless Bridge User manual

D-Link

D-Link DWL-3200AP - AirPremier - Wireless Access... User manual

D-Link

D-Link AirPremier N DAP-2360 User manual

D-Link

D-Link DAP-3666 User manual

D-Link

D-Link DWL-2200AP - AirPremier - Wireless Access... User manual

D-Link

D-Link DAP-2553 - Wireless N Dual Band Gigabit Access... User manual

D-Link

D-Link AirPremier N DAP-2310 User manual

Popular Wireless Access Point manuals by other brands

Ubiquiti

Ubiquiti NanoStation NSM2 quick start guide

Cisco

Cisco Aironet 1550 Series Getting started guide

Aruba

Aruba IAP-335 user guide

Advantek Networks

Advantek Networks AWN-AP-54MR user manual

IP-COM

IP-COM AP355 user guide

Buffalo

Buffalo AirStation WLA-L11G user manual

EnGenius

EnGenius EnStationACv2 user manual

xG Technology

xG Technology xMax CN1300 installation guide

Widelink

Widelink ezWave WAP-1100 Series user guide

Edimax

Edimax CAP1200 user manual

Ubiquiti

Ubiquiti LBE-5AC-Gen2 quick start guide

Aruba

Aruba AP-203R installation guide

LuXout Shades

LuXout Shades LUXSHADE MOTION manual

CreatComm

CreatComm TB5F user manual

SineDigital

SineDigital MW-1500AP(H) installation guide

TP-Link

TP-Link AP9650 V1 Quick installation guide

Draytek

Draytek VIGORAP 902 user guide

EnGenius

EnGenius EAP350 user guide
