D-Link DAP-2660 User manual
This document will guide you through the basic installation
process for your new D-Link Wireless AC Access Point.
DAP-2660
Documentation also available on
CD and via the D-Link Website
Quick Installation Guide
Wireless AC1200 Concurrent Dual Band PoE Access Point
D-Link DAP-2660 Quick Install Guide
2
ENGLISH
DAP-2660 Quick Install Guide
This installation guide provides basic instructions for installing the DAP-2660 Wireless Access
Point on your network. For additional information about how to use the Access Point, please
see the User’s Manual which is available on the CD included in this package or from the
D-Link support website.
System Requirements
Minimum System Requirements:
• CD-ROM Drive
• an Ethernet port, or an installed Ethernet adapter
• Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 or later versions of these
browsers
1. Package Contents
DAP-2660 802.11ac Access Point
Power Adapter
Mounting Brackets
Ethernet Cable
CD-ROM
If any of the above items are missing, please contact your reseller.
Note: Using a power supply with a different voltage than the one included with the DAP-2660
will cause damage and void the warranty for this product.
D-Link DAP-2660 Quick Install Guide 3
ENGLISH
2. Hardware Overview
LED
Power/Status LED - Dual color (Red/green)
. Flash Red during booting up or malfunction
. Static Green while it’s ready/working
. Solid Red while boot up fail
. Flash Green while traffic is passing through.
Interfaces
Power Receptor
LAN Port (PoE)
D-Link DAP-2660 Quick Install Guide
4
ENGLISH
2. Connect the access point and your computer to the same switch. Manage the
access point from the computer.
Enter 192.168.0.50 in the address field of your browser, which is the default IP
address of the access point.
Log in to the Administration Web pages. The default login information is:
Username: admin
Password: (Leave the password field blank)
Power on the access point
To power on the DAP-2660, you can use ONE of the following methods:
1. Connect the supplied power adapter, OR
2. Plug one end of your Ethernet cable into the LAN port of the DAP-2660, and the
other end into a port on a PoE switch.
Congure the access point
To set up and manage the DAP-2660, use one of the following methods:
1. Connect the access point and your computer directly via a straight-through
Ethernet cable. Manage the access point from the computer.
Ensure your computer is congured with a static IP address in 192.168.0.0/24
subnet.
Launch a web browser, type the default IP address of the access point
(http://192.168.0.50) and then press Enter.
Log in to the Administration Web pages. The default login information is:
Username: admin
Password: (Leave the password eld blank)
ComputerDAP-2660
3. Installation
Switch ComputerDAP-2660
D-Link DAP-2660 Quick Install Guide 5
ENGLISH

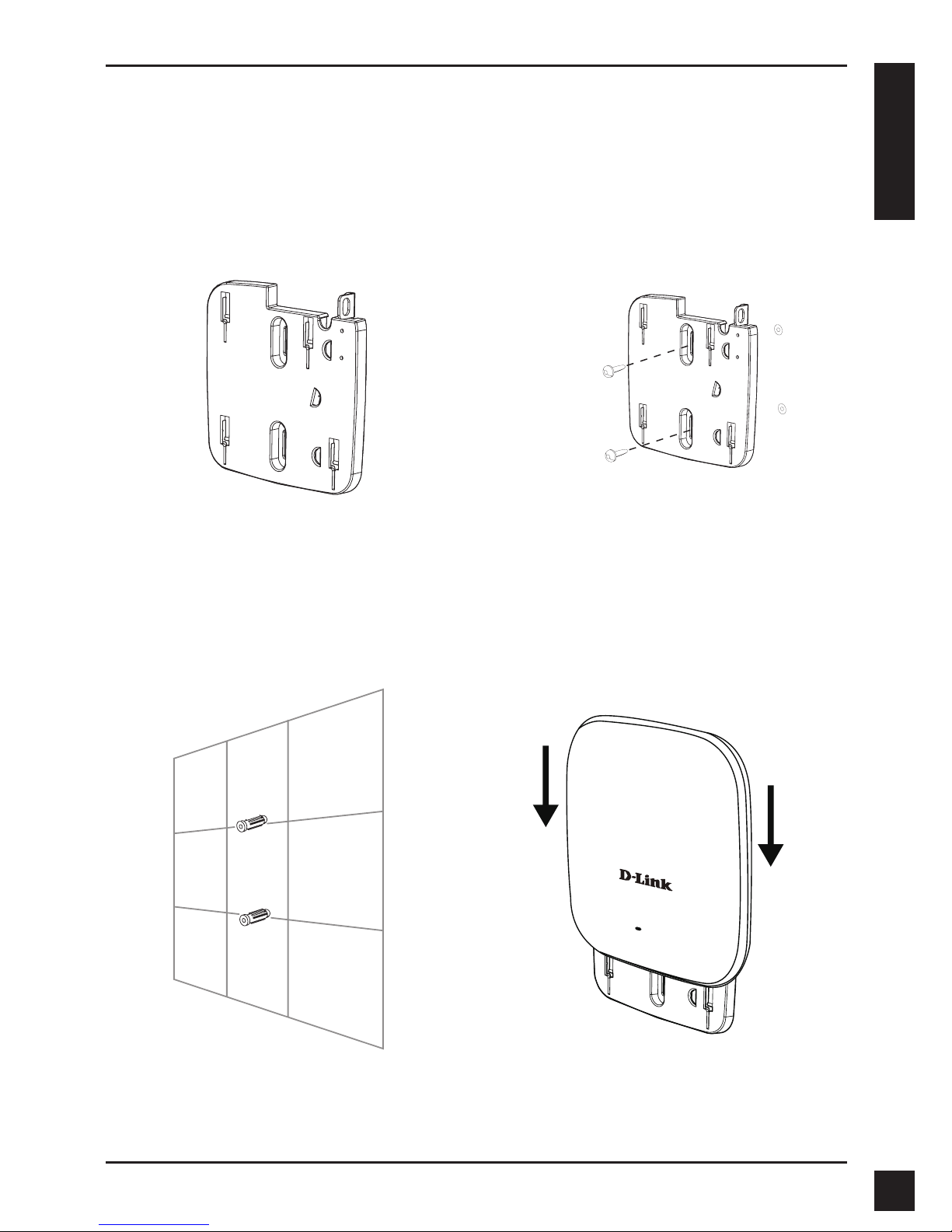

Solid wall or ceiling
Installation
1. Place the mounting bracket on a wall or
ceiling.
5. Plug the Ethernet cable into the LAN
port on the access point.
6. To attach the access point to the
mounting bracket.
2. Mark the points where you will insert the
screws. Take out the mounting ring.
3. Drill holes in the marked points and
insert the plastic wall anchors.
4. Use the supplied screws to attach the
mounting ring to the wall.
D-Link DAP-2660 Quick Install Guide
6
ENGLISH
1. Clip two ceiling brackets onto the ceiling
panels. Make sure both brackets are in
line with each other.
2. Use the provided screws to attach the
mounting ring to the ceiling bracket.
3. Plug the Ethernet cable into the LAN
port on the access point.
4. Place the DAP-2660’s male bracket
in the mounting bracket’s female
bracket. Click DAP-2660 and the
mounting bracket to lock in position.
Ceiling bracket
Ceiling crossbar
Mounting with a ceiling bracket
Installation
TECHNICAL SUPPORT
United Kingdom (Mon-Fri) , Website: http://www.dlink.com
Home Wireless/Broadband 0871 873 3000 (9.00am–06.00pm, Sat 10.00am-02.00pm)
Managed, Smart, & Wireless Switches, or Firewalls 0871 873 0909 (09.00am- 05.30pm)
(BT 10ppm, other carriers may vary.)
Ireland (Mon-Fri), Website: http://www.dlink.com
All Products 1890 886 899 (09.00am-06.00pm, Sat 10.00am-02.00pm)
Phone rates: €0.05ppm peak, €0.045ppm off peak times
D-Link DAP-2660 Quick Install Guide 7
DEUTSCH
DAP-2660 Installationsanleitung
Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation des
DAP-2660 Wireless Access Point in Ihrem Netzwerk. Zusätzliche Informationen zur
Verwendung des Access Point nden Sie im Benutzerhandbuch, das Ihnen auf der CD,
die diesem Paket beiliegt, oder über die D-Link Support-Website zur Verfügung steht.
Systemanforderungen
Mindestsystemanforderungen:
• CD-ROM-Laufwerk
• ein Ethernet-Port oder ein installierter Ethernet-Adapter
• Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 oder spätere Versionen
dieser Browser
1. Packungsinhalt
DAP-2660 802.11ac Access Point
Netzteil (Stromadapter)
Halterungen
Ethernet-Kabel
CD-ROM
Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren
Fachhändler.
Hinweis: Die Verwendung eines Netzteils mit einer anderen Spannung als jener des mit
dem DAP-2660 mitgelieferten Netzteils führt zu Schäden. In diesem Falle erlischt der
Garantieanspruch für dieses Produkt.
2. Hardware-Überblick
LED
Betriebsanzeige-/Status-LED - Zweifarbige LED-Anzeige (Rot/Grün)
Blinkt rot während Kaltstart oder Störung
. Durchgehend grün bei Betriebsbereitschaft/Betrieb
. Durchgehend rot bei fehlgeschlagenem Hochfahrvorgang
. Blinkt grün bei durchlaufendem Datenverkehr.
Schnittstellen
Adapterbuchse
LAN-Port (PoE)
D-Link DAP-2660 Quick Install Guide
8
DEUTSCH
2. Schließen Sie den Access Point und Ihren Computer an den gleichen Switch an.
Führen Sie die Verwaltungsaufgaben für den Access Point von Ihrem Computer
aus durch.
Geben Sie in der Adresszeile Ihres Browsers 192.168.0.50 ein. Das ist die
Standard-IP-Adresse des Access Point.
Melden Sie sich auf den Administrations-Webseiten an. Die standardmäßigen
Anmeldeinformationen lauten:
Username (Benutzername): admin
Password (Kennwort): (Lassen Sie das Feld leer)
Access Point - Stromzufuhr
Zur Stromversorgung des DAP-2660 wählen Sie EINE der folgenden Optionen:
1. Schließen Sie das mitgelieferte Netzteil (Stromadapter) an das Gerät an ODER
2. Stecken Sie ein Ende Ihres Ethernet-Kabels in den LAN-Port des DAP-2660 und
das andere Ende in einen Port an einem PoE-Switch.
Access Point - Konguration
Um Ihren DAP-2660 einzurichten und zu verwalten, verwenden Sie eine der
folgenden Methoden:
1. Verbinden Sie den Access Point und Ihren Computer direkt über ein Straight-
Through-Kabel (1:1 Kabel) Ethernet-Kabel miteinander. Verwaltung des Access
Point über Ihren Computer.
Stellen Sie sicher, dass Ihr Computer mit einer statischen IP-Adresse im Subnetz
192.168.0.0/24 konguriert ist.
Öffnen Sie einen Webbrowser, geben Sie die Standard-IP-Adresse des Access
Point (http://192.168.0.50) ein und drücken Sie dann auf die Eingabetaste.
Melden Sie sich auf den Administrations-Webseiten an. Die standardmäßigen
Anmeldeinformationen lauten:
Username (Benutzername): admin
Password (Kennwort): (Lassen Sie das Feld leer)
ComputerDAP-2660
3. Installation
Switch ComputerDAP-2660
D-Link DAP-2660 Quick Install Guide 9
DEUTSCH
Massive Wand oder Decke
Installation
1. Bestimmen Sie einen Platz für die
Montagehalterung an einer Wand
oder Decke.
5. Stecken Sie das Ethernet-Kabel in
den LAN-Port am Access Point.
6. Bringen Sie den Access Point auf der
Halterung an.
2. Markieren Sie die Punkte, an denen die
Schrauben angebracht werden sollen.
Entnehmen Sie den Befestigungsring der
Verpackung.
3. Bohren Sie Löcher an den von Ihnen
gekennzeichneten Stellen und setzen Sie
die Plastikdübel in die Bohrlöcher ein.
4. Bringen Sie den Befestigungsring
mithilfe der mitgelieferten Schrauben
an der Wand an.
D-Link DAP-2660 Quick Install Guide
10
DEUTSCH
