Crimson F37 User manual

1F37-0004

Manuel D’instructionsManual de Instrucciones

Instruction Manual

www.crimsonav.com support@crimsonav.com

Flat Wall Mount

For 13”-37” TV’s / Weight Capacity: 80 lb

F37 F37S

! !

WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM IMPROPER

INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE BEGINNING.

Do not use this product for any purpose not explicitly specied by Crimson AV. Improper installation may

cause property damage or personal injury. If you do not understand these directions, or have doubts about

the safety of the installation, contact Crimson AV Customer Service or call a qualied contractor. Crimson AV is

not liable for damage or injury caused by incorrect mounting, assembly, or use.

The hardware provided with this product, is exclusively intended for installation on walls made of solid wood,

concrete, cinder block or solid wood columns with a maximum of 5/8” of drywall. For walls made of other

materials, for example hollow bricks, please consult your installer and/or specialist supplier.

DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT

WARNING!

2F37-0004

¡ADVERTENCIA! LA INSTALACIÓN O EL MONTAJE INAPROPIADOS PUEDEN PROVOCAR

LESIONES, DAÑOS MATERIALES O INCLUSO LA MUERTE. ANTES DE COMENZAR, LEA

LAS SIGUIENTES ADVERTENCIAS.

No utilice este producto para ningún n que no sea explícitamente especicado por Crimson

AV. Una instalación inadecuada puede provocar daños materiales o lesiones personales. Si

no entiende las instrucciones de montaje o tiene alguna duda sobre la seguridad de la insta-

lación, contacte con Crimson AV o llame a un operario cualicado. Crimson AV no es respon-

sable de daños o lesiones causados por el montaje, ensamblaje o uso incorrectos.

El ferretería que incluye este producto, es exclusivamente destinado a ser instalado en las

paredes de madera maciza, hormigón, bloques de concreto o columnas de madera sólida con

un máximo de 16 mm de drywall. Para las paredes hechas de otros materiales, por ejemplo,

ladrillos huecos, por favor consulte a su instalador y / o distribuidor especializado.

NO EXCEDA LA CAPACIDAD DE PESO MÁXIMA PARA ESTE PRODUCTO.

iADVERTENCIA!

AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL

RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-

MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS

SUIVANTS.

N’utilisez pas ce produit à une n non spéciée expressément par Crimson AV. Une installation incor-

recte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez

pas ces instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez contacter

le service clientèle de Crimson AV ou un installateur qualié. Crimson AV n’est pas responsable des

dommages ou des préjudices causés par un montage, un assemblage ou une utilisation incorrects.

Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois

massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de

plaques de plâtre. Pour les murs faits d’autres matériaux, comme la brique creuse, s’il vous plaît

consulter votre installateur et / ou fournisseur spécialisé.

NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.

AVERTISSEMENT

3F37-0004

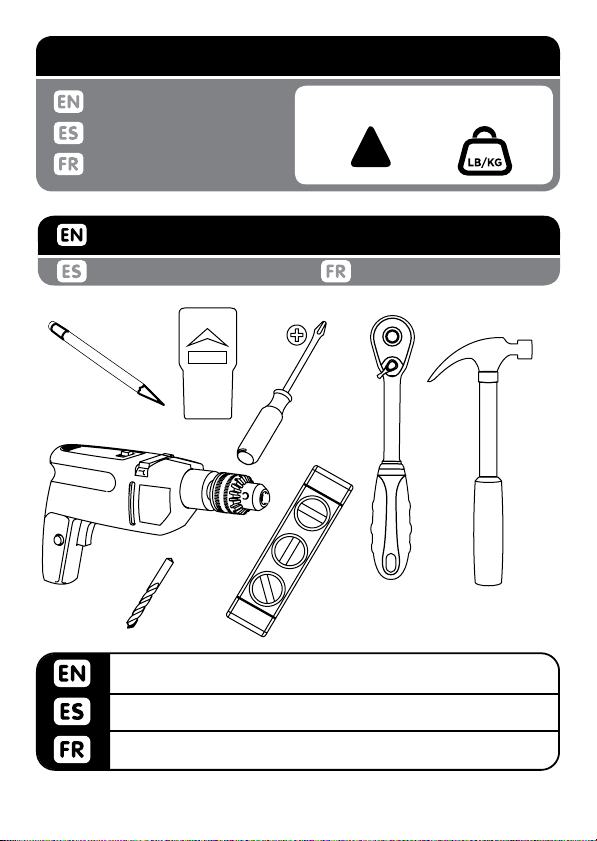

WEIGHT CAPACITY

Maximum Weight Capacity

Peso máximo de pantalla

Poids maximal de l’écran

80lb / 36kg

CAUTION!

TOOLS REQUIRED

Herramientas necesarias Outils nécessaires

Wood bit 4mm - 5/32”. Masonary bit 10mm - 3/8”. Socket

wrench 3/8”. Hammer if necessary.

Madera poco 4mm - 5/32”. Mampostería poco 10mm - 3/8”.

3/8” llave. Martillar si es necesario.

Peu de bois de 4 mm - 5/32”. peu maçonnerie 10mm - 3/8”.

3/8” Clé à douille. Marteau si nécessaire.

4F37-0004

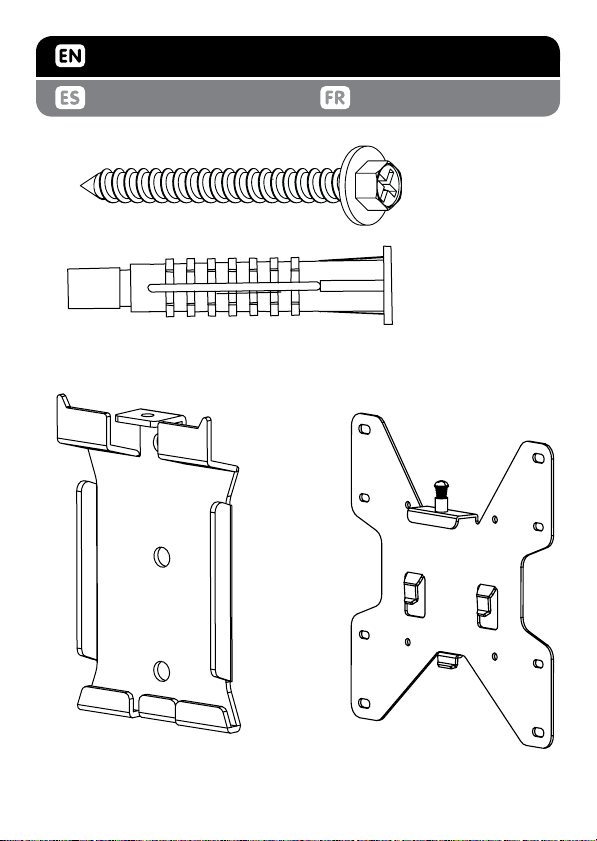

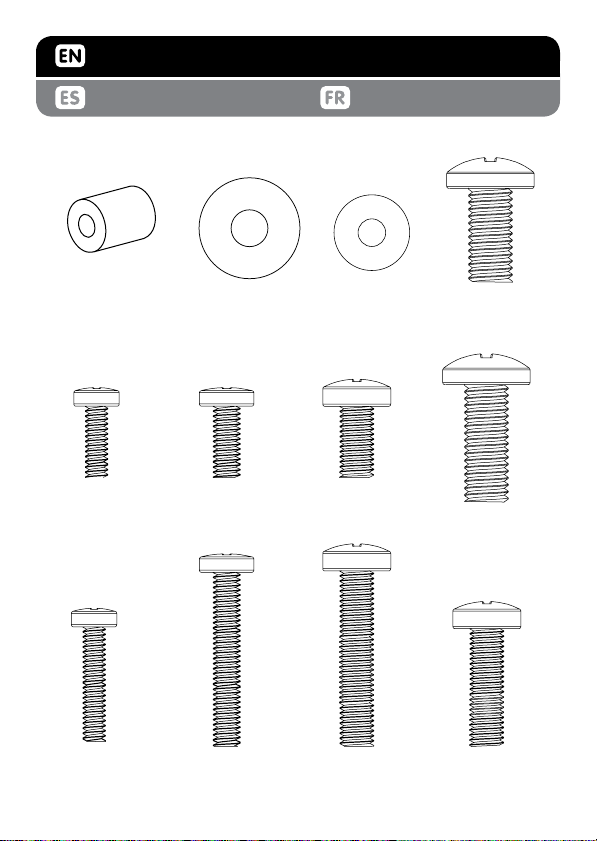

PACKAGE CONTENTS

Contenido del paquete Contenu de l’emballage

M4 / M5 / M6

C (4)

M8 Washer

D (8)

M4 x 12mm

I (4)

M5 x 30mm

N (4)

M6 x 12mm

K (4)

M6 x 20mm

P (4)

M6 x 30mm

O (4)

M5 x 12mm

J (4)

M4 x 20mm

M (4)

M8 x 20mm

R (4)

M8 x 16mm

Q (4)

M5 Washer

E (4)

5F37-0004

PACKAGE CONTENTS

Contenido del paquete Contenu de l’emballage

B (3)

H (1)G (1)

#14 x 2.5”

A (3)

6F37-0004

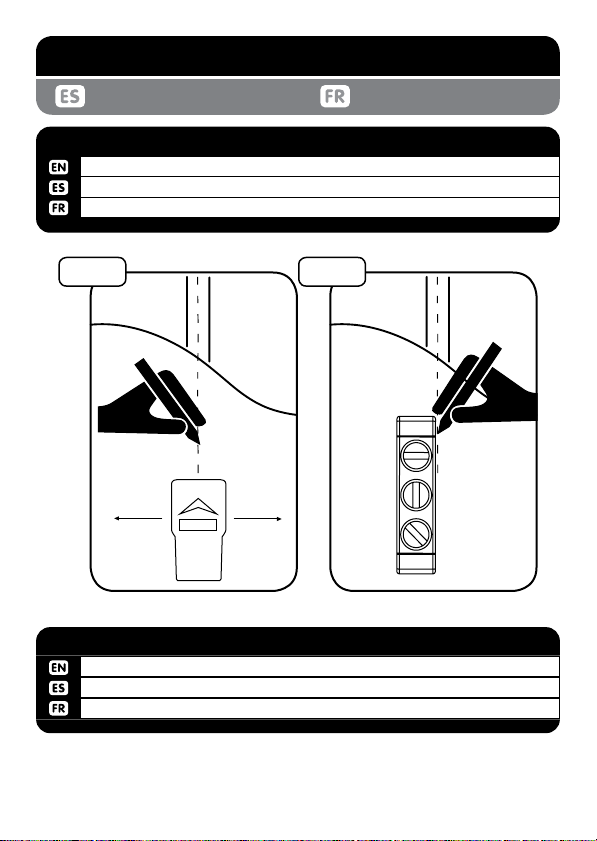

INSTALL INSTRUCTIONS

Instrucciones de instalación Instructions d’installation

Using stud nder locate center of stud.

Uso de localizador de montantes de ubicar el centro del montante.

Utiliser un localisateur de montants de localiser le centre du montant.

WOOD STUD INSTALLATION

1a-1

1a-1 1a-2

Using level draw a vertical line at stud center.

Uso de nivel trace una línea vertical en el centro de postes de madera.

Utiliser le niveau tracez une ligne verticale au centre du montant.

WOOD STUD INSTALLATION1a-2

7F37-0004

1a-3

! !

Install only to wood studs or wood joists that are a minimum of 2”x4”, the wall or ceiling where the

mount is being attached may have a maximum drywall thickness of 5/8”.

Instale solamente a los postes de madera o vigas de madera que son un mínimo de 2“x4”, la pared o el

techo donde se une el monte pueden tener un espesor máximo de paneles de yeso de 5/8“.

Installez uniquement les montants ou des poutres qui sont un minimum de 2“x4”, mur ou au plafond où

il rencontre la montagne peuvent avoir une épaisseur de plaques de plâtre maximum de 5/8“.

WARNING!

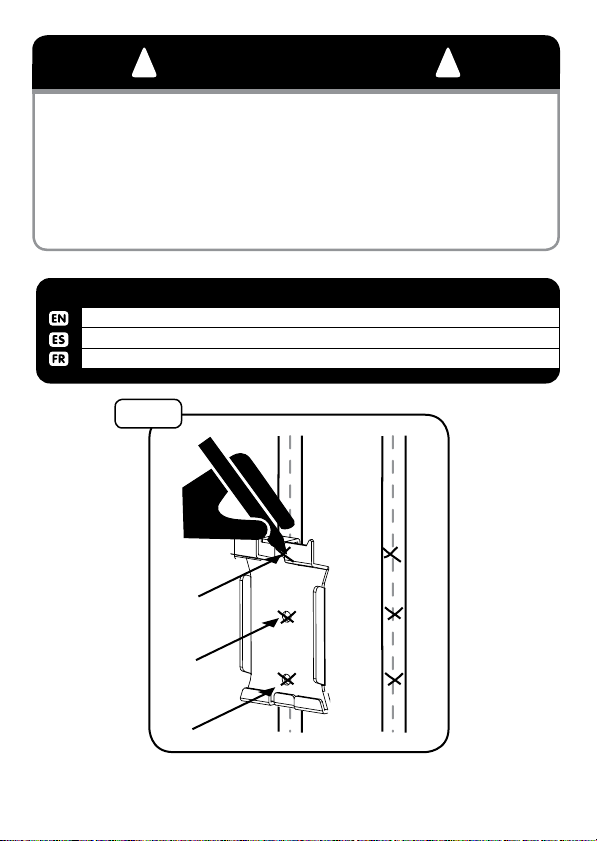

Use wall plate (G) to mark hole location on center line.

Use la placa de pared (G) para marcar la ubicación del agujero en la línea central.

Utilisez la plaque murale (G) pour marquer l’emplacement trou dans l’axe.

WOOD STUD INSTALLATION1a-3

8F37-0004

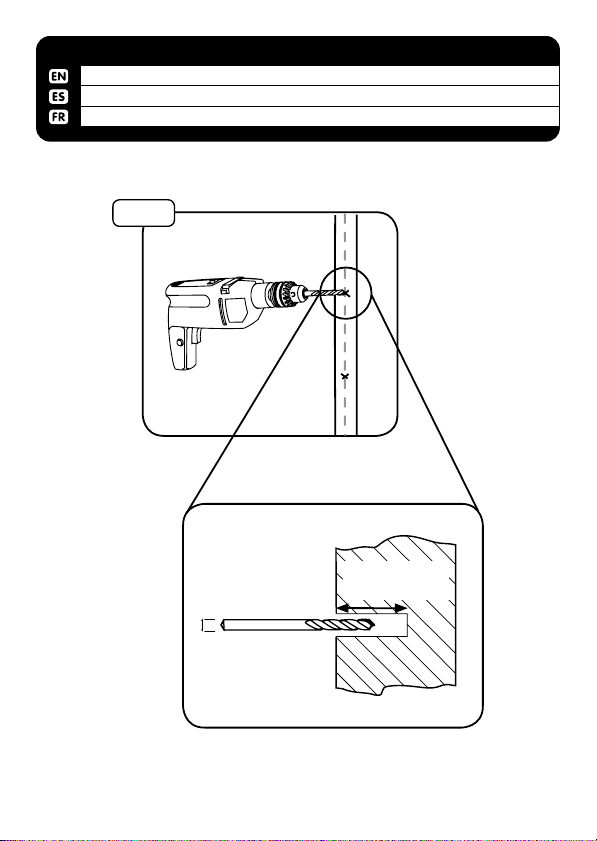

Use 4mm - 5/32” drill bit to make a 65mm - 2.5” hole on marks.

El uso de 4 mm - broca 5/32” hacer un 65mm - 2.5” agujero en materia de marcas.

Utilisez 4mm - foret 5/32in faire un 65mm - 2.5” trou de sur les marque.

WOOD STUD INSTALLATION1a-4

1a-4

drill depth

65mm / 2.5”

drill diameter

4mm

5/32”

9F37-0004

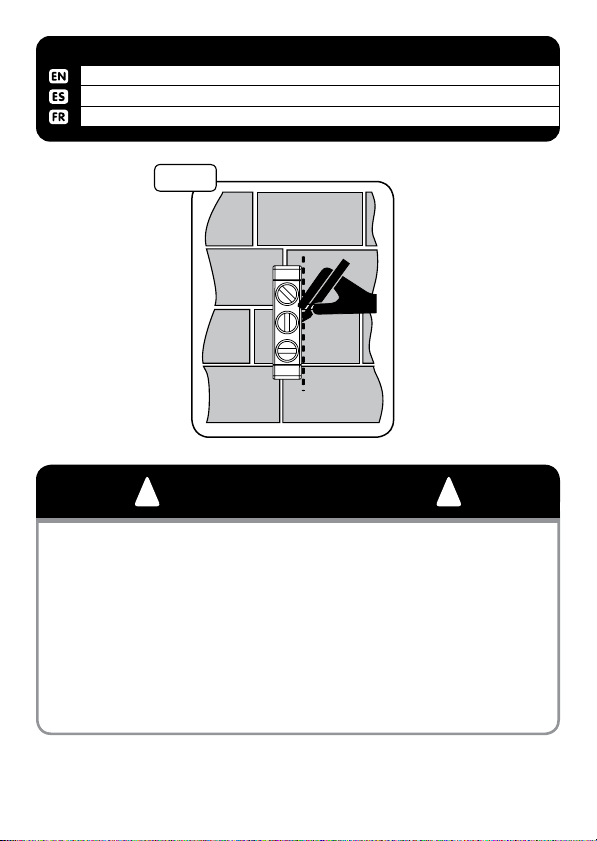

Use level to make a line on wall.

Use un nivel para hacer una línea en la pared.

Utilisez le niveau pour faire une ligne sur le mur.

CINDER BLOCK & CONCRETE INSTALLATION

1b-1

! !

Mounts are designed to be installed to a concrete wall with a minimum thickness of 8” and mini-

mum density of 2000psi and 8”x8”x16” cinder block which meets ASTM C-90 specications. Do not

drill into mortar joints. Do not install to a concrete wall or cinder block that has any type drywall

or other nishing.

Se monta están diseñados para ser instalados en un muro de hormigón con un espesor mínimo de

8 “y la densidad mínima de 2000 psi y 8” x8 “x16” de bloques de cemento que cumple con ASTM

C-90 especicaciones. No taladre en juntas de mortero. No lo instale en un bloque de pared o de

cemento de hormigón que tiene cualquier tipo de paneles de yeso u otro acabado.

Montures sont conçus pour être installés sur un mur en béton d’une épaisseur minimale de 8 “et la

densité supérieure à 2000 psi et 8” x8 “x16” en blocs de béton qui rencontre la norme ASTM C-90

du cahier des charges. Ne percez pas dans les joints de mortier. Ne pas installer sur un mur ou

cendre bloc de béton qui a une cloison sèche de type ou d’un autre nition.

WARNING!

10 F37-0004

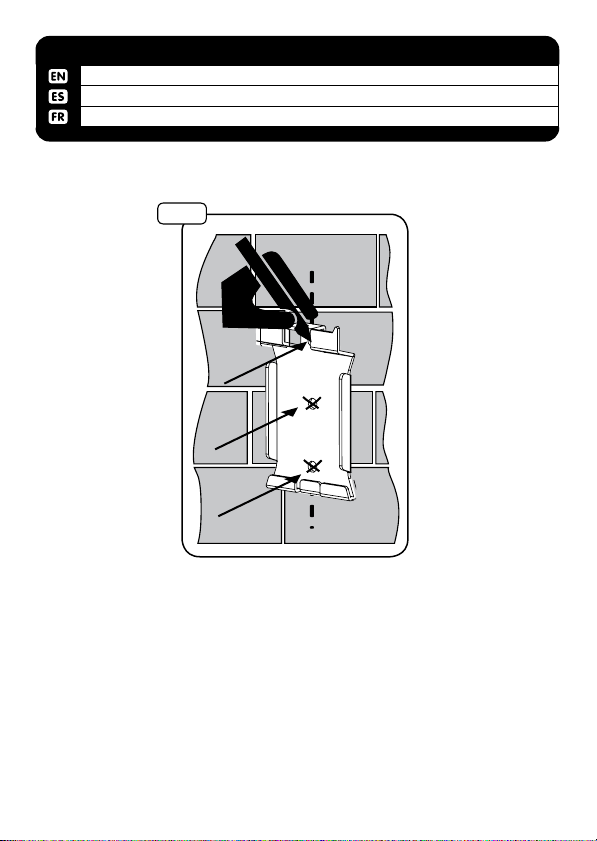

1b-2

Use wall plate (G) to mark hole location on line.

Use la placa de pared (G) para marcar la ubicación del agujero en la línea.

Utilisez la plaque murale (G) pour marquer l’emplacement trou sur la ligne.

CINDER BLOCK & CONCRETE INSTALLATION

1b-2
