Conceptronic CDUOFWU Version 2.0 User manual

NEDERLANDS

Conceptronic CDUOFWU Version 2.0

Snelstart handleiding

Hartelijk gefeliciteerd met de aanschaf van uw

Conceptronic FireWire & USB PCI kaart.

In deze snelstart handleiding wordt stap voor stap uitgelegd hoe u de Conceptronic FireWire

& USB PCI Kaart installeert.

In geval van problemen adviseren wij u onze support-site te bezoeken (ga naar:

www.conceptronic.net en klik op ‘Support’). Hier vindt u een database met veelgestelde

vragen waar u waarschijnlijk de oplossing voor uw probleem kunt vinden.

Heeft u andere vragen over uw product die u niet op de website kunt vinden, neem dan

contact met ons op via e-mail: support@conceptronic.net.

Voor meer informatie over Conceptronic producten kunt u terecht op de Conceptronic

website: www.conceptronic.net.

1. Pakket Inhoud

De volgende onderdelen dienen aanwezig te zijn in de verpakking van de Conceptronic

FireWire & USB PCI kaart:

•Conceptronic CDUOFWU - FireWire & USB PCI kaart

•FireWire Kabel (6-Pins naar 4-Pins)

•Deze meertalige Snelstart handleiding

•Product CD-ROM met Magix Videobewerkings software

2. Hardware installatie

1. Schakel uw computer uit en ontkoppel de spanningskabel aan de achterzijde.

2. Open de kap van uw computer door de schroeven aan de achterzijde te

verwijderen.

3. Zoek een leeg PCI slot in uw computer en verwijder het bijhorende

beschermplaatje uit de computerkast.

NEDERLANDS

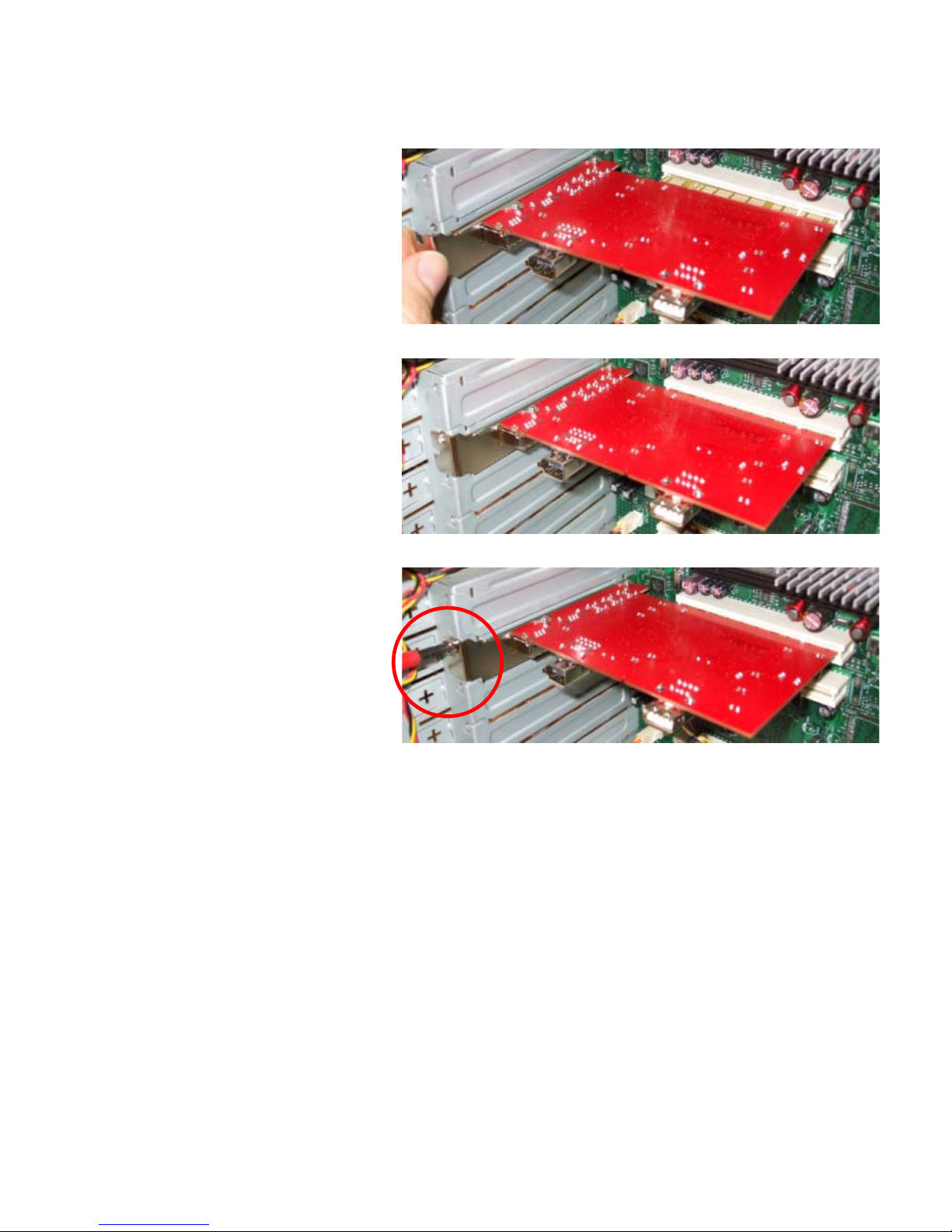

4. Plaats de CDUOFWU kaart

in het vrije PCI slot.

5. Zet de CDUOFWU kaart

met een schroevendraaier

vast aan de binnenzijde

van de computer.

6. Sluit de computer en schakel deze vervolgens in.

De CDUOFWU kaart zal automatisch gedetecteerd en geïnstalleerd worden.

Na de installatie kunt u de software installeren met de bijgeleverde cd-rom.

Uw FireWire & USB PCI kaart is nu gereed voor gebruik!

ENGLISH

Conceptronic CDUOFWU Version 2.0

Quick Installation Guide

Congratulations on the purchase of your

Conceptronic FireWire & USB PCI card.

The enclosed Hardware Installation Guide gives you a step-by-step explanation of how to

install the Conceptronic FireWire & USB PCI Card.

When problems occur, we advise you to go to our support-site (go to www.conceptronic.net

and click ‘Support’. Here you will find the Frequently Asked Questions Database.

When you have other questions about your product and you cannot find it at our website,

For more information about Conceptronic products, please visit the Conceptronic Web Site:

www.conceptronic.net

1. Package Contents

The following items are present in the package of the Conceptronic FireWire & USB PCI

Card:

•Conceptronic CDUOFWU – FireWire & USB PCI Card

•FireWire Cable (6-pins to 4-pins)

•Multi Language Quick Installation Guide

•Product CD-ROM with Magix Video Editing Software

2. Hardware installation

1. Turn off your computer and disconnect the power cable from the back of the

computer.

2. Open the cover of your computer by removing the screws on the back of the

computer.

3. Find a free PCI slot in your computer and remove the corresponding back plate.

ENGLISH

4. Insert the CDUOFWU Card

gently in the free PCI slot.

5. Fasten the CDUOFWU

Card in the back plate of

the computer with a

screw and screwdriver.

6. Close your computer and turn the computer on.

The CDUOFWU card will be detected and installed automatically.

After the installation of the CDUOFWU card, you can install the software from the bundled

cd-rom.

Your FireWire & USB PCI card is now ready to use!

DECLARATION OF CE CONFIRMITY

The manufacturer 2L International BV

Address Databankweg 7

3821 AL Amersfoort, the Netherlands

Hereby declares that the product

Type DUO PCI FW/USB 2.0

Product CDUOFWU (V2.0)

Brandname Conceptronic

Complies with following directives:

2004/108/EEC EMC directive:

Electromagnetic Compatibility

73/23/EEC Low Voltage Directive:

Electrical equipment designed for use within certain voltage

limits

The following standards were consulted to assess conformity:

EN55022/9.98 Class B

EN55024/9.98

EN 50081-1/1994

EN 61000-3-2/3/4/1995

EN 50082-1/1994

EN 60950/1995

The symbol confirms that this product conforms to the above named standards and

regulations.

Place and date of issue: Amersfoort, 08/08/2007 (dd/mm/yyyy)

Herman Looijen, Product Marketing Manager

ESPAÑOL

CDUOFWU Version 2.0 de Conceptronic

Guía de Usuario

Felicidades por la compra de su tarjeta PCI USB FireWire de

Conceptronic.

Esta guía de instalación de hardware le orientará paso a paso sobre cómo instalar la tarjeta

PCI USB FireWire de Conceptronic.

Si encuentra problemas, le aconsejamos que se dirija a nuestra página web

www.conceptronic.net y haga clic en «Support». Aquí encontrará la base de datos de las

preguntas más frecuentes o FAQ.

Si tiene otras preguntas sobre su producto y no las encuentra en nuestro sitio web, póngase

en contacto con nuestro servicio técnico por correo electrónico:

apoyo@conceptronic.net

Para obtener más información acerca de productos de Conceptronic por favor visite el lugar

Web de Conceptronic: www.conceptronic.net

1. Contenido del paquete

El paquete de la tarjeta PCI USB FireWire de Conceptronic contiene los elementos

siguientes:

•CDUOFWU de Conceptronic: tarjeta PCI USB FireWire

•Cable FireWire (6 pins a 4 pins)

•Guía de instalación rápida multilingüe

•CD-ROM del producto más el software de edición de vídeo Magix

2. Instalación de hardware

1. Apague su ordenador y desconecte el cable de alimentación de la parte trasera del

ordenador.

2. Quite los tornillos de la parte trasera del ordenador para abrir la tapa.

3. Busque una ranura PCI libre en su ordenador y quite la placa posterior

correspondiente.

ESPAÑOL

4. Inserte la tarjeta FireWire

con suavidad en la ranura PCI

libre.

5. Fije la tarjeta FireWire en la

ranura posterior del ordenador

con un tornillo y un

destornillador.

6. Cierre el ordenador y enciéndalo.

La tarjeta FireWire se detectará y se instalará automáticamente.

Una vez instalada la tarjeta Firewire, podrá instalar el software del CD-ROM que incluye el

producto

SU tarjeta PCI USB FireWire ya está lista para su

utilización.

DECLARACIÓN DE CONFORMIDAD

El fabricante 2L Internacional BV

Dirección: Databankweg 7

3821 AL Amersfoort, Países Bajos, tel. +31 (0)33 4549401

CIF/NIF NL801729877B01

Declara mediante este documento que el producto

Tipo DUO PCI FW/USB 2.0

Producto CDUOFWU (V2.0)

Marca Conceptronic

Cumple con las siguientes directivas:

Directiva EMC 2004/108/CE EMC

Directiva 2004/108/EEC EMC (transpuesta a la legislación

española mediante RD 1580/2006: Compatibilidad

electromagnética.

Directiva 73/23/EEC Directiva sobre bajo voltaje ((transpuesta a la legislación

española mediante RD 7/1998):

Material eléctrico destinado a utilizarse con determinados límites

de tensión

Este producto ha sido diseñado para su uso sólo en interiores.

La marca CE certifica que este producto se adecua a las especificaciones y

regulaciones arriba mencionadas.

Este producto es adecuado para todos los países de la UE.

Lugar y fecha de emisión: Amersfoort, 08/08/2007 (dd/mm/yy)

Herman Looijen, Director de marketing

DEUTSCH

Conceptronic CDUOFWU Version 2.0

Bedienungsanleitung

Wir gratulieren Ihnen zum Erwerb Ihrer FireWire- und USB-PCI-Karte

von Conceptronic.

In beiliegender Hardware-Installationsanleitung wird Ihnen Schritt für Schritt gezeigt, wie die

Conceptronic FireWire- und USB-PCI-Karte installiert werden muss.

Sollten irgendwelche Probleme auftreten, empfehlen wir ihnen, auf unsere Support-Seite im

Internet zu gehen (www.conceptronic.net) und auf 'Support’ zu klicken. Dort werden sie die

"Frequently Asked Questions" Datenbank finden.

Falls sie andere Fragen zu ihrem Produkt haben und sie diese nicht auf unserer Website

finden können, kontaktieren sie uns bitte per E-Mail: [email protected]

Weitere Informationen zu den Conceptronic Produkte finden Sie auf der Website von

Conceptronic: www.conceptronic.net

1. Packungsinhalt

In der Verpackung der Conceptronic FireWire- und USB-PCI-Karte ist Folgendes

enthalten:

•Conceptronic CDUOFWU – FireWire- und USB-PCI-Karte

•FireWire-Kabel (6-polig/4-polig)

•Mehrsprachige Schnellinstallationsanleitung

•Produkt-CD-ROM mit Magix-Videobearbeitungs-Software

2. Installation der Hardware

1. Schalten Sie Ihren Computer aus und stecken Sie das Stromkabel auf der Rückseite

des Computers aus.

2. Öffnen Sie die Abdeckung Ihres Computers, indem Sie die Schrauben auf der

Rückseite des Computers entfernen.

3. Entfernen Sie die Rückplatte an einem freien PCI-Steckplatz Ihres Computers.

DEUTSCH

4. Führen Sie die FireWire-

Karte vorsichtig in den freien

PCI-Steckplatz ein.

5. Befestigen Sie die FireWire-

Karte mit Schraube und

Schraubenzieher in der

Rückplatte des Computers.

6. Setzen Sie die Rückplatte des Computers wieder auf und schalten Sie ihn ein.

Die FireWire-Karte wird erkannt und automatisch installiert.

Nach der Installation der Firewire-Karte können Sie die Software von der im Lieferumfang

enthaltenen CD-ROM installieren.

Damit ist ihre FireWire- und USB-PCI-Karte betriebsbereit!
