Clage DCX Instruction Manual

Provozní pokyny pro uživatele

Operating instructions for the user

06.17

cs > 2

en > 6

E-Komfortní průtokový ohřívač vody DCX

E-convenience instant water heater

DCX

DCX ELECTRONIC MPS®/ DCX13 ELECTRONIC MPS®

1. Bezpečnostní pokyny

Pozorně si přečtěte tento návod od začátku až do konce dříve než přístroj instalujete

nebo použijete! Uschovejte tento návod kpozdějšímu použití spolu spřístrojem!

Tento návod je určen odborníkovi, který odpovídá za instalaci přístroje, a koncovému uži-

vateli. Návody, které jsou přiloženy k zařízení, odpovídají technickému stavu zařízení.

• Používejte přístroj jen tehdy, pokud byl správně nainstalován a je vbez-

vadném technickém stavu.

• Přístroj nikdy neotevírejte, aniž byste předtím trvale odpojili přístroj od

proudu.

• Na přístroji ani na elektrických ani vodovodních rozvodech nikdy nepro-

vádějte žádné technické změny.

• Přístroj musí být uzemněn.

• Pamatujte, že teplotu vody vyšší než cca 43°C vnímají především děti

jako horkou a může dojít kopaření. Pamatujte, že po delším používání

jsou armatury a baterie horké.

• Přístroj je určen pouze kosobnímu použití vdomácnostech a kpodob-

ným účelům uvnitř uzavřených místností a nesmí být používán kohřívání

pitné vody.

• Přístroj nesmí být nikdy vystaven mrazu.

• Je nezbytné dodržet hodnoty uvedené na typovém štítku.

• Vpřípadě poruchy okamžitě vypněte pojistky. Vpřípadě netěsností

přístroje okamžitě uzavřete přívod vody. Poruchu nechejte odstranit

uzákaznického servisu výrobce nebo uautorizované servisní firmy.

• Přístroj smějí používat děti od 3let a osoby se sníženými fyzickými, sen-

zorickými nebo mentálními schopnostmi, nebo osoby snedostatečnou

zkušeností a znalostmi za předpokladu, že budou pod dozorem, nebo

budou poučeny obezpečném použití přístroje a porozumějí nebezpečím,

která zpoužití přístroje plynou. Děti si nesmějí spřístrojem hrát. Čištění a

běžnou údržbu nesmějí provádět děti bez dozoru.

Obsah

1. Bezpečnostní pokyny ...........................................................................................2

2. Popis zařízení..................................................................................................3

3. Jak používat...................................................................................................4

Nastavení teploty ..............................................................................................4

Odvzdušnění po údržbě .........................................................................................4

Čištění a údržba................................................................................................4

4. Pomoc s problémy a zákaznickým servisem.........................................................................5

5. Údaje k výrobku jsou v souladu s předpisy - 812/2013 814/2013 ....................................................18

Příslušné aktuální vydání tohoto návodu najdete online na strán-

kách: www.clage.de/downloads

CLAGE

Průtokový ohřívač vody DCX / DCX 13 je elektronicky řízený, tlakový ohřívač vody pro

decentralizovanou přípravu teplé vody k jednomu nebo více odběrným místům.

Jakmile otevřete kohoutek teplé vody, průtokový ohřívač se automaticky zapne.

Když kohoutek uzavřete, přístroj se ihned vypne.

Elektronické ovládání automaticky reguluje spotřebu energie v závislosti na teplotě

vstupní vody a průtoku, čímž dosáhne nastavené výstupní teploty až do mezního

výkonu přístroje. Je také možné definovat výstupní teplotu mísením teplé vody

(55 °C) z průtokového ohřívače se studenou vodou v baterii. Energii i vodu však ušetříte

výběrem správné teploty na displeji. Pouze přepínacím tlačítkem vyberete hodnotu,

která se má k danému účelu použít. Tak se vyhnete nevhodnému přidávání studené

vody v baterii.

V případě nízké teploty vstupní vody a zároveň vysokého průtoku může dojít k tomu,

že průtokový ohřívač nedosáhne přednastavené výstupní teploty. To je způsobeno

tím, že přístroj již překročil svůj maximální limit výkonu. Výstupní teplotu lze zvýšit jen

snížením průtoku vody v baterii.

Průtokový ohřívač vody je možné použít v kombinaci s blokačním relé pro elektronicky

řízené ohřívače vody (viz montážní pokyny)..

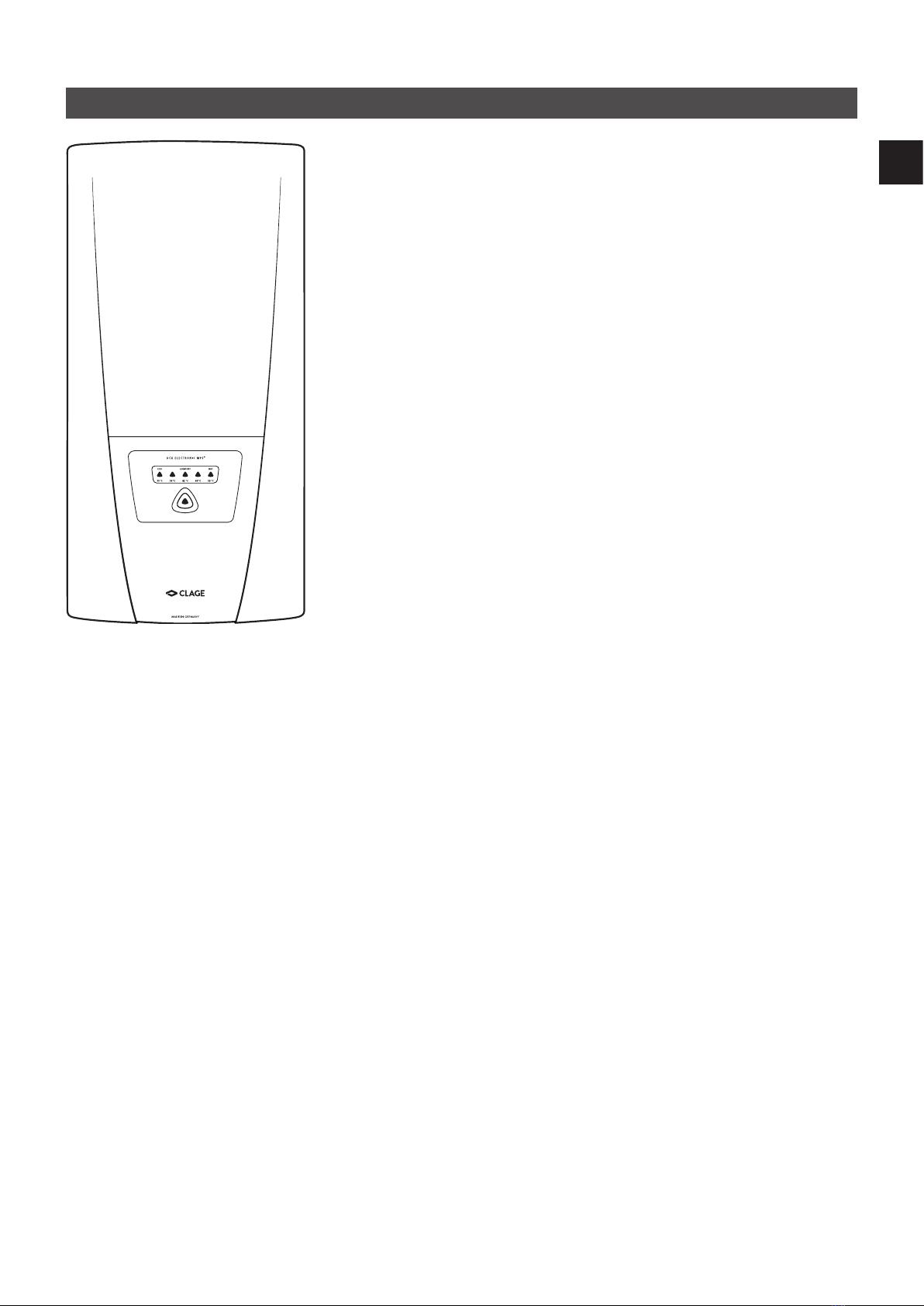

2. Popis zařízení

DCX ELECTRONIC MPS®/ DCX13 ELECTRONIC MPS®

Nastavení teploty

Pomocí voliče teploty můžete rychle vybrat jednu z pěti přednastavených teplot,

kterou právě požadujete »Umyvadlo« 35°C, »Sprcha« 38°C, »Vana« 42°C, »Kuchyně«

48°C a »Úklid« 55 °C.

Každé stisknutí slouží k nastavení další vyšší úrovně:

35°C 38°C 42°C 48°C 55°C

Po dalším stisknutí tlačítka se cyklus znovu opakuje.

Aktuální nastavená teplota je indikována jednou z pěti barevných diod LED.

5 barevných LED

Dotykové přepínání

teploty

3. Jak používat

Tento průtokový ohřívač je vybaven automatickým systémem identifikace vzduchových

bublin, který zabraňuje nechtěnému chodu naprázdno. Přesto musíte přístroj před

prvním uvedením do provozu odvzdušnit. Po každém vypuštění (např. po práci na

vodovodní instalaci, z důvodu nebezpečí mrazu nebo po opravách na přístroji) musíte

přístroj před opětovným uvedením do provozu znovu odvzdušnit.

1. Odpojte průtokový ohřívač od sítě vypnutím pojistek.

2. Odšroubujte regulátor vodního proudu (perlátor) z odběrné armatury a otevřete nej-

prve ventil k odběru studené vody k vypláchnutí vodovodního rozvodu. Tím odstraní-

te nečistoty z přístroje nebo regulátoru vodního proudu.

3. Potom několikrát otevřete a zavřete příslušný odběrný ventil teplé vody, dokud z

rozvodu nepřestane unikat vzduch a průtokový ohřívač nebude odvzdušněný.

4. Teprve potom opět smíte zapnout přívod proudu do průtokového ohřívače a našrou-

bovat regulátor vodního proudu.

5. Po cca 10vteřinách trvalého upouštění vody přístroj aktivuje ohřívání.

Odvzdušněte po údržbě

• Plastový povrch a vodovodní baterie pouze otírejte vlhkou utěrkou. Nepoužívejte

žádné čisticí písky, rozpouštědla nebo chlorované čisticí prostředky.

• Souvislý proud vody zajistíte pravidelným odšroubováním a čištěním regulátoru prů-

toku. Nechejte provést každé tři roky kontrolu elektrických a vodovodních součástí

specializovaným řemeslníkem tak, aby byla zajištěna řádná funkce a spolehlivost

provozu.

Čištění a údržba

CLAGE

Problém Příčina Řešení

Voda zůstává chladná

Vypadl elektrický jistič

ohřívače Znovu zapněte jistič

Vypnula bezpečnostní

tlaková pojistka Znovu zajistěte pojistku

Voda zůstává chladná,

svítí indikátor teploty

Bezpečnostní teplotní

omezovač je vypnutý Kontaktujte zákaznický servis

Průtok teplé vody je

přiliš slabý

Výstupní zařízení

je znečištěné, nebo

zavápněné

Vyčistěte perlátor, filtr nebo

sprchovou hlavici

Jemný filtr v ohřívači

je znečištěný, nebo

zavápněný

Jemný filtr vyčistěte, nebo

vyměňte

Vybraná teplota není

dosažena

Je příliš vysoký průtok

vody Snižte průtok vody na baterii

4. Pomoc s problémy a zákaznickým servisem

Opravy smějí provádět pouze autorizo-

vané specializované firmy.

Nelze-li chybu přístroje pomocí této

tabulky odstranit, obraťte se laskavě

na ústřední zákaznický servis firmy

CLAGE CZ. Mějte připraveny údaje uve-

dené na typovém štítku přístroje!

Tento průtokový ohřívač byl vyroben pečlivě a před dodáním byl několikrát zkontro-

lován. Pokud dojde k problémům, bývá jejich příčinou velmi často nějaká maličkost.

Nejprve vypněte pojistky a znovu je zapněte, tím »resetujete« elektroniku. Potom se

podívejte, zda jste schopni problém vyřešit sami pomocí následující tabulky. Zamezíte

tím vzniku nákladů na zbytečné využití služeb zákaznického servisu.

CLAGE CZ s.r.o. - zákaznický servis

Trojanovice 644

744 01 Trojanovice

Česká Republika

Tel: +420 596-550 207

E-mail: [email protected]

Internet: www.clagecz.cz

DCX ELECTRONIC MPS®/ DCX13 ELECTRONIC MPS®

Contents

1. Safety instructions

Please read these instructions carefully before installing or using the appliance!

Keep the instructions handy with the appliance for future use!

Instruction manuals are intended for the specialist who is responsible for the installation of

the appliance. Operation manuals are for the end user. The provided manuals correspond

to the technical specifications of the appliance.

The latest version of the instructions can be found online at: www.clage.com/downloads

• Do not use the appliance until it has been correctly installed and unless it

is in perfect working order.

• Do not remove the front cover under any circumstances before switching

off the mains electrical supply to the unit.

• Never make technical modifications, either to the appliance itself or the

electrical leads and water pipes.

• The appliance must be earthed at all times.

• Pay attention to the fact that water temperatures in excess of approx.

43°C are perceived as hot, especially by children, and may cause a feel-

ing of burning. Please note that the fittings and taps may be very hot

when the appliance has been in use for some time.

• The appliance is only suitable for domestic use and similar applications

inside closed rooms, and must only be used to heat incoming water from

the mains supply.

• The appliance must never be exposed to frost.

• The values stated on the rating plate must be observed.

• In case of malfunction, disconnect the fuses immediately. In case of leaks,

cut off the mains water supply instantly. Repairs must only be carried out

by the customer service department or an authorised professional.

• This appliance can be used by children aged 3years and above and

persons with reduced physical, sensory or mental capabilities or lack of

experience and knowledge if they have been given supervision or ins-

truction concerning use of the appliance in a safe way and understand

the hazards involved. Children shall not play with the appliance. Cleaning

and user maintenance shall not be performed by children without super-

vision.

1. Safety instructions .............................................................................................6

2. Description of appliance.........................................................................................7

3. How to use ....................................................................................................8

Temperature setting ............................................................................................8

Odvzdušnění po údržbě .........................................................................................8

Cleaning and maintenance.......................................................................................8

4. Trouble-shooting and service.....................................................................................9

5. Product data sheet in accordance with EU regulation - 812/2013 814/2013 ...........................................18

CLAGE

2. Description of appliance

The instantaneous water heater DCX / DCX13 is a electronic-controlled, pressure-

resistant water heater for a decentralised water supply to one or more taps.

As soon as you open the hot water tap,the instantaneous water heater switches

on automatically. When the tap is closed, the appliance automatically switches

off.

Its electronic control regulates the power consumption automatically depending on the

feed temperature and the flow rate, thus reaching the set outlet temperature up to the

appliance’s power limit.

It is also possible to define the outlet temperature by mixing the hot water (55°C) from

the instantaneous water heater with cold water by the tap. However, energy and water

will be saved when selecting the relative temperature to be used on the display of the

instantaneous water heater, without mixing cold water from the tap.

In case of a low feed temperature and a high flow rate at the same time, it could hap-

pen that the pre-set outlet temperature is not reached which is due to the fact that the

appliance exceeded its capacity. The outlet temperature can be raised by reducing the

water flow at the tap.

It is possible to use the instantaneous water heater in combination with an external

load shedding relay for electronically controlled instantaneous water heaters (refer to

installing instructions).

DCX ELECTRONIC MPS®/ DCX13 ELECTRONIC MPS®

Temperature setting

The temperature selection key allows you to quickly select one of five preset tem-

peratures, that are typical for hot water applications:

“Hand wash” 35°C, “Shower” 38°C, “Bath tub” 42°C, “Kitchen” 48°C and

“Cleaning” 55°C.

Every key press sets the temperature to the next level:

35°C 38°C 42°C 48°C 55°C

Pressing the key once again, starts the cycle all over.

The currently selected temperature is indicated by one of five coloured LEDs.

Five coloured LEDs

Temperature selection key

3. How to use

This instantaneous water heater features an automatic air bubble protection to pre-

vent it from inadvertently running dry. Nevertheless, the appliance must be vented

before using it for the first time. Each time the appliance is emptied (e.g. after work on

the plumbing system, if there is a risk of frost or following repair work), the appliance

must be re-vented before it is used again.

1. Disconnect the instantaneous water heater from the mains (e.g. via deactivating the

fuses).

2. Unscrew the jet regulator on the outlet fitting and open the cold water tap valve to

rinse out the water pipe and avoid contaminating the appliance or the jet regulator.

3. Open and close the hot water tap until no more air emerges from the pipe and all

air has been eliminated from the water heater.

4. Only then should you re-connect the power supply again (e.g. via activating the

fuses) to the instantaneous water heater and screw the jet regulator back in.

5. The appliance activates the heater after approx. 10seconds of continuous water

flow.

Venting after maintenance work

• Plastic surfaces and fittings should only be wiped with a damp cloth. Do not use

abrasive or chlorine-based cleaning agents or solvents.

• For a good water supply, the outlet fittings (special tap aerators and shower heads)

should be unscrewed and cleaned at regular intervals. Every three years, the electri-

cal and plumbing components should be inspected by an authorised professional in

order to ensure proper functioning and operational safety at all times.

Cleaning and maintenance

CLAGE

Problem Cause Solution

Water stays cold,

display does not light

Master fuse tripped Renew or activate fuse

Safety pressure cut-out

tripped Contact customer service

Water stays cold,

display does light up

Safety thermal cut-out

tripped Contact customer service

Flow rate of hot water

too weak

Outlet fitting dirty or

calcified

Clean shower head, jet

regulator or sieves

Fine filter dirty or calcified Clean fine filter

Selected temperature

is not reached

Excessive water flow

(winter?)

Reduce water flow rate at the

outlet

4. Trouble-shooting and service

Repairs must only be carried out by

authorised professionals.

If a fault in your appliance cannot be

rectified with the aid of this table,

please contact the service organisa-

tion of your importer or the Central

Customer Service Department. Please

have the details of the typeplate at

hand.

This instantaneous water heater was manufactured conscientiously and checked sever-

al times before delivery. Should malfunctions nevertheless occur, it is usually only due

to a bagatelle. First attempt to switch the house fuses off and on again in order to reset

the electronics. Next, try to remedy the problem with reference to the following table.

In doing so, you will avoid unnecessary expense of customer service assistance.

CLAGE GmbH

After-Sales Service

Pirolweg 1–5

21337 Lüneburg

Germany

Phone: +49 4131 8901-40

Fax: +49 4131 8901-41

Email: [email protected]

DCX ELECTRONIC MPS®/ DCX13 ELECTRONIC MPS®

5. Produktdatenblatt/Product data sheet/ Karta danych produktu

Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013

a b c d e f h i

b.1 b.2 ηWH AEC °C LWA

% kWh dB(A)

CLAGE DCX13 5MF135E-1 XS A 39 470 55 15

CLAGE DCX 5MF270E-1 S A 38 481 55 15

Erläuterungen

aName oder Warenzeichen

b.1 Gerätebezeichnung

b.2 Gerätetyp

cLastprofil

dKlasse Warmwasserbereitungs-Energieeffizienz

eWarmwasserbereitungs-Energieeffizienz

fJährlicher Stromverbrauch

gAlternatives Lastprofil, die entsprechende Warmwasserbereitungs-Energieeffizienz und der entsprechende jährliche

Stromverbrauch, sofern verfügbar.

hTemperatureinstellungen des Temperaturreglers des Warmwasserbereiters

iSchallleistungspegel in Innenräumen

Zusätzliche Hinweise

Alle bei der Montage, Inbetriebnahme, Gebrauch und Wartung des Warmwasserbereiters zu treffenden besonde-

ren Vorkehrungen sind in der Gebrauchs- und Montageanleitung zu finden.

Alle angegebenen Daten wurden auf Grundlage der Vorgabe der europäischen Richtlinien ermittelt.

Unterschiede zu Produktinformationen, die an anderer Stelle angeführt werden, basieren auf unterschiedlichen

Testbedingungen.

Der Energieverbrauch wurde nach einem standardisierten Verfahren nach EU-Vorgaben ermittelt. Der reale

Energiebedarf des Gerätes hängt von der individuellen Anwendung ab.

Other manuals for DCX

Table of contents

Languages:

Other clage Water Heater manuals

clage

clage DCX ELECTRONIC MPS Instruction Manual

clage

clage FUNKTRONIC MPS CFX-U Instruction Manual

clage

clage Zip CEX9 User manual

clage

clage CEX 9-U User manual

clage

clage Zip Hydroboil 25 User manual

clage

clage DSX Instruction Manual

clage

clage DEX ELECTRONIC MPS Instruction Manual

clage

clage BASITRONIC CDX 11-U Wiring diagram

clage

clage S 10 Series User manual

clage

clage DEX 12 Instruction Manual

clage

clage MCX 3 User manual

clage

clage DSX SERVOTRONIC MPS Instruction Manual

clage

clage CEX-U Instruction Manual

clage

clage CFX-U Instruction Manual

clage

clage E-mini MCX Series User manual

clage

clage DCX Instruction Manual

clage

clage CFX-U User manual

clage

clage E-compact CFX-U Instruction Manual

clage

clage MCX 27300 User manual

clage

clage DCX Next User manual

clage

clage S 10 User manual

clage

clage E-compact CEX 9 Series Instruction Manual

clage

clage DX 18 User manual

clage

clage Zip 27941 User manual

Popular Water Heater manuals by other brands

Kenmore

Kenmore 153.582400 Use & care guide

Applimo

Applimo Edel AIR Installation and operating instructions

STIEBEL ELTRON

STIEBEL ELTRON Eltronom SHU 5 S Operating and installation instructions

Toyotomi

Toyotomi Oil Miser OM-180 installation manual

Bradford White

Bradford White EF Series Service manual

Eccotemp

Eccotemp 40-H Use & care manual

Dimplex

Dimplex ECSd125-580 Installation and user instructions

Dux

Dux 32FCR6N installation manual

Toyotomi

Toyotomi Oil Miser OM-148 (Type D) Operation and maintenance instructions

Noritz

Noritz N-132M Owner's guide and installation manual

TESY

TESY GCV7/4S 10047 Instructions for use and maintenance

A.O. Smith

A.O. Smith Gphe 50 instruction manual

Koryo

Koryo KWHZF15Y user manual

Pentair

Pentair PSC-14-4-02 Installation and operation manual

GE 40M06AAG Energy guide

Thermor

Thermor AEROMAX SPLIT 2 Instructions for use

American Hometec

American Hometec AHQ-B03X Installation and operation manual

PVI

PVI MAXIM Specifications
