Chauvin Arnoux MH 60 User manual

Pince pour oscilloscope

Clamp for oscilloscope

Zangenstromwandler für Oszilloskop

Pinza per oscilloscopio

Pinza para osciloscopio

FR - Notice de fonctionnement

EN - User’s manual

DE - Bedienungsanleitung

IT - Manuale d’uso

ES - Manual de instrucciones

MH 60

English ....................................................................................................................... 18

Deutsch ...................................................................................................................... 34

Italiano ........................................................................................................................ 50

Español ...................................................................................................................... 66

Vous venez d’acquérir une pince pour oscilloscope MH 60 et nous vous remercions de votre conance.

Pour obtenir le meilleur service de votre pince :

lisez attentivement cette notice de fonctionnement,

respectez les précautions d’emploi.

ATTENTION, risque de DANGER ! L’opérateur doit consulter la présente notice à chaque fois

que ce symbole de danger est rencontré.

Appareil protégé par une isolation double.

Chauvin Arnoux a étudié cet appareil dans le cadre d’une démarche globale d’Eco-Conception.

L’analyse du cycle de vie a permis de maîtriser et d’optimiser les e󰀨ets de ce produit sur

l’environnement. Le produit répond plus précisément à des objectifs de recyclage et de

valorisation supérieurs à ceux de la réglementation.

Le marquage CE indique la conformité à la Directive européenne Basse Tension 2014/35/UE,

à la Directive Compatibilité Électromagnétique 2014/30/UE et à la Directive sur la Limitation

des Substances Dangereuses RoHS 2011/65/UE et 2015/863/UE.

La poubelle barrée signie que, dans l’Union Européenne, le produit fait l’objet d’une collecte

sélective conformément à la directive DEEE 2012/19/UE : ce matériel ne doit pas être traité

comme un déchet ménager.

Borne de terre.

Application ou retrait autorisé sur les conducteurs nus sous tension dangereuse. Capteur de

courant type A selon IEC 61010-2-032.

Dispositif pour courant continu et alternatif.

PRÉCAUTIONS D’EMPLOI

N’exposez pas la pince à des chutes d’eau.

N’utilisez pas la pince sur des conducteurs non isolés portés à un potentiel supérieur à 600 V par

rapport à la terre.

N’utilisez pas la pince sur des conducteurs portés à une température > 90°C.

Pour les mesures en courant continu, assurez-vous du zéro de la sortie. Réglez-le, si nécessaire.

Lors de la mesure, assurez-vous que le conducteur est bien dans l’alignement des repères de

mâchoires et que la fermeture de la pince est correcte.

Si les conducteurs sont non isolés, il peut être nécessaire d’utiliser les EPI (Équipements de

Protection Individuels).

La pince MH 60 pour oscilloscope incorpore un accumulateur NiMH, qui doit être rechargé avant tout

stockage prolongé.

SOMMAIRE

1. INTRODUCTION .......................................4

1.1. Présentation ....................................4

1.2. Sécurité ...........................................4

2. DESCRIPTION...........................................5

3. FONCTIONS DES TOUCHES ET

DES LEDS..................................................5

3.1. Fonctions de la touche ........6

3.2. Fonction de la touche ltre . 6

3.3. Indication de la LED ..............7

3.4. Indications de LED BAT ............7

4. ALIMENTATION.........................................8

4.1. Recharge de l’accu interne .............8

4.2. Câbles .............................................8

5. MODE OPÉRATOIRE................................9

5.1. Mise en œuvre .................................9

5.2. Utilisation .........................................9

5.3. Entretien ..........................................9

6. CARACTÉRISTIQUES TECHNIQUES..10

6.1. Conditions de référence ................10

6.2. Valeurs des caractéristiques ..........10

6.3. Domaine nominal d’utilisation ........ 11

6.4. Conditions limites ..........................13

6.5. Limites en fréquence suivant le

courant de mesure .........................13

7. CARACTÉRISTIQUES MÉCANIQUES.14

7.1. Remplacement de l’accumulateur . 15

7.2. Procédure d’ajustage du gain de la

MH 60 ............................................16

8. GARANTIE ..............................................17

1. INTRODUCTION

1.1. PRÉSENTATION

La pince MH 60 est une sonde de courant pour oscilloscope utilisant une cellule à e󰀨et Hall, permettant

la mesure de courant continu ou alternatif jusqu’à 100 A e󰀨 sans intervention sur l’installation électrique

(coupure du courant à mesurer). C’est un traducteur à sortie tension.

Cette pince ampèremétrique, à tore rond avec entrefer, permet une mesure rapide du courant dans les

conducteurs ; la sortie mesure est entièrement isolée vis à vis de ce conducteur. Sa forme ergonomique

et son encombrement en font une pince particulièrement adaptée à ce type de mesure.

Sa sensibilité de mesure, ses performances métrologiques et sa très bonne réponse en fréquence la

destine à une utilisation comme accessoire d’oscilloscope.

La liaison s’e󰀨ectue par un câble coaxial BNC.

L’alimentation de la pince est assurée par un accumulateur interne et par un connecteur µUSB, Type

B, 5 V standard.

1.2. SÉCURITÉ

Ne jamais e󰀨ectuer de mesure sur des conducteurs non isolés portés à un potentiel supérieur

à 600 V par rapport à la terre.

Cette pince est protégée par une isolation double ou une isolation renforcée. Elle ne nécessite pas de

raccordement à la terre de protection pour assurer la sécurité électrique. La prise d’alimentation par USB

est isolée par rapport à la sortie mesure, ce qui empêche toute remontée de potentiel depuis la prise BNC.

Elle est conçue pour une utilisation, à l’intérieur, altitude ≤ 2000 m, dans un environnement de degré

de pollution 2.

Elle est utilisable pour des mesures sur des installations de CAT II jusqu’à 600 V et CAT III jusqu’à

300 V et répond aux normes internationales IEC 61010-1, IEC 61010-2-032.

Ne pas utiliser sur des conducteurs parcourus de courants haute fréquence supérieurs à 4 A e󰀨 @

1 MHz → risque de brûlures et de déformation des mâchoires de la pince.

La protection assurée par cette pince peut être compromise, si elle est utilisée d’une façon qui n’est

pas spéciée.

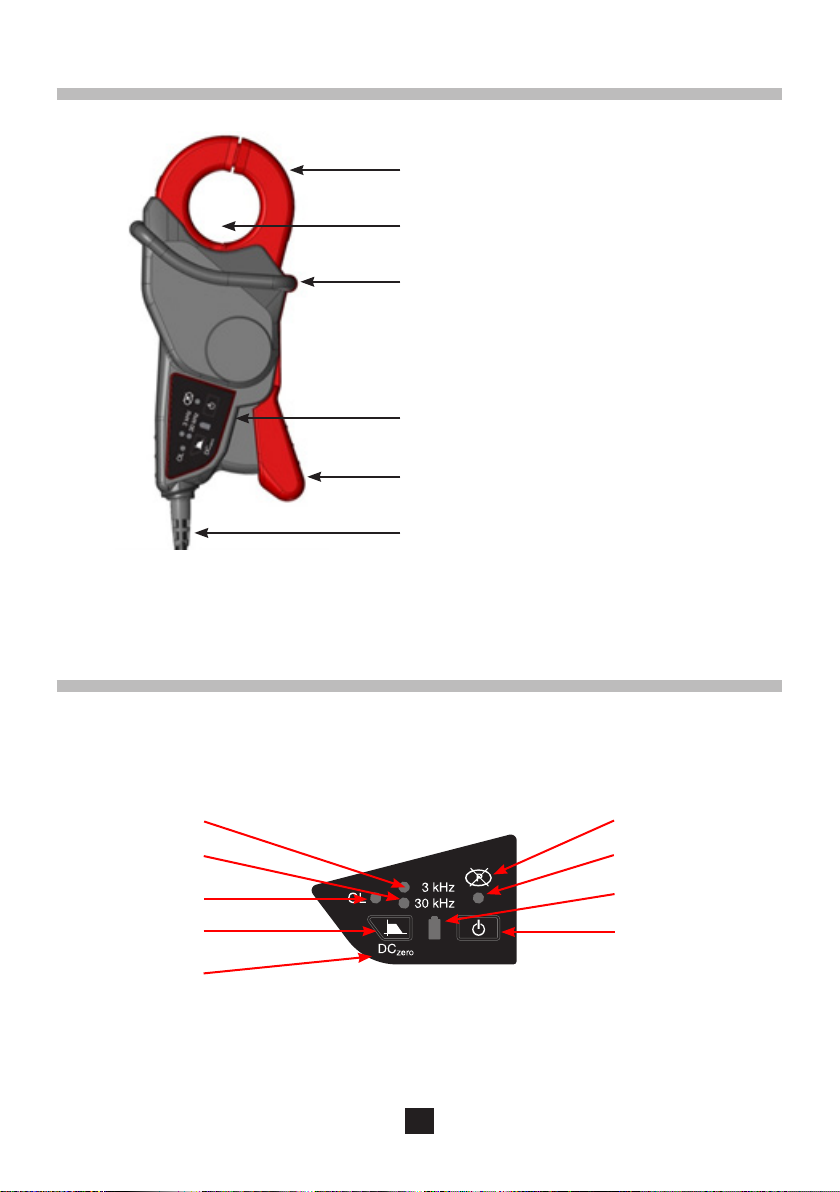

2. DESCRIPTION

1. Mâchoires

2. Passage du conducteur

3. Garde anti-glissement de protection

4. Clavier (voir ci-dessous)

5. Gâchette d’ouverture

6. Cordons solidaires : BNC 2 m et USB 0,3 m

3. FONCTIONS DES TOUCHES ET DES LEDS

Ce clavier est le repère 4 de la gure ci-dessus :

Filtre 3 kHz (verte) Symbole Auto O󰀨

Filtre 30 kHz (verte) LED POWER

Overload (rouge) LED BAT

Touche ltre Marche / Arrêt

DC-Zéro (2 s)

3.1. FONCTIONS DE LA TOUCHE

3.1.1. DÉMARRER

Faire un appui long sur la touche . La pince MH 60 acquitte avec la LED . Relâcher alors

. L’état «ON» de la pince MH 60 est indiqué par l’allumage séquentiel de la LED «BAT».

3.1.2. ARRÊTER

Faire un appui long sur la touche (2 s). La pince MH 60 acquitte l’appui long par la scintillation

de la LED , puis toutes les LEDS. Au relâchement de la touche, la pince MH 60 s’arrête.

3.1.3. DÉSACTIVER / ACTIVER L’AUTO OFF

Rappel : A chaque mise sous tension volontaire (action sur ), l’AUTO OFF est actif.

Dans le cas où le fonctionnement s’interrompt suite à un accumulateur trop déchargé, l’état courant de

l’AUTO OFF est mémorisé, puis restitué, lorsque l’alimentation est rétablie.

Partir de l’état suivant : la pince MH 60 est sur «ON».

Maintenir la touche enfoncée et appuyer sur .

La maintenir enfoncée (env. 2 s) jusqu’à l’acquittement, puis scintillation de la LED .

Relâcher les touches et .

La LED ne clignote plus → La fonction AUTO OFF est désactivée.

Pour réactiver , procéder de même ou faire un arrêt / marche avec .

Remarques : La temporisation «AUTO OFF» est ré-initialisée à chaque appui sur l’une des touches.

La durée de l’Auto Power O󰀨 est de 10 min environ.

3.2. FONCTION DE LA TOUCHE FILTRE

3.2.1. CHANGER LE FILTRE

Un appui court sur la touche change le ltre. Selon le ltre choisi, c’est la LED 3 kHz ou la LED

30 kHz qui s’allume (LED verte). Si les 2 LEDs sont éteintes, cela signie qu’il n’y a pas de ltre.

L’état du ltre est mémorisé. Il est restitué à chaque mise sous tension.

3.2.2. EFFECTUER LE DC-ZÉRO

La pince ne doit pas être clampée, les mâchoires doivent être fermées.

E󰀨ectuer un appui long sur la touche (env. 2 s). La fonction DC-Zéro est alors activée.

Pendant le processus, la LED est allumée. En n de processus, s’il n’y a pas d’ERR, la LED

s’éteint. Sinon, elle reste allumée.

Le statut ERR est généralement provoqué par la circulation d’un courant dans un conducteur clampé.

La pince MH 60 incorpore un magnétomètre qui réduit l’inuence des champs extérieurs, notamment

le champ terrestre.

Exemple : Je fais le Zéro, plan des mâchoires orienté à l’horizontale : pour «clamper», j’oriente ma pince

à la verticale. Grâce au magnétomètre, mon zéro est conservé.

3.3. INDICATION DE LA LED

3.3.1. OVER LIMITE

La LED est allumée lorsque le courant de mesure dépasse 110 A e󰀨 ± 3 %.

Cette fonction ne tient pas compte du derating en fréquence.

3.3.2. ECHEC DU DC ZÉRO

La LED reste allumée à l’issue de l’échec du DC zéro.

3.4. INDICATIONS DE LED BAT

3.4.1. ÉTAT DE CHARGE, SÉQUENCE DE LA LED

Lorsque la pince est en fonctionnement, la LED de l’alimentation clignote séquentiellement selon le

niveau de charge de l’accu :

Si l’autonomie est de 2 h, la LED clignote une fois toutes les 3 s.

Pour 2 heures supplémentaires, elle clignote une fois de plus.

Exemple : Si la LED clignote 5 fois toutes les 3 s, l’autonomie de l’accu est de 7 à 8 h.

En n de décharge, lorsque les 2 dernières heures ont été consommée, la LED scintille en permanence,

jusqu’à ce que l’arrêt complet intervienne automatiquement.

3.4.2. FONCTIONNEMENT AVEC L’ALIMENTATION USB

La pince est «OFF». Brancher l’USB.

L’accu se charge → clignotement toutes les secondes ; en n de charge, cette LED reste

allumée.

La pince est «ON». Brancher l’USB, l’accu est en charge de maintien permanente → la LED est

allumée en permanence.

4. ALIMENTATION

L’alimentation de la pince s’e󰀨ectue soit à partir de l’accumulateur interne, soit à partir d’une alimentation

externe 5 V DC, raccordée à la prise µUSB, Type B.

Alimentation : à partir de l’accu interne

Autonomie : de 7 à 8 heures de fonctionnement non-stop

Type : 1 bâton NiMH AAA, 1,2 V à cosse soudée, raccordé par connecteur

Durée de vie : 2 ans minimum

NB. de cycle de recharge : ≥ 300

Ce type d’accumulateur peut être approvisionné auprès de CHAUVIN ARNOUX

Alimentation : à partir de la prise µUSB, Type B

Consommation max. (avec charge accu) : < 170 mA

4.1. RECHARGE DE L’ACCU INTERNE

L’accumulateur interne peut être rechargé en présence d’une alimentation externe, la pince étant arrêtée.

Un cycle de charge complet dure environ 10 heures.

Si la pince est en fonctionnement, seul un courant de maintien est appliqué, l’accumulateur conserve

ainsi sa charge, mais n’est pas rechargé dans ce cas.

4.2. CÂBLES

Sortie : câble coaxial BNC de 2 m

Alimentation : le câble d’alimentation de longueur 30 cm est pourvu d’un connecteur µUSB,

Type B, femelle.

5. MODE OPÉRATOIRE

5.1. MISE EN ŒUVRE

Respecter la tension de 300 V (CAT III) ou 600 V (CAT II) par rapport à la terre, d’un conducteur non isolé.

Utiliser la pince sur des conducteurs dont le courant est inférieur ou égal à la valeur maximale autorisée

en régime permanent, soit 100 A e󰀨 ou 140 A crête.

Ne pas soumettre la pince à des chutes ou des projections d’eau.

Ne pas placer la main ou les doigts au-delà de la garde de protection.

En cas de ssures ou cassures du boîtier du produit, et/ou décollage de la face avant bouton, il y a

un risque d’électrocution, s’assurer de ne plus utiliser le produit en l’état, et de le remplacer ou de la

faire réparer.

5.2. UTILISATION

Faire le DC-Zéro.

Actionner la gâchette pour ouvrir les mâchoires de la pince, puis enserrer le conducteur en respectant

le sens du courant (source P1 côté bas de la èche, récepteur P2 côté pointe de la èche).

Refermer la pince. S’assurer qu’elle est bien fermée et centrée sur le conducteur, an d’obtenir une

précision de mesure optimum.

La bande passante peut être modiée sur demande :

1 MHz, 30 MHz, 3kHz.

5.3. ENTRETIEN

Avant toute intervention de maintenance, la pince ne doit pas enserrer de conducteur : de plus, elle doit

être débranchée de l’appareil externe auquel elle est reliée.

Entretien du circuit magnétique

Maintenir en parfait état de propreté les entrefers de la pince.

Les essuyer, si besoin, à l’aide d’un chi󰀨on doux.

Entretien du boîtier

Nettoyer la pince avec un chi󰀨on légèrement humidié d’eau savonneuse et rincer avec un chi󰀨on

humidié d’eau claire. Ne jamais faire couler d’eau sur la pince. Sécher avec un chi󰀨on sec ou de

l’air pulsé (température max. + 70°C).

Contrôle de la calibration

Vérication annuelle des caractéristiques de mesure par un organisme agréé.

6. CARACTÉRISTIQUES TECHNIQUES

6.1. CONDITIONS DE RÉFÉRENCE

Grandeur d’inuence Conditions de référence

Mise en marche avant mesure 1 mn

Température ambiante 23°C ± 5 K

Humidité 20 % HR à 75 % HR

Fréquence du DC à 400 Hz

Position du conducteur centré dans les mâchoires

Champ magnétique AC extérieur sans champ

Champ magnétique DC extérieur < 40 A/m (champ terrestre)

Impédance de l’appareil de mesure 1 MΩ et C < 100 pF

6.2. VALEURS DES CARACTÉRISTIQUES

Paramètre Valeur

Calibre nominal 100 ADC (ou 100 AAC)

Rapport sortie/entrée 10 mV/A

Résolution 10 mA

Erreur en % de la mesure 0,5 à 64 Arms

± 1,5 % ± 0,1 mV1

64 à 90 Arms

± 4 %

90 à 100 Arms

± 5 %

Erreur de phase à 50 Hz

et sans ltrage ± 1°

(1) relativement à l’o󰀨set résiduel

Bande passante ltre position 1 MHz @ - 3 dB 30 kHz @ - 3 dB 3 kHz @ - 3 dB

Bruit en sortie mA e󰀨 15 5 4

Temps de montée de 10 à 90 % 350 ns 11,7 µs 117 µs

di/dt 5 A/µs à 2 A crête/crête 150 A/ms 15 A/ms

Tension de sortie pour Ip = 0

après compensation du zéro ≤ ± 0,5 mVDC soit ≤ ± 50 mADC

Dynamique de compensation

du zéro ou de contre courant ± 6 ADC environ

Impédance d’insertion 0,25 mΩ (à 400 Hz) ou en HF : 0,1 µH pour un passage primaire

Other manuals for MH 60

Table of contents

Languages:

Other Chauvin Arnoux Test Equipment manuals

Chauvin Arnoux

Chauvin Arnoux C.A 6471 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 757 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6423 User manual

Chauvin Arnoux

Chauvin Arnoux TERCA 3 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6133 User manual

Chauvin Arnoux

Chauvin Arnoux Metrix DOX2025B User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6422 User manual

Chauvin Arnoux

Chauvin Arnoux AEMC Instruments 6418 User manual

Chauvin Arnoux

Chauvin Arnoux CA 6161 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6549 User manual

Chauvin Arnoux

Chauvin Arnoux IMEG 500N User manual

Chauvin Arnoux

Chauvin Arnoux C.A 1510 User manual

Chauvin Arnoux

Chauvin Arnoux PAC 12 User manual

Chauvin Arnoux

Chauvin Arnoux AEMC Instruments 6470-B User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6423 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6116 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6160 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6410 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6030 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6422 User manual

Chauvin Arnoux

Chauvin Arnoux ESSAILEC P01102131 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6422 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6608 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6131 User manual

Popular Test Equipment manuals by other brands

SMART

SMART KANAAD SBT XTREME 3G Series user manual

Agilent Technologies

Agilent Technologies BERT Serial Getting started

Agilent Technologies

Agilent Technologies N3280A user guide

Vernier

Vernier Go Direct Voltage manual

Lifeloc

Lifeloc R.A.D.A.R. quick start guide

Fluke

Fluke T5-600 Service information

Mercury

Mercury TSL01 user manual

MAHA

MAHA MBT Series Original operating instructions

Fuji Electric

Fuji Electric P-61 instruction manual

ETC

ETC SealerAtor user manual

Skyfine

Skyfine ETHYWAY V2 user manual

Appion

Appion G5 Twin Operation manual

PCB Piezotronics

PCB Piezotronics 8159-0112A Installation and operating manual

BW Technologies

BW Technologies MicroDock II user manual

Sun Nuclear

Sun Nuclear 1027 user guide

Biomark

Biomark HPR LITE READER user manual

Hioki

Hioki 3169-20 instruction manual

Ashcroft

Ashcroft ATE-100 operating manual
