Chauvet HIVE User manual

Quick Reference Guide

HIVE™ QRG EN

About This

Guide

The HIVE™

Quick Reference Guide (QRG) has basic product information

such as mounting, menu options, and DMX values. Download the User

Manual from www.chauvetlighting.com for more details.

Disclaimer

The information and specifications contained in this QRG are subject to

change without notice.

Safety Notes

These Safety Notes include important information about installation, use,

and maintenance.

•This product is not intended for permanent installation.

•ONLY connect this product to a grounded and protected circuit.

•Always disconnect from power before cleaning or replacing the fuse.

•DO NOT look at the light source when the product is on.

•Make sure the power cord is not crimped or damaged.

•Never disconnect this product from power by pulling on the cord.

•When mounting this product overhead, use a safety cable.

•

DO NOT allow flammable materials close to the unit while operating.

•DO NOT touch this product when it is operating because it may be hot.

•The voltage of the outlet to which you are connecting this product must

be within the range stated on the decal or rear panel of the product.

•This product is for indoor use only! (IP20) To prevent risk of fire or

shock, do not expose this product to rain or moisture.

•Always mount this product in a location with adequate ventilation, at

least 20 in (50 cm) from adjacent surfaces.

•Be sure that no ventilation slots on the unit’s housing are blocked.

•Never connect this product to a dimmer or rheostat.

•Replace the fuse with one of the same type and rating.

•ONLY use the hanging/mounting bracket to carry this product.

•The maximum ambient temperature is 104° F (40° C). Do not operate

this product at higher temperatures.

•In the event of a serious operating problem, stop using immediately.

•

DO NOT open this product. It contains no user-serviceable parts.

Contact

Outside the U.S., United Kingdom, or Ireland, contact your distributor to

request support or return a product. Visit www.chauvetlighting.com

for

contact information.

EN HIVE™ QRG

What Is

Included

•HIVE™

•Power Cord

•Warranty Card

•Quick Reference Guide

To Begin

Unpack your HIVE™ and make sure you have received all parts in good

condition. If the box or contents appear damaged, notify the carrier

immediately, not CHAUVET®.

Description

The HIVE™ uses 6 large-diameter lenses to focus 18 high-

power red, green,

and blue LEDs. Control options include Sound-

Active modes, auto

programs, Master/Slave modes and DMX. Two personality choices are

available through 3- and 20-channel DMX modes.

Overview

AC Power

This product has an auto-ranging power supply that can work with an input

voltage range of 100~240 VAC, 50/60 Hz.

Power Linking

You can link up to 5 HIVE™ products at 120 VAC and 10 units at 230 VAC.

Fuse

Replacement

1. Disconnect the product from power.

2. Wedge the tip of a flat-head screwdriver into the slot of the fuse

holder.

3. Pry the safety cap out of the housing.

4. Remove the blown fuse from the clip on the front of the safety cap and

replace with a fuse of the exact same type and rating.

5. Re-insert the fuse holder and reconnect power.

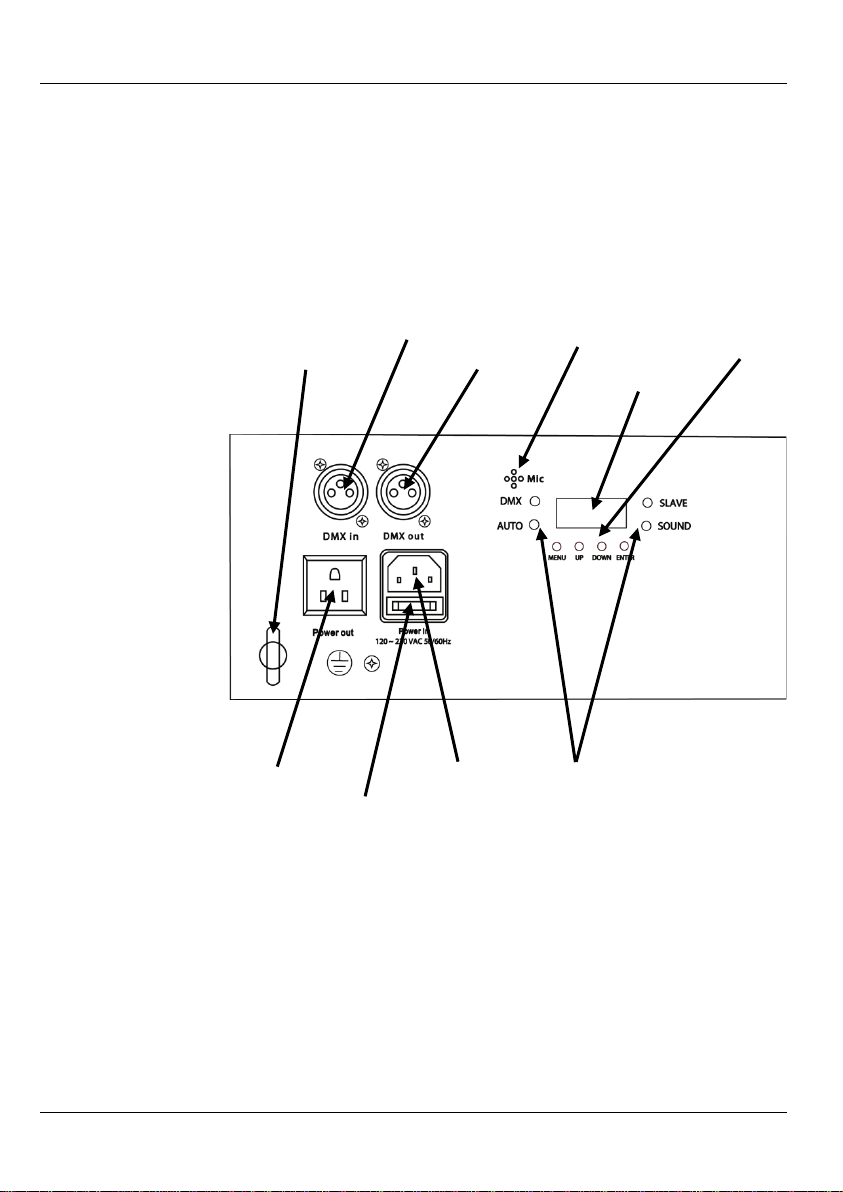

Back Panel View

Power In

Power Out

Fuse Holder

LED Display

DMX Out

DMX In

Safety Loop

Microphone

Control

Buttons

Indicator

Lights

HIVE™ QRG EN

Mounting

Before mounting this product, read the SafetyNotes.

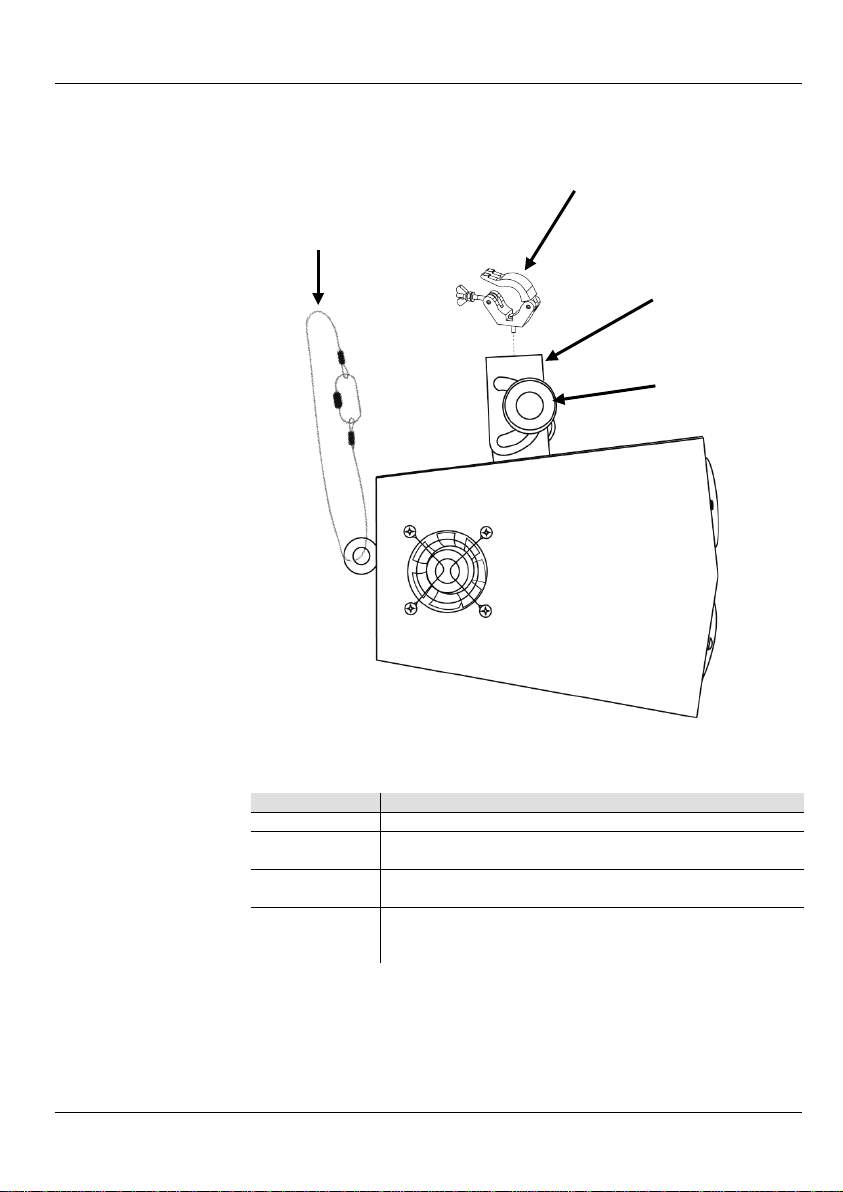

Mounting

Diagram

Control Panel

Description

Button

Function

<MENU>

Exits from the current menu or function

<UP>

Navigates upwards through the menu list and increases

the numeric value when in a function

<DOWN>

Navigates downwards through the menu list and

decreases the numeric value when in a function

<ENTER>

Enables the currently displayed menu or sets the currently

selected value into the selected function

Mounting Clamp

Bracket Adjustment

Knobs (2x)

Safety Cable

Mounting Bracket

EN HIVE™ QRG

Menu Options

Main Level

Programming Levels

Description

Addr

001–512

Sets the DMX starting address

CHnd

3CH

3-channel mode

20CH

20-channel mode

SLnd

SL 0

Slave mode 0

SL 1

Slave mode 1

AUto

rUn

Auto program

CoLo

rEd

0–255

Red (0–100%)

GrEE

0–255

Green (0–100%)

bLUE

0–255

Blue (0–100%)

So1

Strobe, slow speed

So2

Strobe, medium speed

So3

Strobe, fast speed

LEd

LED background light on

oFF

LED background light off

dISP

Normal display

dSIP

Inverted display

VEr

Shows currently installed software version

DMX Linking

The HIVE™ can work with a DMX controller when linked by DMX serial

connections. Instructions for connecting and configuring this product for

DMX operation are in the User Manual. If you are not familiar with DMX,

download the DMX Primer from www.chauvetlighting.com.

Starting Address

To ensure full access to all channels in each DMX mode, the highest

recommended DMX address is 493.

Master/Slave

Connection

The HIVE™ uses the DMX data connection for its Master/Slave mode.

Instructions for connecting and configuring this product for Master/Slave

operation are in the User Manual.

HIVE™ QRG EN

DMX Values

20-CH

Channel Function Value

Percent/Setting

Pod

Red

000 255

0–100%

Green

000 255

0–100%

Blue

000 255

0–100%

Red

000 255

0–100%

Green

000 255

0–100%

Blue

000 255

0–100%

Red

000 255

0–100%

Green

000 255

0–100%

Blue

000 255

0–100%

Red

000 255

0–100%

Green

000 255

0–100%

Blue

000 255

0–100%

Red

000 255

0–100%

Green

000 255

0–100%

Blue

000 255

0–100%

Red

000 255

0–100%

Green

000 255

0–100%

Blue

000 255

0–100%

Strobe

000 255

Slow to fast

Auto Programs

000 255

Auto programs

EN HIVE™ QRG

DMX Values (cont.)

3-CH

Channel Function Value Percent/Setting

1 Auto Programs

000 245

Auto programs

246 255

Sound-Active mode

Strobe

000 255

Slow to fast

Speed

000 255

Auto programs speed

HIVE™ GRR ES

Acerca de Esta

Guía

La Guía de Referencia Rápida (GRR) del HIVE™

contiene información

básica sobre el producto, como montaje, opciones de menú y valores DMX.

Descargue el manual de usuario de www.chauvetlighting.com

para una

información más detallada.

Exención de

Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a

cambio sin previo aviso.

Notas de

Seguridad

Estas notas de seguridad incluyen información importante sobre el montaje,

uso y mantenimiento.

•Este producto no está cocebido para una instalación permanente.

•Conecte este producto SOLO a un circuito con toma de tierra y

protegido.

•Desconecte siempre de la alimentación antes de la limpieza o

sustitución del fusible.

•NO mire a la fuente de luz cuando el producto esté encendido.

•Asegúrese de que el cable de alimentación no está retorcido ni

estropeado.

•

Nunca desconecte este producto del cable de alimentación agarrando o

tirando del cable.

•Cuando monte este producto en alto, use un cable de seguridad.

•NO permita la presencia de materiales inflamables cerca de la unidad

cuando esté en funcionamiento.

•NO toque este producto cuando esté en funcionamiento, pues podría

estar caliente.

•La tensión del enchufe al que conecte este producto ha de estar en el

rango establecido en el grabado o en el panel posterior de producto.

•¡Este producto es para uso en interiores solamente! (IP20) Para evitar

riesgos de incendio o descarga, no exponga este producto a la lluvia o la

humedad.

•Monte siempre este producto en una ubicación con ventilación

adecuada, al menos a 20'' (50 cm) de superficies adyacentes.

•Asegúrese de que ninguna ranura de ventilación en la carcasa de la

unidad queda bloqueada.

•Nunca conecte este producto a un atenuador o reostato.

•Sustituya el fusible con uno del mismo tipo y categoría.

•Use SOLAMENTE los soportes de colgar/montar para mover este

producto.

•La máxima temperatura ambiente es de 104º F (40º C). No haga

funcionar este producto a temperaturas más altas.

•En caso de un problema grave de funcionamiento, deje de usarlo

inmediatamente.

•NO abra este producto. No contiene piezas reparables por el usuario.

Contacto

Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su

distribuidor para solicitar asistencia o devolver el prod

ucto. Visite

www.chauvetlighting.com para información de contacto.

ES HIVE™ GRR

Qué va

Incluido

•HIVE™

•Cable de alimentación

•Tarjeta de garantía

•Guía de Referencia Rápida

Para Empezar

Desembale su HIVE™ y asegúrese de que ha recibido todas las partes en buen

estado. Si la caja o los componentes parecen dañados, notifíqueselo al

transportista inmediatamente, no a CHAUVET®.

Descripción

El HIVE™ utiliza 6 lentes de gran diámetro para enfocar 18 LEDs de alta

potencia rojos, verdes y azules. Las opciones de control incluyen modos

Activo por sonido, programas automáticos, modo Maestro/Esclavo y DMX.

Hay dos opciones de personalidad disponibles a través de los modos DMX

de 3 y 20 canales.

Vista General

Corriente

Alterna

Este producto tiene una fuente de alimentación con detección automática que

puede funcionar con un rango de tensión de entrada de 100~240 VCA, 50/60 Hz.

Alimentación en

Cadena

Puede enlazar hasta 5 productos HIVE™ a 120 VCA, y 10 unidades a

230 VCA.

Sustitución del

Fusible

1. Desconecte el producto de la alimentación.

2. Haga cuña con la punta de un destornillador plano en la ranura del

portafusibles.

3. Saque la tapa de seguridad de la carcasa.

4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de

seguridad y sustituya el fusible con otro del mismo tipo y categoría.

5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Vista Panel

Posterior

Entrada

alimentación

Salida

alimentación

Portafusibles

Pantalla LED

Salida DMX

Entrada

DMX

Anilla de

seguridad

Micrófono

Botones de

control

Luces de

indicación

HIVE™ GRR ES

Montaje

Antes de montar este producto, lea las Notas de Seguridad.

Diagrama

de Montaje

Descripción del

Panel de Control

Botón

Función

<MENU>

Sale del menú o función actual

<UP>

Navega hacia arriba por la lista de menú y aumenta el

valor numérico cuando está en una función

<DOWN>

Navega hacia abajo por la lista de menú y disminuye el

valor numérico cuando está en una función

<ENTER>

Habilita el menú actualmente en pantalla o configura el

valor seleccionado actualmente dentro de la función

seleccionada

Abrazadera de

montaje

Mandos de ajuste

del soporte (2x)

Cable de

seguridad

Soporte de montaje

Other manuals for HIVE

Table of contents

Languages:

Other Chauvet Lighting Equipment manuals

Chauvet

Chauvet Abyss LED 3.0 User manual

Chauvet

Chauvet Laser Pointer User manual

Chauvet

Chauvet Scorpion 320D EU User manual

Chauvet

Chauvet Scorpion Storm RGX User manual

Chauvet

Chauvet SWARM 5FX User manual

Chauvet

Chauvet COLORado PXL Bar 16 User manual

Chauvet

Chauvet ART-150W User manual

Chauvet

Chauvet COLORdash Accent Series User manual

Chauvet

Chauvet TFX-950CM Manual

Chauvet

Chauvet Legend 230SR Beam User manual

Chauvet

Chauvet SlimPAR Pro Tri User manual

Chauvet

Chauvet Orbiter RG LGG-2050GR User manual

Chauvet

Chauvet COLORdash Par Hex 7 User manual

Chauvet

Chauvet Freedom Par User manual

Chauvet

Chauvet Eclipse RGB User manual

Chauvet

Chauvet D-Fi User manual

Chauvet

Chauvet SlimPAR Pro Tri User manual

Chauvet

Chauvet Scorpion Dual User manual

Chauvet

Chauvet YA-145 POLICE User manual

Chauvet

Chauvet Beamer 8 User manual

Chauvet

Chauvet NIMBUS User manual

Chauvet

Chauvet Eclipse RGB User manual

Chauvet

Chauvet Sgocker 90 IRC User manual

Chauvet

Chauvet Freedom Par Tri-6 QRG User manual

Popular Lighting Equipment manuals by other brands

Brizo

Brizo 8SP-MU-4 manual

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 installation instructions

IKEA

IKEA BJÖRKSPIREA manual

Laserworld

Laserworld Evolution Series ES-400RGB manual

Alien

Alien RG STAR user manual

EuroLite

EuroLite LED B-40 user manual

Qazqa

Qazqa Suplux SL 3 Black 103062 instruction manual

Commercial Electric

Commercial Electric 54568141 Use and care guide

CREE LIGHTING

CREE LIGHTING 304 Series installation instructions

Goobay

Goobay 49867 user manual

ECOMAN ITALIA

ECOMAN ITALIA LED T8 instruction manual

Alkalite

Alkalite Krypton KT-81 user manual

Clas Ohlson

Clas Ohlson GU10 manual

DTS

DTS DELTA 10 F user manual

ring

ring Solar Steplight manual

One Stop Gardens

One Stop Gardens 57696 Owner's manual & safety instructions

Chauvet DJ

Chauvet DJ COREpar UV120 ILS user manual

SIREM

SIREM Swimeo A2 instructions
