Chauvet Atmos User manual

Quick Reference Guide

English EN

Español ES

Français FR

Nederlands NL

Atmos™ QRG EN

About This Guide

The Atmos™ Quick Reference Guide (QRG) has basic product information such

as connection, mounting, menu options, and DMX values. Download the User

Manual from www.chauvetprofessional.com for more details.

Disclaimer

The information and specifications contained in this QRG are subject to change

without notice.

Safety Notes •DO NOT open this product. It contains no user-serviceable parts.

•Always disconnect from power before cleaning.

•Do not touch the output nozzle on this product during or after operation.

•Only use Chauvet approved High Density Fog Fluid (HDF) and Quick

Dissipating Fog Fluid (QDF) fluid.

•Do not add anything to the fog liquid.

•Do not drink the fog liquid.

•Do not allow the fog liquid to touch your skin or eyes.

•To eliminate unnecessary wear and improve its lifespan, during periods of

non-use completely disconnect the product from power via breaker or by

unplugging it.

•CAUTION: When transferring product from extreme temperature

environments, (e.g. cold truck to warm humid ballroom) condensation may

form on the internal electronics of the product. To avoid causing a failure,

allow product to fully acclimate to the surrounding.

•Mount this product in a location with adequate ventilation, at least

20 in (50 cm) from adjacent surfaces.

•Do not leave any flammable material within 50 cm of this product while

operating or connected to power.

•Do not operate this product outdoors or in any location where dust, excessive

heat, or water may affect it.

•Do not operate this product if the housing, fluid tank, or cables appear

damaged.

•Do not connect this product to a dimmer or rheostat.

•Only connect this product to a grounded and protected circuit.

•Only use the handles or the mounting bracket to carry this product.

•In the event of a serious operating problem, stop using immediately.

•The maximum ambient temperature is 113 °F (45 °C). Do not operate this

product at higher temperatures.

Contact

•From outside the U.S., UK, Ireland, Mexico, or Benelux, contact the

distributor of record to request support or return a product.

•From inside the U.S., UK, Ireland, Mexico, or Benelux

, use the information in

Atmos™ QRG EN

What Is

Included

•Atmos™

•Neutrik® powerCON® power cord

•Warranty Card

•Quick Reference Guide

AC Power

This product comes in two models, each with a fixed input voltage power supply,

either 120 V, 60 Hz or 230 V, 50 Hz. Be sure you have

the correct model for the

line voltage in your area.

To eliminate wear and improve its lifespan, during periods of non-

use

completely disconnect from power via breaker or by unplugging it.

AC Plug

Connection

Wire (U.S.)

Wire (Europe)

Screw Color

AC Live

Black

Brown

Yellow/Brass

AC Neutral

White

Blue

Silver

AC Ground

Green/Yellow

Green

Resetting the

Breaker

This product is equipped with a resettable circuit breaker. If the breaker trips, all

sections of this product will lose power. To reset the breaker:

1. Disconnect this product from power.

2. Allow unit to cool for 15 minutes.

After 15 minutes, you may attempt to reset the breaker by pressing the button

with your finger.

4. Plug the product’s power cord into the power outlet and continue using as

recommended.

DMX Linking

The Atmos™ will work with a DMX controller using a 3- or 5-pin DMX serial

connection. A DMX Primer is available from www.chauvetprofessional.com.

DMX Connection

The Atmos™ uses a 3- or 5-pin DMX data connection for its 1 channel DMX

personality. See the User Manual for information about connecting

and

configuring the product for DMX operation.

Atmos™ QRG EN

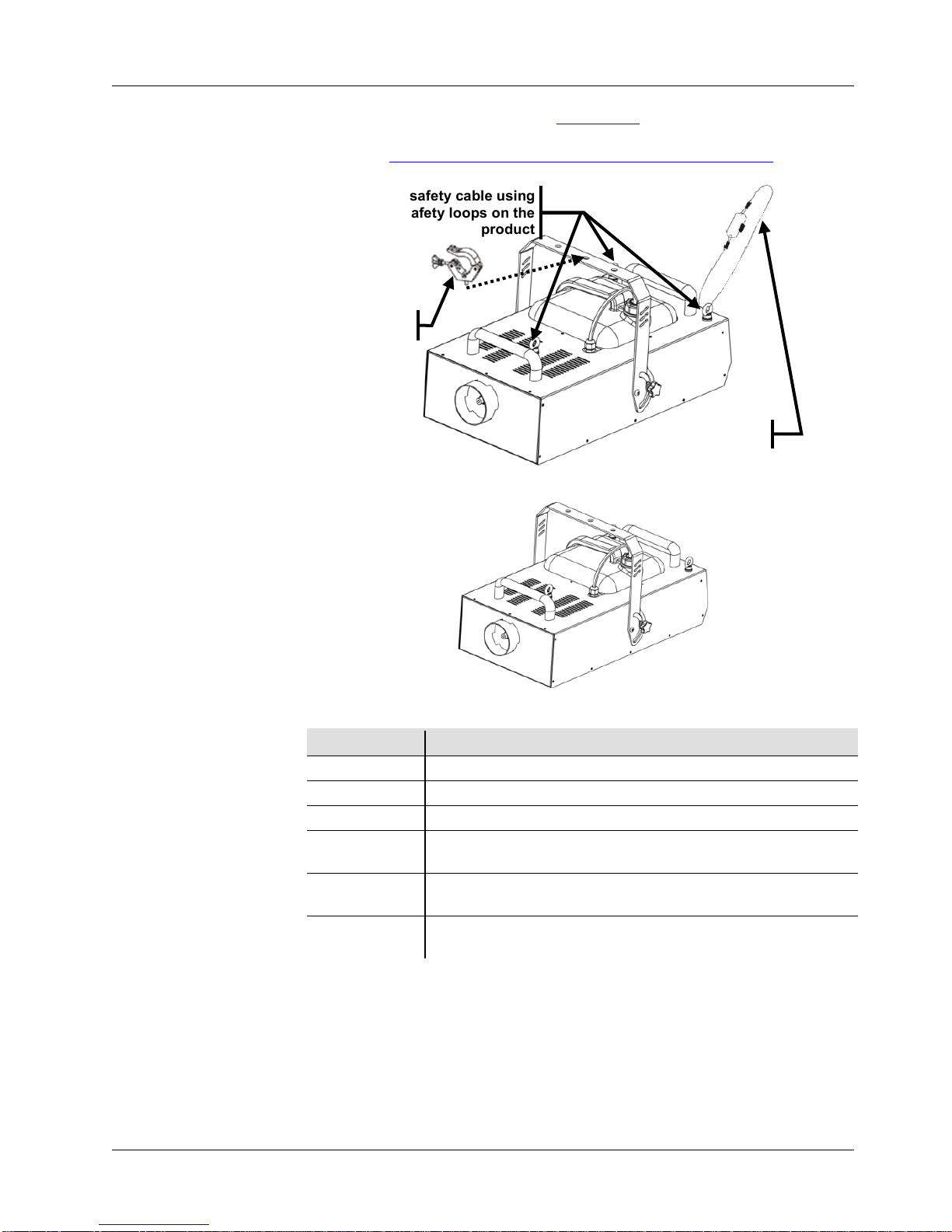

Mounting

Before mounting this product, read the Safety Notes. Make sure the mounting clamp

is capable of supporting the weight of the product. For our Chauvet line of mounting

clamps, go to trusst.com/productcategory/base-plates-accessories-clamps/.

Product

Mounting

Diagram

Control Panel

Description

Button

Function

Enters the programming mode

Controls the pump to modify the output volume

<TIMER>

Starts the timer controlled operation

Allows momentary fog output for as long as the button is

held down

<UP>

Navigates upward through the menu list or increases the

numeric value when in a function

<DOWN>

Navigates downward through the menu list or decreases the

numeric value when in a function

Preparing for

Operation

To prepare the Atmos™ for operation:

1. Pull out the fluid tank and remove the cap.

2. Verify that the two plastic hoses attached to the cap are in place and in good

condition.

3. Pour Chauvet (HDF or QDF) fluid inside the tank and re-cap.

4. Reinsert the tank.

5. Make sure that the plastic hose that goes from the cap to the Atmos™ is not

bent.

6. Plug in power and wait approximately 8 minutes for warm-up to complete.

Secure the safety cable using

the safety loops

on the

product.

Secure the safety cable using

the safety loops on the

product

Overhead Mounting

Floor Mounting

Mounting Clamp

Safety Cable

Atmos™ QRG EN

Menu Map

Atmos™ Opening Screen

CHAUVET

Version X.X

CHAUVET

AC-120V 60Hz

Warming Up

(only appears if Atmos™ is cold)

Ready To Atmos

CHAUVET

Atmos™ Functions Menu

Interval Set

CHAUVET

1–200s

Duration Set

CHAUVET

1–200s

Timer Out

CHAUVET

1–100%

Volume Out

CHAUVET

1–100%

DMX512Add.

CHAUVET

1–512

Fluid Sensor

CHAUVET

ON–OFF

DMX Values

2 Ch

Channel

Function

Value

Percent/Setting

1 Volume

000ó005

006ó255

No function

0–100%

2 Continues Output

000ó005

006

255

No function

Continuous output

Atmos™ GRR ES

Acerca de Esta

Guía

La Guía de Referencia Rápida del Atmos™ contiene información básica sobre el

producto, como conexión, montaje, opciones de menú y valores DMX. Descargue

el Manual de Usuario de www.chauvetprofessional.com para una informac

ión más

detallada.

Exención de

Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio

sin previo aviso.

Notas de

Seguridad

•NO abra este producto. No contiene piezas reparables por el usuario.

•Desconecte SIEMPRE este producto de la alimentación antes de limpiarlo.

•NO toque la boquilla de salida de este producto durante o después del

funcionamiento.

•Utilice solo líquido de humo aprobado por Chauvet

(HDF o QDF).

•NO añada nada al líquido de humo.

•NO beba el líquido de humo.

•NO permita que el líquido de humo entre en contacto con la piel o los ojos.

•Para evitar un desgaste innecesario y alargar su vida útil, desconecte

complemente el producto de la alimentación, mediante el interruptor o

desenchufándolo, durante los periodos en los que no se use.

•Cuidado: cuando transfiera el producto desde ambientes con temperatura

extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y

humedad), puede formarse condensación en la electrónica interna del

producto. Para evitar que se produzca una avería, deje que el producto se

aclimate completamente al ambiente antes de conectar la alimentación.

•Monte este producto en una ubicación con ventilación adecuada, al menos a

20” (50 cm) de superficies adyacentes.

•NO deje ningún material inflamable a menos de 50 cm de este producto

mientras esté funcionando o conectado a la alimentación.

•NO ponga en funcionamiento este producto en el exterior o en cualquier

ubicación en la que el polvo, calor excesivo o agua puedan afectarlo.

•NO ponga en funcionamiento este producto si sospecha que la carcasa, el

depósito de líquido o los cables están dañados.

•NO conecte este producto a un atenuador o reostato.

•Conecte este producto SOLO a un circuito con toma de tierra y protegido.

•Use SOLAMENTE las asas o el soporte de montaje para mover este producto.

•En caso de un problema grave de funcionamiento, deje de usarlo

inmediatamente.

•La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar

este producto a temperaturas más altas.

Contacto

•Desde fuera de EE.UU, Reino Unido, Irlanda, México o Benelux póngase en

contacto con su distribuidor oficial para solicitar asistencia o devolver el

producto.

•Desde dentro de EE.UU, Reino Unido, Irlanda, México o Benelux, utilice la

información de Contact Us (contáctenos) al final de esta GRR.

Atmos™ GRR ES

Qué va Incluido

•Atmos™

•Cable de Alimentación

Neutrik® powerCON®

•Tarjeta de Garantía

•Guía de Referencia Rápida

Corriente Alterna

Este producto viene en dos modelos, cada uno con una fuente de alimentación de

tensión fija: 120 V, 60 Hz o 230 V, 50 Hz. Asegúrese de que tiene el modelo

correcto para la línea de tensión de su zona.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte

complemente el producto de

la alimentación, mediante el interruptor o

desenchufándolo, durante los periodos en los que no se use.

Enchufe CA

Conexión

Cable (EE.UU)

Cable (Europa)

Color del Tornillo

CA Cargado

Negro

Marrón

Amarillo/Bronce

CA Neutro

Blanco

Azul

Plata

CA Tierra

Verde/Amarillo

Verde

Rearmar el

Disyuntor

Este producto está equipado con un disyuntor rearmable. Si el disyuntor salta,

todos los circuitos de este producto se quedarán sin alimentación.

Para rearmar el

disyuntor:

1. Desconecte el producto de la toma de corriente.

2. Permita que la unidad se enfríe durante 15 minutos.

Después de 15 minutos, puede intentar rearmar el disyuntor pulsando el botón

con el dedo.

4. Enchufe el cable de alimentación del producto en la toma de corriente y

continúe utilizando según se recomienda.

Enlace DMX

El Atmos™ funcionará con un controlador DMX mediante una conexión serie 3 o

5 pines DMX. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Atmos™ utiliza una conexión de datos DMX de 3 o 5 pines para su

personalidad DMX de 1 canal.

Vea el Manual de Usuario para conectar y

configurar para funcionamiento DMX.

Atmos™ GRR ES

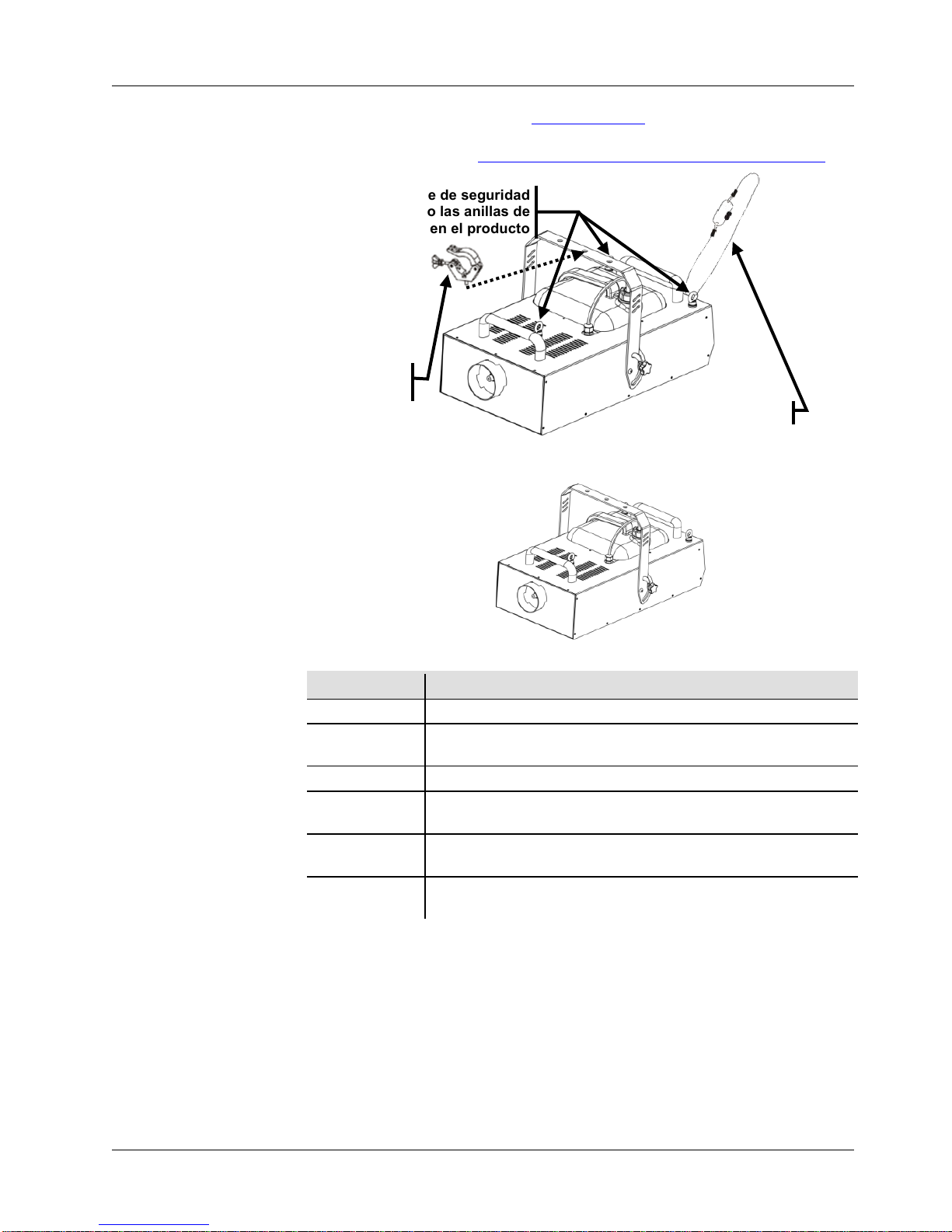

Montaje

Antes de montar este producto, lea las Notas de seguridad. Asegúrese de que las abrazaderas

de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de

abrazaderas de montaje, visite trusst.com/productcategory/base-plates-accessories-clamps/.

Diagrama de

Montaje del

Producto

Descripción del

Panel de Control

Botón

Función

Entra en el modo de programación

Controla la bomba de humo para modificar el volumen de

salida

<TIMER>

Inicia el funcionamiento controlado por temporizador

Hace que salta humo temporalmente mientras el botón se

mantenga pulsado

<UP>

Navega hacia arriba por la lista de menú o aumenta el valor

numérico cuando está en una función

<DOWN>

Navega hacia abajo por la lista de menú o disminuye el

valor numérico cuando está en una función

Preparación

Para preparar el Atmos™ para el funcionamiento:

1. Extraiga el tanque de líquido y quite la tapa.

2. Verifique que

los dos manguitos de plástico unidos a la tapa están en su sitio y

en buen estado.

3. Vierta líquido de humo Chauvet (HDF o QDF) dentro del tanque y vuelva a

taparlo.

4. Vuelva a insertar el tanque.

5. Asegúrese de que el manguito de plástico que va de la tapa al generador de

humo no esté doblado.

6. Enchufe la alimentación y espere aproximadamente 8 minutos de tiempo de

calentamiento.

Fije el cable de seguridad

utilizando las anillas de

seguridad en el producto

Montaje en el Suelo

Montaje en Altura

Cable de Seguridad

Abrazadera

de Montaje

Atmos™ GRR ES

Mapa de Menú

Atmos™ Opening Screen

(pantalla de inicio)

CHAUVET

Version X.X

(versión de software)

CHAUVET

AC-120V 60Hz

(este producto viene en dos modelos:

120 V, 50 Hz o 230 V, 60 Hz

Warming Up

(sólo aparece si el Atmos™ está frío)

(calentamiento)

Ready To Atmos

CHAUVET

(listo para funcionar)

Atmos™ Functions Menu

(menú de funciones)

Interval Set

CHAUVET

1–200s (intervalo, 1 a 200 segundos)

Duration Set

CHAUVET

1–200s (duración, 1 a 200 segundos)

Timer Out

CHAUVET

1–100% (temporizador, 1 a 100%)

Volume Out

CHAUVET

1–100% (volumen, 1 a 100%)

DMX512Add.

CHAUVET

1–512 (dirección DMX)

Fluid Sensor

CHAUVET

ON–OFF (sensor de fluidos,

encendido o apagado)

Valores DMX

2 C

Canal

Función

Valor

Porcentaje/Configuración

1 Volumen

000ó005

006ó255

Sin función

0–100%

2 Salida continua

000ó005

006ó255

Sin función

Salida continua

Atmos™ MR FR

À Propos de ce

Manuel

Le Manuel de Référence (MR) de l'Atmos™ reprend des informations de

base sur c

e produit notamment en matière de connexions, montage, options

de menu et valeurs DMX. Téléchargez le Manuel d'Utilisation sur

www.chauvetprofessional.com pour de plus amples informations.

Clause de non

Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à

changement sans préavis.

Consignes de

Sécurité

•NE touchez PAS l'embout de sortie de cet appareil lorsqu'il fonctionne ou une

fois arrêté.

•Débranchez TOUJOURS cet appareil avant de le nettoyer.

•N'utilisez que le liquide de brume (HDF à QDF) recommandé par Chauvet.

•N'ajoutez RIEN au liquide de brouillard.

•NE buvez PAS le liquide de brouillard.

•Veillez à ce que le liquide de brouillard n'entre PAS en contact avec votre

peau ou vos yeux.

•

N’ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d’être

réparé par l’utilisateur.

•Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour

prolonger la durée de vie, déconnectez-entièrement l'appareil en le

débranchant de l'alimentation électrique ou en coupant le disjoncteur.

•ATTENTION: Lorsque l'appareil est transféré d'un environnement à

température extrême à un autre (par exemple d'un camion froid vers une salle

de bal chaude et humide), de la condensation peut se former sur les

composants électriques internes. Pour éviter de causer des dommages, laissez

l'appareil s'acclimater entièrement au milieu environnant avant de le mettre

sous tension.

•Montez toujours ce produit dans en endroit bien ventilé, à au moins 20 pouces

(50 cm) des surfaces adjacentes.

•

Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit

lorsque celui-ci fonctionne.

•N’utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière,

une chaleur excessive ou de l'eau pourraient en affecter le fonctionnement.

•N’utilisez PAS cet appareil si le boîtier, le réservoir à liquide ou les câbles

vous semblent endommagés.

•Ne connectez ce produit NI à un gradateur NI à un rhéostat.

•Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.

•N'utilisez QUE les poignées pour transporter cet appareil.

•En cas de sérieux problèmes de fonctionnement, arrêtez le système

immédiatement.

•La température ambiante maximale supportée par cet appareil est de

113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Contact

•En dehors des États-Unis, du Royaume-Uni, de l’Irlande, du Mexique et du

Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou de

retourner votre produit.

•Depuis les États-Unis, le Royaume-Uni, l'Irlande, le Mexique ou du Benelux,

utilisez les informations de la rubrique Contact Us (contactez-nous) en fin de

MR.

Other manuals for Atmos

Table of contents

Languages:

Other Chauvet Lighting Equipment manuals

Chauvet

Chauvet WELL User manual

Chauvet

Chauvet Swarm4 User manual

Chauvet

Chauvet Colordash Block User manual

Chauvet

Chauvet 4 Bar Flex User manual

Chauvet

Chauvet Q-Beam 260-LED User manual

Chauvet

Chauvet Sgocker 90 IRC User manual

Chauvet

Chauvet Well Flex User manual

Chauvet

Chauvet COLORdash Accent Series User manual

Chauvet

Chauvet SlimBANK TRI-18 User manual

Chauvet

Chauvet Line Dancer LED User manual

Chauvet

Chauvet Strike 324 User manual

Chauvet

Chauvet JAM Pack Gold User manual

Chauvet

Chauvet CH-750 User manual

Chauvet

Chauvet FX 350 User manual

Chauvet

Chauvet Q-3eam 260-LED User manual

Chauvet

Chauvet CH-PAR38PACK User manual

Chauvet

Chauvet Vue 3.1 User manual

Chauvet

Chauvet Hurricane User manual

Chauvet

Chauvet SlimPANEL TRI 12 IP User manual

Chauvet

Chauvet Mini 4 Bar 2.0 User manual

Chauvet

Chauvet LED Techno Strobe ST-3000LED Technical document

Chauvet

Chauvet Intimidator COLOR LED Owner's manual

Chauvet

Chauvet Color rail IRC IP User manual

Chauvet

Chauvet Intimidator Wash Zoom 250 IRC User manual

Popular Lighting Equipment manuals by other brands

Brizo

Brizo 8SP-MU-4 manual

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 installation instructions

IKEA

IKEA BJÖRKSPIREA manual

Laserworld

Laserworld Evolution Series ES-400RGB manual

Alien

Alien RG STAR user manual

EuroLite

EuroLite LED B-40 user manual

Qazqa

Qazqa Suplux SL 3 Black 103062 instruction manual

Commercial Electric

Commercial Electric 54568141 Use and care guide

CREE LIGHTING

CREE LIGHTING 304 Series installation instructions

Goobay

Goobay 49867 user manual

ECOMAN ITALIA

ECOMAN ITALIA LED T8 instruction manual

Alkalite

Alkalite Krypton KT-81 user manual

Clas Ohlson

Clas Ohlson GU10 manual

DTS

DTS DELTA 10 F user manual

ring

ring Solar Steplight manual

One Stop Gardens

One Stop Gardens 57696 Owner's manual & safety instructions

Chauvet DJ

Chauvet DJ COREpar UV120 ILS user manual

SIREM

SIREM Swimeo A2 instructions
