Casa Fan SafeLine WM3 Eco Wall Technical document

DE Montage- und Bedienungs-

anleitung 4 - 6 GB Mounting and operating

manual 7 - 9

FR Instructions de montage et de

service 10 - 12 IT Istruzioni per il montaggio

e l´uso 13 - 15

ES Manual de instrucciones 16 - 18 PT Instruções de utilização 19 - 21

DK Betjeningsvejledningen 22 - 24 SE Bruksanvisningen 25 - 27

FI Bruksanvisningen 28 - 30 NO Käyttöohje 31 - 33

EE Kasutusjuhend 34 - 36 SI Navodila za uporabo 37 - 39

SK Návod na použitie 40 - 42 PL Instrukcja obsługi 43 - 45

CZ Návod k obsluze 46 - 48 HU Kezelési útmutató 49 - 51

NL Gebruiksaanwijzing 52 - 54 RU Руководство по

эксплуатации и сборке 55 - 57

TR Montaj ve kullanım kılavuzu 58 - 60

IP44 WM3 Eco Stand IP44

WM3 Eco Wall IP44

ON-OFF

POWER

0 - I - II - III - 0

ZIEHEN / PULL

ON-OFF

POWER

0 - I - II - III - 0

ZIEHEN / PULL

ON-OFF

POWER

0 - I - II - III - 0

ZIEHEN / PUL

ON-OFF

POWER

0 - I - II - III - 0

DRÜCKN / PRESS



16 +









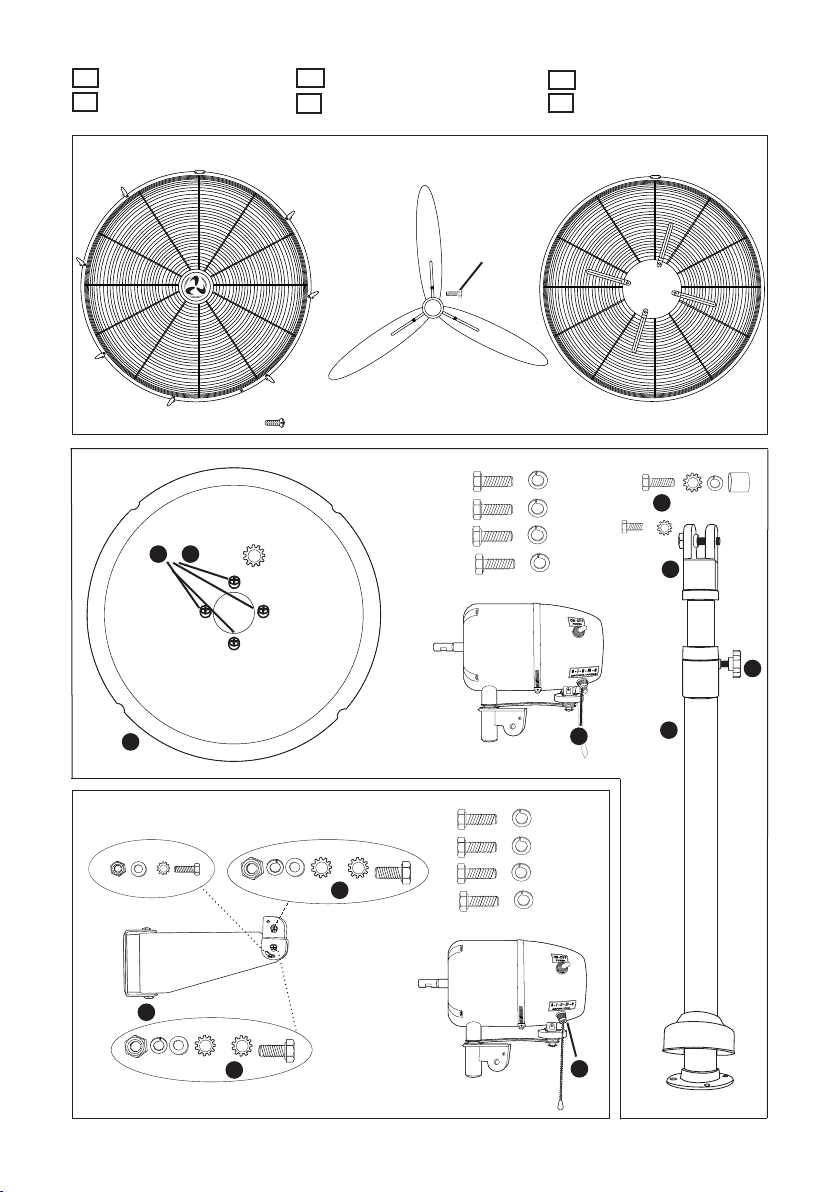

Inhalt der Verpackung Contents of the packaging

Contenu de l‘emballage Contenuto della confezione

Contenido del embalaje

Obsah balení

WM3 Eco Stand IP44

WM3 Eco Wall IP44





WM3 Eco Wall IP44 + WM3 Eco Stand IP44

+ 4x

Reference

parameter Unit of

measurement Value

WM3 Eco Stand IP44 Value

WM3 Eco Wall IP44

Maximum fan ﬂow rate F m³/min 192.8 180.6

Fan power input P W 123 123

Service value SV (m³/min)W 1.56 1.46

Fan sound power level LWA dB(A) 80.0 80.0

Standy power consumption PSB W 0.0 0.0

Max. air velocity C m/sec 3.9 1.8

Measurement standards

for service value

IEC 60879; EN62301: UNI EN ISO 3741

Contact details for

obtaining more

information

CasaFan GmbH,

Senefelderstr. 8, 63594 Hasselroth,

Germany

Data according EU Commission Regulation No 206/2012

Symbol Einheit Wert

WM3 Eco Stand IP44 Wert

WM3 Eco Wall IP44

Maximaler Volumenstrom F m³/min 192,8 180,6

Ventilator-Leistungsaufnahme P W 123 123

Serviceverhältnis SV (m³/min)W 1,56 1,46

Ventilator-Schallleistungspegel LWA dB(A) 80,0 80,0

Leistungsaufnahme im

Bereitschaftszustand

PSB W 0,0 0,0

Maximale Luftgeschwindigkeit C m/sec 3,9 1,8

Messnorm für die Ermittlung

des Serviceverhältnisses

IEC 60879; EN62301: UNI EN ISO 3741

Kontaktadresse für

weitere Informationen

CasaFan GmbH,

Senefelderstr. 8, 63594 Hasselroth,

Deutschland

DE Die Schrauben und Scheiben sind im Produkt bereits eingeschraubt.

GB The screws and washers are already screwed into the product.

FR Les vis et rondelles sont déjà vissées dans le produit.

IT Le viti e le rondelle sono già avvitate nel prodotto.

ES Los tornillos y las arandelas ya están atornillados en el producto.

CZ Šrouby a podložky jsou již ve výrobku přišroubovány.

Angaben gem. Verordnung Nr. 206/2012 der EU Kommission

Sicherheitshinweise

- Die Spannungsangabe auf dem Typenschild muss mit der vorhan-

denen Netzspannung übereinstimmen.

- Gerät darf nur vollständig montiert betrieben werden!

- Das Gerät darf ausschließlich auf ebenem, stabilem Boden betrie-

ben werden. Nicht auf Tische oder ähnliches stellen. Netzkabel so

führen, dass keine Stolpergefahr und somit kein Umwerfen oder

Herunterziehen des Gerätes möglich ist.

- Keine Gegenstände durch das Schutzgitter stecken! Lose Gegen-

stände, die angesaugt werden können, vor dem Einschalten des

Ventilators aus dem Ansaugbereich entfernen! Lose Kleidung wie

z.B. Schals mit Fransen vom Schutzgitter fernhalten!

- Die Geräte niemals mit nassen oder feuchten Händen berühren.

- Tauchen Sie ein Elektrogerät niemals in Wasser oder andere Flüssigkeiten.

- Verlängerungskabel müssen von einem qualiﬁzierten Techniker ge-

prüft und für die angegebene Leistung geeignet sein.

- Das Gerät keinen schädlichen Umwelteinﬂüssen aussetzen (Regen,

starke Sonneneinstrahlung usw.).

- Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose. Grei-

fen Sie beim Herausziehen den Stecker und nicht das Kabel.

- Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, wenn

das Gerät nicht in Gebrauch ist, vor dem Reinigen und wenn Sie

den Ventilator von einer Stelle an eine andere stellen.

- Benutzen Sie das Gerät nicht an Stellen, wo es ins Wasser fallen

oder hineingestoßen werden kann. Niemals nach dem Gerät grei-

fen, das ins Wasser gefallen ist. Schalten Sie sofort die Netzsiche-

rung aus und ziehen Sie den Netzstecker.

- Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit ein-

geschränkten physischen, sensorischen oder geistigen Fähigkeiten

oder mangelnder Erfahrung und Wissen eingesetzt werden, wenn

eine angemessene Aufsicht oder ausführliche Anleitung zur Be-

nutzung des Geräts in einer sicheren Weise gegeben wurde und sie

verstehen, welche Gefahren damit verbunden sind.

- Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung

durch den Benutzer dürfen nicht von Kindern ohne Aufsicht durch-

geführt werden.

- Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller

oder seinem Kundendienst oder einer ähnlich qualiﬁzierten Person

ersetzt werden, um jegliche Gefahren zu vermeiden.

DE Original-Bedienungsanleitung

Alle in dieser Anleitung enthaltenen Sicherheits- und Vorsichtsmaß-

nahmen können nicht jede Gefahrensituation im Umgang mit elekt-

rischer Spannung beschreiben. Sie ersetzen ein vernünftiges Vorgehen

und Vorsicht, welche Sie bei Inbetriebnahme und während des Betriebes

Ihres Ventilators berücksichtigen müssen, nicht.

Beschreibung des CasaFan-Ventilators

Der Ventilator dient zur Umwälzung der Raumluft. Der Einsatz in Maschinen, ungeschützt im Frei-

en, in Garagen sowie in feuer- und explosionsgefährdeten Räumen ist nicht gestattet. Er ist gem.

Maschinenrichtlinie 2006/42/EC Teil 1 auch für die Verwendung im Gewerbe geeignet. Er verfügt

über ein Kabel H07RN-F 3G x 1.0 mm² (für hohe mechanische Belastung) mit einer Länge von 2.5 m.

Technische Daten:

WM3 Eco Stand IP44 WM3 Eco Wall IP44

Spannung: 220 - 240 V, 50 Hz

Leistung: 123 W

Schutzklasse: I / IP44

Anzahl der Stufen: 3

Schallleistungspegel: max.: 80,0 dB(A)

Schalldruck -3 m Freifeld: max.: 62,7 dB(A)

Maße B x H x T (mm) 700 x 1700 x 600 700 x 700 x 405

Gewicht (kg): 18,0 12,5

Über diese Bedienungsanleitung

Bevor Sie den CasaFan-Ventilator benutzen, lesen Sie bitte die Bedienungsanleitung aufmerksam

durch. Bewahren Sie die Bedienungsanleitung griffbereit auf. Geben Sie den CasaFan-Ventilator

nie ohne Bedienungsanleitung an andere Personen weiter.

Zeichenerklärung:

Gefährliche elektrische Spannung Achtung

Warnt den Benutzer vor Schäden, die durch

elektrische Spannung verursacht werden.

Besonderer Hinweis für den Benutzer.



Achtung! Gerät darf nur vollständig montiert betrieben werden!

Den CasaFan-Ventilator auspacken, auf Vollständigkeit und sichtbare Beschädigungen prüfen.

- Verpackungsmaterial umweltbewusst und für Kinder unzugänglich entsorgen.

Montage (Seite 62 - 64)

- Montieren Sie den Ventilator wie auf den Abbildungen ﬁg.1 - ﬁg.7 gezeigt.

- Um die Oszillation einzuschalten, gehen Sie nach ﬁg. 7 auf Seite 64 vor.

Bedienung (Seite 65)

- nach dem Einstecken des Netzsteckers schalten Sie das Gerät am Hauptschalter (1, Seite 65) ein.

- Wählen Sie am Stufenschalter (2) durch Drücken oder Ziehen die gewünschte Betriebsstufe.

- Immer mindestens 30 cm Abstand von der Rückseite des Ventilators zur Wand lassen - Überhitzungsgefahr!

- Schalten Sie nach der Verwendung das Gerät am Hauptschalter (1) wieder spannungslos.

- Wenn Sie das Gerät längere Zeit nicht verwenden, ziehen Sie unbedingt den Netzstecker.

Hilfe bei Störungen

Störung Ursache Abhilfe

Flügelrad läuft nicht. Drehzahlstufe auf „0“. Gerät am Stufenschalter einschalten.

Hauptschalter abgeschaltet. Gerät am Hauptschalter einschalten.

Netzstecker ist nicht einge-

steckt.

Netzstecker einstecken.

Haushaltssicherung ist defekt. Haushaltssicherung überprüfen.

Schmelzsicherung hat durch

Überlast (Motorüberhitzung)

angesprochen.

Gerät vom Netz trennen. Netzstecker aus

der Steckdose ziehen. Gerät von einem

Fachmann oder vom Kundendienst re-

parieren lassen.

Ist die Störung nicht mit den aufgeführten Abhilfen zu beseitigen, unbedingt den Netzstecker

aus der Steckdose ziehen.

Ein Fachmann muss nun die Störungsursache ermitteln und gegebenenfalls die Reparatur

durchführen.

Bei Beschädigung des Netzkabels dieses Gerätes darf dieses nur durch eine vom Hersteller

benannte Reparaturwerkstatt ersetzt werden, da Spezialwerkzeug erforderlich ist.

Achtung:

Öffnen des Gerätes und Reparaturen dürfen nur durch einen Fachmann durchgeführt werden!

Wartungs-/Reinigungshinweise

- ACHTUNG: Das Gerät vor Ausführung jeglicher Reinigungs- oder Wartungsarbeiten, durch Aus-

stecken des Steckers oder Abschalten der elektrischen Anlage, vom Stromnetz trennen.

- Das Trennen des Steckers aus der Steckdose muss so erfolgen, dass der Bediener jederzeit und

an jedem Ort sich davon überzeugen kann, dass der Stecker herausgezogen ist.

- Die Routinewartung muss einmal jährlich durchgeführt werden.

- Überprüfen Sie regelmäßig, aber unbedingt vor jedem Einsatz, das Netzkabel und den Netzstecker

auf Beschädigungen. Sind Beschädigungen sichtbar, darf das Gerät nicht mehr verwendet werden.

- Das Gerät bei auftretenden Schäden, beim Auftreten ungewöhnlicher Geräusche und/oder man-

gelhafter Funktion ausschalten und nicht manipulieren.

- Wenden Sie sich im Fall einer notwendigen Reparatur an eine autorisierte Kundendienststelle.

- Reinigen Sie die Oberﬂäche des Gehäuses sowie das Schutzgitter mit einem trockenen Putzlap-

pen und einem weichen Pinsel. Verwenden Sie kein Benzin oder ein ähnlich leicht entﬂamm-

bares Reinigungsmittel.

- Nach der Reinigung muss der Ventilator wieder vollständig montiert werden.

Aufbewahrung

- Sollten Sie den Ventilator längere Zeit nicht benutzen, so bewahren Sie ihn in einem trockenen Raum auf.

- Sie können zusätzlich Ihr Gerät abdecken, um es vor Staub oder Schmutzablagerungen zu

schützen.

Entsorgung

- Netzstecker ziehen!

- Gerät sachgemäß entsorgen.

Die CE-Erklärung für Ihre Dokumentation ﬁnden Sie auf der letzten Seite dieser

Bedienungsanleitung!



Safety informations

- The voltage indicated on the nameplate must correspond to the

available mains voltage.

- Only operate the unit when completely assembled!

- The unit may only be operated on level, stable ground. Do not place on

tables or similar. Position the mains cable such that no danger of trip-

ping is possible in order to avoid throwing, or pulling the unit over.

- Do no push objects through the guard. Any loose objects which

could be sucked in are to be removed from the suction area before

switching the fan on. Keep loose clothing, such as scarves with

fringes, away from the guard.

- The units are never be touched when having wet or moist hands.

The units are never be used if you are barefooted.

- Never immerse an electrical device in water or other liquids.

- Do not use an extension cord that has not been tested and certiﬁed

by the authorities or a qualiﬁed technician.

- Do not expose the device to harmful environmental inﬂuences

(rain, strong sunlight, etc.).

- To unplug the power cord from the outlet, pull on the plug and not the cord.

- Switch off the device and pull the plug when not in use, prior to

cleaning, and when moving the fan to a different location.

- Do not use the device in locations where it could fall or be knocked

into water. Never reach for the device if it falls into water. Turn off

the power at the circuit breaker immediately and then pull the plug.

- This appliance can be used by children aged from 8 years and

above and persons with reduced physical, sensory or mental ca-

pabilities or lack of experience and knowledge if they have been

given supervision or instruction concerning use of the appliance

in a safe way and understands the hazards involved.

- Children shall not play with the appliance. Cleaning and user

maintenance shall not be made by children without supervision.

- If the supply cord is damaged, it must be replaced by the manuf-

acturer or its service agent or a similar qualiﬁed person in order

to avoid a hazard.

Translation of Original instructions

When dealing with electricity, just conforming to all the safety and

precautionary measures can not describe every danger situation. They

do not replace sensible procedures and care, which you have to take

into account when ﬁrst initiating and then running your fan.

About this operating instructions

Before using the CasaFan fan, read the operating instructions carefully. Keep the operating

instructions within reach. Never pass the fan onto another person without the operating

instructions.

Explanation of symbols:

Dangerous electric voltage Careful

Warn the user of the dangers caused by

electricity.

Particular note for the user.



Describing the CasaFan-Ventilator

The fan is for circulating room air. Their use in machines which are outside and unprotected, in

garages or rooms in danger of ﬁre or explosion, is not permitted. It is acc. Machinery Directive

2006/42/EC part 1 suitable for commercial use. It is equipped with a cable H07RN-F 3G x 1.0 mm²

(for high mechanical load) with a length of 2.5 m.

Technical data:

Windmachine WM3 Eco Stand IP44 WM3 Eco Wall IP44

Mains voltage: 220 - 240 V, 50 Hz

Power: 123 W

Protection clas: I / IP44

No of speeds: 3

Sound power level: max.: 80.0 dB(A)

Sound pressure level:

(-3 m under freeﬁeld cond.): max.: 62.7 dB(A)

Dimensions Ø x H (mm) 700 x 1700 x 600 700 x 700 x 405

Weight (kg): 18.0 12.5

Caution! Only operate the unit when completely assembled!

Unpack the CasaFan fan, check if everything is present and for visible signs of damage.

- Dispose of packaging taking the environment into account and keep out of the reach of

children.

Mounting (page 62 - 64)

- Mount the fan as shown in the ﬁgures ﬁg.1 - ﬁg.7.

- To activate oscillation, proceed as described in ﬁg. 7 on page 64.

Operation (Page 65)

- After plugging in the mains plug, switch on the device at the main switch (1, page 65).

- Select the desired operating speed at the speed switch (2) by pressing it down.

- Always leave at least 30 cm distance from the rear of the fan to the wall - danger of overheating!

- After use, switch off the power to the unit at the main switch (1).

- If you do not use the unit for a longer period of time, be sure to unplug it from the mains

Maintenance/cleaning instructions

- ATTENTION: Disconnect the appliance from the mains supply by unplugging the plug or swit-

ching off the electrical system before carrying out any cleaning or maintenance work.

- Disconnect the plug from the wall outlet so that the operator can be sure that the plug is

unplugged at all times and in all locations.

- Routine maintenance must be carried out once a year.

- Check the mains cable and the mains plug for damage regularly, but absolutely before each

use. If damage is visible, do not use the device again.

- In case of damage, unusual noise and/or malfunction, switch off the device and do not

manipulate it.

- In case of necessary repairs, contact an authorized service center.

- Clean the surface of the housing and the protective grille with a dry cloth and a soft brush.

Do not use petrol or a similarly inﬂammable cleaning agent.

- After cleaning, the fan must be completely reassembled.

Storage

- If you are not going to use the fan for a long time, keep it in a dry room.

- You can also cover your unit to protect it from dust or dirt deposits.

Disposal

- Pull the mains plug!

- Dispose of the device properly.

Help with faults

Fault Cause Remedy

Blade does not turn. Main switch setting „OFF“. Switch on main switch.

Speed setting to „0“. Switch on unit.

Mains plug not correctly in-

serted.

Insert mains plug.

Household fuse blown/trip

defective.

Check household fuse/trip.

Fuse has blown due to over-

load (motor overheating).

Remove unit from mains supply. Pull

plug from the socket and have the unit

repaired by a specialist or customer

service.

If the fault can not be remedied using the above listed remedies, then the plug has to be

removed from the socket.

A specialist must now establish the cause and carry out the repair work accordingly.

If the mains cable to this unit is damaged, then it can only be repaired by a repair workshop

named by the manufacturer, due a special tool being needed.

Note: Opening the unit and repairs may only be carried out by a specialist!

The CE declaration of conformity for your documentation can be found on the last

page of this operating manual!



CONSIGNES DE SÉCURITÉ

- La tension indiquée sur la plaque signalétique doit correspondre à

la tension secteur disponible.

- L’appareil ne doit être utilisé qu’entièrement assemblé !

- L‘appareil ne doit être utilisé que sur un terrain plat et stable. Ne pas

placer sur des tables ou similaires. Acheminez le câble d‘alimentation

de telle sorte qu‘il n‘y ait aucun risque de trébuchement et donc au-

cune possibilité de renversement ou d‘abaissement de l‘appareil.

- Ne pas introduire d’objets à travers la grille de protection ! Enlever

de la zone d’aspiration tous les objets non ﬁxés pouvant être aspirés

avant de mettre en marche le ventilateur ! Maintenir éloignés de

la grille de protection tout vêtement lâche tel que des écharpes à

franges !

- Ne jamais toucher l‘appareil avec des mains mouillées ou humides.

N‘utilisez jamais le ventilateur si vous êtes pieds nus.

- Ne jamais immerger un appareil électrique dans l‘eau ou d‘autres li-

quides.

- Ne pas utiliser de câble de rallonge n‘ayant pas été vériﬁé et cer-

tiﬁé par l‘autorité ou un technicien qualiﬁé.

- Ne pas exposer l’appareil à des conditions ambiantes négatives

(pluies, forts rayonnements solaires etc.)

- Ne pas enlever la prise secteur en tirant sur le câble. Tirer sur la

prise elle-même et non sur le câble.

- Éteindre l‘appareil et tirer la prise secteur chaque fois que l‘appareil

n‘est pas en fonctionnement, avant le nettoyage et si vous souha-

itez déplacer le ventilateur.

- Ne pas utiliser l‘appareil là où il risquerait de tomber ou de bas-

culer dans l‘eau. Ne jamais attraper un appareil qui vient de tom-

ber dans l‘eau. Tirer immédiatement le fusible et enlever la prise

secteur.

- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus

et les personnes ayant des capacités ou le manque d‘expérience et

de connaissances physiques, sensorielles ou mentales réduites si

elles sont sans surveillance ou instruction concernant l‘utilisation

de l‘appareil d‘une manière sûre et comprend la risques impliqués.

- Les enfants ne doivent pas jouer avec l‘appareil. Nettoyage et

entretien utilisateur ne doit pas être fait par des enfants sans

surveillance.

- Si le cordon d‘alimentation est endommagé, il doit être remplacé

par le fabricant ou son agent de service ou une personne qualiﬁée

aﬁn d‘éviter tout danger.

- Assurez-vous que le ventilateur est éteint à partir du réseau

d‘alimentation avant de retirer la garde.

Traduction de la notice d‘utilisation d‘origine

This manual suits for next models

Table of contents

Languages:

Other Casa Fan Fan manuals

Casa Fan

Casa Fan Eco Talos BN-NB Technical document

Casa Fan

Casa Fan Eco Elements 180 Technical document

Casa Fan

Casa Fan CLASSIC FLAT-III 132 Technical document

Casa Fan

Casa Fan TRADITION TV 30 CH Technical document

Casa Fan

Casa Fan Eco Genuino 122 Technical document

Casa Fan

Casa Fan Eco Genuino-L 152 Technical document

Casa Fan

Casa Fan BLACK MAGIC 132 Technical document

Casa Fan

Casa Fan SV40-SM Technical document

Casa Fan

Casa Fan Eco Genuino 122 Technical document

Casa Fan

Casa Fan FB-IR Basic Technical document

Casa Fan

Casa Fan ECO PLANO II Technical document

Casa Fan

Casa Fan Eco Volare 116 Technical document

Casa Fan

Casa Fan Airos Eco SV 35 Technical document

Casa Fan

Casa Fan SPEED2PROTECT 304509 Technical document

Casa Fan

Casa Fan ECO FIORE Technical document

Casa Fan

Casa Fan AERODYNAMIX ECO Technical document

Casa Fan

Casa Fan ECO PLANO II Technical document

Casa Fan

Casa Fan ECO NEO III Technical document

Casa Fan

Casa Fan ECO PLANO II Technical document

Casa Fan

Casa Fan Auros Cool Technical document

Casa Fan

Casa Fan TRADITION TV 30 CH Technical document

Casa Fan

Casa Fan SafeLine DESK2PROTECT Technical document

Casa Fan

Casa Fan ECO GENUINO Technical document

Casa Fan

Casa Fan Airos Cool Technical document

Popular Fan manuals by other brands

ELTA FANS

ELTA FANS H03VV-F installation guide

Hunter

Hunter 20714 Owner's guide and installation manual

Emerson

Emerson CARRERA VERANDA CF542ORB00 owner's manual

Hunter

Hunter Caraway Owner's guide and installation manual

Panasonic

Panasonic FV-15NLFS1 Service manual

Kompernass

Kompernass KH 1150 operating instructions

VES

VES FALA100/12V/TR Original instructions

Vertiv

Vertiv Liebert DCD user manual

Westinghouse

Westinghouse GFP Series owner's manual

Venmar

Venmar KUBIX HRV PLUS Series user guide

Maico

Maico ECR 31 installation instructions

Sonnenkonig

Sonnenkonig Dinky instruction manual

S&P

S&P ECOWATT HXBR manual

Wider

Wider IMP03369BH instruction manual

Panasonic

Panasonic F-60DHN Operating and installation instructions

Hinkley

Hinkley HIGHLAND instruction manual

Broan

Broan 766BN installation guide

Premium

Premium PFS16022 Use manual
