Burkhardt Leitner CLIC Series User manual
constructiv clic
Planungsunterlagen
Planning documents
Burkhardt Leitner constructiv GmbH & Co. KG
Breitwiesenstraße 17, 70565 Stuttgart / Germany
Tel. +49 711-2 55 88-0, Fax +49 711-2 55 88-11
www.burkhardtleitner.de
burkhardt leitner
modular spaces_products
Inhalt
Contents
www.burkhardtleitner.de
Inhalt Contents
constructiv clic
Planungsunterlagen
1. Erläuterungen
2. Verbinder
3. Statische Elemente
4. Füllungen
5. Leuchten und Elektrozubehör
6. Präsentationselemente
7. Zubehör und Transportbehälter
8. Verkaufseinheiten
Aufbauanleitung
9. Einleitung
10. Grundstruktur
11. Diagonalverbände
12. Displayfolien
13. Glaspaneele
14. Schrägablagen
15. Klappen
16. Ablagen und Zwischenwände
17. Auslegerleuchten
18. Lichtborde
19. Leuchtstäbe
20. Thekenplatten
Planning documents
1. Explanations
2. Connectors
3. Static elements
4. Panels
5. Lighting and electrical accessories
6. Presentation elements
7. Accessories and transport containers
8. Sales units
Instructions for assembly
9. Introduction
10. Basic structure
11. Diagonal connectors
12. Display panels
13. Glass panels
14. Slanted shelves
15. Drop-fronts
16. Shelves and side panels
17. Suspended lights
18. Lighting panels
19. Neon lamps
20. Counter tops
Das Kernstück des Systembaukastens von constructiv
CLIC ist der 15 x 15mm große Aluminiumwürfel mit
allseitigem M6-Gewinde. Die magnetische Steckver-
bindung wird passgenau aus Knoten, angeschraubten
Ansatzstücken aus Stahl und 10mm starken Aluminium-
stangen gebildet. Die in die Verbindungsstangen einge-
pressten Magnete ermöglichen einen spielerischen und
spielend leichten Aufbau.
Die Grundstruktur von constructiv CLIC wird standard-
mäßig in den Achsmaßen A600 und A300mm gebaut.
Der Einsatz von Diagonalverbänden erhöht die Ver-
windungssteifigkeit und Stabilität bei statisch höher bean-
spruchten Aufbauten. Die Grundstruktur lässt sich belie-
big mit Ablagen, Zwischenwänden, Füllungen aus Vinyl,
Glas oder Stoff und diversen Beleuchtungen bestücken.
Der grafischen Gestaltung wird ein optisch zurücktre-
tendes Raster vorgegeben.
Für die Planung mit constructiv CLIC steht die Konfigu-
rationssoftware CLIC IT mit Stücklistenfunktion zur
Verfügung.
The core piece of the system construction set of
constructiv CLIC is the aluminium cube of 15 x 15mm
with an allround M6 thread. The magnetic push-fit
connection is made up of connectors, screwed-on steel
connecting pieces and 10mm aluminium rods which
perfectly fit together. The magnets pressed into the
connecting rods make a playful and playfully easy assem-
bly possible.
The basic structure of constructiv CLIC is set up
with axis dimensions A600 and A300mm as a standard.
The use of diagonal connectors increases stillness and
stability of constructions with higher demands as regards
statics. The basic structure can be equipped with a range
of shelves, dividing panels, vinyl, glass or textile panels
and various lighting solutions. A visually receding grid
underlays the graphic design.
The configuration software CLIC IT with a parts list is
available for the planning with constructiv CLIC.
1.1 Planungsunterlagen: Erläuterungen
Planning documents: Explanations
www.burkhardtleitner.de
1.1 Planungsunterlagen:
Erläuterungen
1.1 Planning documents:
Explanations
constructiv clic
1.2 Planungsunterlagen: Erläuterungen
Planning documents: Explanations
1.2 Planungsunterlagen:
Erläuterungen
1.2 Planning documents:
Explanations
constructiv clic
Abkürzungsverzeichnis
A Achsmaß
h Höhe
L Länge
b Breite
t Tiefe
r Radius
BU Buche
B beschichtet
F furniert
G Glas
m Meter
mm Millimeter
kg Kilogramm
Ø Durchmesser
W Watt
kW Kilowatt
V Volt
K Kelvin
Alle Maßangaben in mm,
wenn nicht anders angegeben.
Achsmaße A (Rastermaße)
Das Achsmaß A beschreibt den
Abstand zweier Knotenmitten
und ist ein wichtiges Maß für alle
Systemteile, die in constructiv CLIC
integriert werden (z.B. Diagonal-
verbände, Füllungen, Borde, Schräg-
ablagen, Lichtborde, Klapptüren).
Die tatsächlichen (Längen-)Maße
sind in Klammern nachgestellt.
Standard sind zwei Rastersysteme,
auf die alle weiteren Systemteile
abgestimmt sind. Andere Maße
sind grundsätzlich möglich.
List of abbreviations
A axis
h height
L length
b width
t depth
r radius
BU beech
B coated
F veneered
G glass
m metre
mm millimetre
kg kilogramme
Ø diameter
W watt
kW kilowatt
V volt
K kelvin
All dimensions are given in mm,
if not stated differently.
Axial measurements A
(modular dimensions)
The A axis describes the distance
between the centre points of two
connectors and is an important
measurement for all the system parts
integrated into constructiv CLIC (e.g.
diagonal connectors, panels, shelves,
lighting panels, drop-fronts). The actu-
al (length) measurements are given in
brackets. There are two standard grid
systems to which all further system
parts are coordinated. Different sizes
are always possible.
www.burkhardtleitner.de

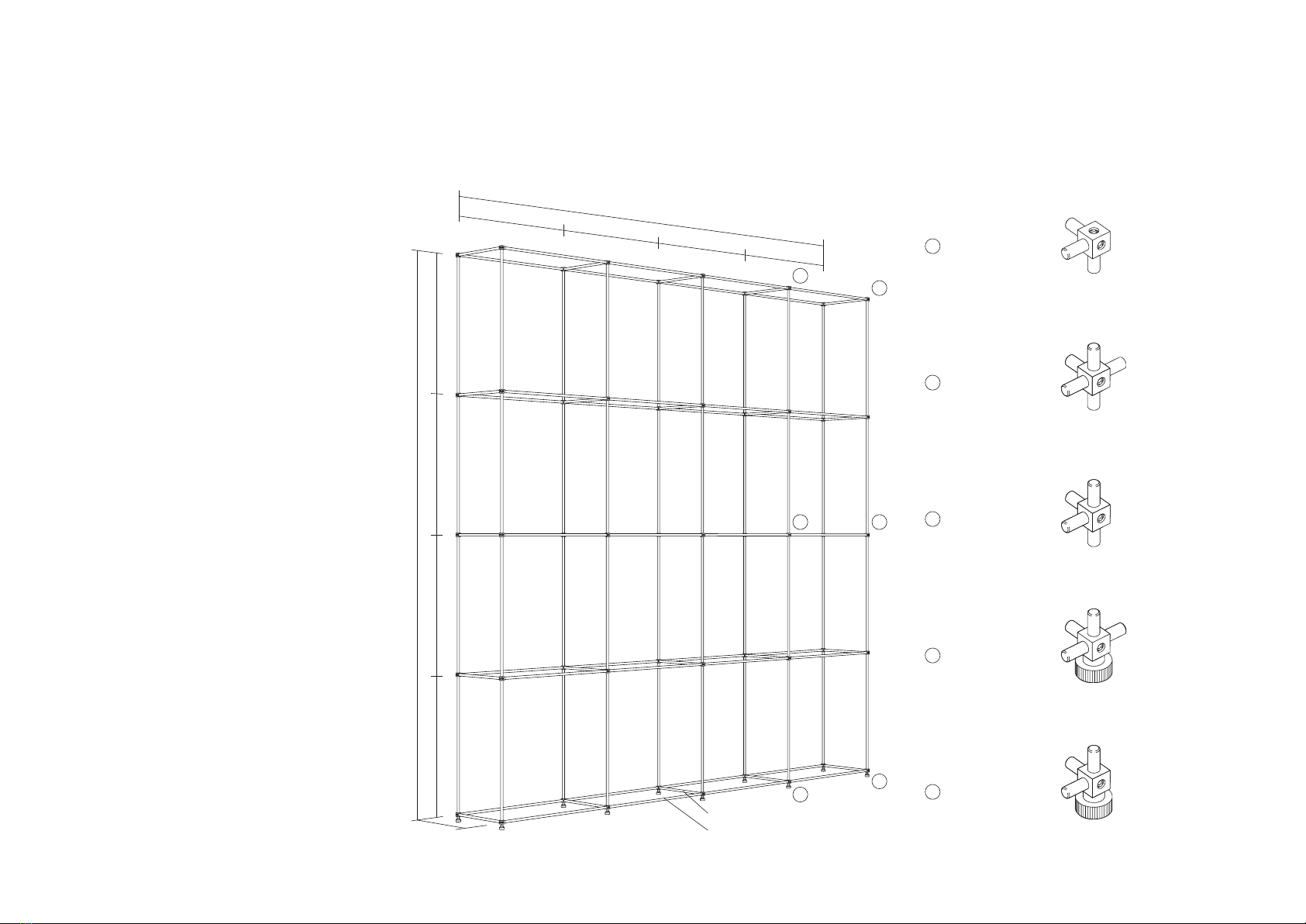

4 x CL-K 02/3
18 x CL-K 02/5
18 x CL-K 02/4
6 x CL-K 01/4
4 x CL-K 01/3
1.3 Planungsunterlagen: Erläuterungen
Planning documents: Explanations
www.burkhardtleitner.de
constructiv clic
1
2
3
4
5
1
2
3
3
4
5
25 x CL-SI A030
80 x CL-SI A060
A 2.400
A 600 A 600 A 600
A 600
A 2.400
A 600A 600A 600A 600
A 300
1.3 Planungsunterlagen:
Erläuterungen
1.3 Planning documents:
Explanations
2.1 Planungsunterlagen: Verbinder
Planning documents: Connectors
www.burkhardtleitner.de
2.1 Planungsunterlagen:
Verbinder
2.1 Planning documents:
Connectors
constructiv clic
Verbindungsknoten aus 15 x 15mm
großen, natureloxierten Aluminium-
würfeln. Ansatzstücke aus ver-
zinktem Stahl. Stellschrauben aus
schwarzem Kunststoff, Höhenver-
stellung +/–7mm.
CL-K 01/2
Höhenversteller mit Fuß
und zwei Ansatzstücken
CL-K 01/3T
Höhenversteller mit Fuß
und drei Ansatzstücken
CL-K 01/3
Höhenversteller mit Fuß
und drei Ansatzstücken, Eckstück
CL-K 01/4
Höhenversteller mit Fuß
und vier Ansatzstücken
CL-K 01/5
Höhenversteller mit Fuß
und fünf Ansatzstücken
Connecting nodes of 15 x 15mm
natural-anodised aluminum cubes.
Connecting pieces of galvanized
steel. Adjusting screws of black
plastic, height adjustment +/–7mm.
CL-K 01/2
Height adjuster with foot
and two connecting pieces
CL-K 01/3T
Height adjuster with foot
and three connecting pieces
CL-K 01/3
Height adjuster with foot and three
connecting pieces, corner type
CL-K 01/4
Height adjuster with foot
and four connecting pieces
CL-K 01/5
Height adjuster with foot
and five connecting pieces
2.2 Planungsunterlagen: Verbinder
Planning documents: Connectors
www.burkhardtleitner.de
2.2 Planungsunterlagen:
Verbinder
2.2 Planning documents:
Connectors
constructiv clic

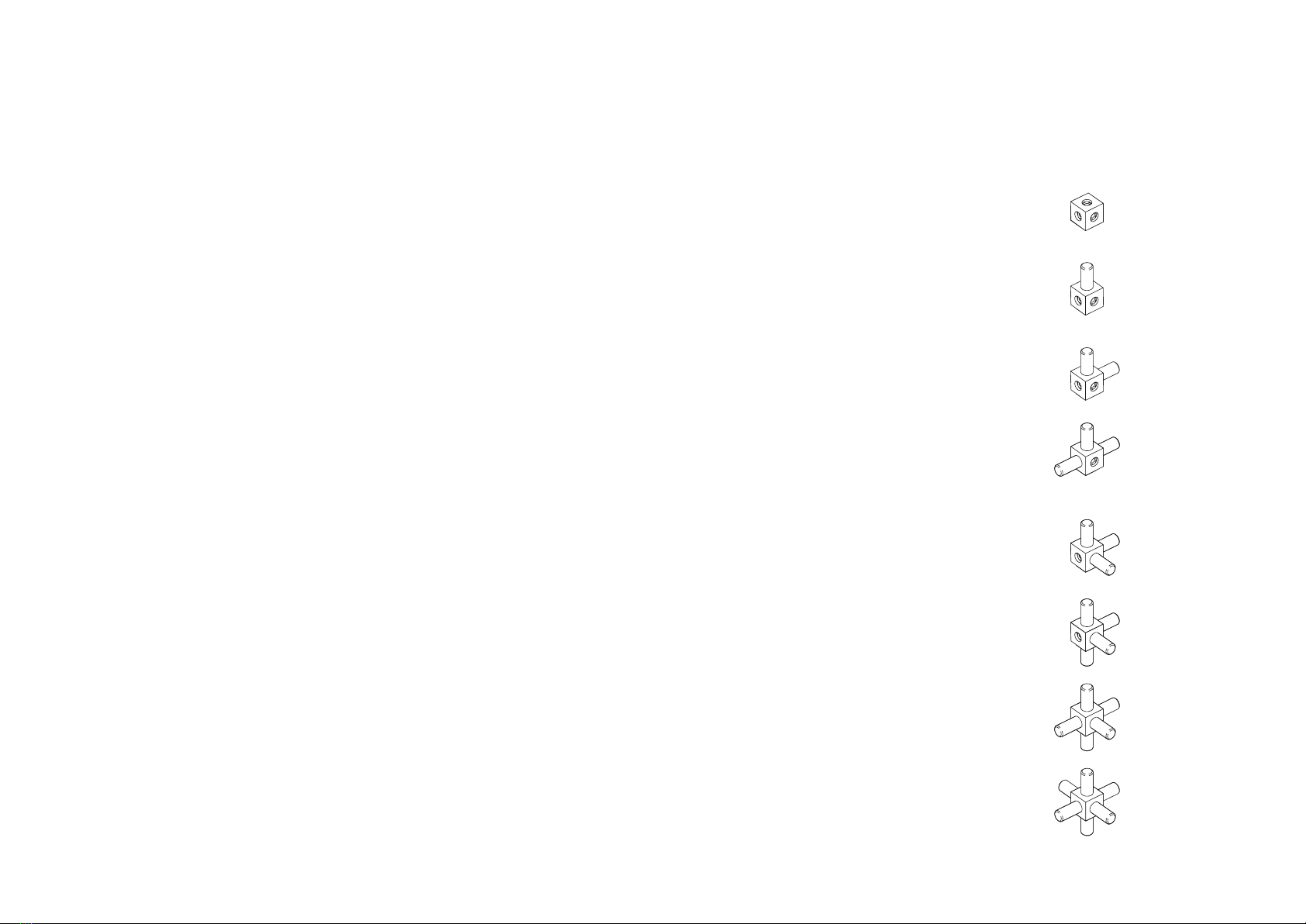

CL-K 02
Verbindungsknoten
CL-K 02/1
Verbindungsknoten
mit einem Ansatzstück
CL-K 02/2
Verbindungsknoten
mit zwei Ansatzstücken
CL-K 02/3T
Verbindungsknoten
mit drei Ansatzstücken
CL-K 02/3
Verbindungsknoten
mit drei Ansatzstücken, Eckstück
CL-K 02/4
Verbindungsknoten
mit vier Ansatzstücken
CL-K 02/5
Verbindungsknoten
mit fünf Ansatzstücken
CL-K 02/6
Verbindungsknoten
mit sechs Ansatzstücken
CL-K 02
Connecting node
CL-K 02/1
Connecting node
with one connecting piece
CL-K 02/2
Connecting node
with two connecting pieces
CL-K 02/3T
Connecting node
with three connnecting pieces
CL-K 02/3
Connecting node with three
connecting pieces, corner type
CL-K 02/4
Connecting node
with four connecting pieces
CL-K 02/5
Connecting node
with five connecting pieces
CL-K 02/6
Connecting node
with six connecting pieces
