Bticino H/L 4684 User manual

Part. U1881D - 11/08-01 PC

Touch screen a colori

Colour Touch screen

H/L 4684 - AM 5864

Manuale utente

User manual

Indice IT

UK English 55

Introduzione1. 5

Il Touch screen■6

Descrizione generale✔6

La Home page✔6

La pagina funzioni✔7

Le frecce di navigazione✔7

La pagina di default✔8

Utilizzo

2. 9

Le applicazioni 1■0

Scenari 1✔1

Illuminazione 1✔3

Automazione 1✔5

Cancello (illuminazione/videocitofonia) 1✔6

Controllo carichi 1✔8

Termoregolazione 1✔9

Antifurto 2✔7

Diusione sonora 2✔9

Diusione sonora multicanale 3✔1

Contenuti Multimediali 3✔3

Scenari evoluti e schedulati 3✔7

Videocitofonia 4✔0

Supervisione impianto 4✔1

Personalizzazione 4

3. 5

Setup 4■6

Sveglia 4✔6

Beep 4✔8

Orologio 4✔8

Taratura 4✔9

Password 5✔0

Versione 5✔1

Introduzione

Il Touch scree■n

Descrizione general✔e

La Home pag✔e

La pagina funzion✔i

Le frecce di navigazion✔e

La pagina di defaul✔t

Introduzione1

Il Touch screen■

Il Touch screen a colori è il comando d’ambiente che ti permette la

gestione centralizzata di tutte le funzioni My Home in modo semplice

ed intuitivo.

Toccando con un dito le icone dell’ampio display è infatti possibile con-

trollare svariate soluzioni My Home, come ad esempio: comandare gli

attuatori di luci e serrande, richiamare scenari preimpostati, regolare la

temperatura delle zone della termoregolazione, parzializzare e inserire/

disinserire l’antifurto, gestire la diffusione sonora, forzare la priorità

degli elettrodomestici gestiti dal controllo carichi e altro ancora.

Il Touch screen è sempre acceso e attivo, la retroilluminazione del

display si attiva al primo tocco.

Tutte le pagine di navigazione del Touch screen vengono create e

personalizzate alle soluzioni My Home presenti nel tuo impianto

dall’installatore secondo le tue esigenze.

Le pagine di navigazione rappresentate nel presente manuale sono

puramente indicative.

La Home page✔

Nella Home page, sono presenti le icone che rappresentano le ap-

plicazioni che puoi gestire e l’icona setup (sempre presente). In fase

di programmazione è possibile inserire ulteriori informazioni come

data, ora o temperatura, (la possibilità di inserimento è subordinata

allo spazio lasciato libero dalle icone).

Per maggiori informazioni rivolgiti al tuo installatore.

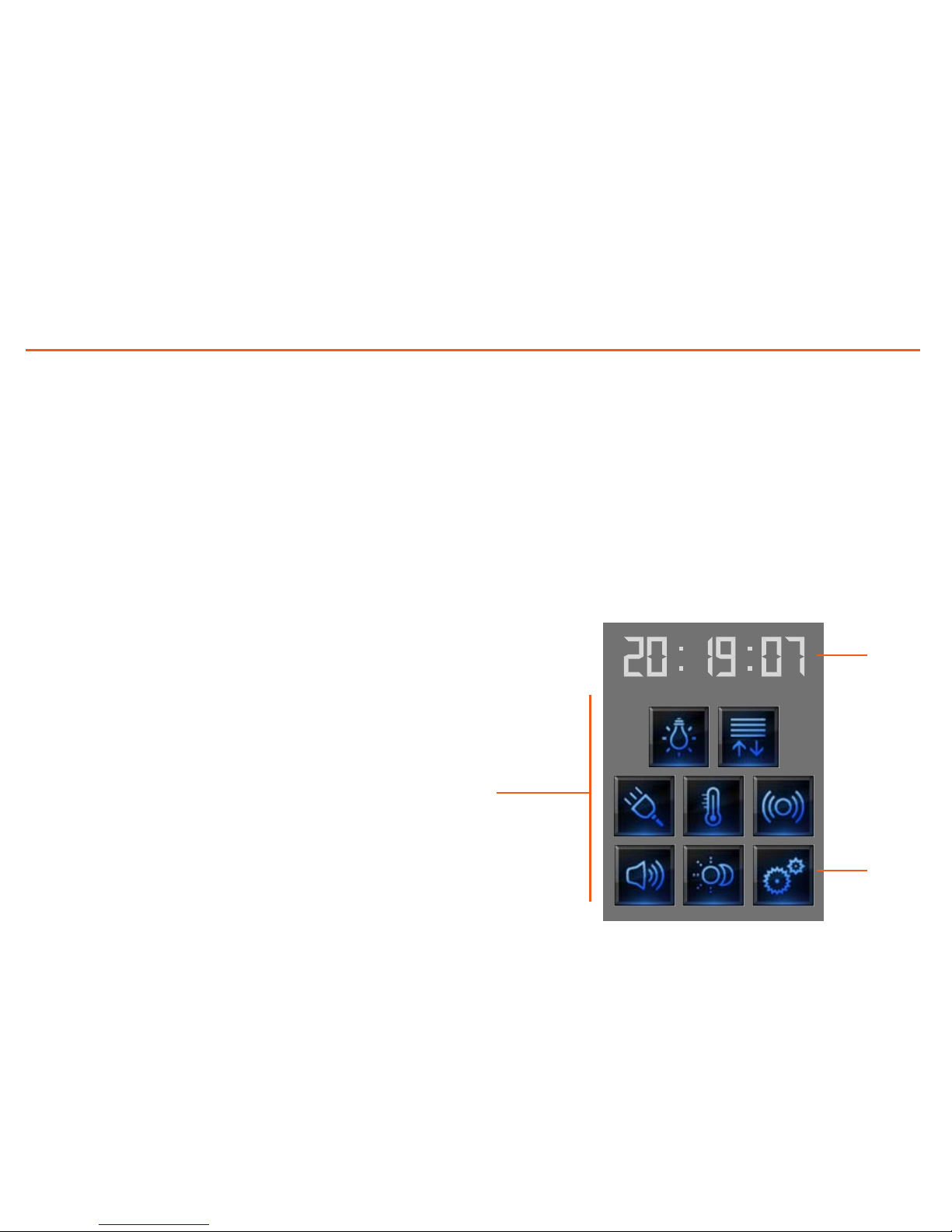

Applicazioni

Ora

Setup

Descrizione generale✔

Introduzione 1

La pagina funzioni✔

Dalla Home page, selezionando l’applicazione desiderata si accede

alla pagina delle funzioni.

Basta toccare l’icona del comando per accendere una luce, alzare le

tapparelle di casa o attivare uno scenario.

Le frecce di navigazione✔

Le frecce presenti nella parte bassa del display hanno le seguenti

funzioni:

In alcune pagine è presente un quarto pulsante che consente di eseguire

alcune funzioni particolari.

Tapparella

Cancelletto

Irrigazione Modulo scenari

GIORNO

NOTTE

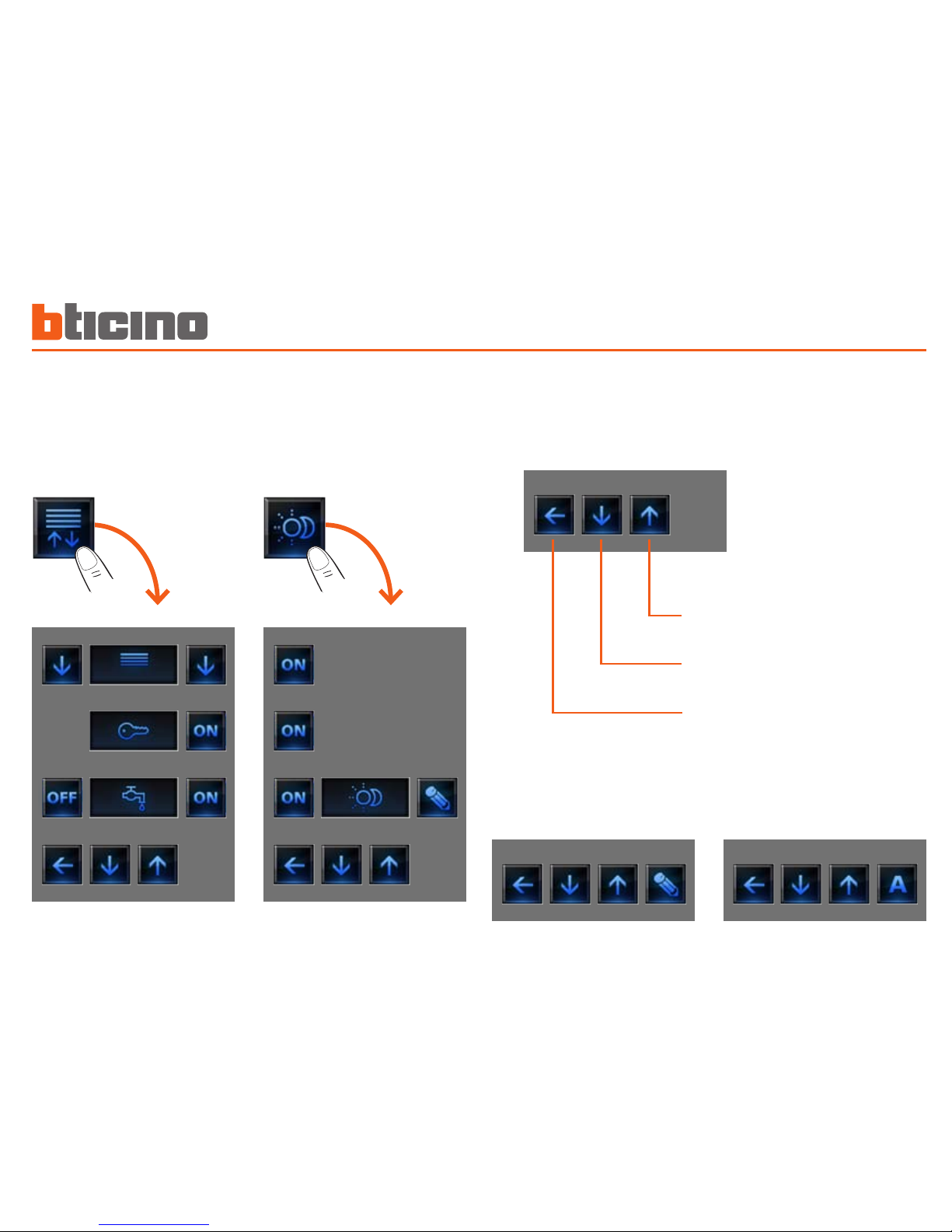

Scorre il contenuto della pagina verso

l’alto

Scorre il contenuto della pagina verso

il basso

Torna alla pagina precedente

Esempio pagina Automazione Esempio pagina Scenari

Introduzione1

La pagina di default✔

Con il software di configurazione TiDisplayColorIP è possibile definire

una pagina di Default che verrà presentata sul display dopo un periodo

di inattività del Touch screen.

L’installatore potrà scegliere come pagina di Default la Home page, una

pagina tra quelle delle applicazioni, oppure creare una nuova pagina

contenente le informazioni di Ora, Data e Temperatura. In alternativa a

Ora e Data, la Temperatura potrà essere inserita tre volte, consentendo

di monitorare tre ambienti diversi.

In fondo alla pagina, oltre alla freccia di navigazione (che permette di

tornare alla Home page) è presente un'icona che consente di eseguire

un comando. Per maggiori informazioni sulla configurazione del co-

mando consulta il tuo installatore.

Se in fase di configurazione questa pagina non è stata attivata il display

visualizza la Home page.

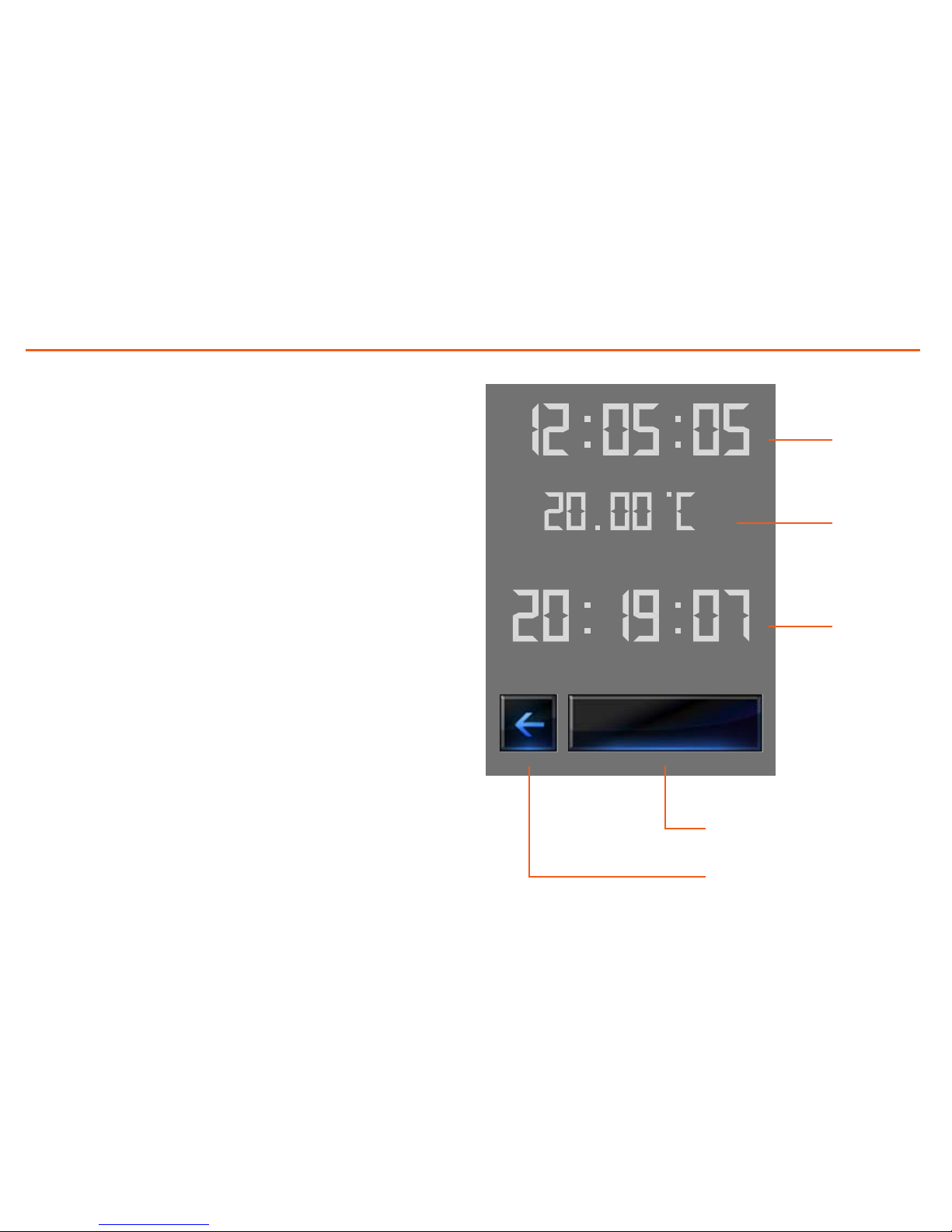

COMANDO

CUCINA

Freccia di navigazione

Pulsante di comando

Data

Temperatura

Ora

Utilizzo

Le applicazion■i

Scenar✔i

Illuminazion✔e

Automazion✔e

Cancello (illuminazione/videocitofonia✔)

Controllo carich✔i

Termoregolazion✔e

Antifurt✔o

Diusione sonor✔a

Diusione sonora multicanal✔e

Contenuti Multimedial✔i

Scenari evoluti e schedulat✔i

Videocitofoni✔a

Supervisione impiant✔o

Utilizzo2

Con il Touch screen puoi gestire le seguenti applicazioni del sistema:

Scenari

Illuminazione

Automazione

Controllo carichi

Termoregolazione

99 zone

Antifurto

Diffusione

sonora

Diffusione

sonora

multicanale

Scenari evoluti

e schedulati

Videocitofonia

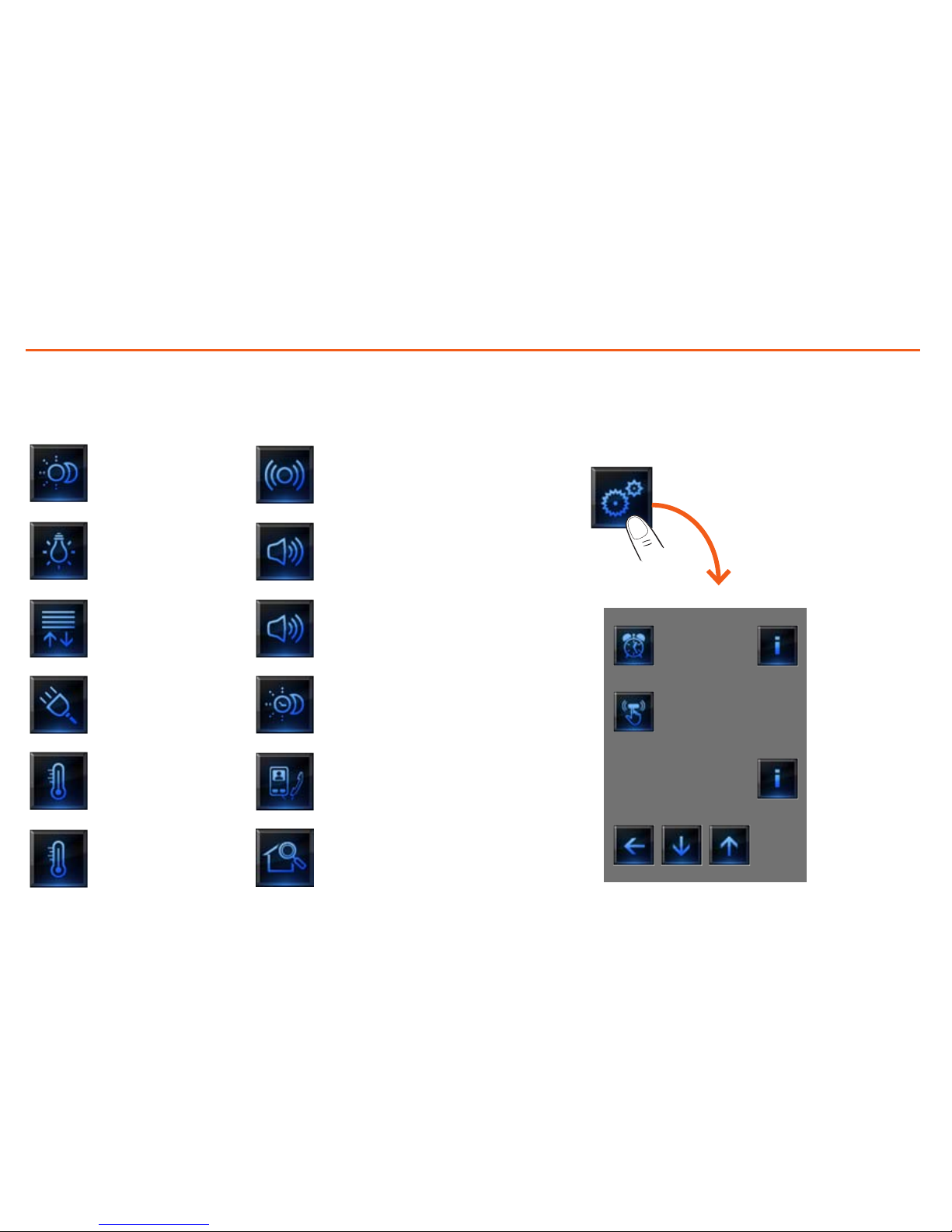

L’icona Setup, sempre presente nella Home page, ti permette di

accedere alla pagina delle impostazioni del Touch screen (Sveglia,

Beep, Orologio ecc.).

Per maggiori informazioni vedi il capitolo Personalizzazione.

Sveglia

Beep

Orologio

Le applicazioni■

Termoregolazione

4 zone

Supervisione

impianto
