Bresser Biorit TP User manual

Mikroskop · Microscope ·

Biorit TP

DE Bedienungsanleitung

EN Instruction manual

Besuchen Sie unsere Website über den folgenden QR Code oder Weblink um weitere Informationen

zu diesem Produkt oder die verfügbaren Übersetzungen dieser Anleitung zu ﬁnden.

Visit our website via the following QR Code or web link to ﬁnd further information on this product or the

available translations of these instructions.

Si vous souhaitez obtenir plus d’informations concernant ce produit ou rechercher ce mode d’emploi en

d’autres langues, rendez-vous sur notre site Internet en utilisant le code QR ou le lien correspondant.

Bezoek onze internetpagina via de volgende QR-code of weblink, voor meer informatie over dit product

of de beschikbare vertalingen van deze gebruiksaanwijzing.

¿Desearía recibir unas instrucciones de uso completas sobre este producto en un idioma determinado?

Entonces visite nuestra página web utilizando el siguiente enlace (código QR) para ver las versiones

disponibles.

Desidera ricevere informazioni esaustive su questo prodotto in una lingua speciﬁca? Venga a visitare il

nostro sito Web al seguente link (codice QR Code) per conoscere le versioni disponibili.

www.bresser.de/download/5101100

www.bresser.de/warranty_terms

GARANTIE · WARRANTy · GARANTíA · GARANzIA

Besuchen Sie unsere Website über den folgenden QR Code oder Weblink um weitere Informationen

zu diesem Produkt oder die verfügbaren Übersetzungen dieser Anleitung zu ﬁnden.

Visit our website via the following QR Code or web link to ﬁnd further information on this product or the

available translations of these instructions.

Si vous souhaitez obtenir plus d’informations concernant ce produit ou rechercher ce mode d’emploi en

d’autres langues, rendez-vous sur notre site Internet en utilisant le code QR ou le lien correspondant.

Bezoek onze internetpagina via de volgende QR-code of weblink, voor meer informatie over dit product

of de beschikbare vertalingen van deze gebruiksaanwijzing.

¿Desearía recibir unas instrucciones de uso completas sobre este producto en un idioma determinado?

Entonces visite nuestra página web utilizando el siguiente enlace (código QR) para ver las versiones

disponibles.

Desidera ricevere informazioni esaustive su questo prodotto in una lingua speciﬁca? Venga a visitare il

nostro sito Web al seguente link (codice QR Code) per conoscere le versioni disponibili.

www.bresser.de/download/5101100

www.bresser.de/warranty_terms

GARANTIE · WARRANTy · GARANTíA · GARANzIA

Inhaltsverzeichnis

1 Impressum ......................................................................................................................................................4

2 Gültigkeitshinweis..........................................................................................................................................4

3 Eigenschaften .................................................................................................................................................4

4 Zu dieser Anleitung ........................................................................................................................................5

5 Verwendungszweck .......................................................................................................................................5

6 Allgemeine Sicherheitshinweise...................................................................................................................5

7 Produktabbildungen.......................................................................................................................................7

8 Lieferumfang...................................................................................................................................................7

9 Teileübersicht .................................................................................................................................................8

10 Standortwahl...................................................................................................................................................8

11 USB-Stromadapter montieren .......................................................................................................................9

12 Stromversorgung herstellen .........................................................................................................................9

13 Alternative Stromversorgung......................................................................................................................10

14 Gerät ein-/ausschalten .................................................................................................................................10

15 Beleuchtung einstellen ................................................................................................................................10

16 Objektträger einsetzen.................................................................................................................................11

17 Beobachtung.................................................................................................................................................11

18 Verwendung des Kondensors.....................................................................................................................12

19 Verwendung der Irisblende .........................................................................................................................12

20 Reinigung und Wartung...............................................................................................................................12

21 Entsorgung ...................................................................................................................................................13

22 Technische Daten.........................................................................................................................................14

23 Garantie .........................................................................................................................................................14

24 EG-Konformitätserklärung ..........................................................................................................................14

4 / 28

1 Impressum

Bresser GmbH

Gutenbergstr. 2

46414 Rhede

Germany

http://www.bresser.de

Für etwaige Gewährleistungsansprüche oder Serviceanfragen verweisen wir auf die Informationen zu

„Garantie“ und „Service“ in dieser Dokumentation. Wir bitten um Verständnis, dass direkt an die Her-

steller-Anschrift gerichtete Anfragen oder Einsendungen nicht bearbeitet werden können.

Irrtümer und technische Änderungen vorbehalten.

Die Reproduktion dieser Dokumentation – auch auszugsweise – in irgendeiner Form (z.B. Fotokopie,

Druck, etc.) sowie die Verwendung und Verbreitung mittels elektronischer Systeme (z.B. Bilddatei,

Website, etc.) ohne eine vorherige schriftliche Genehmigung des Herstellers ist nicht gestattet.

Die in dieser Dokumentation verwendeten Bezeichnungen und Markennamen der jeweiligen Firmen

sind im Allgemeinen in Deutschland, der Europäischen Union und/oder weiteren Ländern waren-, mar-

ken- und/oder patentrechtlich geschützt.

2 Gültigkeitshinweis

Diese Dokumentation ist gültig für die Produkte mit den nachfolgend aufgeführten Artikelnummern:

5101100

Anleitungsversion: v012021a

Bezeichnung dieser Anleitung:

Manual_5101100_Biorit-TP_de-en_BRESSER_v012021a

Informationen bei Serviceanfragen stets angeben.

3 Eigenschaften

• Biologisches Mikroskop für die Durchlichtmikroskopie

• Alternative netzunabhängige Stromversorgung durch integrierten Akku

• Kreuztisch mit Nonius-Einteilung sowie Quer- und Längsverstellung

• LED-Beleuchtung mit stufenloser Helligkeitsregelung

• Objektive und Okular auswechselbar

• Kondensor mit Filterhalterung

• Universal USB-Netzadapter mit zwei Adapteraufsätzen

5 / 28

4 Zu dieser Anleitung

HINWEIS

Diese Bedienungsanleitung ist als Teil des Gerätes zu betrachten!

Lesen Sie vor der Benutzung des Geräts aufmerksam die Sicherheitshinweise und die Bedienungsan-

leitung.

Bewahren Sie diese Bedienungsanleitung für die erneute Verwendung zu einem späteren Zeitpunkt

auf. Bei Verkauf oder Weitergabe des Gerätes ist die Bedienungsanleitung an jeden nachfolgenden

Besitzer/Benutzer des Produkts weiterzugeben.

5 Verwendungszweck

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten

physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels

Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Per-

son beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Dieses Gerät dient ausschließlich der privaten Nutzung.

• Es wurde entwickelt zur vergrößerten Darstellung von Naturbeobachtungen.

• Das Gerät ist nur für den Betrieb in Innenräumen bestimmt!

6 Allgemeine Sicherheitshinweise

GEFAHR

Gefahr eines Stromschlags!

Dieses Gerät beinhaltet Elektronikteile, die über eine Stromquelle (Netzteil und/oder Batterien) betrie-

ben werden. Bei unsachgemäßer Verwendung dieses Produkts besteht die Gefahr eines Strom-

schlags. Ein Stromschlag kann zu schweren bis tödlichen Verletzungen führen. Beachten Sie daher

unbedingt die nachfolgenden Sicherheitsinformationen.

• Unterbrechen Sie die Stromzufuhr, wenn Sie das Gerät nicht benutzen, im Falle einer längeren

Betriebsunterbrechung sowie vor allen Wartungs- und Reinigungsarbeiten, indem Sie den Netz-

stecker ziehen.

• Platzieren Sie Ihr Gerät so, dass es jederzeit vom Stromnetz getrennt werden kann. Die Netz-

steckdose sollte sich immer in der Nähe Ihres Geräts befinden und gut zugänglich sein, da der

Stecker des Netzkabels als Trennvorrichtung zum Stromnetz dient.

• Um das Gerät vom Stromnetz zu trennen, ziehen Sie immer am Netzstecker und niemals am Ka-

bel!

• Überprüfen Sie das Gerät, die Kabel und Anschlüsse vor Inbetriebnahme auf Beschädigungen.

• Beschädigtes Gerät oder ein Gerät mit beschädigten stromführenden Teilen niemals in Betrieb

nehmen! Beschädigte Teile müssen umgehend von einem autorisierten Service-Betrieb ausge-

tauscht werden.

• Betreiben Sie das Gerät nur in vollkommen trockener Umgebung und berühren Sie das Gerät

nicht mit nassen oder feuchten Körperteilen.

6 / 28

GEFAHR

Erstickungsgefahr!

Bei unsachgemäßer Verwendung dieses Produkts besteht Erstickungsgefahr, insbesondere für Kin-

der. Beachten Sie deshalb unbedingt die nachfolgenden Sicherheitsinformationen.

• Verpackungsmaterialien (Plastiktüten, Gummibänder, etc.) von Kindern fernhalten! Es besteht Er-

stickungsgefahr!

• Dieses Produkt beinhaltet Kleinteile, die von Kindern verschluckt werden können! Es besteht Ersti-

ckungsgefahr!

• Wenn Kleinteile verschluckt wurden, unverzüglich einen Arzt aufsuchen!

GEFAHR

Explosionsgefahr!

Bei unsachgemäßer Verwendung dieses Produkts besteht Explosionsgefahr. Beachten Sie unbedingt

die nachfolgenden Sicherheitsinformationen, um eine Explosion zu vermeiden.

• Setzen Sie das Gerät keinen hohen Temperaturen aus. Benutzen Sie nur das mitgelieferte Netz-

teil. Gerät nicht kurzschließen oder ins Feuer werfen! Durch übermäßige Hitze und unsachgemä-

ße Handhabung können Kurzschlüsse, Brände und sogar Explosionen ausgelöst werden!

VORSICHT

Verletzungsgefahr!

Dieses Gerät beinhaltet Bau- und/oder Zubehörteile, durch die bei unsachgemäßer Verwendung leich-

te bis schwere Verletzungen hervorgerufen werden können. Beachten Sie deshalb unbedingt die

nachfolgenden Sicherheitsinformationen, um entsprechenden Verletzungen vorzubeugen.

• Für die Arbeit mit diesem Gerät werden häufig scharfkantige und spitze Hilfsmittel eingesetzt. Be-

wahren Sie deshalb dieses Gerät sowie alle Zubehörteile und Hilfsmittel an einem für Kinder unzu-

gänglichen Ort auf. Es besteht Verletzungsgefahr!

• Chemikalien und Flüssigkeiten gehören nicht in Kinderhände! Nicht trinken! Hände nach Gebrauch

unter fließendem Wasser gründlich säubern. Bei versehentlichem Kontakt mit Augen oder Mund

mit Wasser spülen. Bei Beschwerden unverzüglich einen Arzt aufsuchen und die Substanzen vor-

zeigen.

VORSICHT

Brandgefahr!

Bei unsachgemäßer Verwendung dieses Produkts besteht Brandgefahr. Beachten Sie unbedingt die

nachfolgenden Sicherheitsinformationen, um die Entstehung von Bränden zu vermeiden.

• Decken Sie die Lüftungsschlitze oder Kühlrippen des Geräts während des Betriebs oder solange

es noch nicht vollständig abgekühlt ist niemals ab!

HINWEIS

Gefahr von Sachschäden!

Bei unsachgemäßer Handhabung können das Gerät und/oder die Zubehörteile beschädigt werden.

Verwenden Sie das Gerät deshalb nur entsprechend den nachfolgenden Sicherheitsinformationen.

• Bauen Sie das Gerät nicht auseinander! Wenden Sie sich im Falle eines Defekts an Ihren Fach-

händler. Er nimmt mit dem Service-Center Kontakt auf und kann das Gerät ggf. zwecks Reparatur

einschicken.

7 / 28

• Setzen Sie das Gerät keinen hohen Temperaturen aus und schützen Sie es vor Wasser und hoher

Luftfeuchtigkeit.

• Setzen Sie das Gerät keinen Erschütterungen aus.

• Verwenden Sie für dieses Gerät nur Zubehör- und Ersatzteile die den technischen Angaben ent-

sprechen.

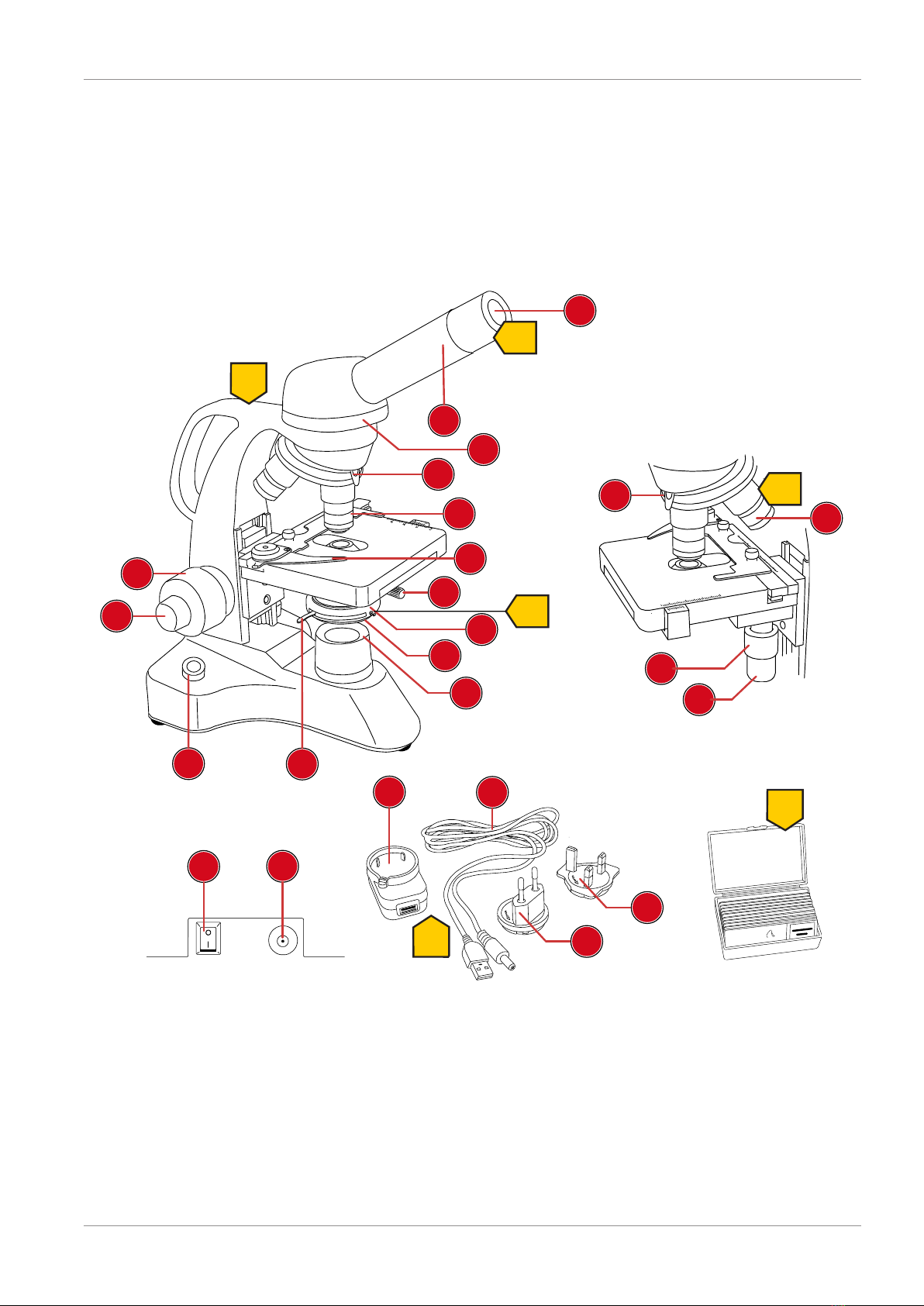

7 Produktabbildungen

17 18

19 20

Abb.2: Produktabbildungen

8 Lieferumfang

Mikroskop (A); 10x WF Okular (B); 3 Objektive (vormontiert) (C); Kondensor (vormontiert) (D); Netzad-

apter mit Stecker und Stromkabel (E); Box mit Dauerpräparaten, leeren Objektträgern und Deckglä-

sern (F)

8 / 28

9 Teileübersicht

1 Okular

2 Okularstutzen

3 Mikroskopkopf

4 Objektivrevolver

5 Objektiv (4x, 10x oder 40x)

6 Objektklemmung

7 Kondensor-Höhenverstellung

8 Kondensor

9 Filterhalter

10 Beleuchtung

11 Stellhebel für Irisblende

12 Drehknopf für Helligkeitsregelung

13 Feinfokussierung

14 Grobfokussierung

15 Kreuztisch-Querverstellung (X-Achse)

16 Kreuztisch-Längsverstellung (Y-Achse)

17 Ein/Aus-Schalter

18 DC-Anschlussbuchse

19 Universal USB-Netzadapter

20 USB-Stromkabel mit Hohlstecker

21 Netzadapteraufsatz (EU)

22 Netzadapteraufsatz (UK)

10 Standortwahl

Vor dem Aufbau und der Inbetriebnahme einen geeigneten Standort wählen.

Gerät auf einem stabilen, ebenen und erschütterungsfreien Untergrund platzieren.

9 / 28

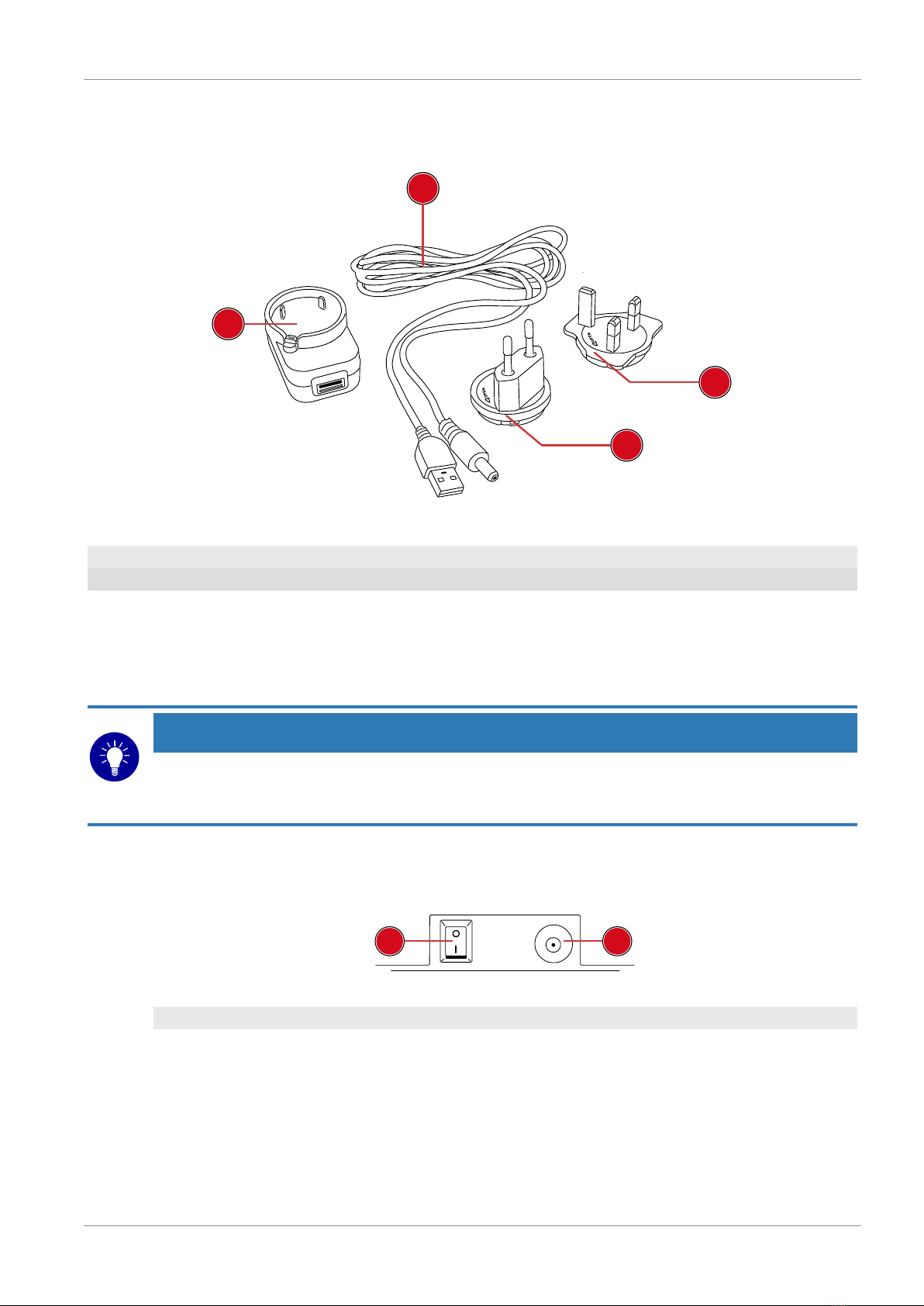

11 USB-Stromadapter montieren

Abb.3: USB-Stromadapter mit Wechselaufsatz

1 USB-Stromadapter 2 Adapteraufsatz (EU)

3 Adapteraufsatz (UK) 4 USB-Stromkabel mit Hohlstecker

1. Passenden Adapteraufsatz mit den Kerben auf die Zapfen des USB-Stromadapters setzen.

2. Adapteraufsatz in Richtung LOCK drehen bis dieser einrastet.

3. USB-Stecker des Stromkabels in die USB-Anschlussbuchse des Stromadapters stecken.

4. PUSH-Knopf drücken und Adapteraufsatz in Richtung OPEN drehen, um diesen zu entfernen.

HINWEIS

USB-Stromkabel mit einem Computer verwenden

Das Gerät kann per USB-Stromkabel auch an den freien USB-Port eines Computers angeschlossen

werden und so darüber mit Strom versorgt werden.

12 Stromversorgung herstellen

Abb.4: DC-Anschlussbuchse für Hohlstecker

1 Ein/Aus-Schalter 2 DC-Anschlussbuchse

1. DC-Stecker des Stromkabels in die DC-Anschlussbuchse des Gerätes stecken.

2. Netzstecker des Stromkabels in die Steckdose stecken.

10 / 28

13 Alternative Stromversorgung

HINWEIS

Tiefenentladung des Akkus vermeiden!

Fällt die Beleuchtungsstärke des Gerätes ohne ersichtlichen Grund ab, ist dies ein Hinweis auf eine

schwache Akkuleistung. Das Gerät dann unverzüglich an die Stromversorgung anschließen, um eine

Tiefenentladung des Akkus zu vermeiden. Eine Tiefenentladung kann zu irreparablen Schäden am

Akku und an der Elektronik führen!

Dieses Gerät kann alternativ mit dem integrierten Akku netzunabhängig betrieben werden.

Bei einer Trennung des Geräts von der Netzspannung erfolgt die Umschaltung auf den Akkubetrieb

automatisch.

14 Gerät ein-/ausschalten

1. Ein/Aus-Schalter in die Position ‚I’ bewegen, um das Gerät einzuschalten.

2. Ein/Aus-Schalter in die Position ‚O’ bewegen, um das Gerät auszuschalten.

15 Beleuchtung einstellen

Abb.5: Beleuchtungseinheit

1 Drehknopf für Helligkeitsregelung 2 Beleuchtung

Dieses Gerät verfügt über eine Beleuchtungseinheit mit fest eingebauter LED-Lichtquelle.

HINWEIS

Das Gerät nicht über einen längeren Zeitraum bei maximaler Helligkeit betreiben!

Dies führt zur Verringerung der LED-Lebensdauer.

Zur Regelung der Beleuchtung folgendermaßen vorgehen:

1. Gerät einschalten.

2. Dimmerregler drehen/bewegen, um die Helligkeit der Lichtquelle zu regulieren.

HINWEIS

Objekt optimal ausleuchten

Stellen Sie die Helligkeit der Beleuchtung stets so ein, dass eine möglichst gute Ausleuchtung erreicht

wird. Abhängig von den äußeren Lichteinflüssen und dem zu beobachtenden Objekt muss die Be-

leuchtung ggf. häufiger nachjustiert werden.

Other manuals for Biorit TP

Table of contents

Languages:

Other Bresser Microscope manuals

Bresser

Bresser 9652100 User manual

Bresser

Bresser 5116200 User manual

Bresser

Bresser ERUDIT ICD User manual

Bresser

Bresser 88-51300 User manual

Bresser

Bresser 40x-1280x User manual

Bresser

Bresser Duolux User manual

Bresser

Bresser University of Oxford 9203820 GYE 000 User manual

Bresser

Bresser 88-54200 User manual

Bresser

Bresser 9619760LC1000 User manual

Bresser

Bresser 300X User manual

Bresser

Bresser 91-19501 User manual

Bresser

Bresser MicroSet 40x-1024x User manual

Bresser

Bresser 51-01000 User manual

Bresser

Bresser LCD MICROSCOPE TOUCH User manual

Bresser

Bresser NATIONAL GEOGRAPHIC 9118300 User manual

Bresser

Bresser Advance ICD User manual

Bresser

Bresser 5802510 User manual

Bresser

Bresser BioScience User manual

Bresser

Bresser Biorit TP User manual

Bresser

Bresser 52-01002 User manual

Bresser

Bresser StereoMicro 88-52000 User manual

Bresser

Bresser National Geographic 9039100 Programming manual

Bresser

Bresser NATIONAL GEOGRAPHIC UNIVERSAL MICROSCOPE... User manual

Bresser

Bresser Biolux Touch User manual

Popular Microscope manuals by other brands

Thermo Scientific

Thermo Scientific Nicolet iN10 Using

National

National DC3-163 instructions

KERN Optics

KERN Optics OPE-1 User instructions

OPTIKA MICROSCOPES

OPTIKA MICROSCOPES B-150D Operation manual

Prior

Prior Lux POL operating instructions

Opitec

Opitec Smartscoop 115615 instructions

KERN

KERN OPO-1 operating instructions

Topcon

Topcon SP-1P user manual

Motic

Motic PA43 Operation manual

Leica

Leica DVM5000 Setup manual

MshOt

MshOt MZ62 user manual

KERN Optics

KERN Optics OZR-5 User instructions

VWR

VWR VisiScope 384 Series instruction manual

Nikon

Nikon ECLIPSE E200 POL instructions

Leica

Leica DI C800 User's manual & installation instructions

ThermoFisher Scientific

ThermoFisher Scientific Continuµm manual

ThermoFisher Scientific

ThermoFisher Scientific Continuµm manual

Olympus

Olympus SZ61 instructions
