Bosch WEU Zamo User manual

Robert Bosch GmbH

Power Tools Division

70764 Leinfelden-Echterdingen

GERMANY

www.bosch-pt.com

2 609 141 294 (2015.08) O / 152 WEU

WEUWEU

Zamo

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke

gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήση

tr Orijinal işletme talimatı

ko 사용 설명서 원본

ςТЎϩХʉЌТϾϦφЍʉʌμВТЎϺυ

OBJ_DOKU-44676-002.fm Page 1 Wednesday, August 19, 2015 9:07 AM

2 609 141 294 | (19.8.15) Bosch Power Tools

Deutsch . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . Seite 5

English . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . Page 15

Français . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . Page 26

Español. . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .Página 37

Português. . . . . . . . . . . . . . . . .. . . . . . . . . . . .Página 47

Italiano . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . .Pagina 57

Nederlands. . . . . . . . . . . . .. . . . . . . . . . . . . . .Pagina 67

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . .Side 77

Svenska . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . .Sida 85

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . .Side 94

Suomi. . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . ..Sivu 103

Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 111

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Sayfa 121

한어 . . . . . . . . . . . . . . . . . . 페이 132

. . . . . . . . . . . . . . . . . . . . . . 151

OBJ_BUCH-2439-002.book Page 2 Wednesday, August 19, 2015 9:07 AM

| 3

Bosch Power Tools 2 609 141 294 | (19.8.15)

001

OBJ_BUCH-2439-002.book Page 3 Wednesday, August 19, 2015 9:07 AM

2 609 141 294 | (19.8.15) Bosch Power Tools

0,5 m

2,45 m

0,5m

0,5 m

OBJ_BUCH-2439-002.book Page 4 Wednesday, August 19, 2015 9:07 AM

Deutsch | 5

Bosch Power Tools 2 609 141 294 | (19.8.15)

Deutsch

Sicherheitshinweise

Sämtliche Anweisungen sind zu lesen und zu beach-

ten, um mit dem Messwerkzeug gefahrlos und sicher

zu arbeiten. Wenn das Messwerkzeug nicht entspre-

chend den vorliegenden Anweisungen verwendet

wird, können die integrierten Schutzvorkehrungen im

Messwerkzeug beeinträchtigt werden. Machen Sie Warnschilder am

Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEI-

SUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESS-

WERKZEUGS MIT.

Vorsicht – wenn andere als die hier angegebenen Bedienungs-

oderJustiereinrichtungenbenutztoderandereVerfahrensweisen

ausgeführt werden, kann dies zu gefährlicher Strahlungsexpositi-

on führen.

DasMesswerkzeugwirdmiteinemWarnschildausgeliefert(inder

DarstellungdesMesswerkzeugsaufderGrafikseitemitNummer 7

gekennzeichnet).

Ist der Text des Warnschildes nicht in Ihrer Landessprache, dann

überkleben Sie ihn vor der ersten Inbetriebnahme mit dem mitge-

lieferten Aufkleber in Ihrer Landessprache.

Richten Sie den Laserstrahl nicht auf Personen oder

Tiere und blicken Sie nicht selbst in den direkten

oder reflektierten Laserstrahl. Dadurch können Sie

Personen blenden, Unfälle verursachen oder das Auge

schädigen.

Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu

schließen und der Kopf sofort aus dem Strahl zu bewegen.

Nehmen Sie keine Änderungen an der Lasereinrichtung vor.

OBJ_BUCH-2439-002.book Page 5 Wednesday, August 19, 2015 9:07 AM

6| Deutsch

2 609 141 294 | (19.8.15) Bosch Power Tools

Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die La-

ser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie

schützt jedoch nicht vor der Laserstrahlung.

VerwendenSiedieLaser-Sichtbrillenichtals Sonnenbrille oder im

Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-

Schutz und vermindert die Farbwahrnehmung.

Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal

und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-

stellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.

Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt

benutzen. Sie könnten unbeabsichtigt Personen blenden.

Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährde-

ter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder

Stäube befinden. Im Messwerkzeug können Funken erzeugt werden,

die den Staub oder die Dämpfe entzünden.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmtzum Messen von Entfernungen, Längen,

Höhen und Abständen. Das Messwerkzeug ist geeignet zum Messen im In-

nenbereich.

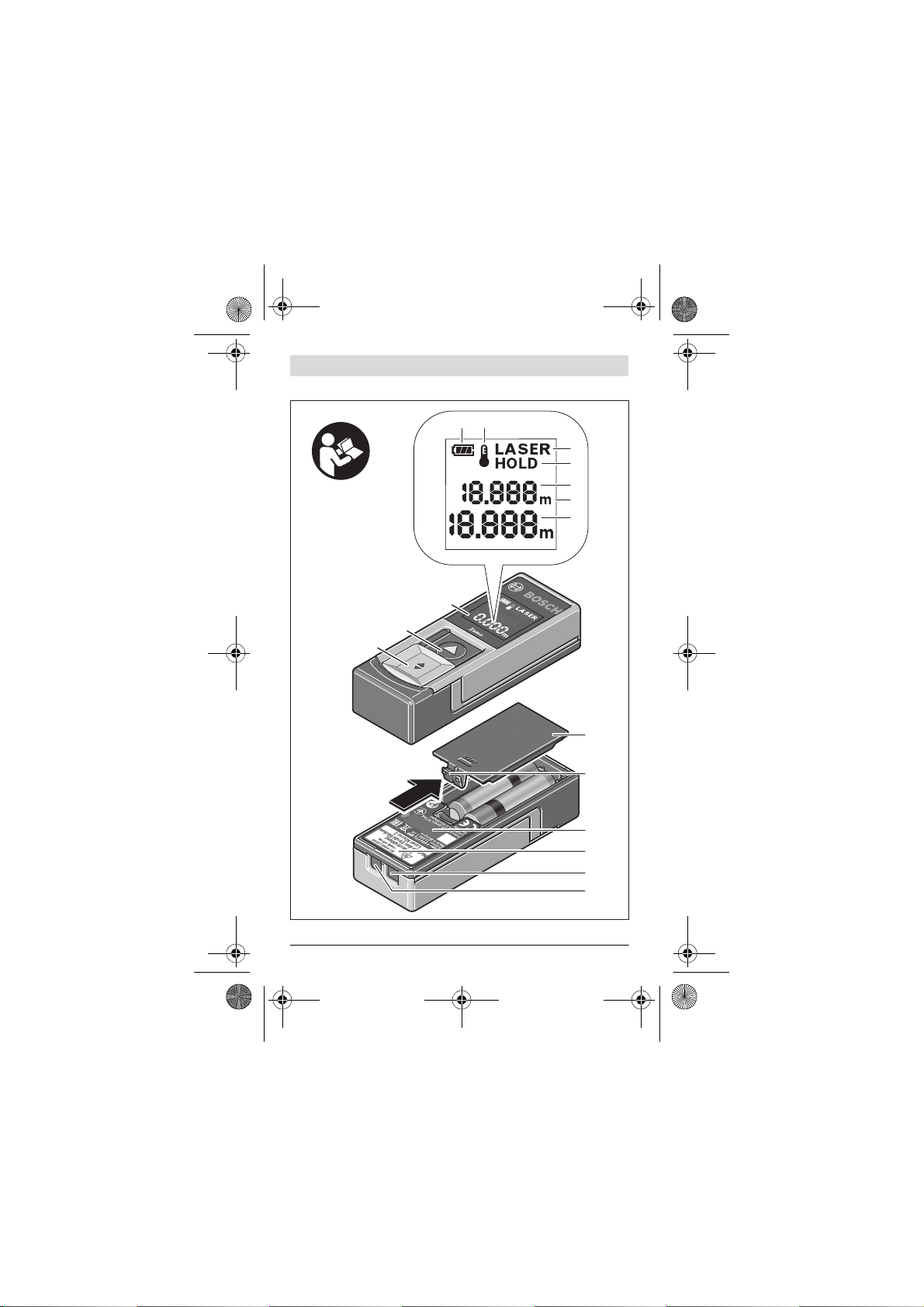

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die

Darstellung des Messwerkzeugs auf der Grafikseite.

1Ein-/Ausschalter

2„HOLD“-Taste

3Display

4Batteriefachdeckel

5Arretierung des Batteriefachdeckels

6Seriennummer

7Laser-Warnschild

8Empfangslinse

9Ausgang Laserstrahlung

OBJ_BUCH-2439-002.book Page 6 Wednesday, August 19, 2015 9:07 AM

Deutsch | 7

Bosch Power Tools 2 609 141 294 | (19.8.15)

Anzeigenelemente

aBatteriewarnung

bTemperaturwarnung

cLaser eingeschaltet

dMessung angehalten

eVorhergehender Messwert

fMaßeinheit

gAktueller Messwert

Technische Daten

Digitaler Laser-Entfernungsmesser Zamo

Sachnummer 3 603 F72 4..

Messbereich (typisch) 0,15–20,000 m

Messgenauigkeit (typisch) ±3,0mm

Kleinste Anzeigeneinheit 1mm

Messzeit

–typisch

–maximal 0,5 s

4 s

Betriebstemperatur – 10 °C ... +40 °C

Lagertemperatur – 20 °C ... +70 °C

Relative Luftfeuchte max. 90 %

Laserklasse 2

Lasertyp 635 nm, <1 mW

Durchmesser Laserstrahl (bei 25 °C) ca.

– in 20,000 m Entfernung 18 mm

Batterien 2 x 1,5 V LR03 (AAA)

Batterielebensdauer im Messbetrieb ca. 5h

Gewicht entsprechend EPTA-Procedure

01:2014 0,08 kg

Maße 100x36x23mm

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 6auf

dem Typenschild.

OBJ_BUCH-2439-002.book Page 7 Wednesday, August 19, 2015 9:07 AM

8| Deutsch

2 609 141 294 | (19.8.15) Bosch Power Tools

Hinweise

Hinweis zum Messbereich: Die Reichweite wird größer, je besser das

Laserlicht von der Oberfläche des Zieles zurückgeworfen wird(streu-

end, nicht spiegelnd) und je heller der Laserpunkt gegenüber der Um-

gebungshelligkeit ist (Innenräume, Dämmerung). Bei ungünstigen Be-

dingungen wie z.B. sehr starker Innenraumbeleuchtung oder schlecht

reflektierender Oberfläche kann der Messbereich eingeschränkt sein.

Hinweis zur Messgenauigkeit: Bei ungünstigen Bedingungen wie

z.B. sehr starker Innenraumbeleuchtung, schlecht reflektierender

Oberfläche oder stark von25 °CabweichenderRaumtemperatur kann

die maximale Abweichung ±8 mm auf 20,000 m betragen. Bei günsti-

gen Bedingungen ist mit einem Einfluss von ±0,05 mm/m zu rechnen.

Montage

Batterien einsetzen/wechseln

Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Man-

gan-Batterien empfohlen.

Zum Öffnen des Batteriefachdeckels 4drücken Sie die Arretierung 5in

Pfeilrichtung und nehmen den Batteriefachdeckel ab. Setzen Sie die Bat-

terien ein. Achten Sie dabei auf die richtige Polung entsprechend der Dar-

stellung auf der Innenseite des Batteriefachs.

Erscheint das Batteriesymbol erstmals im Display, dann sind noch ca.

15 Minuten lang Messungen möglich. Wenn das Batteriesymbol blinkt,

müssen Sie die Batterien auswechseln, Messungen sind nicht mehr mög-

lich.

Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batteri-

en eines Herstellers und mit gleicher Kapazität.

Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es

längere Zeit nicht benutzen. Die Batterien können bei längerer Lage-

rung korrodieren und sich selbst entladen.

OBJ_BUCH-2439-002.book Page 8 Wednesday, August 19, 2015 9:07 AM

Deutsch | 9

Bosch Power Tools 2 609 141 294 | (19.8.15)

Betrieb

Inbetriebnahme

Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsich-

tigtundschaltenSiedas Messwerkzeug nach Gebrauchab.Andere

Personen könnten vom Laserstrahl geblendet werden.

Schützen Sie das Messwerkzeug vor Nässe und direkter Sonnen-

einstrahlung.

Setzen Sie das Messwerkzeug keinen extremen Temperaturen

oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht länge-

re Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren

Temperaturschwankungen erst austemperieren, bevor Sie es in Be-

trieb nehmen. Bei extremen Temperaturen oder Temperaturschwan-

kungen kann die Präzision des Messwerkzeugs beeinträchtigt werden.

Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeuges.

Nach starken äußeren Einwirkungen auf das Messwerkzeug sollten Sie

vor dem Weiterarbeiten immer eine Überprüfung durchführen (siehe

„Überprüfung des Messwerkzeugs“, Seite 12).

Ein-/Ausschalten

Zum Einschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter

1nach hinten.BeimEinschalten des Messwerkzeugs wird der Laserstrahl

eingeschaltet. Die Anzeige LASER blinkt im Display.

ZumAusschaltendesMesswerkzeugsschiebenSiedenEin-/Ausschalter

1nach vorn.

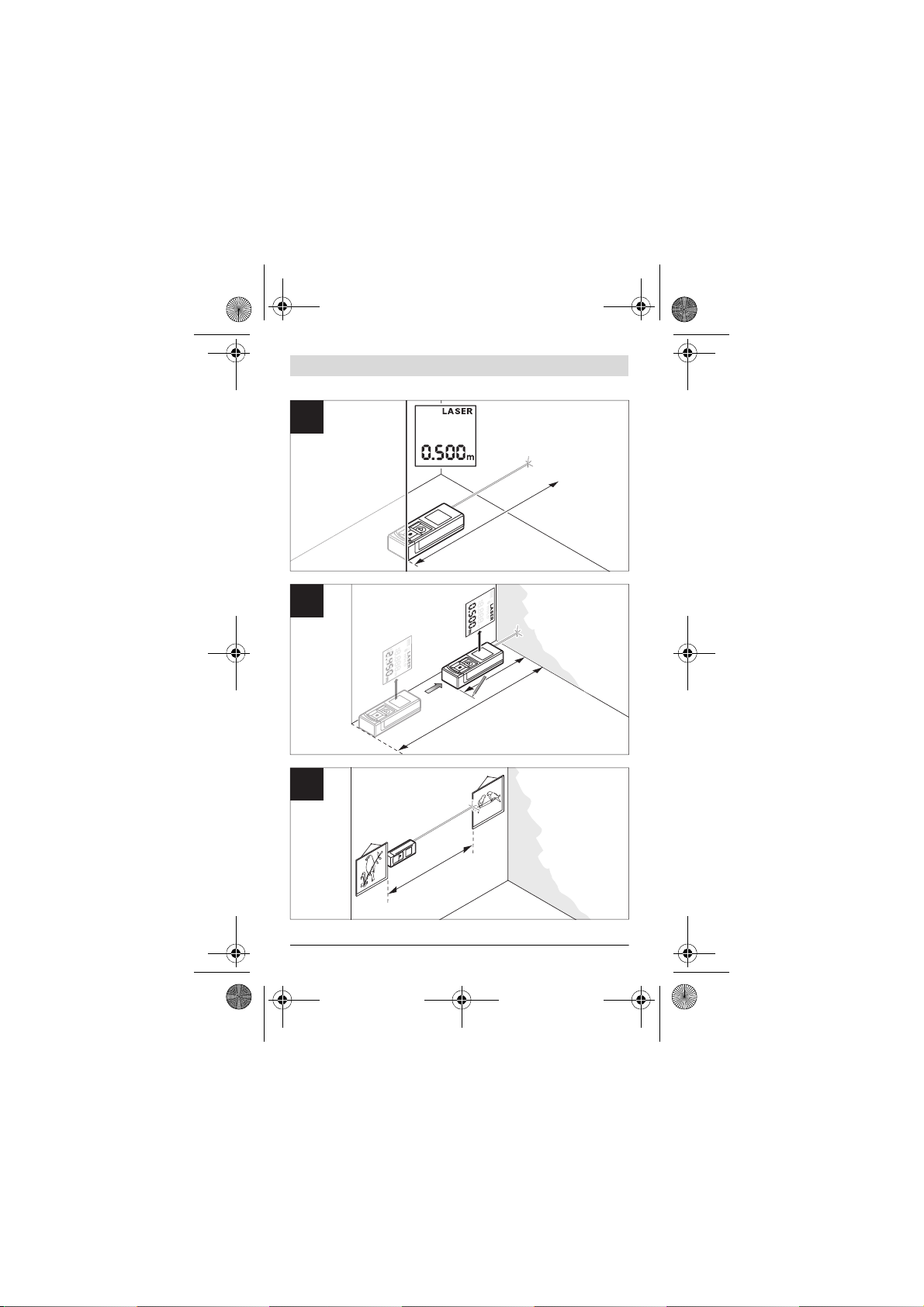

Messvorgang

Nach dem Einschalten des Messwerkzeugs erfolgt eine kontinuierliche

Messung. Visieren Sie mit dem Laserstrahl die Zielfläche an. Der aktuelle

Messwert gwird in der unteren Zeile des Displays angezeigt (siehe

Bild A). Während der kontinuierlichen Messung kann das Messwerkzeug

relativ zum Ziel bewegt werden, wobei der aktuelle Messwert gca. alle

0,5 Sekunden in der unteren Zeile des Displays aktualisiert wird (siehe

Bild B). Sie können sich z.B. von einer Wand bis zum gewünschten Ab-

stand entfernen, die aktuelle Entfernung ist stets ablesbar. Die Anzeige

LASER blinkt im Display.

Die Bezugsebene für die Messung ist die Hinterkante des Messwerkzeugs

().

OBJ_BUCH-2439-002.book Page 9 Wednesday, August 19, 2015 9:07 AM

10 | Deutsch

2 609 141 294 | (19.8.15) Bosch Power Tools

Für eine Messung von Wand zu Wand zum Beispiel, legen Sie das Mess-

werkzeug mit der Hinterkante an der Ausgangswand an.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und bli-

cken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer

Entfernung.

„HOLD“-Funktion (siehe Bild B)

Drücken Sie die „HOLD“-Taste 2zum Anhalten

des Messvorganges. Der Laserstrahl wird aus-

geschaltet und die Anzeige HOLD erscheint im

Display. Der aktuelle Messwert wird weiterhin

in der unteren Zeile des Displays angezeigt,

aber er wird nicht mehr dauernd aktualisiert.

Drücken Sie die „HOLD“-Taste 2erneut, um

den Laser wieder einzuschalten. Die Anzeige

LASER blinkt im Display. In der oberen Zeile

wird der vorhergende Messwert angezeigt. In

der unteren Zeile wird der dauernd aktualisier-

te/aktuelle Messwert angezeigt.

Drücken Sie die „HOLD“-Taste 2erneut zum

nochmaligen Anhalten des Messvorganges.

Der Laserstrahl wird ausgeschaltet und die An-

zeige HOLD erscheint im Display. In der obe-

ren Zeile wird der vorhergehende Messwert

angezeigt. In der unteren Zeile wird der aktuel-

leMesswertangezeigt,aber er wirdnichtmehr

dauernd aktualisiert.

Wird ca. 5 min lang keine Taste am Messwerkzeug gedrückt, schaltet sich

das Messwerkzeug zur Schonung der Batterien automatisch ab.

Wurde ein Messwert über die „HOLD“-Funktion festgehalten, bleibt er bei

der automatischen Abschaltung erhalten. Nach dem Wiedereinschalten

des Messwerkzeugs durch Drücken der „HOLD“-Taste 2wird der vorher-

gehende Messwert ein der oberen Zeile des Displays angezeigt.

OBJ_BUCH-2439-002.book Page 10 Wednesday, August 19, 2015 9:07 AM

Table of contents

Languages:

Other Bosch Laser Level manuals

Bosch

Bosch GRL 300 HV Quick guide

Bosch

Bosch GLL 2-80 P Professional User manual

Bosch

Bosch GCL100-40G Assembly instructions

Bosch

Bosch GLL 2-10 Professional User manual

Bosch

Bosch GPL3T Assembly instructions

Bosch

Bosch GIM 60 L Professional User manual

Bosch

Bosch GLL 3-15 X Professional User manual

Bosch

Bosch GIM 60 Professional Assembly instructions

Bosch

Bosch PCL 20 User manual

Bosch

Bosch GCL100-80C Assembly instructions

Bosch

Bosch Professional GOL 20D User manual

Bosch

Bosch GLL3-330C Assembly instructions

Bosch

Bosch GRL 400 H Professional User manual

Bosch

Bosch GLL 2 Professional User manual

Bosch

Bosch GLL 2-80 P Professional User manual

Bosch

Bosch GCL 2-160 Assembly instructions

Bosch

Bosch GLL Professional 3-80 C User manual

Bosch

Bosch BL 100 VHR User manual

Bosch

Bosch Professional GLL 3-80 G User manual

Bosch

Bosch GRL 300 HVG User manual

Bosch

Bosch GLL 3-15 Professional User manual

Bosch

Bosch GLL 2-50 Professional Assembly instructions

Bosch

Bosch PLL 5 User manual

Bosch

Bosch GTL 3 Professional User manual

Popular Laser Level manuals by other brands

Nedo

Nedo ET-5 operating instructions

geo-FENNEL

geo-FENNEL Maxi-Liner FL 65 HP user manual

LaserLiner

LaserLiner X2-Laser manual

Spectra

Spectra LL300N manual

geo-FENNEL

geo-FENNEL Selection PRO FLG 40-PowerCross GREEN SP user manual

Nedo

Nedo Crossliner 4 operating instructions

Lasertec

Lasertec FX360G instruction manual

Flex

Flex ALC 8 Original operating instructions

Black & Decker

Black & Decker LZR5 user manual

Johnson

Johnson 40-6692 instruction manual

Cocraft

Cocraft HL 20-SG Original instructions

Zircon

Zircon iLine instructions

HWH

HWH 310 SERIES Operator's manual

Leica

Leica iCON robot 60 user manual

LaserLiner

LaserLiner SuperCross-Laser SCL 2 operating instructions

LaserLiner

LaserLiner ActiveFinder XP user manual

DeWalt

DeWalt DW082 Original instructions

imex

imex EL20 manual
