Bosch KSV36AW31G User manual

en Installation instructions

Free-standing appliance

fr Notice de montage

Appareil indépendant

a r ﺐﻴﻛﺮﺘﻟﺍ ﺕﺎﻤﻴﻠﻌﺗ

f a ژﺎﺘﻧﻮﻣ یﺎﻤﻨﻫﺍﺭ

ﺩﺮﻔﻨﳌﺍ ﺐﺼﻨﻠﻟ ﺯﺎﻬﺟ

ﺩﺭﺍﺪﻧﺎﺘﺳﺍ ﻩﺎﮕﺘﺳﺩ

en Table of Contents

Using the installation instructions ........ 3

Installation location ................................. 3

Installing appliances

next to each other ................................... 4

Changing over the door hinges ........... 4

Changing the door handle .................... 5

Fitting the wall spacer ............................ 5

Aligning the appliance ........................... 5

fr Table des matières

Utiliser la notice de montage ................ 6

Lieu d’installation .................................... 6

Installation côte à côte

des appareils ........................................... 7

Inversion du sens d’ouverture

de porte .................................................... 7

Changer la poignée de porte ............... 8

Monter les écarteurs muraux ................ 8

Ajuster l’appareil ..................................... 8

enTable of Contents

enInstallation instructionsFree-standing appliance

Using the installation

instructions

Please fold out the illustrated last page.

These installation instructions refer to

several models.

The diagrams may differ.

Installation location

A dry, well ventilated room is suitable as

an installation location. The installation

location should not be exposed to direct

sunlight and not placed near a heat

source, e.g. a cooker, radiator, etc.

If installation next to a heat source is

unavoidable, use a suitable insulating

plate or observe the following minimum

distances from the heat source:

■3 cm to electric or gas cookers.

■30 cm to an oil or coal-fired cooker.

The floor of the installation location must

not give way; if required, reinforce floor.

If the floor is uneven, compensate with

supports.

Distance from wall

When installing the appliance, ensure

that the door can be opened by 90°.

Installing appliances

next to each other

Fig. #

When installing two appliances, ensure

that the refrigerator is on the left and the

freezer is on the right.

The right side panel of the refrigerator

is heated slightly. This prevents

condensation from forming between the

appliances.

Attaching spacers

Fig. $

1. On the right side of the refrigerator

degrease the adhesive areas with

petroleum ether or spirit.

2. Stick spacers in all four corners at

a distance of 5 cm from the side

edges to ensure a minimum gap

between the appliances.

Note

You can purchase a connection set from

your dealer.

Changing over

the door hinges

(if required)

We recommend that you have the door

hinges changed over by our customer

service. You can find out the costs for

changing over the door hinges from your

appropriate customer service.

m Warning

While changing over the door hinges,

ensure that the appliance is not

connected to the power supply. Pull out

the mains plug beforehand. To prevent

damaging the back of the appliance,

place adequate padding underneath.

Carefully place the appliance on its back.

Change over the door hinges

in numerical sequence. Fig. !

Note

If the appliance is placed on its back,

ensure that the wall spacer is not fitted.

Changing the door

handle

(if required)

Fig. "A/B

Change the door handle in numerical

sequence.

Fitting the wall spacer

Fig. %

If available:

Fit wall spacers to obtain the indicated

energy absorption of the appliance.

A reduced wall gap will not restrict

the function of the appliance. The energy

absorption may then change slightly.

Aligning the appliance

Place the appliance in the designated

location and align. The appliance must

be level. If the floor is uneven, use

the front height-adjustable feet. Adjust

the height-adjustable feet with a wrench.

Note

The appliance must be upright. Please

align it with a spirit level.

SW 22

frTable des matières

frNotice de montageAppareil indépendant

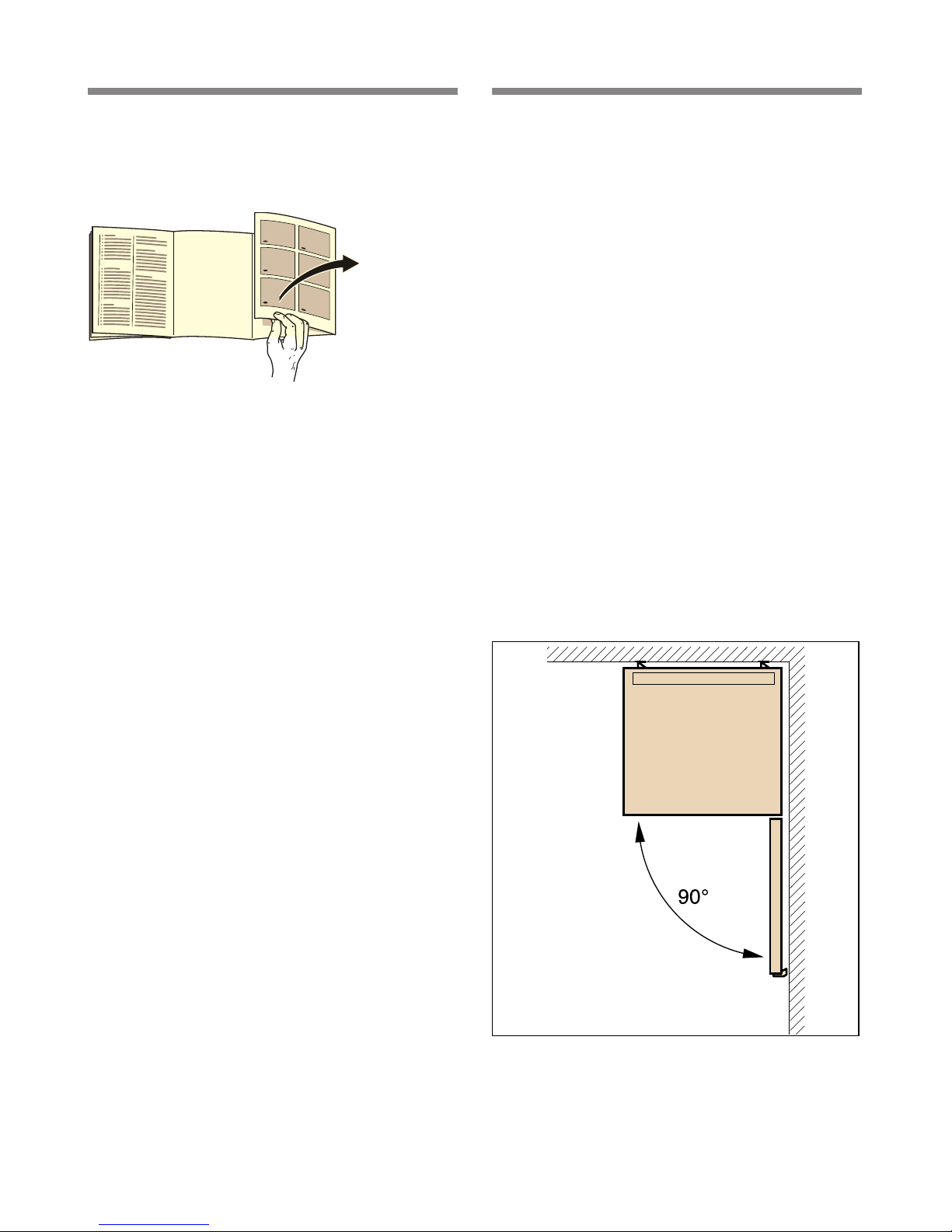

Utiliser la notice de

montage

Veuillez déplier la dernière page,

illustrée, de la notice. Cette notice

de montage vaut pour plusieurs

modèles.

Selon le modèle, l’appareil peut différer

du contenu des illustrations.

Lieu d’installation

Un local sec et aérable convient comme

lieu d’installation. Il faudrait que le lieu

d’installation ne soit pas directement

exposé aux rayons solaires et pas

à proximité d’une source de chaleur

(cuisinière, radiateur, etc.).

Si l’installation à côté d’une source

de chaleur est inévitable, veuillez utiliser

un panneau isolant approprié ou

respecter les écarts minimums suivants

par rapport à la source de chaleur :

■3 cm par rapport aux cuisinières

électriques ou à gaz.

■30 cm par rapport à un appareil

de chauffage au fuel ou au charbon.

Sur l’emplacement, le sol ne doit pas

s’affaisser. Renforcez-le le cas échéant.

Placez des garnitures sous l’appareil

pour compenser les inégalités du sol

éventuelles.

Écart mural

Implantez l’appareil de sorte à garantir

un angle d’ouverture de porte de 90°.

Installation côte à côte

des appareils

Fig. #

Lorsque vous installez deux appareils,

placez le réfrigérateur à gauche

du congélateur.

Le réfrigérateur chauffe légèrement

sa paroi latérale droite. Ceci empêche

l’humidité dans l’air de se condenser

entre les appareils.

Montage de l’écarteur

Fig. $

1. Dégraissez les emplacements

de collage visibles sur le côté droit

du réfrigérateur en utilisant

de l’essence à détacher ou de

l’alcool.

2. Collez les écarteurs aux quatre coins,

chacun à 5 cm des arêtes latérales,

afin de garantir un écart minimum

entre les appareils.

Remarque

Vous pouvez vous procurer un kit de

jonction par le biais de votre revendeur.

Inversion du sens

d’ouverture de porte

(si nécessaire)

Nous recommandons de confier

l’inversion du sens d’ouverture de porte

à notre service après-vente. Pour

connaître le prix d’une inversion du sens

d’ouverture de porte, consultez votre

service après-vente compétent.

m Mise en garde

Pendant le changement du sens d’ouver-

ture de porte, l’appareil ne doit pas être

relié au secteur. Avant le changement,

débranchez la fiche mâle de la prise

de courant. Pour ne pas endommager

le dos de l’appareil, placez en dessous

suffisamment de matériau amortisseur.

Couchez prudemment l’appareil sur

le dos.

Inversez le sens d’ouverture de la porte

dans l’ordre des chiffres. Fig. !

Remarque

Si l’appareil va être couché sur le dos,

il ne faut pas monter l’écarteur mural

latéral.

Changer la poignée

de porte

(si nécessaire)

Fig. "A/B

Changez la poignée de porte dans

l’ordre des chiffres.

Monter les écarteurs

muraux

Fig. %

Si présent :

Montez les écarteurs muraux pour par-

venir à la quantité mentionnée d’énergie

absorbée par l’appareil. Un écart moins

élevé par rapport au mur ne restreint pas

le fonctionnement de l’appareil. Dans

ce cas, l’énergie absorbée peut différer

légèrement.

Ajuster l’appareil

Amenez l’appareil sur l’emplacement

prévu puis ajustez-le pour qu’il se

retrouve bien d’aplomb. Veillez à ce que

l’appareil repose parfaitement d’aplomb

sur un sol plan. Si le sol présente des

inégalités, compensez-les à l’aide des

deux pieds à vis situés à l’avant

de l’appareil. Pour modifier le réglage

des pieds à vis, servez-vous d’une clé

à fourche.

Remarque

L’appareil doit reposer à la verticale.

Ajustez-le à l’aide d’un niveau à bulle.

SW 22

ﻩﺎﮕﺘﺳﺩ ﻥﺩﺮﮐ ﺯﺍﺮﺗ

.ﺪﯿﻨﮐ ﺯﺍﺮﺗ ﻭﻩﺩﺍﺩ ﺭﺍﺮﻗ ,ﻩﺪﺷ ﯽﻨﯿﺑ ﺶﯿﭘ ﹺیﺎﺟ ﺭﺩ ﺍﺭ ﻩﺎﮕﺘﺳﺩ

ﻩﺎﮕﺘﺳﺩ ﺮﯾﺯ یﺎﻫ یﺭﺍﻮﻤﻫﺎﻧ .ﺪﺷﺎﺑ ﺯﺍﺮﺗ ﻭﺭﺍﻮﺘﺳﺍ ﺪﯾﺎﺑ ﻩﺎﮕﺘﺳﺩ

ﭻﯿﭘ ﻢﯿﻈﻨﺗ یﺍﺮﺑ .ﺪﯿﻨﮐ ﺯﺍﺮﺗ ﻮﻠﺟ ﻪﯾﺎﭘ ﻭﺩ یﺎﻫ ﭻﯿﭘ ﮏﻤﮐ ﻪﺑ ﺍﺭ

.ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﺭﺎﭼﺁ ﺯﺍ ﻪﯾﺎﭘ

ﻪﺟﻮﺗ

ﺖﺳﺭﺩ ﺭﺍﺮﻘﺘﺳﺍ یﺍﺮﺑ .ﺪﺷﺎﺑ ﯽﻘﻓﺍ ﻼﻣﺎﮐ ﺪﯾﺎﺑ ﻩﺎﮕﺘﺳﺩ

.ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﺯﺍﺮﺗ ﻪﻠﯿﺳﻭ ﺯﺍ ﻩﺎﮕﺘﺳﺩ

ﻩﺮﯿﮕﺘﺳﺩ یﺎﺟ ﺮﯿﯿﻐﺗ

(ﺪﺷﺎﺑ یﺭﻭﺮﺿ ﺮﮔﺍ)

A/B ﺮﯾﻮﺼﺗ

ﺮﯿﯿﻐﺗ یﺭﺍﺬﮔ ﻩﺭﺎﻤﺷ ﺐﯿﺗﺮﺗ ﻪﺑ ﺍﺭ ﺭﺩ ۀﺮﯿﮕﺘﺳﺩ ﺐﺼﻧ یﺎﺟ

.ﺪﯿﻫﺩ

ﻪﻠﺻﺎﻓ ﻩﺪﻧﺭﺍﺪﻬﮕﻧ ﺐﺼﻧ

ﺮﯾﻮﺼﺗ

:ﺪﺷﺎﺑ ﻩﺎﮕﺘﺳﺩ ﻪﻤﯿﻤﺿ ﺮﮔﺍ

ﺮﻈﻧ ﺩﺭﻮﻣ یﺭﮋﻧﺍ ﺎﺗ ,ﺪﯿﻨﮐ ﺐﺼﻧ ﺍﺭ ﺭﺍﻮﯾﺩ ﺎﺑ ﻪﻠﺻﺎﻓ ﻩﺪﻧﺭﺍﺪﻬﮕﻧ

.(ژﺎﺘﻧﻮﻣ ﺭﻮﺘﺳﺩ ﻪﺑ ﺪﯿﻨﮐ ﻩﺎﮕﻧ) ﺩﻮﺷ ﻦﯿﻣﺄﺗ ﻩﺎﮕﺘﺳﺩ

ﻩﺎﮕﺘﺳﺩ ﺩﺮﮐﺭﺎﮐ ,ﺭﺍﻮﯾﺩ ﺎﺑ ﻩﺎﮕﺘﺳﺩ ﻪﻠﺻﺎﻓ ﻥﺪﺷ ﺮﺘﻤﮐ

ﺏﺬﺟ ﺖﺳﺍ ﻦﮑﳑ ﻪﮐ ﻦﯾﺍ ﺎﻬﻨﺗ .ﺪﻨﮐ ﯽﳕ ﺩﻭﺪﺤﻣ ﺍﺭ

.ﺪﻨﮐ ﺮﯿﯿﻐﺗ یﺰﯿﭼﺎﻧ ﻥﺍﺰﯿﻣ ﻪﺑ یژﺮﻧﺍ

ﺭﺩ ﺐﺼﻧ یﺎﺟ ﺮﯿﯿﻐﺗ

(ﺪﺷﺎﺑ یﺭﻭﺮﺿ ﺮﮔﺍ)

ﻩﺎﮕﺘﺳﺩ ﺏﺭﺩ یﻻﻮﻟ یﺎﺟ ﺾﯾﻮﻌﺗ ﻪﮐ ﺩﻮﺷ ﯽﻣ ﻪﯿﺻﻮﺗ

ﻪﻨﯾﺰﻫ .ﺪﯿﻫﺩ ﻡﺎﳒﺍ ﺵﻭﺮﻓ ﺯﺍ ﺲﭘ ﺕﺎﻣﺪﺧ ﺰﮐﺮﻣ ﻂﺳﻮﺗ ﺍﺭ

ﻪﻘﻄﻨﻣ ﺵﻭﺮﻓ ﺯﺍ ﺲﭘ ﺕﺎﻣﺪﺧ ﺰﮐﺮﻣ ﺯﺍ ﺍﺭ ﻻﻮﻟ یﺎﺟ ﺾﯾﻮﻌﺗ

.ﺪﯾﻮﺷ ﺎﯾﻮﺟ

ﺭﺍﺪﺸﻫ m

ﻩﺎﮕﺘﺳﺩ ﻕﺮﺑ ,ﻩﺎﮕﺘﺳﺩ یﻻﻮﻟ یﺎﺟ ﺾﯾﻮﻌﺗ ﻡﺎﮕﻨﻫﺭﺩ

ﻥﻭﺮﯿﺑ ﻕﺮﺑ ﺰﯾﺮﭘ ﺯﺍ ﺍﺭ ﻪﺧﺎﺷﻭﺩ ﻼﺒﻗ .ﺪﯿﻨﮐ ﻊﻄﻗ ﺎﻤﺘﺣ ﺍﺭ

,ﺪﻨﺒﻧ ﺐﯿﺳﺁ ﻩﺎﮕﺘﺳﺩ ﺖﺸﭘ ﻩﺭﺍﻮﯾﺩ ﻪﮐ ﻦﯾﺍ یﺍﺮﺑ .ﺪﯿﺸﮑﺑ

ﺭﺍﺮﻗ ﻥﺁ ﺮﯾﺯ (ﮏﺸﺗ ﻭﺶﻟﺎﺑ ﺪﻨﻧﺎﻣ) ﻡﺮﻧ ﯽﺋﻻ ﯽﻓﺎﮐ ﻩﺯﺍﺪﻧﺍ ﻪﺑ

.ﺪﯿﻧﺎﺑﺍﻮﺨﺑ ﺖﺸﭘ ﻪﺑ ﻁﺎﯿﺘﺣﺍ ﺎﺑ ﺍﺭ ﻩﺎﮕﺘﺳﺩ ﺪﯿﻫﺩ

.ﺪﯿﻫﺩ ﺮﯿﯿﻐﺗ یﺭﺍﺬﮔ ﻩﺭﺎﻤﺷ ﺐﯿﺗﺮﺗ ﻪﺑ ﺍﺭ ﺭﺩ یﻻﻮﻟ ﺐﺼﻧ ﻞﺤﻣ

ﺮﯾﻮﺼﺗ

ﻪﺟﻮﺗ

ﺐﻇﺍﻮﻣ ,ﺪﯿﻧﺎﺑﺍﻮﺧ ﯽﻣ ﺖﺸﭘ ﻪﺑ ﺍﺭ ﻩﺎﮕﺘﺳﺩ ﻪﮐ ﯽﻌﻗﺍﻮﻣ ﺭﺩ

ﻩﺪﺸﻧ ﺐﺼﻧ ﻩﺎﮕﺘﺳﺩ یﻭﺭ ﻪﻠﺻﺎﻓ ﻩﺪﻧﺭﺍﺪﻬﮕﻧ ﻪﮐ ﺪﯿﺷﺎﺑ

.ﺪﺷﺎﺑ

ﻢﻫ ﹺﺭﺎﻨﮐ ﺭﺩ ﺎﻫ ﻩﺎﮕﺘﺳﺩ ﻥﺩﺮﮐ ﺐﺼﻧ

ﺮﯾﻮﺼﺗ

ﻪﮐ ﺪﯿﻨﮐ ﺖﻗﺩ ,ﻢﻫ ﹺﺭﺎﻨﮐ ﺭﺩ ﻩﺎﮕﺘﺳﺩ ﻭﺩ ﻥﺩﺍﺩ ﺭﺍﺮﻗ ﻡﺎﮕﻨﻫ ﺭﺩ

.ﺩﺮﯿﮔ ﺭﺍﺮﻗ ﺖﺳﺍﺭ ﻑﺮﻃ ﺭﺩ ﺭﺰﯾﺮﻓ ﻭﭗﭼ ﻑﺮﻃ ﺭﺩ ﻝﺎﭽﺨﯾ

.ﺩﻮﺷ ﯽﻣ ﻡﺮﮔ ﯽﮐﺪﻧﺍ ﻝﺎﭽﺨﯾ ﺖﺳﺍﺭ ﺖﻤﺳ ﻩﺭﺍﻮﯾﺩ ﺢﻄﺳ

ﯽﻣ ﻩﺎﮕﺘﺳﺩ ﻭﺩ ﻥﺎﯿﻣ ﺡﻮﻄﺳ ﺭﺩ ﻕﺮﻋ ﺩﺎﺠﯾﺍ ﻊﻧﺎﻣ ﺩﺮﮑﻠﻤﻋ ﻦﯾﺍ

.ﺩﻮﺷ

ﻪﻠﺻﺎﻓ ﻩﺪﻧﺭﺍﺪﻬﮕﻧ ﺐﺼﻧ

ﺮﯾﻮﺼﺗ

ﺍﺭ ﻝﺎﭽﺨﯾ ﺖﺳﺍﺭ ﺖﻤﺳ ﺭﺩ ﻩﺪﻧﺭﺍﺪﻬﮕﻧ ﻥﺪﻧﺎﺒﺴﭼ یﺎﻫﺎﺟ .1

.ﺪﯿﺋﺍﺩﺰﺑ ﻞﮑﻟﺍ ﺎﯾ ﻮﺸﺘﺴﺷ ﻦﯾﺰﻨﺑ ﺎﺑ

ﺖﯾﺎﻋﺭ ﺎﺑ ﻪﺷﻮﮔ ﺭﺎﻬﭼ ﺮﻫ ﺯﺍ ﺍﺭ ﻪﻠﺻﺎﻓ ﻩﺪﻧﺭﺍﺪﻬﮕﻧ .2

,ﺪﯿﻧﺎﺒﺴﭽﺑ ﻩﺎﮕﺘﺳﺩ ﻩﺭﺍﺪﺟ ﺎﺗ ﻪﻠﺻﺎﻓ ﺮﺘﻤﯿﺘﻧﺎﺳ 5

.ﺩﻮﺷ ﻆﻔﺣ ﻩﺎﮕﺘﺳﺩ ﻭﺩ ﻦﯿﺑ ﻪﻠﺻﺎﻓ ﻞﻗﺍﺪﺣ ﺎﺗ

ﻪﺟﻮﺗ

.ﺪﯿﻨﮐ ﻪﯿﻬﺗ ﻩﺎﮕﺘﺳﺩ ﻩﺪﻨﺷﻭﺮﻓ ﺯﺍ ﺪﯿﻧﺍﻮﺗ ﯽﻣ ﺍﺭ ﻝﺎﺼﺗﺍ ﹺ

ﺖﹺ

ﺳ
