Blaupunkt DVP 01 User manual
MOBILE VIDEO SYSTEMS
CM/PSS 8 622 402 868 11/01
Schaltbild • Circuit diagram
Inhaltsverzeichnis Seite
Bedienelemente 2-3
Technische Daten 4
Sicherheitshinweise 4
Blockdiagramm 5
Fehlersuchpläne 6-9
IC Block Diagramme 10-18
Bestückte Platten 19-21
Interne Steckverbindungen 22
Schaltbilder 23-36
Explosionszeichnung 37
DVD PLAYER
DVP 01, 12/24V
PAL / NTSC
7 607 276 007
Table of Contents Page
Controls 2-3
Technical data 4
Safety informations 4
Block diagram 5
Troubleshooting charts 6-9
IC Block diagrams 10-18
Component boards 19-21
Internal connectors 22
Schematic diagrams 23-36
Exploded view 37
- 2 -
Bedienelemente
1
2
3
4
5
26
25
24
23
22
20 21
19
17 18
16
15
6
8
7
9
10
11
12
13
14
28 15 19
30 129
8
2
27
21
724 23 18 26 14
33 34
32 35
31
Controls
- 5 -
Block Diagramm Block diagram
- 22 -
Interne Steckverbindungen Internal connectors
- 23 -
Systemschaltbild System schematic diagram
- 24 -

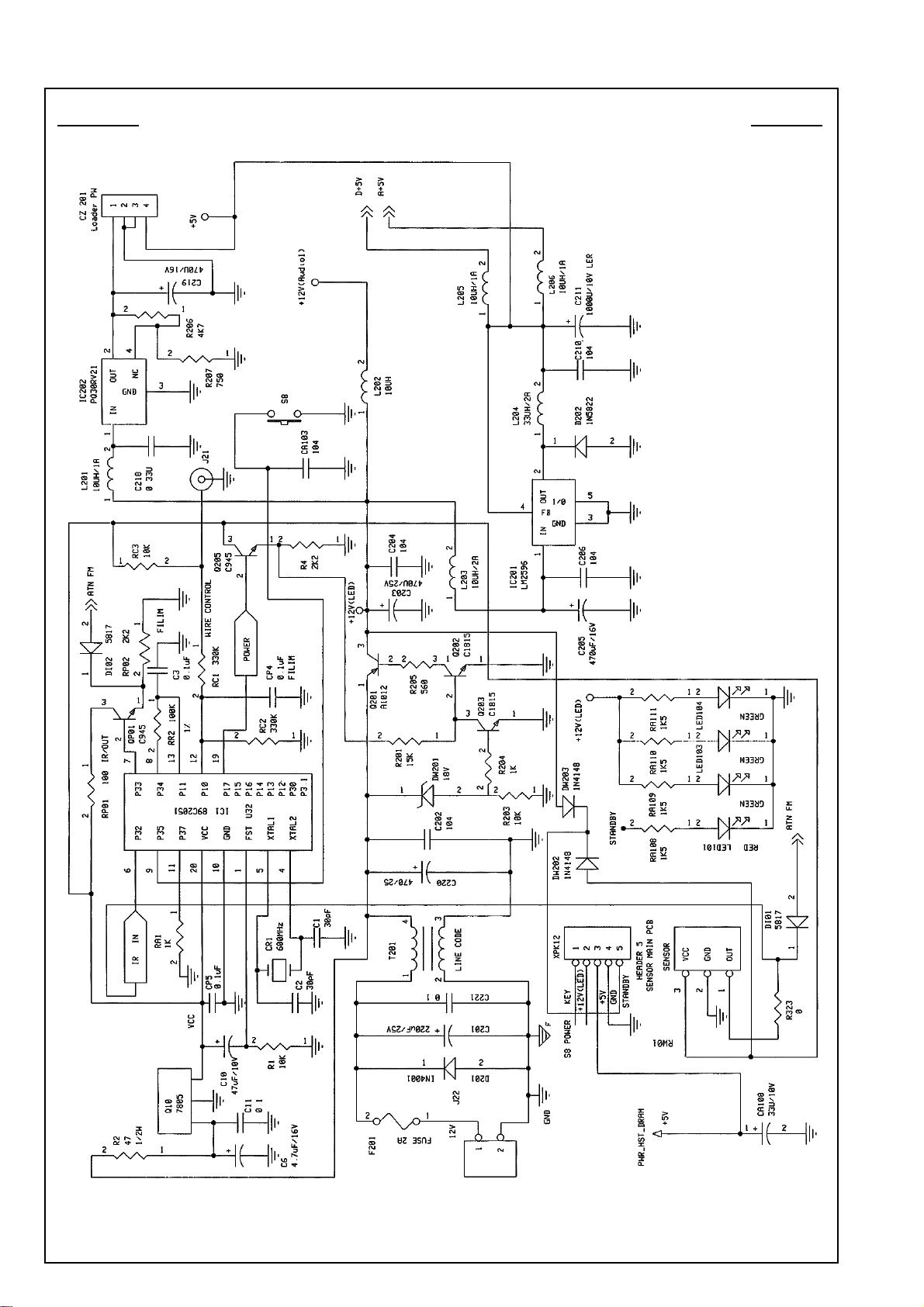

Schaltbild Schematic diagram
Anschlussbuchsen Terminals
- 25 -
Schaltbild Schematic diagram

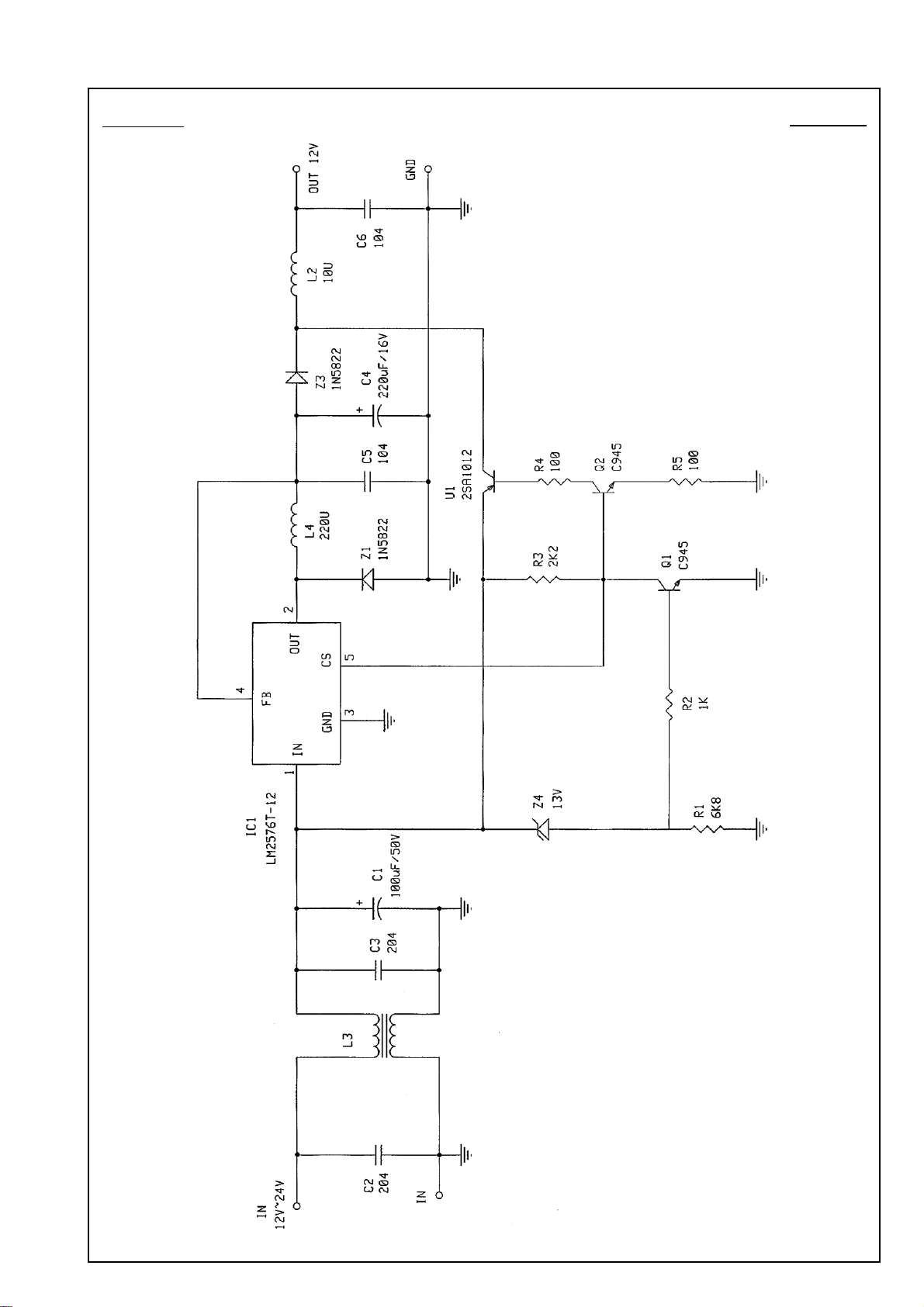

Netzteil 1 Power 1
- 26 -
Schaltbild Schematic diagram
Netzteil 2 Power 2
- 27 -
Schaltbild Schematic diagram
Bedienteilplatte Control board
- 28 -
Schaltbild Schematic diagram
ATAPI Interface ATAPI interface
