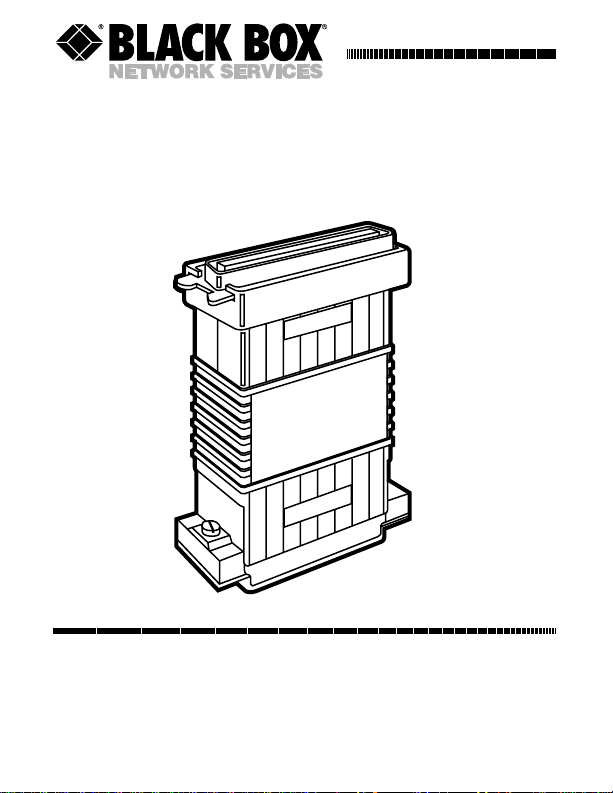

Black Box PI115A-C User manual

1000 Park Drive • Lawrence, PA 15055-1018 • 724-746-5500 • Fax 724-746-0746

JUNE 1998

PI115A-C

PI115A-R2

PI115AE-R2

Serial Parallel↔Converter III

CUSTOMER SUPPORT INFORMATION

Order toll-free in the U.S. 24 hours, 7 A.M. Monday to midnight Friday: 877-877-BBOX

FREE technical support, 24 hours a day, 7 days a week: Call 724-746-5500 or fax 724-746-0746

Mail order: Black Box Corporation, 1000 Park Drive, Lawrence, PA 15055-1018

Web site: www.blackbox.com • E-mail: [email protected]

SERIAL↔PARALLEL

CONVERTER III

FCC/IC STATEMENTS

FEDERAL COMMUNICATIONS COMMISSION

AND

INDUSTRY CANADA

RADIO FREQUENCY INTERFERENCE STATEMENTS

This equipment generates, uses, and can radiate radio frequency energy

and if not installed and used properly, that is, in strict accordance with the

manufacturer’s instructions, may cause interference to radio communication.

It has been tested and found to comply with the limits for a Class A computing

device in accordance with the specifications in Subpart J of Part 15 of FCC rules,

which are designed to provide reasonable protection against such interference

when the equipment is operated in a commercial environment. Operation of

this equipment in a residential area is likely to cause interference, in which case

the user at his own expense will be required to take whatever measures may be

necessary to correct the interference.

Changes or modifications not expressly approved by the party responsible

for compliance could void the user’s authority to operate the equipment.

This digital apparatus does not exceed the Class A limits for radio noise emission from

digital apparatus set out in the Radio Interference Regulation of Industry Canada.

Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites

applicables aux appareils numériques de classe A prescrites dans le Règlement sur le

brouillage radioélectrique publié par Industrie Canada.

NORMAS OFICIALES MEXICANAS (NOM)

ELECTRICAL SAFETY STATEMENT

INSTRUCCIONES DE SEGURIDAD

1. Todas las instrucciones de seguridad y operación deberán ser leídas antes

de que el aparato eléctrico sea operado.

2. Las instrucciones de seguridad y operación deberán ser guardadas para

referencia futura.

3. Todas las advertencias en el aparato eléctrico y en sus instrucciones de

operación deben ser respetadas.

4. Todas las instrucciones de operación y uso deben ser seguidas.

5. El aparato eléctrico no deberá ser usado cerca del agua—por ejemplo,

cerca de la tina de baño, lavabo, sótano mojado o cerca de una alberca,

etc..

6. El aparato eléctrico debe ser usado únicamente con carritos o pedestales

que sean recomendados por el fabricante.

7. El aparato eléctrico debe ser montado a la pared o al techo sólo como

sea recomendado por el fabricante.

8. Servicio—El usuario no debe intentar dar servicio al equipo eléctrico más

allá a lo descrito en las instrucciones de operación. Todo otro servicio

deberá ser referido a personal de servicio calificado.

9. El aparato eléctrico debe ser situado de tal manera que su posición no

interfiera su uso. La colocación del aparato eléctrico sobre una cama,

sofá, alfombra o superficie similar puede bloquea la ventilación, no se

debe colocar en libreros o gabinetes que impidan el flujo de aire por

los orificios de ventilación.

NOM STATEMENT

10. El equipo eléctrico deber ser situado fuera del alcance de fuentes de calor

como radiadores, registros de calor, estufas u otros aparatos (incluyendo

amplificadores) que producen calor.

11. El aparato eléctrico deberá ser connectado a una fuente de poder sólo

del tipo descrito en el instructivo de operación, o como se indique en

el aparato.

12. Precaución debe ser tomada de tal manera que la tierra fisica y la

polarización del equipo no sea eliminada.

13. Los cables de la fuente de poder deben ser guiados de tal manera que

no sean pisados ni pellizcados por objetos colocados sobre o contra ellos,

poniendo particular atención a los contactos y receptáculos donde salen

del aparato.

14. El equipo eléctrico debe ser limpiado únicamente de acuerdo a las

recomendaciones del fabricante.

15. En caso de existir, una antena externa deberá ser localizada lejos

de las lineas de energia.

16. El cable de corriente deberá ser desconectado del cuando el equipo

no sea usado por un largo periodo de tiempo.

17. Cuidado debe ser tomado de tal manera que objectos liquidos no sean

derramados sobre la cubierta u orificios de ventilación.

18. Servicio por personal calificado deberá ser provisto cuando:

A: El cable de poder o el contacto ha sido dañado; u

B: Objectos han caído o líquido ha sido derramado dentro del

aparato; o

C: El aparato ha sido expuesto a la lluvia; o

D: El aparato parece no operar normalmente o muestra un cambio

en su desempeño; o

E: El aparato ha sido tirado o su cubierta ha sido dañada.

TRADEMARKS

The trademarks mentioned in this manual are the sole property

of their owners.

TABLE OF CONTENTS

Contents

1. Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

2. Introduction. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

2.1 Description. . . . . . . . . . . . . . . . . . . . . . . . . . 7

2.2 Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

3. Configuration and Installation. . . . . . . . . . . . . 9

3.1 Configuration Switches . . . . . . . . . . . . . . . . 9

3.1.1 Switches 1 and 2 . . . . . . . . . . . . . . . . . . 10

3.1.2 Self-Test . . . . . . . . . . . . . . . . . . . . . . . . . 10

3.1.3 Switches 3 through 5. . . . . . . . . . . . . . . 11

3.1.4 Switches 6 through 8. . . . . . . . . . . . . . . 11

3.1.5 Location of the Configuration

Switches on the Converter . . . . . . . . . . 12

3.2 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3.3 Power Connection . . . . . . . . . . . . . . . . . . . . 15

4. Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

5. Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . 18

Appendix A: Interface Connections . . . . . . . . . . 19

A.1 36-pin Centronics Male Parallel Port

Connections . . . . . . . . . . . . . . . . . . . . . . . . . 19

A.2 DB25 Female Serial Port Connections . . . 20

Appendix B: Block Diagram. . . . . . . . . . . . . . . . . 21

1. Specifications

Interface — Asynchronous, RS-232C compatible

Connectors — Serial DB25 female; Parallel

Centronics 36-pin male

Data Rates — 300, 600, 1200, 2400, 4800, 9600,

19200, 38400

Power Supply — From interface or from

power-supply adapter: PI115A-C: 120 VAC;

PI115AE-R2: 230 VAC

Data Format — 7 or 8 bits; 1 or 2 stop bits; even,

odd, or no parity

Temperature — 32 to 140 °F (0 to 60 °C)

Altitude — 0-10,100 feet

Humidity — 5 to 95% noncondensing

Size — 4.4"H x 2.9"W x 0.8"D (11.1 x 7.4 x 2 cm)

Weight — 2.6 oz. (73.8 g)

CHAPTER 2: Introduction

2. Introduction

2.1 Description

The Serial↔Parallel Converter III automatically con-

verts RS-232 serial data to parallel data format and

vice versa. Incorporating advanced microprocessor

technology, the Converter automatically senses and

selects parallel and serial modes, as well as DCE/DTE

modes. The Converter supports serial data rates to

38.4 Kbps.

For easy configuration, the Converter features

a convenient set of configuration switches. These

internally accessible configuration switches allow

the user to control baud rate, parity, word length,

and flow control.

Housed in a miniature ABS plastic case, the Converter

comes equipped with a DB25 female connector on the

serial side and a Centronics 36-pin male connector on

the parallel side. A female-to-female Centronics gender

changer is also included in the package for connecting

to a male Centronics parallel interface on the Converter.

Although the Converter is able to receive power from

the RS-232 interface, it also comes with a wallmount

power supply for low-power applications.

2.2 Features

• Converts parallel data to serial data and vice versa

• Automatically selects parallel-to-serial

and serial-to-parallel operation

• Automatically selects DCE/DTE modes

• Serial data rates to 38,400 bps

• No AC power required

• Supports both software and hardware flow control

• AC adapter included for low-power interfaces

• Ultra-miniature size

• Made in the USA
