Black Box IC241AE User manual

CUSTOMER

SUPPORT

INFORMATION

Order toll-free in the U.S.: Call 877-877-BBOX (outside U.S. call 724-746-5500)

FREE technical support 24 hours a day, 7 days a week: Call 724-746-5500 or fax 724-746-0746

Mailing address: Black Box Corporation, 1000 Park Drive, Lawrence, PA 15055-1018

Web site: www.blackbox.com • E-mail: [email protected]

JANUARY 2001

IC241A

IC241AE

RemotePort USB—4-Port

USB 1 USB 2 USB 3 USB 4

Remote Port USB

Remote Unit

Remote Port USB

Local Unit

FCC INFORMATION

FEDERAL COMMUNICATIONS COMMISSION

AND

INDUSTRY CANADA

RADIO FREQUENCY INTERFERENCE STATEMENTS

This equipment generates, uses, and can radiate radio frequency energy and if not

installed and used properly, that is, in strict accordance with the manufacturer’s

instructions, may cause interference to radio communication. It has been tested

and found to comply with the limits for a Class A computing device in accordance

with the specifications in Subpart J of Part 15 of FCC rules, which are designed to

provide reasonable protection against such interference when the equipment is

operated in a commercial environment. Operation of this equipment in a

residential area is likely to cause interference, in which case the user at his own

expense will be required to take whatever measures may be necessary to correct

the interference.

Changes or modifications not expressly approved by the party responsible

for compliance could void the user’s authority to operate the equipment.

This digital apparatus does not exceed the Class A limits for radio noise emission from

digital apparatus set out in the Radio Interference Regulation of Industry Canada.

Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites

applicables aux appareils numériques de la classe A prescrites dans le Règlement sur le

brouillage radioélectrique publié par Industrie Canada.

This product conforms to European Standard EN 55011/A1 Class A, and

EN 50082-1 (IEC 801-2, IEC 801-3, IEC 801-4).

REMOTEPORT USB—4-PORT

NORMAS OFICIALES MEXICANAS (NOM)

ELECTRICAL SAFETY STATEMENT

INSTRUCCIONES DE SEGURIDAD

1. Todas las instrucciones de seguridad y operación deberán ser leídas antes de

que el aparato eléctrico sea operado.

2. Las instrucciones de seguridad y operación deberán ser guardadas para

referencia futura.

3. Todas las advertencias en el aparato eléctrico y en sus instrucciones de

operación deben ser respetadas.

4. Todas las instrucciones de operación y uso deben ser seguidas.

5. El aparato eléctrico no deberá ser usado cerca del agua—por ejemplo, cerca

de la tina de baño, lavabo, sótano mojado o cerca de una alberca, etc..

6. El aparato eléctrico debe ser usado únicamente con carritos o pedestales que

sean recomendados por el fabricante.

7. El aparato eléctrico debe ser montado a la pared o al techo sólo como sea

recomendado por el fabricante.

8. Servicio—El usuario no debe intentar dar servicio al equipo eléctrico más allá

a lo descrito en las instrucciones de operación. Todo otro servicio deberá ser

referido a personal de servicio calificado.

9. El aparato eléctrico debe ser situado de tal manera que su posición no

interfiera su uso. La colocación del aparato eléctrico sobre una cama, sofá,

alfombra o superficie similar puede bloquea la ventilación, no se debe colocar

en libreros o gabinetes que impidan el flujo de aire por los orificios de

ventilación.

10. El equipo eléctrico deber ser situado fuera del alcance de fuentes de calor

como radiadores, registros de calor, estufas u otros aparatos (incluyendo

amplificadores) que producen calor.

11. El aparato eléctrico deberá ser connectado a una fuente de poder sólo del

tipo descrito en el instructivo de operación, o como se indique en el aparato.

NOM STATEMENT

12. Precaución debe ser tomada de tal manera que la tierra fisica y la polarización

del equipo no sea eliminada.

13. Los cables de la fuente de poder deben ser guiados de tal manera que no

sean pisados ni pellizcados por objetos colocados sobre o contra ellos,

poniendo particular atención a los contactos y receptáculos donde salen del

aparato.

14. El equipo eléctrico debe ser limpiado únicamente de acuerdo a las

recomendaciones del fabricante.

15. En caso de existir, una antena externa deberá ser localizada lejos de las lineas

de energia.

16. El cable de corriente deberá ser desconectado del cuando el equipo no sea

usado por un largo periodo de tiempo.

17. Cuidado debe ser tomado de tal manera que objectos liquidos no sean

derramados sobre la cubierta u orificios de ventilación.

18. Servicio por personal calificado deberá ser provisto cuando:

A: El cable de poder o el contacto ha sido dañado; u

B: Objectos han caído o líquido ha sido derramado dentro del aparato; o

C: El aparato ha sido expuesto a la lluvia; o

D: El aparato parece no operar normalmente o muestra un cambio en su

desempeño; o

E: El aparato ha sido tirado o su cubierta ha sido dañada.

REMOTEPORT USB—4-PORT

TRADEMARKS USED IN THIS MANUAL

Any trademarks mentioned in this manual are acknowledged to be the property of the

trademark owners.

CONTENTS

Contents

Chapter Page

1. Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

2. Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

2.1 What the Package Includes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

2.2 What You Must Supply. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

2.3 About the RemotePort USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

2.3.1 The LEX Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

2.3.2 The REX Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

2.3.3 Connecting LEX to REX. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

2.4 USB Cables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

2.5 Power Handling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

2.6 Applications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

3. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

3.1 Before You Begin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

3.2 Install the LEX Unit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

3.3 Install the REX Unit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

3.4 Connect the REX Unit to the LEX Unit . . . . . . . . . . . . . . . . . . . . . . 15

3.4.1 With Surface Cabling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3.4.2 With Premise Cabling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3.5 Check the Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

4. Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

4.1 Problems, Causes, and Solutions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

4.2 Calling Black Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

4.3 Shipping and Packaging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

REMOTEPORT USB—4-PORT

1. Specifications

Range (over Category 5 UTP)—328 ft. (100 m)

Cable—Host USB: Type A/B 2m; Link: Must be Category 5 UTP (or better). UTP

cabling must have a straight-through conductor configuration with no

crossover and terminated with 8-conductor RJ-45 connectors at both ends.

USB Speeds—1.5 Mbps and 12 Mbps (autosensing)

Temperature Tolerance— 39 to 104°F (4 to 40°C)

Certifications—FCC Part 15, Class A; CE; USB-IF

Indicators—LEDs: LEX: (1) Host, (1) Link, (1) Power; REX: (1) Link, (1) Power,

(4) USB Port

Connectors—LEX: (1) RJ-45 UTP, (1) USB Type B; REX: (1) RJ-45 UTP, (4) USB

Type A

USB Power—At LEX: 4 x 100 mA; At REX: 4 x 500 mA

Size—LEX or REX: 1.3"H x 4.2"W x 3.3"D (3.3 x 10.7 x 8.4 cm)

CHAPTER 2: Introduction

2. Introduction

2.1 What the Package Includes

Your package should contain the following items.

• (1) RemotePort USB 4-Port

• (1) Local Extender (LEX)

• (1) Remote Extender (REX)

• (1) AC power adapter

• (1) 6.6-ft. (2-m) USB cable

• This users’ manual

If anything is missing or damaged, call Black Box Technical Support at

724-746-5500.

2.2 What You Must Supply

• USB-compatible computer.

• Category 5 Unshielded Twisted Pair (UTP) cable (up to 328 ft. [100 m] long)

with (2) RJ-45 connectors (if using surface cabling)

• Category 5 UTP cabling with (2) information outlets and (2) Category 5 UTP

patch cords with RJ-45 connectors (if using premise cabling).

NOTE

The maximum length of the Category 5 UTP cable, including patch

cords, must not exceed 328 ft. (100 m).

• USB device(s)

2.3 About the RemotePort USB

The RemotePort USB incorporates technology that breaks the 16.4 ft. (5 m)

distance barrier for connection of USB peripheral devices and lets you enjoy the

benefits of USB technology beyond the desktop. The RemotePort USB helps you

REMOTEPORT USB—4-PORT

locate USB devices up to 328 ft. (100 m) from the host computer. Plus, it can also

supply power to remote low-power or high-power USB devices.

The RemotePort USB is composed of two individual units, the Local Extender

(LEX) and the Remote Extender (REX).

2.3.1 T

LEX U

NIT

The LEX unit connects a) to the host computer using a conventional USB cable

and b) to a power outlet through an AC power adapter.

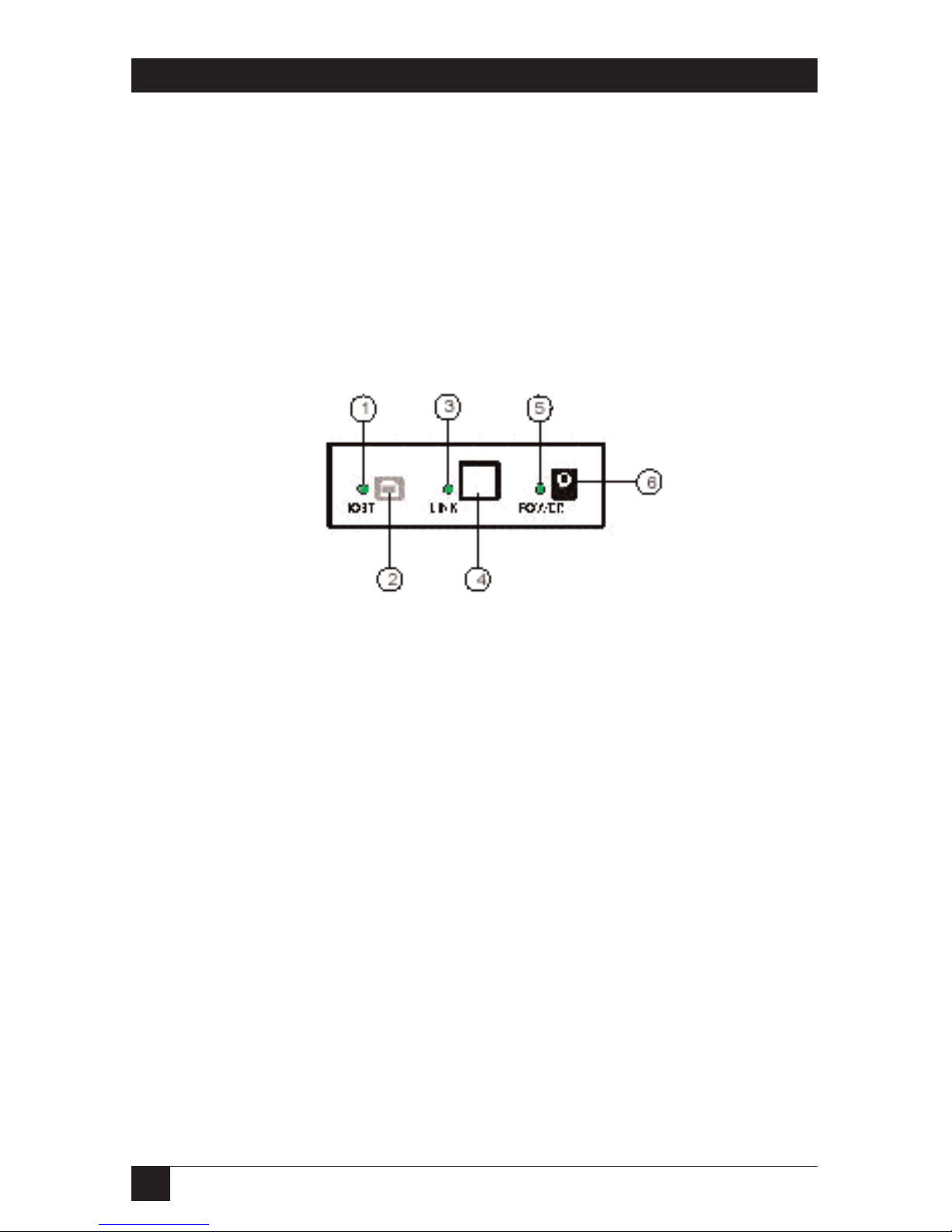

Figure 2-1. The LEX unit.

1. Host LED

2. USB Type B port

3. Link LED

4. RJ-45 connector

5. Power LED

6. Power connector

NOTE

You can connect the power adapter for the RemotePort USB to either

the LEX unit or the REX unit. The location of the power adapter also

depends on whether you are connecting high-power or low-power

devices (see Section 2.5, Power Handling).

CHAPTER 2: Introduction

2.3.2 T

REX U

NIT

The REX unit connects to the USB device using a conventional USB cable and,

depending on your needs, to a power outlet through an AC adapter. The REX unit

allows you to connect up to four USB devices.

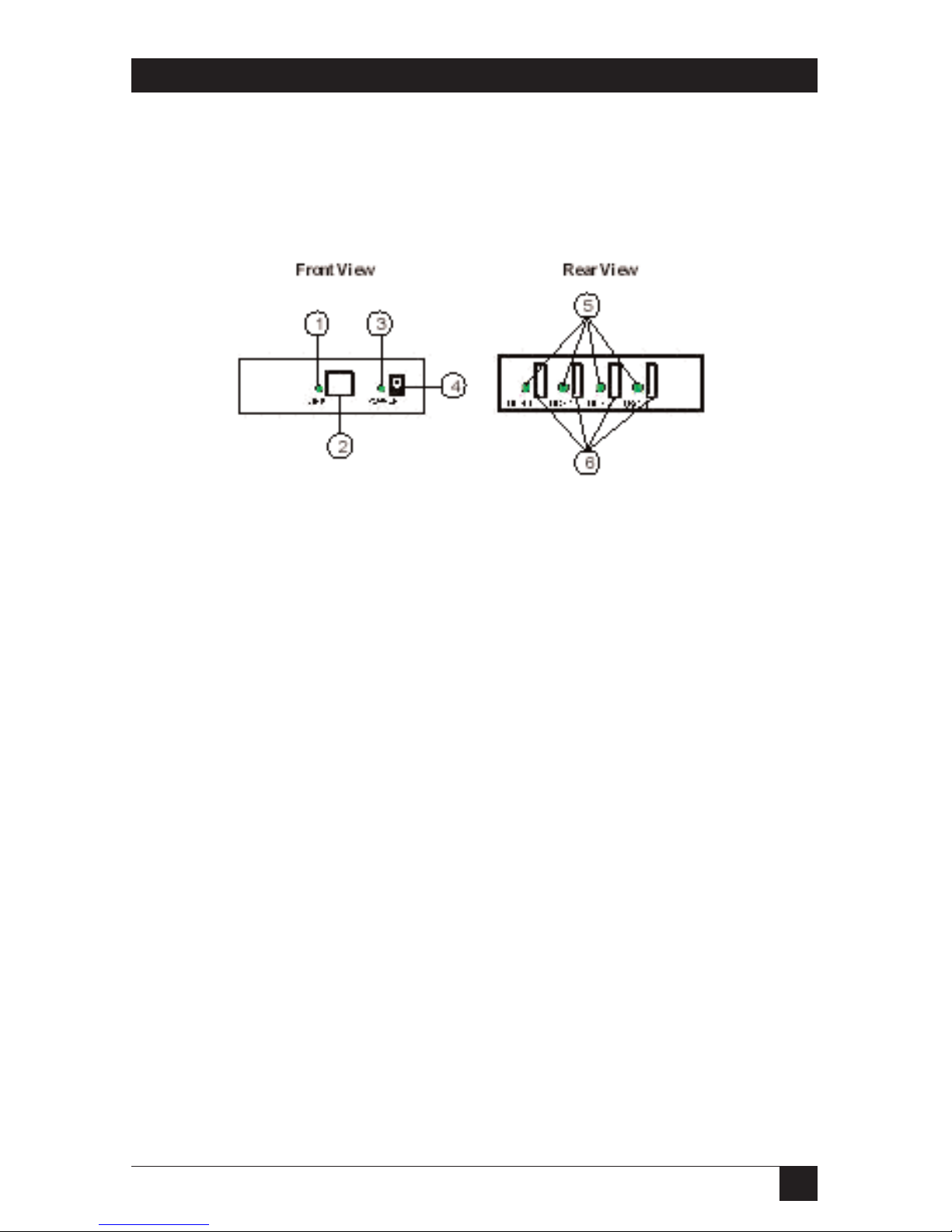

Figure 2-2. Front and rear views of the 4-port REX unit.

1. Link LED

2. (1) RJ-45 connector

3. Power LED

4. Power connector

5. (4) USB port LEDs

6. (4) USB Type A ports

2.3.3 C

ONNECTING

LEX

REX

The LEX and REX units are interconnected by up to 328 ft. (100 m) of Category 5

Unshielded Twisted Pair (UTP) cabling. The UTP cabling must have a straight-

through connector configuration with no crossover and be terminated with

8-conductor RJ-45 connectors at both ends. See Figure 2-3 (on the next page) for a

typical RemotePort USB application.

NOTE

Category 5 UTP cabling is the standard data communications cable

installed in most commercial and some residential buildings.

This manual suits for next models

Table of contents

Other Black Box Extender manuals

Black Box

Black Box LWE121A User manual

Black Box

Black Box KVX HP Series User manual

Black Box

Black Box AVU4001A User manual

Black Box

Black Box AC163A User manual

Black Box

Black Box Wizard MultiMedia Plus User manual

Black Box

Black Box ServSwitch ACU5002A User manual

Black Box

Black Box 4KDPKVMXT-100M-R2 User manual

Black Box

Black Box EHN250-0050 User manual

Black Box

Black Box ServSwitch ACU1022A User manual

Black Box

Black Box SerSwitch ACS260A-U-MM User manual

Black Box

Black Box LB200A-R4 User manual

Black Box

Black Box LB300A-R3 Installation and operating instructions

Black Box

Black Box ServSwitch ACU6001A User manual

Black Box

Black Box ServSwitch ACU1006RA User manual

Black Box

Black Box ServSwitch ACU5010A User manual

Black Box

Black Box ServSwitch ACUR004A User manual

Black Box

Black Box ServSwitch ACU5200A User manual

Black Box

Black Box IC569A User manual

Black Box

Black Box ACU7001A User manual

Black Box

Black Box VX-VGA520-TA User manual

Black Box

Black Box ACS4002A-R2 User manual

Black Box

Black Box VX-HDMI-4KIP-TX User manual

Black Box

Black Box IC408A User manual

Black Box

Black Box LB200A User manual

Popular Extender manuals by other brands

SY HDBT-60T installation guide

Appsys ProAudio

Appsys ProAudio ADX-16 user manual

Atlona

Atlona RS232 user manual

IDK

IDK OPF-TH1000-A user guide

Enable-IT

Enable-IT 824WP quick start guide

Worx

Worx Landroid RadioLink WA0864 Get started

TP-Link

TP-Link TL-WA730RE user guide

Camplex

Camplex CMX-HDMI-SFPL user manual

SC&T

SC&T HE03-4K user manual

Marmitek

Marmitek MegaView70 user manual

Samsung

Samsung SCS-26UC4 user guide

Foxun

Foxun SX-GES24 operating instructions

MuxLab

MuxLab 500771 Operation manual

foxunhd

foxunhd SX-AEX01 operating instructions

TERK Technologies

TERK Technologies LFIRX2 owner's manual

Devolo

Devolo Audio Extender supplementary guide

Edimax

Edimax EW-7438RPn V2 instructions

Shinybow USA

Shinybow USA SB-6335T5 instruction manual
