BKS B-55600-10-4-6 User manual
Printed in Germany
C | | .
EE
TÜRTECHNIK | DOOR TECHNOLOGY
B-55600-10-4-6
ekey Codetastatur
Montage- und Bedienungsanleitung ....................... SEITE | 2
DE
EN
FR
ES
ekey code keypad
Installation and operating instructions ................... PAGE | 22
Clavier à code ekey
Notice de montage et d‘utilisation .......................... PAGE | 42
Teclado para la introducción de código ekey
Manual de instrucciones y de montaje................. PÁGINA | 62
. | EE | Printed in Germany
ekey Codetastatur
Montage- und Bedienungsanleitung
B-55600-10-4-6
DE
Inhaltsverzeichnis
1. Sicherheitshinweise..................................... Seite 3
2. Produktbeschreibung .................................. Seite 4
. Technische Daten .............................................................Seite
. Abmessungen....................................................................Seite
3. Montage....................................................... Seite 5
. Leitungsführung in der Tür.............................................Seite
. Montage Codetastatur....................................................Seite
4. Manipulationsschutz................................... Seite 7
5. Funktion der Codetastatur.......................... Seite 8
. Optische Signalisierung...................................................Seite
6. Inbetriebnahme des Systems ...................... Seite 10
7. Programmierung.......................................... Seite 10
. Admincode ändern...........................................................Seite
. Nutzercode einspeichern................................................Seite
. Nutzercode löschen.........................................................Seite
. System auf Werkseinstellung zurücksetzen.................Seite
. Automatische Hintergrundbeleuchtung einstellen....Seite
. Helligkeit der Hintergrundbeleuchtung einstellen.....Seite
. Signalisierung des Tastendrucks einstellen..................Seite
. Akustisches Signal beim Önen einstellen..................Seite
Originalanleitung
Bitte geben Sie das Dokument an den Benutzer weiter!
1. Sicherheitshinweise
Warnsymbole
GEFAHR kennzeichnet eine gefährliche Situation,
die, wenn sie nicht vermieden wird, zum Tod oder zu
schweren Verletzungen führt.
GEFAHR
WARNUNG kennzeichnet eine gefährliche Situation,
die, wenn sie nicht vermieden wird, zum Tod oder zu
schweren Verletzungen führen kann.
WARNUNG
VORSICHT kennzeichnet eine gefährliche Situation,
die, wenn sie nicht vermieden wird, zu Verletzungen
führen kann.
VORSICHT
ACHTUNG kennzeichnet eine Situation, die zu Sach-
schäden führen kann.
ACHTUNG
HINWEIS kennzeichnet eine rein informative Aussage.
HINWEIS
8. Tür önen..................................................... Seite 19
9. Fehlersuche.................................................. Seite 20
10.Wartung und Pflege..................................... Seite 21
11.Entsorgen..................................................... Seite 21
. | EE | Printed in Germany
ekey Codetastatur
Montage- und Bedienungsanleitung
B-55600-10-4-6
DE
2. Produktbeschreibung
2.1 Technische Daten
Spannungsversorgung DC .. V (max. V)
Leistungsaufnahme < W
Temperaturbereiche Betriebstemperatur -°C .. + °C
IP Klasse IP (Frontseitig)
Speicher Nutzercodes

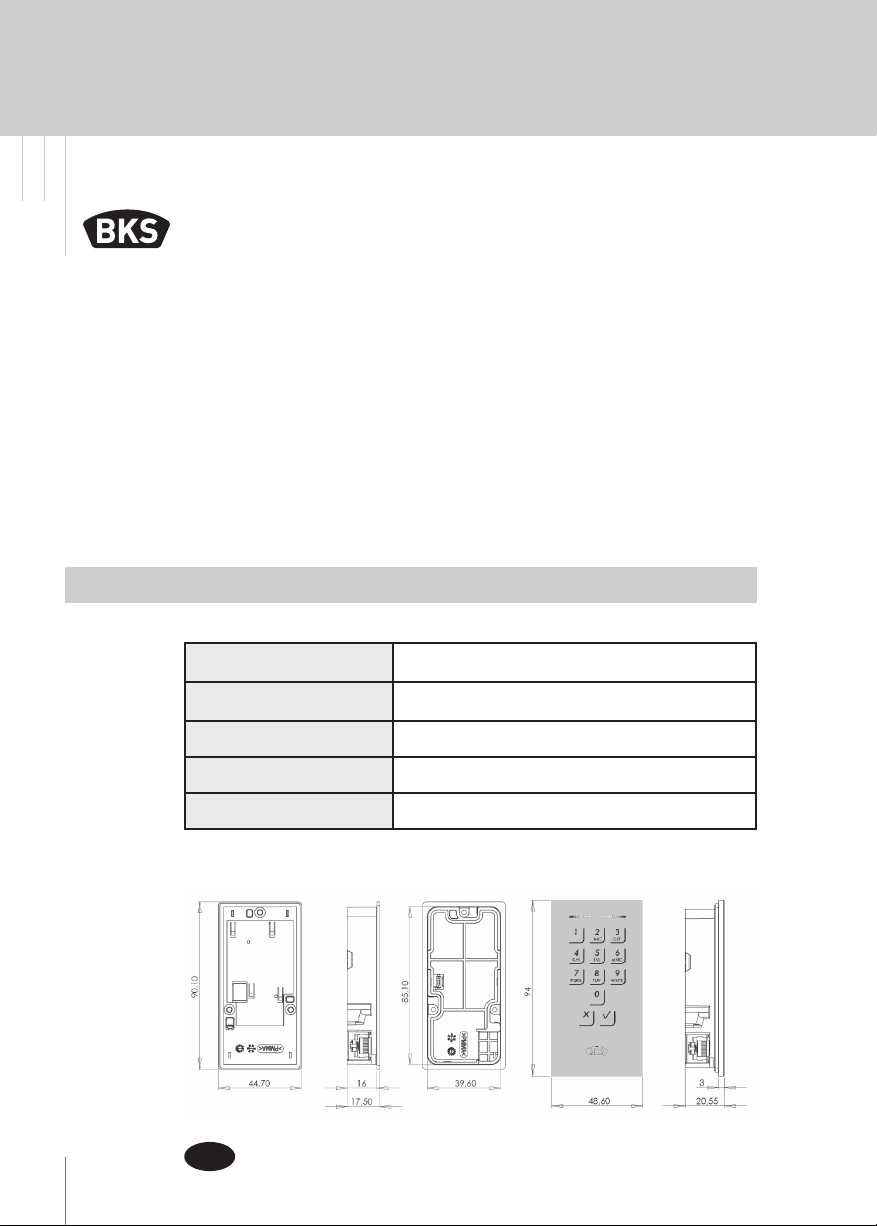

2.2 Abmessungen
Diese Anleitung richtet sich an geschultes Fachpersonal mit Kenntnissen in
der Installation von Tür- und Beschlagskomponenten und bietet Hinweise
zur Montage, Inbetriebnahme und Handhabung dieses Produkts.
Lesen Sie diese Anleitung aufmerksam vor der Montage und Inbetriebnah-
me!
Die jeweils lokal geltenden Montage- und Installationsbestimmungen,
Richtlinien und Vorschriften sind einzuhalten. Das gilt insbesondere für
VDE-Richtlinien und Vorschriften, z.B. DIN VDE , DIN VDE ,
DIN VDE .
Bei unsachgemäßem Einsatz, Montage und Installation und bei Verwen-
dung von nicht originalen Zubehörteilen wird keine Haftung übernom-
men!
potentialfreier Ansteuerkon-
takt, z.B. Taster, Sprech-
anlage, Zutrittskontrolle,
Zeitschaltuhr.
Bei Metall- und Kunststotüren
zum Leitungsauslass beigefügten
Kabelschutz verwenden.
Systemkabel zur Codetastatur
Der Schalter (falls vorhanden) der
Erweiterungsplatine am SECURE-
connect F ist in die Stellung
„ S“ zu bringen.
3. Montage
3.1 Leitungsführung in der Tür
Klemme Kabel Signal
GS grau (blau) GND (minus)
VS braun + V (plus)
schwarz Steuerleitung
Klemme Kabel Signal
GS braun GND (minus)
gelb RS A
grün RS B
weiß + V (plus)
. | EE | Printed in Germany
ekey Codetastatur
Montage- und Bedienungsanleitung
B-55600-10-4-6
DE
3.2 Montage
Codetastatur
4. Manipulationsschutz
Ihr System besteht aus elektronischen Geräten
Codetastatur
SECUREconnect (Steuereinheit)
Der Codetastatur wird in der Regel im Außenbereich (Türaußenseite)
montiert. Um einer unbefugten Manipulation vorzubeugen ist Ihr System
mit zahlreichen Sicherheitsfunktionen ausgestattet, die einen unbefugten
Zutritt verhindern:
Die Codetastatur ist über eine Datenleitung mit der Steuereinheit ver-
bunden. Die Datenübertragung ist verschlüsselt.
Codetastatur und Steuereinheit werden im Rahmen der Erstinbetrieb-
nahme eindeutig miteinander gekoppelt (Pairing).
Die Codetastatur erfasst den Pincode mit dem kapazitiven Tastenfeld. Sie
vergleicht die Eingabe mit den abgespeicherten Referenzcodes. Die Codeta-
statur verarbeitet - bis stellige Pincodes. Der Pincode muss mindestens
eine unterschiedliche Zier beinhalten. Es gibt Arten von Pincodes. Den
Admincode für die Konfiguration des Systems und den Nutzercode zum
Önen der Tür.
Bei -maliger Falscheingabe erfolgt eine -minütige Sperre. Bei darauol-
gender -maliger Falscheingabe erfolgt eine -minütige Sperre. Bei jeder
weiteren Falscheingabe erfolgt eine -minütige Sperre. Durch zweimalige
Eingabe eines berechtigten Nutzercodes kann die Sperre vorzeitig aufgeho-
ben werden.
Um eine Komponente (SECUREconnect R, SECUREconnect F oder
Codetastatur) des Türsystems auszutauschen, muss eine Repairingprozedur
durchlaufen werden. Hierzu muss auf der Platine des SECUREconnect F
oder des SECUREconnect R der Reset-Kontakt bei angeschlossener
Stromversorgung für min. s geschlossen werden. Verwenden Sie hierzu
z.B. eine Krokodilklemme. Danach kann die Klemme entfernt werden. SECU-
REconnect R, SECUREconnect F und Codetastatur durchlaufen nun
einen erneuten Pairingvorgang. Die Codetastatur wird hierbei auf Werksein-
stellung zurückgesetzt.
. | EE | Printed in Germany
ekey Codetastatur
Montage- und Bedienungsanleitung
B-55600-10-4-6
DE
Status-LEDs signalisieren
die Betriebszustände (Pincode
korrekt, Pincode falsch,
Menüpunkt…). Ein akustischer
Signalgeber signalisiert den
Tastendruck und die Zutritts-
freigabe.
Linke Status-LED
Rechte Status-LED
Eingabetasten
Bestätigungstasten
Die Hintergrundbeleuchtung des Tastenfeldes ist blau, dimmbar und schal-
tet sich abhängig von den Lichtverhältnissen ein bzw. aus.
Die Codetastatur kehrt nach 10 Sekunden in den
Normalbetrieb zurück, wenn keine Taste gedrückt
wird. Dabei werden Eingaben und Änderungen
verworfen.
HINWEIS
5. Funktion der Codetastatur
5.1 Optische Signalisierung
Anzeige Status-LED
links
Status-LED
rechts Bedeutung
aus aus Standby
gelb blinkend gelb blinkend
Werkseinstellung/
keine Kopplung mit
Steuereinheit
gelb aus Bereit zur Eingabe des
Admincodes
grün aus Adminmenü aktiv
grün grün
Eingabe positiv: richti-
ger Pincode, richtiger
Eingabewert, …
rot rot
Eingabe negativ: fal-
scher Pincode, falscher
Eingabewert, …
aus rot -minütige bzw. -mi-
nütige Systemsperre
. | EE | Printed in Germany
ekey Codetastatur
Montage- und Bedienungsanleitung
B-55600-10-4-6
DE

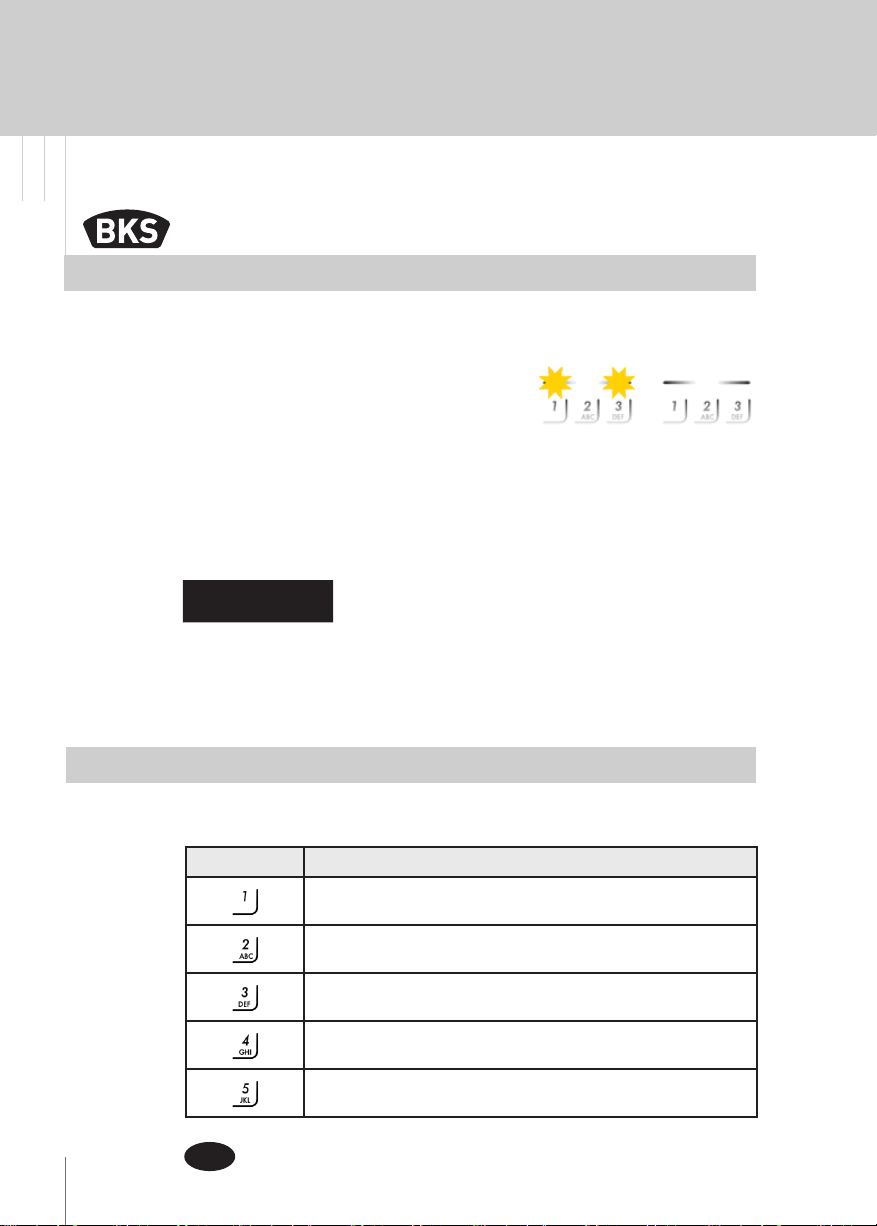

Für die Programmierung stehen verschiedene Menüpunkte im Adminmenü
zur Verfügung. Diese können über die Tasten aufgerufen werden.
Taste Menüpunkt
Nutzercode speichern
Nutzercode löschen
Admincode ändern
System auf Werkseinstellung zurücksetzen
Codetastatur einstellen
Ändern Sie sofort nach der Inbetriebnahme den
werkseitigen Admincode 9999 und halten Sie die-
sen Geheim!
Wird der Admincode nicht geändert, ermöglichen
Sie unbefugten Personen Zugang zu Ihrem Admin-
menü und folglich Zutritt zu Ihrem Haus.
ACHTUNG
Codetasta-
tur ist nicht
mit SC
gekoppelt
Codeta-
statur ist
mit SC
gekoppelt
Nach dem ersten Einschalten führen
Codetastatur und SECUREconnect
eine automatische Kopplung durch.
Die Status-LEDs der Codetastatur blinken
abwechselnd gelb.
Nach Abschluss der Kopplung leuchtet
keine Status-LED.
7. Programmierung
6. Inbetriebnahme des Systems
Für die Inbetriebnahme ihres Zutrittssystem gehen Sie schrittweise vor:
Führen Sie die Verkabelung aus und montieren Sie die Geräte.
