Bestron DLHB42S User manual

SUMMER BREEZE

Handleiding

Bedienungsanleitung

Mode d’emploiFR

Manual del usuario

Instruction manual

Istruzioni per l’uso

220

240

Volts

DLHB42S

INSTRUCTION MANUAL

Watts

HERZLICHEN GLÜCKWUNSCH!

Herzlichen Glückwunsch zum Erwerb dieses Bestron-Produktes.

In dieser Gebrauchsanweisung erläutern wir die Funktion und die

Benutzung. Lesen Sie somit diese Gebrauchsanweisung aufmerksam

durch, bevor Sie das Gerät benutzen. Verwenden Sie das Gerät nur

so, wie es in der Gebrauchsanweisung beschrieben ist. Bewahren Sie

die Gebrauchsanweisung danach sorgfältig auf.

Bei einem Defekt:

Sollte das Gerät unverhofft einen Defekt aufweisen, versuchen Sie

dann nie, die Reparatur selbst vorzunehmen. Lassen Sie Reparaturen

immer von einem qualifizierten Mechaniker ausführen.

Benutzung durch Kinder:

• Dieses Gerät darf von Kinder älter als 8 Jahren und Personen mit

vermindertem körperlichen, sinnlichen oder geistigen Vermögen

oder Mangel an Erfahrung und Kenntnis benutzt werden, aber nur

unter Beaufsichtigung oder wenn sie über die sichere Benutzung

des Gerätes aufgeklärt wurden und dessen mögliche Gefahren

verstehen.

• Die Reinigung und Wartung dürfen nicht von Kindern durchgeführt

werden, außer wenn sie älter als 8 Jahre sind und beaufsichtigt

werden.

• Halten Sie das Gerät und das Kabel außerhalb der Reichweite von

Kindern bis 8 Jahren.

• Kinder müssen im Auge behalten werden, um sich dessen sicher

zu sein, dass sie nicht mit dem Gerät spielen.

WAS SIE ÜBER ELEKTROGERÄTE WISSEN MÜSSEN

• Kontrollieren Sie, ob die Netzspannung der auf dem Typenschild

eines Elektrogerätes angegebenen Netzspannung entspricht, bevor

Sie es benutzen.

• Kontrollieren Sie, ob die Steckdose, an die Sie ein Elektrogerät

anschließen, geerdet ist.

• Stellen Sie Elektrogeräte immer an einer Stelle auf, an der sie nicht

fallen können, und auf einen stabilen und ebenen Untergrund.

• Bestimmte Teile eines Elektrogerätes können warm oder manchmal

heiß werden. Berühren Sie diese nicht, um Verbrennungen zu

vermeiden.

• Sorgen Sie dafür, dass Ihre Hände trocken sind, wenn Sie ein

Elektrogerät, ein Kabel oder einen Stecker berühren.

• Elektrogeräte müssen zur Vermeidung einer Feuergefahr ihre

Wärme abgeben können. Sorgen Sie somit dafür, dass das Gerät

ausreichend frei ist und nicht mit brennbarem Material in Kontakt

kommen kann. Elektrogeräte dürfen nie bedeckt werden.

• Sorgen Sie dafür, dass Elektrogeräte, Kabel oder Stecker nicht mit

Wasser in Berührung kommen.

• Tauchen Sie Elektrogeräte, Kabel oder Stecker nie in Wasser oder

eine andere Flüssigkeit.

• Fassen Sie Elektrogeräte nie an, wenn sie ins Wasser gefallen

sind. Ziehen Sie direkt den Stecker aus der Steckdose. Benutzen

Sie das Gerät nicht mehr.

• Sorgen Sie dafür, dass Elektrogeräte, Kabel und Stecker nicht mit

Hitzequellen, wie zum Beispiel eine heiße Kochplatte oder offenes

Feuer, in Berührung kommen.

• Lassen Sie Kabel nie über den Rand der Anrichte, Arbeitsplatte

oder einen Tisch hängen.

• Ziehen Sie den Stecker immer aus der Steckdose, wenn Sie das

Elektrogerät nicht benutzen.

• Wenn Sie den Stecker aus der Steckdose ziehen, ziehen Sie dann

am Stecker selbst und nicht am Kabel.

• Kontrollieren Sie regelmäßig, ob das Kabel des Elektrogerätes

noch intakt ist. Benutzen Sie das Gerät nicht, wenn das Kabel

Beschädigungen aufweist. Wenn das Kabel beschädigt ist, muss

es vom Hersteller, einem technischen Kundendienst oder einer

Person mit einer ähnlichen Qualifikation ersetzt werden, um jede

Gefahr zu vermeiden.

• Das Gerät darf nicht mittels eines externen Zeitschalters oder

durch ein separates System mit Fernbedienung eingeschaltet

werden.

WAS SIE ÜBER DIESES GERÄT WISSEN MÜSSEN

• Seien Sie vorsichtig, wenn Sie das Gerät im Freien benutzen.

• Benutzen Sie das Gerät nie in feuchten Räumen.

• Reinigen Sie das Gerät nach der Benutzung gründlich (siehe

Reinigung und Wartung).

• Unser Rat: lassen sie die Installation von einem qualifizierten

Elektriker vornehmen, der die Stärke der Tragenden Deckenglieder

messen und den richtigen elektrischen Anschluss herstellen kann.

• Um das Verletzungsrisiko zu verringern, verwenden sie nur die

beiden Stahlschrauben (sowie den Sicherungsring), die zur

Montage mitgeliefert wurden.

• Um das Verletzungsrisiko zu verringern, biegen sie die Flügelhalter

nicht, wenn sie sie installieren, die Flügel ausgleichen oder den

Ventilator reinigen. Zwischen die rotierenden Ventilatorflügel dürfen

keine Fremdkörper gelangen.

UMWELT

• Werfen Sie Verpackungsmaterial, wie zum Beispiel Plastik

und Karton, in die dazu bestimmten Container.

• Dieses Produkt am Ende der Nutzungsdauer nicht als

normalen Haushaltabfall entsorgen, sondern bei einer

Sammelstelle zur Wiederverwendung von elektrischem und

elektronischem Gerät. Achten Sie auf das Symbol auf dem

Produkt, der Gebrauchsanweisung oder Verpackung.

• Die Materialien können wie angegeben wiederverwendet

werden. Durch Ihre Hilfe bei der Wiederverwendung, der

Verarbeitung der Materialien oder anderen Formen der

Nutzung des alten Gerätes leisten Sie einen wichtigen

Beitrag zum Schutz unserer Umwelt.

• Informieren Sie sich bei der Gemeinde nach der richtigen

Sammelstelle bei Ihnen in der Nähe.

CE-KONFORMITÄTSERKLÄRUNG

Dieses Produkt erfüllt die Anforderungen gemäß den Europäischen

Richtlinien.

R. Neyman

Quality control

FUNKTION - Allgemein

Das Gerät ist nur für den Hausgebrauch vorge-

sehen und nicht für die professionelle Verwendung.

1. Montageplatte

2. Zierkappe

3. Stab

4. Motor

5. Lüfterflügel (4x)

6. Flügelhalter (4x)

7. Schrauben montageplatte (2x)

8. Schrauben-Satz Flügel (12x)

9. Ausgleichsgewichte (2x)

10. Ausgleichsklemme

11. Armatur mit 3 Lichtpunkten

12. GU10 LED-Leuchten (3x)

MONTAGE - Installieren der Montageplatte

ACHTUNG:

• VERGEWISSERN SIE SICH, DASS DER HAUPTSTROM IMMER ABGESCHALTET IST, BEVOR

SIE MIT DER INSTALLATION DES DECKENVENTILATORS BEGINNEN.

• Stellen Sie sicher, dass der Lüfter an einem Platz hängt, wo der Abstand zwischen den Lüfterflügel und

dem Fußboden mindestens 2,30m beträgt.

1. In der Verpackung ist die Montageplatte an der Zierkappe mit 4 Schrauben montiert (siehe Abbildung A).

2. Schrauben Sie die 2 Schrauben 1halb los (B).

3. Schrauben Sie danach die 2 Schrauben 2ganz los und trennen Sie die beiden (C).

4. Entfernen Sie die Montageplatte und den Erde-Draht (gelb-grün) von der Zierkappe (D).

5. Stecken Sie danach die Drähte von der Zimmerdecke durch die Öffnung der Montageplatte (E).

6. Montieren Sie die Montageplatte an der Zimmerdecke (F). Stellen Sie sicher, dass die Montageplatte

robust genug montiert ist, um ein Gewicht von mindestens 23 kg zu tragen.

1 2 3

910

B C

D E F G

7. Schrauben Sie nun die Drähte auf dem richtigen Weg gut in die Lüsterklemme (G):

 • BlauerDraht→N 

 • BrauneoderschwarzeDraht→L

 • Erde-Draht(gelb-grün)→

MONTAGE - Montieren der Stab am Motor

1. Entfernen Sie den Splint und Bolzen vom Stab (siehe Abbildung H).

2. Stecken Sie den Stab durch die Zierkappe (I).

3. Schrauben Sie die 2 Schrauben vom Motor los (J).

4. Entfernen Sie den Kabelbinder von den Drähten und stecken Sie die Drähte vom Motor durch den Stab

(K). Stellen Sie sicher, dass die Kabel nicht beschädigt werden.

5. Stecken Sie nun der Bolzen in den Stab (L) und fixieren Sie ihn mit dem Splint (M).

6. Drehen Sie danach die 2 Schrauben im Motor wieder fest (N).

Der Stab ist nun richtig am Motor montiert.

MONTAGE - Montieren der Flügelhalter am Lüfterflügel

Die Lüfterflügel dieses Deckenventilators könnten sowohl mit den weißen sowie mit der Holz-farbigen Seite

nach unten montiert werden.

1. Legen Sie ein Flügelhalter auf einen Lüfterflügel, wie in Abbildung O dargestellt.

2. Stecken Sie ein Schraube mit roten Ring durch den Flügelhalter und den Lüfterflügel.

3. Stecken Sie eine Hutmutter an der Unterseite des Lüfterflügels durch und schrauben Sie danach die

Schraube in der Hutmutter fest.

H J KI

MONTAGE - Montieren der Lüfterflügel am Motor

1. Die Schrauben für die Montage der Lüfterflügel sind schon in dem Motorgehäuse montiert. Schrauben

Sie ihn los und entfernen Sie ihn aus dem Motorgehäuse (siehe Abbildung P).

2. Legen Sie einen Lüfterflügel mit Flügelhalter auf das Motorgehäuse und schrauben Sie ihn fest mit zwei

Schrauben (Q).

3. Wiederholen Sie diesen Vorgang für die anderen drei Lüfterflügel.

Die Lüfterflügel sind nun richtig am Motor montiert.

P Q

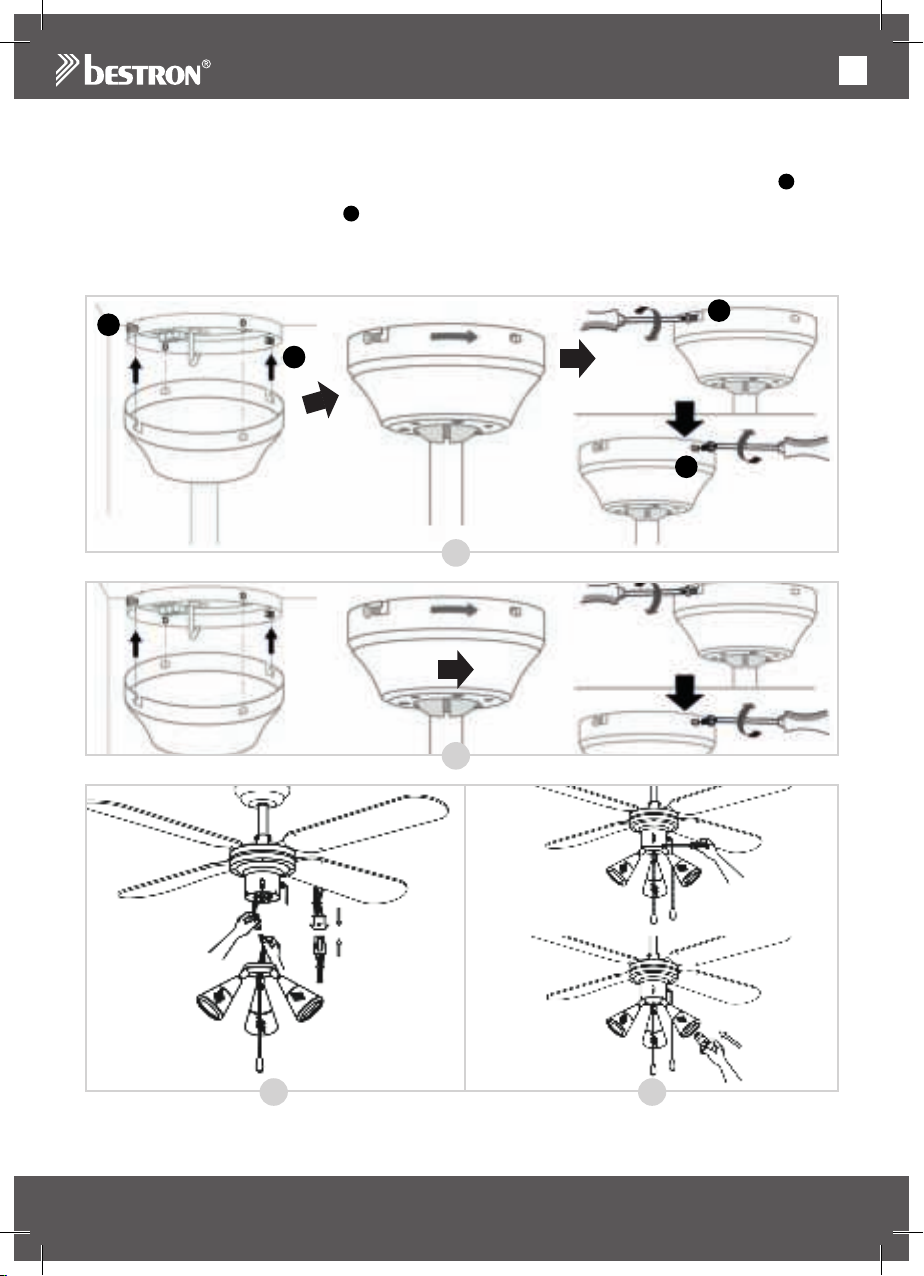

MONTAGE - Montieren der Ventilator am Montageplatte

1. Heben Sie den Ventilator auf und stecken Sie ihn in den “J-Haken” auf der Montageplatte durch die

Öffnung der Zierkappe (siehe Abbildung R). Sie haben nun beide Hände frei für die Montage der Drähte.

2. Montieren Sie alle Erde-Drähte (gelb-grün) an der Sierkappe ( , S).

S T

3. Schrauben Sie nun die Drähte vom Stab auf dem richtigen Weg gut in die Lüsterklemme (T):

 • BlauerDraht→N 

 • BrauneundschwarzeDrähte→L

4. Entfernen Sie den Ventilator vom “J-Haken”, befestigen den Ventilator über die 2 Schrauben 1in die

Montageplatte und drehen die Schrauben fest (U).

5. Schrauben Sie die 2 Schrauben 2züruck in die Montageplatte und drehen Sie auch fest (U).

6. Fixieren Sie den Stab wie dargestellt in Abbildung V.

7. Schließen Sie die Drähte der Armatur an die Drähte des Ventilators an (W).

8. Fixieren Sie die Armatur nun vorsichtig mit den 3 schon in dem Motorgehäuse montierten Schrauben (X).

9. Drehen Sie nun die drei Lampe Typ GU10 (Max. 50 Watt) in die Fassung (Y).

Der Ventilator ist nun richtig montiert. Sie können jetzt der Hauptstrom zurück einschalten.

W X
