Bertazzoni P603I30NV Quick start guide

BERTAZZONI

ISTRUZIONI PER L’INSTALLAZIONE, ED USO

PIANI A INDUZIONE

BERTAZZONI

INSTALLATION AND USE INSTRUCTIONS

INDUCTION COOKTOPS

BERTAZZONI

MANUEL D’INSTALLATION ET D’UTILISATION

PLAQUES DE CUISSON À INDUCTION

BERTAZZONI

AANWIJZINGEN VOOR DE INSTALLATIE EN HET GEBRUIK

INDUCTIEKOOKPLATEN

BERTAZZONI

INSTALLATIONS- OCH BRUKSANVISNINGAR

INDUKTIONSHÄLLAR

BERTAZZONI

INSTALLATIONS- OG BETJENINGSVEJLEDNING

INDUKTIONSKOGEPLADER

P603I30NV

WWW.BERTAZZONI.COM

Avvertenze per la sicurezza

La vostra sicurezza è molto importante per noi. Leggere

attentamente queste informazioni prima di utilizzare il

piano cottura.

•Questo elettrodomestico non è destinato all'uso

da parte di persone (compresi i bambini) con

capacità fisiche, sensoriali o mentali ridotte, o

mancanza di esperienza e conoscenza, a meno

che non siano fornite loro supervisione o istruzioni

sull'uso dell'elettrodomestico. I bambini

dovrebbero essere controllati per assicurarsi che

non giochino con l'elettrodomestico.

•Avvertenza: se la superficie è incrinata, spegnere

l'elettrodomestico per evitare il rischio di scosse

elettriche per le superfici di cottura in

vetroceramica o materiale simile che proteggono i

componenti sotto tensione per evitare il rischio di

scosse elettriche per le superfici di cottura in

vetroceramica o materiale simile che proteggono i

componenti sotto tensione.

•Avvertenza: Non adoperare apparecchi per la

pulizia a vapore.

•Non collocare oggetti metallici, ad es. coltelli,

forchette, cucchiai e coperchi, sulla superficie del

piano cottura perché potrebbero surriscaldarsi

•Dopo l’uso, spegnere l’elemento del piano cottura

tramite il relativo comando e non fare affidamento

sulla funzione di rilevazione pentola.

• L’elettrodomestico non è concepito per funzionare

con temporizzatori esterni o con sistemi di

comando a distanza separati.

• Pericolo di incendio: non appoggiare alcun

oggetto sulle superfici di cottura.

• ATTENZIONE: il processo di cottura deve essere

tenuto sotto controllo. Se il processo di cottura è

breve, deve essere sorvegliato costantemente.

• AVVERTENZA: la cottura con oli o grassi può

essere pericolosa e può causare incendi se il

piano cottura rimane incustodito.

• Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal produttore, da un tecnico

dell'assistenza o da un tecnico qualificato per

evitare possibili rischi.

• Questo elettrodomestico può essere utilizzato da

bambini di almeno 8 anni, da persone con ridotte

capacità fisiche, sensoriali o mentali e da persone

inesperte solo sotto stretta sorveglianza o se

hanno appreso le modalità di utilizzo sicuro

dell'elettrodomestico e sono consapevoli dei rischi

che derivano dall'uso dello stesso.

I bambini non devono giocare con

l’elettrodomestico. Le operazioni di pulizia e

manutenzione dell’elettrodomestico non possono

essere eseguite da bambini se non assistiti da un

adulto.

• AVVERTENZA: l'elettrodomestico e i suoi

componenti accessibili diventano molto caldi

durante l'uso.

•Fare attenzione a non toccare le resistenze.

•Tenere lontani i bambini di età inferiore a 8 anni

se non possono essere sorvegliati di continuo.

•AVVERTENZA: la cottura con oli o grassi può

essere pericolosa e può causare incendi se il

piano cottura rimane incustodito.

•In caso di incendio, non provare MAI a estinguerlo

con l'acqua; spegnere l'elettrodomestico e coprire

la fiamma

ad es. con un coperchio o una coperta ignifuga.

•ATTENZIONE: il processo di cottura deve essere

tenuto sotto controllo. Se il processo di cottura è

breve, deve essere sorvegliato costantemente.

•AVVERTENZA: per evitare il rischio di incendi,

non collocare oggetti sulle superfici di cottura.

•AVVERTENZA: Usare esclusivamente le strutture

di protezione del piano cottura previste dal

produttore del piano cottura o designate dal

produttore come idonee a tale scopo nelle

istruzioni per l’uso, oppure le barre di protezione

integrate nell'apparecchio. L'uso di protezioni

inadatte può causare incidenti.

•Il cavo di alimentazione non deve essere

accessibile dopo l’installazione.

Congratulazioni per l'acquisto del nuovo piano cottura a induzione.

Si consiglia di leggere attentamente questo manuale di istruzioni e di installazione per

comprendere appieno come montarlo correttamente e farlo funzionare al meglio.

Per l'installazione, consultare l'apposita sezione.

Leggere attentamente tutte le istruzioni di sicurezza prima dell'uso e conservare il manuale di

istruzioni/installazione per future consultazioni.

Panoramica del prodotto

Vista dall’alto

Pannello comandi

Riferimento

Descrizione

Tasto selezione della zona da scaldare

Tasto blocco bambini

Tasto di accensione/spegnimento

Tasto di regolazione potenza/timer

Tasto della funzione Boost

Tasto timer

Potenza della zona scaldante

Zona scaldante

Potenza massima (220-240 V~)

2000/2300 W

1200/1500 W

2300/3000 W

Totale potenza massima

6500 W

Come funziona la cottura a induzione

La tecnologia della cottura a induzione è una metodologia sicura, tecnologicamente

avanzata, efficiente ed economica. Funziona tramite vibrazioni elettromagnetiche che

generano il calore direttamente nella pentola invece che indirettamente riscaldando la

superficie in vetro. Il vetro si surriscalda solo perché si riscalda anche la pentola.

Prima di utilizzare il nuovo piano cottura a induzione

•Leggere questa guida, prestando particolare attenzione alla sezione delle "Avvertenze per la

Sicurezza".

•Togliere la pellicola protettiva che potrebbe essere presente sul piano cottura a induzione.

Utilizzo dei comandi touch

•I comandi rispondono al tocco, per cui non occorre applicare pressione.

•Utilizzare il polpastrello del dito e non la punta.

•Ogni tocco rilevato produce un segnale acustico.

•Accertarsi che i comandi siano sempre puliti, asciutti e non coperti da oggetti (ad es.

utensili o asciugapiatti). Anche un sottile velo d'acqua può impedire il corretto

funzionamento dei comandi.

pentola di acciaio

circuito magnetico

piastra in vetroceramica

bobina a induzione

correnti indotte

Scelta dei recipienti di cottura più appropriati

• Adoperare solo utensili da cucina idonei per la cottura a

induzione. Verificare che sia presente il simbolo della

cottura a induzione sull'imballo o sul fondo della pentola.

• È possibile accertarsi che il recipiente di cottura sia idoneo effettuando una

prova magnetica. Avvicinare una calamita al fondo della pentola. Se questa

viene attratta, la pentola è adatta per la cottura ad induzione.

• Se non si ha a disposizione una calamita:

1. Mettere un certo quantitativo di acqua nella pentola da controllare.

2. Se non lampeggia sul display e l'acqua si scalda, la pentola si può usare.

• Non si possono utilizzare recipienti di cottura realizzati con i seguenti materiali: puro acciaio inossidabile,

alluminio o rame senza base magnetica, vetro, legno, porcellana, ceramica e terracotta.

Non utilizzare recipienti di cottura con fondo ruvido o base curva.

Accertarsi che la base della pentola sia liscia, si appoggi uniformemente sul vetro e abbia le

stesse dimensioni della zona di cottura. Utilizzare pentole di diametro adeguato, come

illustrato nella figura della zona selezionata. La massima efficienza energetica si ottiene

adoperando una pentola di diametro leggermente superiore a quello della zona di cottura.

Se si utilizza invece una pentola più piccola l'efficienza potrebbe essere inferiore a quanto

previsto. Una pentola di dimensioni inferiori a 140 mm potrebbe non essere rilevata dal

piano cottura.

Togliere sempre le pentole dal piano cottura a induzione sollevandole - non farle strisciare,

in quanto si rischia di graffiare il vetro.

Uso del piano cottura a induzione

Per iniziare la cottura

1. Tenere premuto il comando di accensione/spegnimento (ON/OFF) (C) per 3 secondi.

Dopo l'accensione, viene emesso un segnale acustico e

tutto il display visualizza "–" a indicare che il piano cottura

a induzione è in modalità di standby.

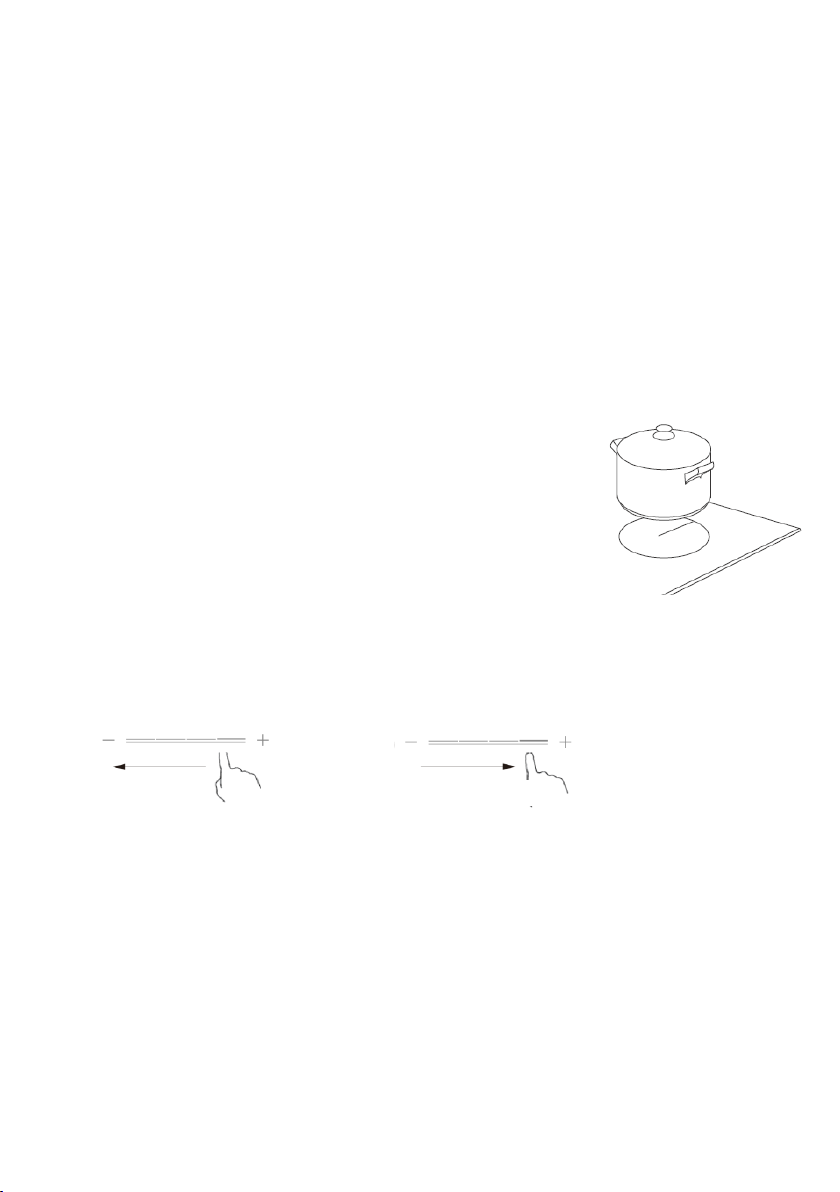

2. Collocare una pentola idonea sulla zona di cottura

da utilizzare.

Accertarsi che il fondo della pentola e la superficie della

zona di cottura siano puliti e asciutti.

3. Toccare il tasto di selezione zona di riscaldamento (A) relativo alla zona scaldante su cui

si trova la pentola. Il simbolo O selezionato rimane completamente acceso.

4. Regolare il livello di riscaldamento toccando il comando a cursore (D).

•Se non si imposta la potenza entro 1 minuto, il piano cottura a induzione si

spegne automaticamente. In tal caso, occorre ricominciare dal punto 1.

•È possibile modificare l'impostazione della temperatura in qualunque momento durante la

cottura.

DIMINUZIOE

POTENZA

AUMENTO

POTENZA

Il display visualizza l'indicazione lampeggiante

alternativamente all'impostazione della temperatura

Significa che:

•la pentola è stata collocata nella zona di cottura sbagliata, oppure

•la pentola che state utilizzando non è adatta per cottura a induzione, oppure

•la pentola è troppo piccola o non è centrata correttamente sulla zona di cottura.

Il piano non si riscalda se sulla zona di cottura non è stata collocata una pentola

adatta. Se non viene collocata una pentola adatta sulla zona di cottura, il display si

spegne automaticamente dopo 1 minuto.

Al termine della cottura

1. Toccare il tasto di selezione (A) della zona di riscaldamento che si vuole spegnere.

2. Premere il tasto “-” per ridurre il livello di potenza a “0”,

oppure premere contemporaneamente “+” e “-” per ridurre il livello di potenza a “0”

immediatamente.

3. Attenzione alle superfici calde

Verrà visualizzata una “H” per indicare quale zona di cottura è calda e non può essere

toccata. L'indicazione scompare quando la superficie si è raffreddata a una temperatura

sicura. Se occorre scaldare altre pentole, per risparmiare energia è possibile utilizzare il

piano cottura ancora caldo.

Uso della funzione Boost

Attivazione della funzione Boost

1. Selezionare la zona di riscaldamento toccando il tasto di selezione zona (A).

2. Toccare il tasto di comando della funzione Boost (E); l’indicatore zona mostrerà "P."

e la potenza aumenterà fino al livello Max.

Annullamento della funzione Boost

1. Toccare il tasto di selezione (A) relativo alla zona che si vuole annullare.

2. Toccare il comando a cursore (D) per annullare la funzione Boost; la zona di cottura

a questo punto tornerà al livello di potenza “9”.

•Questa funzione è attivabile per qualsiasi zona di cottura.

•La zona di cottura torna al livello “9” dopo 5 minuti.

Table of contents

Languages:

Other Bertazzoni Cooktop manuals

Bertazzoni

Bertazzoni CTYK..U7X(2 Manual

Bertazzoni

Bertazzoni 3100768 Guide

Bertazzoni

Bertazzoni P24 CER NE User manual

Bertazzoni

Bertazzoni B7G0..G7X5D Manual

Bertazzoni

Bertazzoni CB36600X Manual

Bertazzoni

Bertazzoni B7G0 A8X Series Manual

Bertazzoni

Bertazzoni P24400X Manual

Bertazzoni

Bertazzoni PLG74I1M30NC Quick start guide

Bertazzoni

Bertazzoni V24 4 00 X Manual

Bertazzoni

Bertazzoni p365ime User manual

Bertazzoni

Bertazzoni CTYK 7X A Series Manual

Bertazzoni

Bertazzoni CTYK series Manual

Bertazzoni

Bertazzoni P604I2M28NV Quick start guide

Bertazzoni

Bertazzoni P604I1B26NV Quick start guide

Bertazzoni

Bertazzoni PM363I0X Instructions for use

Bertazzoni

Bertazzoni PMNPxxxD7XxD Series Instructions for use

Bertazzoni

Bertazzoni P365IAE User manual

Bertazzoni

Bertazzoni P34 5 00 X Manual

Bertazzoni

Bertazzoni P905I2M30NV Quick start guide

Bertazzoni

Bertazzoni CB36500X Manual

Bertazzoni

Bertazzoni PLG95I2M30NC Quick start guide

Bertazzoni

Bertazzoni Modular Series P34500X User manual

Bertazzoni

Bertazzoni CB36M500X Manual

Bertazzoni

Bertazzoni C36500X User manual

Popular Cooktop manuals by other brands

Bonnet

Bonnet OPTIMUM 700 Technical instructions

Jenn-Air

Jenn-Air JGCP430 installation instructions

Frigidaire

Frigidaire FES367FCC Wiring diagram

Ztove

Ztove EZ2 DUO instruction manual

Kleenmaid

Kleenmaid cooking GCTK9011 Instructions for use and warranty details

Casselin

Casselin CSASRE24 manual

Jenn-Air

Jenn-Air JGC2536EB00 Use & care guide

Waldorf

Waldorf RN8603E-B Technical data sheet

Whirlpool

Whirlpool SMP658CNEIXL quick guide

Wolf

Wolf CI243C/B Use and care guide

Fulgor Milano

Fulgor Milano F5PGK305S1 installation instructions

GE JP389 Specifications

Wells

Wells WV-2HFG owner's manual

IKEA

IKEA Lagan HGA4K user manual

Samsung

Samsung NA36N9755 installation manual

Miele

Miele KM 404 operating instructions

Lacor

Lacor 69562 Instructions for use and maintenance

Keating Of Chicago

Keating Of Chicago MG-2 manual
