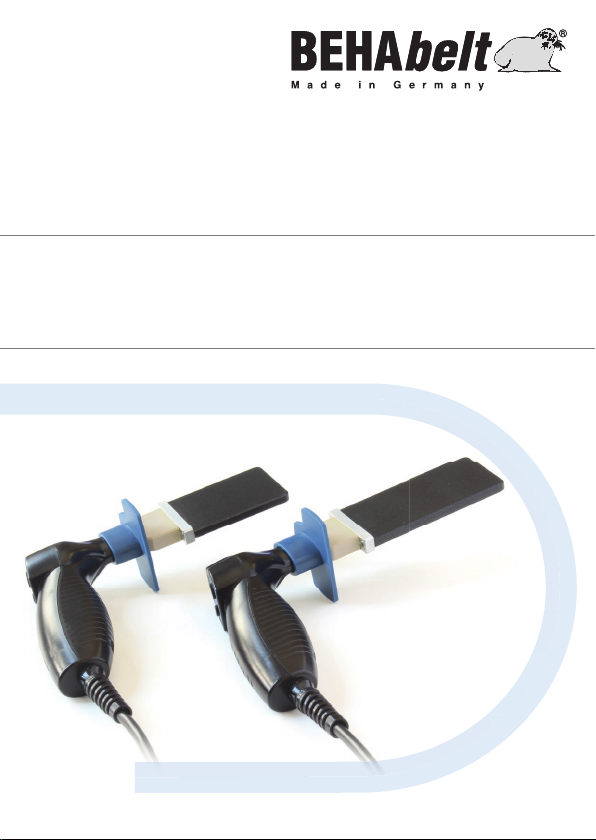

BEHABELT EErgo 60 User manual
BEDIENUNGSANLEITUNG · INSTRUCTION MANUAL
MODE D'EMPLOI · MANUAL DE INSTRUCCIONES
EErgo 60 / 90
Schweißgerät · Welding tool
Version 115V
Version 230V
2
Inhalt
1.0 Symbol-Erklärung ........................................................................... 4
1.1 Lieferumfang............................................................................. 6
1.2 Einleitung.................................................................................. 7
1.3 Produktbeschreibung ............................................................... 7
1.4 Sicherheitshinweise .................................................................. 9
1.5 Bestimmungsgemäße Verwendung......................................... 13
1.6 Gefahr durch elektrischen Schlag............................................ 14
1.7 Transport und Lagerung.......................................................... 15
1.8 Informationen zum Gerät ........................................................ 15
2.0 Schweißen..................................................................................... 16
2.1 Vorbereiten des zu verschweißenden Riemens ....................... 16
2.2 Vorbereiten des EErgo Spiegelschweißgerätes..................................16
2.3 Schweißvorgang ..................................................................... 17
2.4 Wiederherstellen bei Fehlermodus .......................................... 17
3.0 Tausch des Schweißspiegels......................................................... 18
4.0 Technische Daten.......................................................................... 19
5.0 Garantie......................................................................................... 19
3
Diese Bedienungsanleitung beschreibt das Spiegelschweißgerät EErgo in al-
len Produktvarianten. Die genaue Produktbezeichnung befindet sich auf dem
Gerät. Stellen Sie sicher, dass das Produkt zu Ihrer Anwendung passt. Ggf.
sind Teile der Bedienungsanleitung nur für einige Produkte gültig. Dies ist in
den entsprechenden Abschnitten gekennzeichnet.
In der Bedienungsanleitung wird das Spiegelschweißgerät und Zubehör z.T.
als „Produkt“ bezeichnet.
1.0 Symbol-Erklärung
Auf dem Produkt und in der Bedienungsanleitung vermerkte Symbole und
ihre Bedeutung:
Warnung! Warnung vor einer Gefahrenstelle.
Bedienungsanleitung beachten.
Warnung! Gefährliche Spannung, Gefahr des elektrischen Schlages.
Warnung! Heiße Oberfläche.
Hinweis. Bitte unbedingt beachten.
Schutzklasse I entsprechend DIN EN 61140 (VDE 0140-1).
Alle elektrisch leitfähigen Gehäuseteile sind mit dem Schutzleiter (PE)
verbunden.
Konformitätszeichen, bestätigt die Einhaltung der gültigen EMV Richt-
linie (2014/30/EU), die Normen EN 61326-1 und die Niederspannungs-
richtlinie (2014/35/EU) mit der Norm DIN EN 60335-1 werden einge-
halten.
Gerät entspricht der Richtlinie (2012/19/EU) WEEE. Gerät darf nicht im
Hausmüll entsorgt werden, sondern muss entsprechenden Sammel-
stellen für Elektro- und Elektronik-Altgeräte zugeführt werden.
4
Bitte unbedingt beachten:
Die Bedienungsanleitung enthält Informationen und Hinweise, die zu
einer sicheren Bedienung und Nutzung des Gerätes notwendig sind.
Vor der Verwendung des Gerätes ist die Bedienungsanleitung aufmerksam
zu lesen und in allen Punkten zu befolgen.
Wird die Anleitung nicht beachtet oder sollten Sie es versäumen, die
Warnungen und Hinweise zu beachten, können ernste Verletzungen
des Anwenders bzw. Beschädigungen des Gerätes eintreten.
1.1 Lieferumfang
Prüfen Sie nach Erhalt des Produktes, ob die Lieferung vollständig und un-
beschädigt ist.
EErgo Spiegelschweißgerät (60/230V: FBWEE001; 60/115V: FBWEE005;
90/115V: FBWEE020; 90/230V: FBWEE019):
1 St. EErgo 60, 230V bzw. 115V oder EErgo 90, 230V bzw. 115V
1 St. Torx-Schlüssel
1 St. Bereitschaftstasche
1 St. Bedienungsanleitung
EErgo-60-Set „klein“ EErgo-60-Set Vario „klein“
(FBWEE003 o. FBWEE006): (FBWEE011 o. FBWEE013):
1 St. EErgo 230V o. 115V 1 St. EErgo 230V o. 115V
2 St. Führungszange FZ01 1 St. Führungszange FZ01 Vario
1 St. Seitenschneider SE02 1 St. Seitenschneider SE02
1 St. Schere AS02 1 St. Schere AS02
1 St. Torx-Schlüssel 1 St. Torx-Schlüssel
1 St. Bereitschaftstasche 1 St. Bereitschaftstasche
1 St. Bedienungsanleitung 1 St. Bedienungsanleitung
5
EErgo-60-Set „universal“ EErgo-60-Set Vario „universal“
(FBWEE004 o. FBWEE007): (FBWEE004 o. FBWEE015):
1 St. EErgo 230V oder 115V 1 St. EErgo 230V oder 115V
2 St. Führungszange FZ01 1 St. Führungszange FZ01 Vario
1 St. Führungszange FZ02/3 1 St. Führungszange FZ02/3
1 St. Seitenschneider SE02 1 St. Seitenschneider SE02
1 St. Schere AS04 1 St. Schere AS04
1 St. Torx-Schlüssel 1 St. Torx-Schlüssel
1 St. Bereitschaftstasche 1 St. Bereitschaftstasche
1 St. Bedienungsanleitung 1 St. Bedienungsanleitung
Weiteres Zubehör und Ersatzteile finden Sie im BEHAbelt-Produktkatalog
oder im Internet unter www.behabelt.com.
1.2 Einleitung
Die EErgo-Spiegelschweißgeräte wurden speziell für das Verschweißen von
Polyester und Polyurethan Rund- und Keilriemen sowie Flachbandstreifen
entwickelt. Sie zeichnen sich durch schnelle Aufheizzeit, einfache und ergo-
nomische Handhabung sowie fehlerfreie Bedienung aus. Die Geräte sind für
den Einsatz in Wartung und Instandhaltung als auch in der Produktion aus-
gezeichnet geeignet.
6
1.3 Produktbeschreibung
Schweißspiegel
Torx Schrauben
Verbindungsteil
Griff
LED Betriebszustandsanzeige
rot / grün
Taste TPE Taste PU
Das BEHAbelt Spiegelschweißgerät EErgo zeichnet sich durch folgende
Eigenschaften aus:
• Schnelle Aufheizzeit von ca. 5 Minuten
• Einfache Auswahl der Schweißtemperatur über Tasten PU/TPE
• Einfache Anzeige: grüne LED: Schweißtemperatur erreicht, rote LED:
Aufheizen bzw. Abkühlen.
• Exakte elektronische Regelung der Schweißtemperatur
• Ergonomische Bedienung durch 90°-Winkel zwischen Schweißspiegel
und Handgriff
• Die erhältlichen Schweißsets enthalten alles notwendige Zubehör
• Kompakte Bauform
• Konformität mit den Normen EN 60335-1, EN 61326-1
7
1.4 Sicherheitshinweise
Die BEHAbelt Spiegelschweißgeräte EErgo wurden gemäß den
Sicherheitsbestimmungen DIN EN 60335-1 gebaut, überprüft
und haben das Werk in einwandfreiem Zustand verlassen. Um
diesen Zustand zu erhalten, muss der Anwender die Sicher-
heitshinweise in dieser Anleitung beachten.
Bei sämtlichen Arbeiten müssen die jeweils gülti-
gen Unfallverhütungsvorschriften der gewerblichen
Berufsgenossenschaften für elektrische Anlagen und Be-
triebsmittel beachtet werden.
Der Betrieb ist nur mit den auf dem Produkt oder in die-
ser Anleitung angegebenen (Netz-) Spannungen erlaubt.
Nichtbeachten der zulässigen Spannungen kann zu Ge-
fährdung des Nutzers durch Hochspannung und zu Be-
schädigungen des Produktes führen.
Verbinden Sie das Produkt nur mit korrekt installierten
Steckdosen. Beachten Sie insbesondere, dass die Erdung
(PE) korrekt angeschlossen ist.
Um einen elektrischen Schlag zu vermeiden, sind unbe-
dingt die geltenden Sicherheits- und VDE-Bestimmungen
bezüglich zu hoher Berührungsspannung zu beachten,
wenn mit Spannungen größer 120 V (60V) DC oder 50
V (25 V) eff. AC gearbeitet wird. Die Werte in Klammern
gelten für eingeschränkte Bereiche (wie z.B. Medizin,
Landwirtschaft).
Prüfen Sie vor dem Einschalten des Produktes, ob das
Netzkabel sowie das Produkt selbst unbeschädigt sind.
8
Prüfen Sie insbesondere ob das Kabel oder das Gehäuse
z.B. gebrochen, verschlissen, unzulässig geknickt, einge-
schnitten oder in anderer Weise beschädigt sind.
Die Sicherheit des Nutzers ist unter anderem in folgen-
den Fällen nicht gewährleistet:
• Sichtbare Beschädigungen (z.B. Risse, Brüche oder of-
fene Stellen an Isolierungen oder Gehäuse, etc.)
• Die Funktion des Produktes ist nicht mehr gegeben
• Das Produkt wurde ungünstig gelagert
• Das Produkt wurde in irgendeiner Weise modifiziert/
verändert
Nutzen Sie niemals ein beschädigtes oder modifiziertes
Produkt, es besteht Gefahr durch elektrischen Schlag!
Am Ende der Lebensdauer, entsorgen Sie das Produkt
vorschriftsmäßig.
Das Produkt ist mit einer internen elektrischen Sicherung
sowie einer thermischen Schutzschaltung ausgestattet.
Der Wechsel der internen Sicherung darf nur durch den
BEHAbelt Service durchgeführt werden.
Reparaturen dürfen nur von dafür ausgebildeten Perso-
nen durchgeführt werden. Schicken Sie dazu das Produkt
zu einem autorisierten BEHAbelt Service-Partner oder di-
rekt zum BEHAbelt Stammwerk.
9
Vermeiden Sie eine Erwärmung des Produktes durch
direkte Sonneneinstrahlung. Nur so kann eine einwand-
freie Funktion und eine lange Lebensdauer gewährleistet
werden. Überhitzung durch direkte Sonneneinstrahlung
kann zu Beschädigungen an der Steuerung führen und
somit die Sicherheit des Benutzers beeinträchtigen.
Das Produkt darf nur innerhalb von geschlossenen und
trockenen Räumen verwendet werden. Nutzen Sie das
Produkt nie in nasser oder feuchter Umgebung. Verhin-
dern Sie den Kontakt des Gerätes mit Wasser.
EX
Verwenden Sie das Produkt niemals in explosions-
gefährdeter Umgebung.
Der Schweißspiegel wird im Betrieb sehr heiß (ca. 245°C
bzw. 290°C). Berühren Sie nie direkt den Schweißspie-
gel. Halten Sie das Produkt nur an dem dafür vorgese-
henen Handgriff. Berühren Sie nie entzündliches Material
mit dem Schweißspiegel. Berühren Sie nie die Netzan-
schlussleitung mit dem Schweißspiegel.
Achten Sie immer darauf, das Gerät so abzulegen, dass
der Schweißspiegel niemals die Fläche berührt auf der
das Gerät liegt und auch nichts anderes berühren kann.
Der Wechsel des Schweißspiegels darf nur durch
eingewiesene Personen erfolgen. Der Netzstecker
muss gezogen sein und der Schweißspiegel muss
abgekühlt sein. Es dürfen nur original BEHAbelt
Ersatzspiegel verwendet werden.
10
Die Qualität der Schweißverbindung hängt von den Auf-
schmelzzeiten, Abkühlzeiten, den Umgebungsbedingun-
gen und der korrekten Durchführung der Schweißung
ab. Nur eine korrekte Schweißung verbindet den Riemen
sicher. Ermitteln Sie die notwendigen Zeiten und das Vor-
gehen durch Probeschweißungen. Machen Sie sich mit
dem Schweißvorgang vertraut.
Ein verkratzter oder verschmutzter Schweißspiegel kann
zu fehlerhaften Schweißungen führen. Verwenden Sie
nur saubere und unbeschädigte Schweißspiegel.
Nach jedem Schweißvorgang ist der Spiegel mit einem
weichen Baumwolltuch zu reinigen. Auf keinen Fall mit
spitzen oder scharfkantigen Gegenständen reinigen. Ver-
wenden Sie nur saubere Schweißspiegel da sonst ver-
brannte Schweißreste die Qualität einer Schweißnaht er-
heblich beeinträchtigen können.
Betreiben Sie das Gerät niemals unbeaufsichtigt!
Legen Sie das Gerät nur für kurze Zeit ab. Bei längeren
Pausen stecken Sie das Gerät unbedingt aus!
Das Gerät niemals ohne Schweißspiegel betreiben!
Das Gerät darf von Jugendlichen ab 12 Jahren und von
Personen mit eingeschränkten physischen, sensorischen
oder geistigen Fähigkeiten, sowie Mangel an Erfahrung
und Wissen im Umgang mit dem Gerät bedient werden,
sofern sie im sicheren Umgang mit dem Gerät unter-
