Becker VASF 2.80/1-1.AC230 User manual

BETRIEBSANLEITUNG

OPERATING INSTRUCTIONS

INSTRUCTIONS DE SERVICE

ISTRUZIONI D’USO

HANDLEIDING

INSTRUCCIONES PARA EL MANEJO

MANUAL DE INSTRUÇÕES

NAUDOJIMOSI INSTRUKCIJA

KASUTUSJUHEND

LIETOŠANAS INSTRUKCIJA

DRIFTSINSTRUKS

DRIFTSINSTRUKTIONER

DRIFTSVEJLEDNING

INSTRUKCJA OBSŁUGI

KEZELÉSI ÚTMUTATÓ

NÁVOD K OBSLUZE

NAVODILO ZA UPORABO

NÁVOD NA OBSLUHU

UPUTE ZA RAD

MANUAL DE OPERATII

TREORACHA OIBRIÚCHÁIN

ΟΔΗΓΊΕΣ ΧΡΗΣΗΣ

EL KITABI

ИНСТРУКЦИИ ЗА ЕКСПЛОАТАЦИЯ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

取扱説明書

사용설명서

使用说明书

VASF 2.80/1-1.AC230

VASF 2.80/2-1.AC230

MAKE IT BECKER.

2 I VASF 2.80/X-1.AC230

Type 1

FC integrated or separately

Convertisseur de fréquence intégré ou séparément

Type 2

 

Type 1

14.0 kg

30.9 lbs

Type 2

12.0 kg

26.5 lbs

4.4 kg

8.7 lbs

AIR

INERT GAS

OUT

Type 1

Type 2

Mounting position - permitted only horizontally

Position de montage - uniquement à l'horizontale

Some parts can get hot. Do not touch!

Quelques pièces peuvent devenir brûlantes.

Ne pas toucher la machine!

Transport - Use the eyelet!

Transport - Utilisez l'œillet!

Remove protective cap

Retirer les capuchons de protection

Risk by suction and rotating parts!

Do not reach into the openings.

Risque par aspiration et pièces en rotation!

Ne pas mettre les mains dans les ouvertures.

Caution

The pump is used for generating vacuum or pressure.

Cette pompe sert à générer du vide ou de la pression.

Operation is exclusively intended for normal atmospheric

air and inert gas.

L'utilisation est prévue uniquement pour de l'air

atmosphérique normal et de gaz inerte.

Store in a dry place. Protect against splash water.

À remiser dans un endroit sec. À protéger contre les

éclaboussures d'eau.

The pump operates oil-free.

La pompe fonctionne sans huile.

A feeding of ﬂuids, toxic, ﬂammable or explosive media

is not permitted.

Il est interdit d'alimenter la machine avec des liquides

toxiques, inﬂammables ou explosifs.

max. 3m

Type 2

4G4+(2x1)+(2x22AWG) / C

Connect the braided cable shield on both sides

Connectez le blindage du câble tressé des deux côtés

Connection VASF FC

Optional cable - Item No:

Câble optionnel - Numéro d'article:

74202640000

VASF 2.80/X-1.AC230 I 3

-p

Oil

PRESSURE

PRESSION

VACUUM

VIDE

DN 40 ISO-KF

DIN 28403

45°C/113°F 45°C/113°F

0°C/32°F

INLET GAS

0°C/32°F

max. 90%

800m

max.

l m

A> 100mm

A> 4"

Type 2

Type 1

Type 2

1~200V -10% ... 230V +10%

7.4A

1.1/1.5kW/hp

50/60Hz (input)

10A

5kA

NEMA 12

LpA=59dB(A)

Voltage Tension:

Current FLA Courant:

Power required

Puissance requise:

Frequency Fréquence:

Protection fuse

Fusible de prot.:

SCCR:

Type Rating

Classiﬁcation:

Noise level

Niveau sonore:



Additional details refer to type plate

Pour plus de détails, se reporter à la plaque signalétique

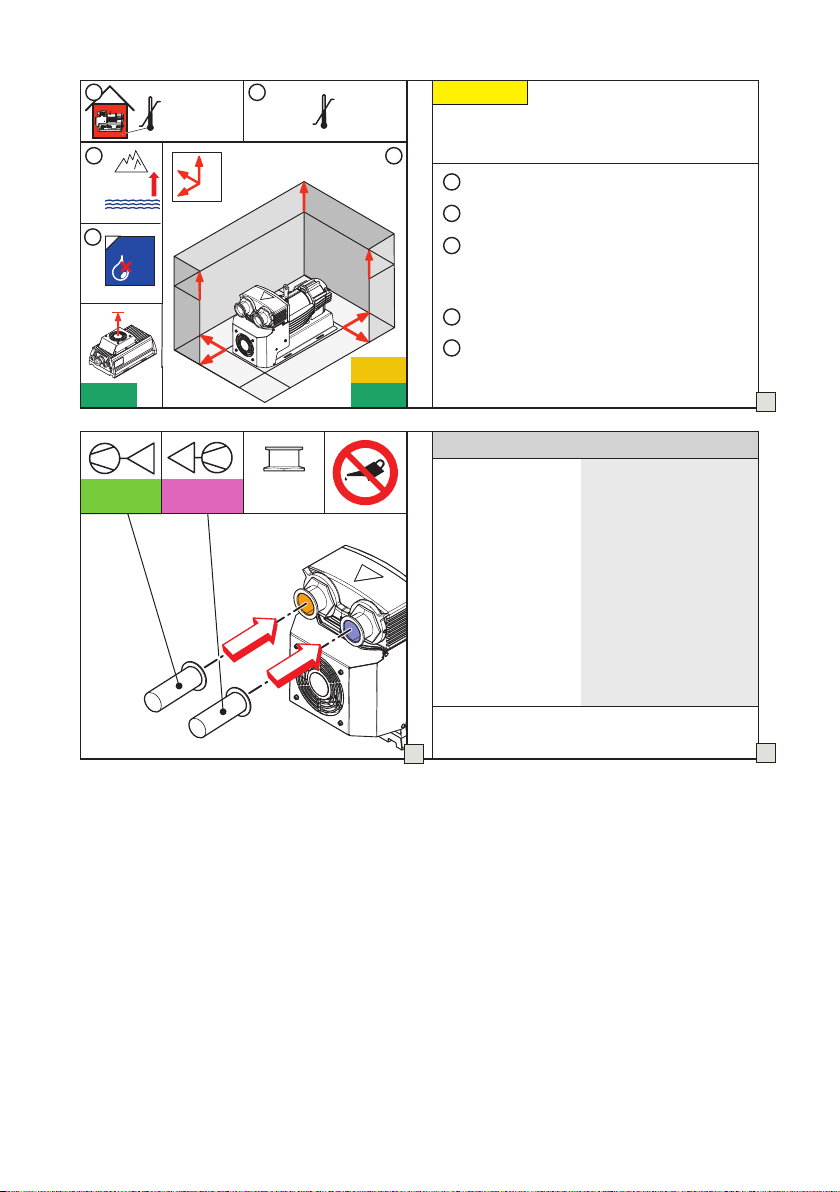

Technical data Données techniques

Caution

Ambient temperature: 0-45°C / 32-113°F

Température ambiante : 0-45 °C/32-113 °F

Air/Inert gas temperature: 0-45°C / 32-113°F

Température de l'air/gaz inerte : 0-45 °C/32-113 °F

The characteristics depend on the installation site and are

valid up to an elevation of 800 meters above sea level.

Les caractéristiques dépendent du site d'installation et sont

valides jusqu'à une altitude de 800 mètres au-dessus du niveau

de la mer.

Humidity: maximum 90%, non-condensing

Taux d'humidité : 90 % maximum, non condensée

Clearance should be no less than 100mm / 4" to ensure

sucient air ﬂow for cooling.

La distance ne devrait pas être inférieur à 100mm/ 4" aﬁn

d'assurer un débit d'air susant pour le refroidissement.

To reduce the risk of electric shock or injury use indoors only

Pour réduire le risque de choc électrique ou de blessure, utiliser

à l'intérieur seulement

4 I VASF 2.80/X-1.AC230

VAU 1.1/1-AC



WARNING

Electrical con-

nection only by

professional

electrician!

Le raccordement

électrique ne doit être

eectué que par un

électricien professionnel !

Install a main

switch according

to UL489.

Installer un interrupteur

principal conformément

à la directive UL489.

OFF

For details, refer to

the inverter manual

Pour plus d'infor-

mations, reportez-vous

au manuel du convertis-

seur

Type 1 fFigure 10-12

Type 2 fFigure 13-18

6.5Nm

10 11

OFF

ON (I)

MAX 10x/h12

≥30s

OFF (0)

Input

ANALOG_IN

fmin

fmax

2,0V

250Hz

50Hz

0 10V

Speed set mode

if f < fmin → VASF 2 stops!

VASF 2.80/X-1.AC230 I 5



[[[[[[[

For details, refer to

the inverter manual

Pour plus d'infor-

mations, reportez-vous

au manuel du convertis-

seur



Install a main

switch according

to UL489.

Installer un interrupteur

principal conformément

à la directive UL489.

OFF

Electrical connection

only by professional

electrician!

Le raccordement

électrique ne doit être

eectué que par un

électricien professionnel !

3.5Nm

D-42279 Wuppertal

www.becker-international.com

year

Made in Germany

type

speed min

-1

power required kW / hp

inlet capacity m³/h / cf

pressure ratio

current FLA A

voltage

protection fuse / SCCR A / kA

mpere

olt, ...



Caution

For supply connection use wires acceptable for at least 90°C/194°F

Pour la connexion d'alimentation, utiliser des ﬁls acceptables pour

au moins 90°C/194°F.

For connection of PTC and fan Inverter manual

Pour la connexion PTC et ventilateur Manuel du convertisseur

6.5Nm

POWER SUPPLY FAN

+-W

PTC

T1 T2

6 I VASF 2.80/X-1.AC230

www.becker-international.com

More information, please visit our website

Pour plus d'informations, veuillez consulter notre

site en ligne

Type 1

Type 2

min. 2x/year

Maintenance

OFF

=OFF

Depending on the dust load

(at least twice a year), remove the dirt

from the pump.

En fonction de la charge de poussière

(au moins deux fois par an), retirez la

saleté de la pompe.

Caution

Before commencing maintenance, follow

lock out procedure to avoid unintentional

restarting.

Some parts may be hot.

Do not touch / let it cool down!

Avant la maintenance, suivez la procédure

pour éviter le redémarrage involontaire.

Certaines parties peuvent être chaudes.

Ne pas toucher / Tout d'abord, laisser

refroidir

VASF 2.80/X-1.AC230 I 7

WWW.BECKER-INTERNATIONAL-SHOP.COM

Gebr. Becker GmbH

Hoelker Feld 29-31

42279 WUPPERT

GERMANY

[email protected]

www.becker-international.com

28100032720

2020-08-13

MAKE IT BECKER.

www.becker-international.com
