Axing Premium-line BVS 12-69N User manual



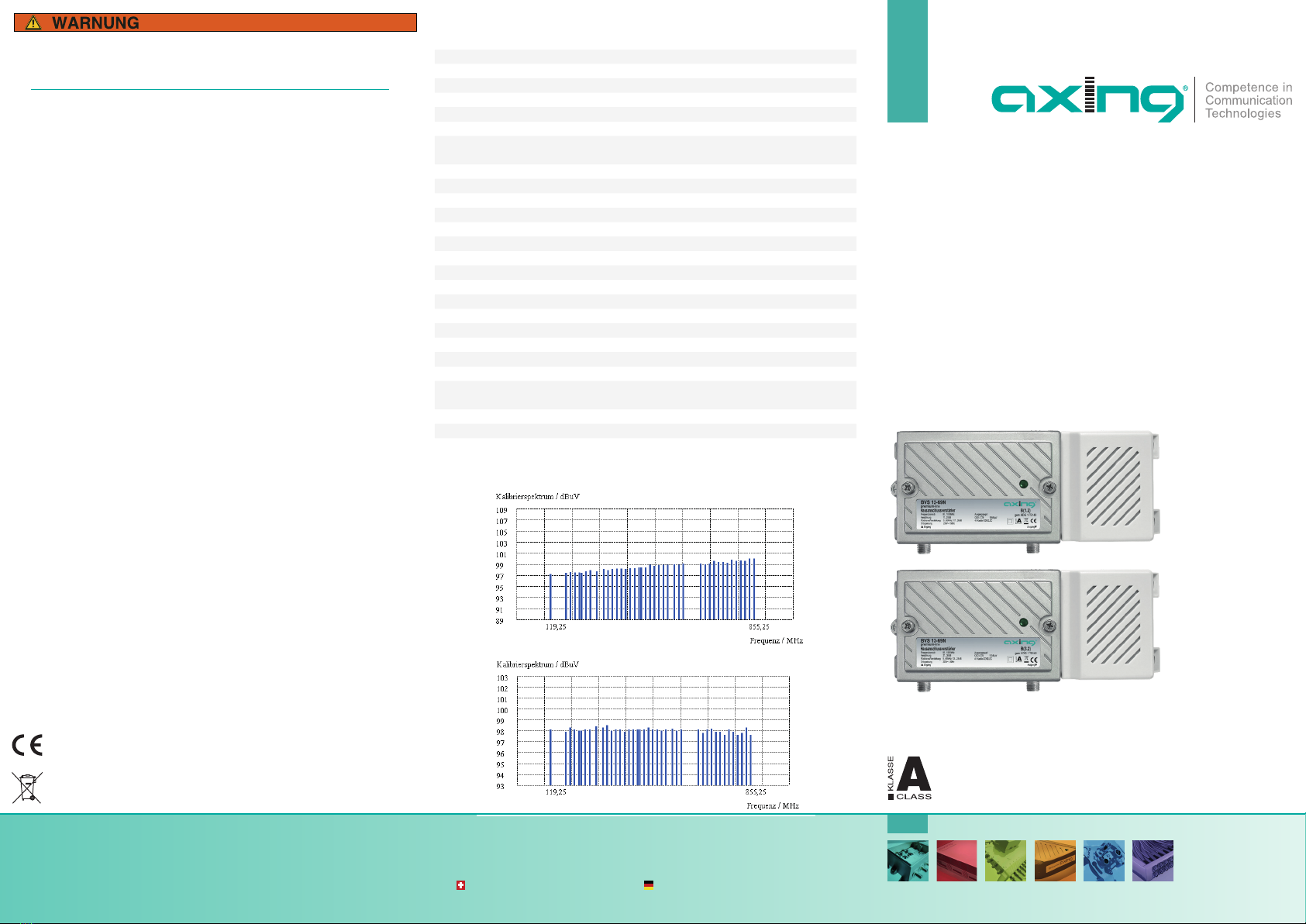

Beachten Sie die dem Gerät beiliegenden Sicherheitshinweise!

Diese sind auch unter der folgenden Internetadresse abrufbar:

https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf



Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung

beschrieben und insbesondere nach dem Stand der Technik.

Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleis-

tung übernommen!

Seite 1 von 2 | AXING-BA_BVS-12-13-69N | 2022-10-05

Technische Verbesserungen,Änderungen im Design, Druckfehler und Irrtümer

vorbehalten.

Hersteller

AXING AG

Gewerbehaus Moskau

8262 Ramsen

EWR-Kontaktadresse

Bechler GmbH

Am Rebberg 44

78239 Rielasingen

EU-Konformitätserklärung

Hiermit erklärt die AXING AG, dass die Produkte mit CE-Kennzeichnung den

geltenden EU-weiten Anforderungen entsprechen.

WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht

mit dem Restmüll, sondern separat entsorgen.

BVS 12-69N

BVS 13-69N

premium-line

CATV-Verstärker

Betriebsanleitung

Technische Daten:

² CSO/CTB @ 3dB slope, 100 dBµV

² CSO/CTB @ ﬂat 0dB slope, 98 dBµV

Typ BVS 12-69N BVS 13-69N

EMV gemäß EN 50083-2, Klasse A

Einstufung nach 1 TS 140 B 1.2 B 3.2

Downstream

Frequenzbereich 85…1006 MHz

Verstärkung 17…20 dB 27…30 dB

Max. Ausgangspegel CSO/CTB (CE-

NELEC-Raster,41Kanäle,60dBIMA)

100 dBµV

Dämpfung: stufenloser Pegelsteller 0…20 dB

Entzerrung: stufenloser Pegelsteller 0…18 dB

Rückﬂussdämpfung ≥ 14 dB (-1,5 dB/Octave)

Rauschmaß typ. 7 dB

Upstream

Frequenzbereich 5…65 MHz

Verstärkung 17…20 dB 25…28 dB

Dämpfung: stufenloser Pegelsteller 0…20 dB

HF-Anschlüsse

Typ F-Buchse

Allgemein

Netzteil 230 VAC / 50 Hz

Betriebsanzeige LED

Leistungsaufnahme 6 W

Potentialausgleichanschluss 4 mm²

Betriebstemperaturbereich (ge-

mäßEN60065)

-20…+50°C

Maße (B × H × T) ca. 192 × 89 × 40 mm

Gewicht 0,360 kg

Schutzklasse IP 20

Seite 2 von 2 | AXING-BA_BVS-12-13-69N | 2022-10-05

Verwendungsbereich:

Die Geräte sind ausschließlich für den Einsatz zum Verstärken von Radio- und

Fernsehsignalen im Haus geeignet! Wird das Gerät für andere Einsätze ver-

wendet, wird keine Garantie übernommen!

Die Abbildung zeigt ein Anwendungsbeispiel für die Verteilung in Sternstruktur

(1) und Baumstruktur (2).

HF-Anschluss:

Schließen Sie den Eingang des Verstärkers am Hausübergabepunkt an.

Verbinden Sie den Ausgang des Verstärkers mit Ihrer Hausverteilung.

Verwenden Sie hierfür ein hochgeschirmtes Koaxialkabel mit einem

F- Anschlussstecker. Passende Kabel und Stecker ﬁnden Sie im aktuellen

AXING-Katalog oder unter www.axing.com.

Potentialausgleich und Montage:

Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),

müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen

werden.

Verwenden Sie den Potenzialausgleichsanschluss am Gerät (3).

Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschlie-

ßen, verwenden Sie z. B. Erdungsblöcke CFA oder Erdungswinkel QEW am

Eingang und Ausgang des Verstärkers.

Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die

Montagelöcher an den Geräten (4).

4 4

7 Dämpfung Rückkanal

5 Entzerrung

6 Dämpfung

Einstellungen:

Sie können mit den Reglern (5) und (6) die Entzerrung und Dämpfung im

Vorwärtsweg einstellen.

Mit dem Regler (7) können Sie die Dämpfung des Rückkanals einstellen.



Observe the safety instructions supplied with the device!

They are also available at the following Internet address:

https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf



Use the device only as described in these operating instructions and in

particular in accordance with the state of the art.

If the device is used for other purposes, no warranty will be assumed!

Page 1 of 2 | AXING-BA_BVS-12-13-69N | 2022-10-05

Technical improvements, changes in design, printing and other errors reserved.

Manufacturer

AXING AG

Gewerbehaus Moskau

8262 Ramsen

EEA contact address

Bechler GmbH

Am Rebberg 44

78239 Rielasingen

EU Declaration of Conformity

Hereby AXING AG declares that the CE marked products comply with the

valid EU guidelines.

WEEE Nr. DE26869279 | Electrical and electronic components must not be

disposed of as residual waste, it must be disposed of separately.

BVS 12-69N

BVS 13-69N

premium-line

CATV ampliﬁers

Operation Instructions

Technical data:

Type BVS 12-69N BVS 13-69N

EMC according to EN 50083-2, class A

Classiﬁcation according to 1 TS 140 B 1.2 B 3.2

Downstream

Frequency range 85…1006 MHz

Gain 17…20 dB 27…30 dB

Max. output level CSO/CTB (CENELECras-

ter,41 channels,60dBIMA)

100 dBµV

Attenuation: continuously adjustable 0…20 dB

Equalization: continuously adjustable 0…18 dB

Return loss ≥ 14 dB (-1,5 dB/Octave)

Noise ﬁgure typ. 7 dB

Upstream

Frequency range 5…65 MHz

Gain 17…20 dB 25…28 dB

Attenuation: continuously adjustable 0…20 dB

RF connectors

Type F-female

General

Power supply 230 VAC / 50 Hz

Power indicator LED

Power consumption 6 W

Equipotential bonding connection 4 mm²

Operating temperature range

(acc.toEN60065)

-20…+50°C

Dimensions (W × H × D) appr. 192 × 89 × 40 mm

Weight 0,360 kg

Protection class IP 20

² CSO/CTB @ 3dB slope, 100 dBµV

² CSO/CTB @ ﬂat 0dB slope, 98 dBµV

Page 2 of 2 | AXING-BA_BVS-12-13-69N | 2022-10-05

Field of application:

The devices are suited only for amplifying radio and television signals in the

house! If the device is used for other purposes, no warranty is given!

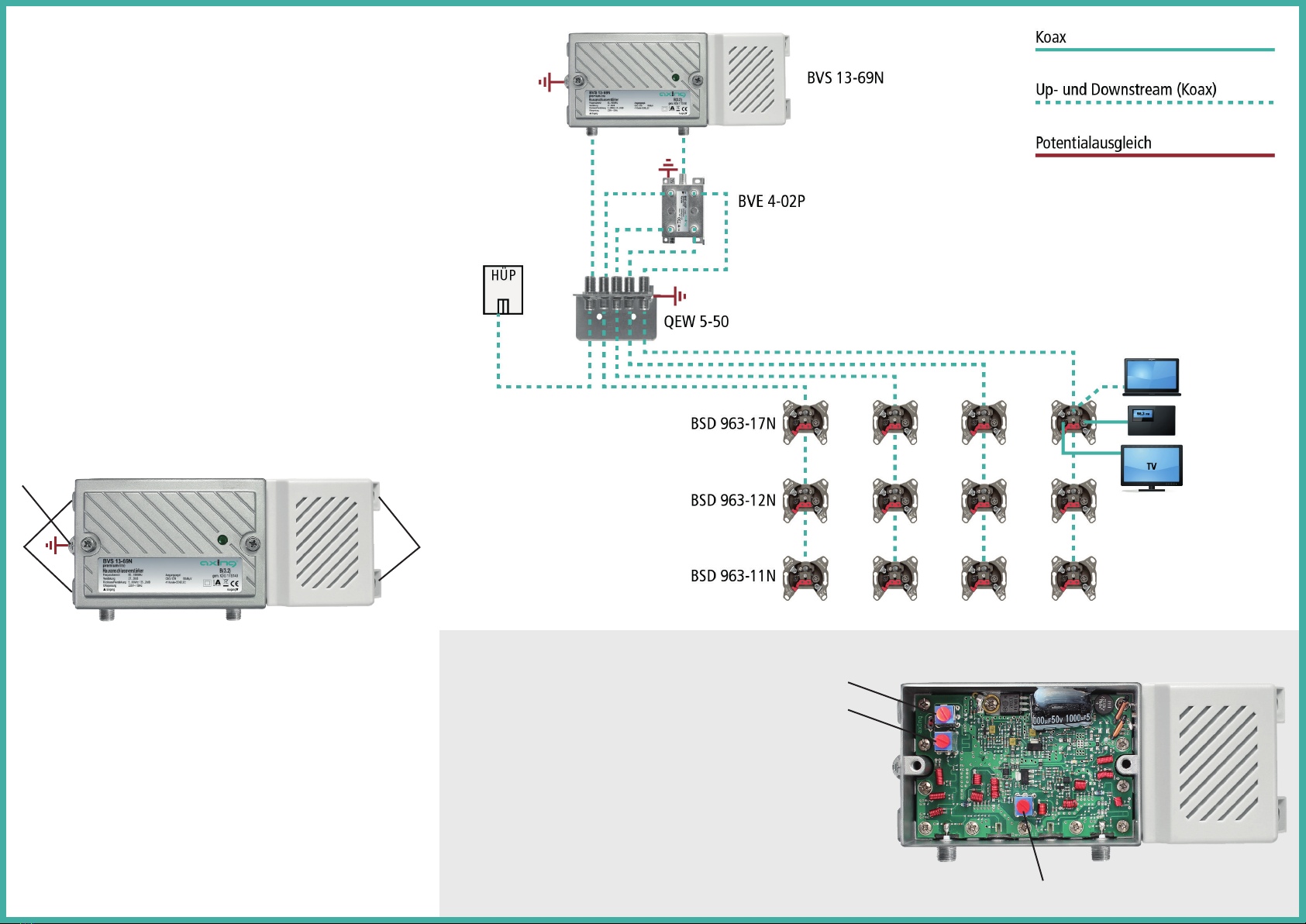

The illustration shows application examples for the distribution in star (1) and

tree structure (2).

RF Installation:

Connect the input of the ampliﬁer to the interconnection point. Connect the

output of the ampliﬁer to your house distribution.

Use a highly shielded coaxial cable with an F connector. Suitable cables and

connectors can be found in the current AXING catalogue or under www.

axing.com.

Equipotential bonding and Mounting:

To avoid dangerous overvoltages (attention: risk of ﬁre/death), the devices

must be connected to the equipotential bonding according to EN 60728-11.

Use the equipotential bonding connection attached to the device (3).

To connect the outer conductor of the coaxial cable to the equipotential

bonding, use e.g. earth connection blocks CFA or earthing angles QEW at

the input and output of the ampliﬁer.

Use the mounting screws included in the delivery and the mounting holes

of the devices (4).

4 4

7 attenuation return path

5 equalization

6 attenuation

Adjustments:

You can control the equalization and attenuation of the forward path with

the controllers (5) and (6).

With the controller (7) you can control the attenuation of the return path.
