FRA
1) MISES EN GARDE ET PRÉCAUTIONS D’UTILISATION
Ces dispositifs peuvent être utilisés dans le cadre d’un système d’alarme et conformément à ce qui est décrit dans ce manuel et dans le manuel des unités de contrôle compatibles
du système (code AF927PLUS et AF927PLUSTC). Ils peuvent être installés à l’intérieur des locaux, dans les limites de température indiquées. L’ouverture des appareils, à
l’exception du compartiment à piles, entraîne la déchéance immédiate de la garantie industrielle. Toute autre utilisation doit être considérée comme non conforme et interdite. Le
fabricant n’est pas responsable des dommages résultant d’une mauvaise utilisation du produit, autre que celle spécifiée dans ce manuel. Lisez attentivement ce manuel dans
toutes ses parties.
2) GÉNÉRAL
ALI12-5A est une alimentation supplémentaire avec sorties de supervision pour les systèmes de détection d’intrusion à utiliser lorsque l’alimentation interne des unités de contrôle
n’est pas en mesure d’alimenter la charge fournie par le système.

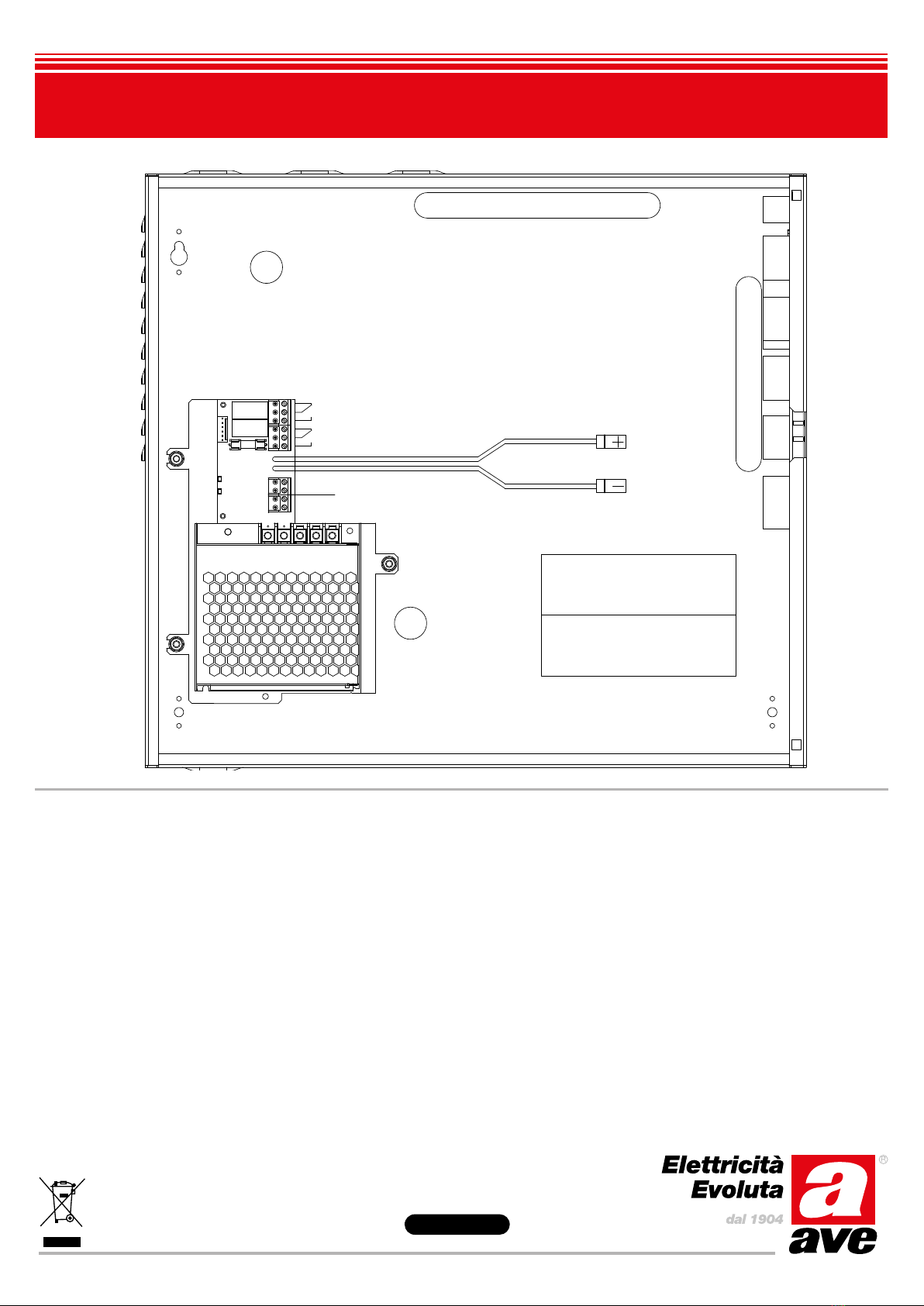

3) INSTALLATION, POSITIONNEMENT ET FIXATION
De l’art. ALI12-5A doit être installé à l’intérieur des pièces dans les limites de température et d’humidité indiquées. L’appareil doit toujours être monté et fixé au mur au moyen
d’une vis et chevilles. ATTENTION: assurez-vous qu’aucun objet (p. Ex. Rideaux extérieurs) n’empêche le bon échange d’air des grilles de refroidissement de l’appareil.
4) FONCTIONNEMENT
En alimentant l’appareil avec la tension secteur 230Vac, la tension de recharge de la batterie est automatiquement générée, la tension de sortie 12Vdc 4A des bornes OUT1 et
la sortie 12Vdc 1A des bornes OUT2. La présence du réseau électrique est signalée par l’allumage de la “LED1”.
En cas de panne de courant, la sortie du relais «230 Vac Lack» changera d’état.
Si la tension de la batterie tombe en dessous du niveau minimum, la sortie de relais “Charge batterie faible” changera d’état.
5) TEST DE L’APPAREIL
En fonctionnement normal, les LED LED1 et LED2 de la carte électronique doivent prendre l’état suivant:
LED1 - SECTEUR ELECTRIQUE = ON (si la led est éteinte, vérifier la présence du secteur).
LED2 - TENSION BATTERIE FAIBLE = OFF (si la LED est allumée, la tension batterie est inférieure au seuil minimum. Dans ce cas, vérifier la présence de l’alimentation et l’intégrité
du fusible).
6) REMPLACEMENT DE LA BATTERIE
Avant de remplacer les piles, débranchez l’alimentation électrique en amont de l’appareil et attendez au moins 10 minutes pour la décharge complète des condensateurs.
Pour remplacer la batterie, suivez les instructions suivantes:
6.1) Mettre l’unité de commande en mode TEST (voir les instructions de l’unité de commande);
6.2) Débranchez la tension secteur en amont de l’alimentation électrique;
6.3) Débranchez les batteries (AF912) et remplacez-les.
ATTENTION: Les batteries doivent être mises au rebut dans les bacs spéciaux selon les réglementations en vigueur; même si l’appareil est mis au rebut, la batterie doit être
retirée au préalable.
7) CARACTÉRISTIQUES TECHNIQUES
Dans le but d’améliorer ses produits, AVE S.p.a. se réserve le droit de modifier les caractéristiques techniques à tout moment et sans préavis tout en conservant la fonctionnalité et
l’utilisation prévue. En plus de ce qui a déjà été décrit, les caractéristiques techniques suivantes se réfèrent à une température ambiante de 20 ° C (+/- 5 ° C) et à une utilisation
normale de l’appareil (environnement résidentiel).
Caractéristiques techniques indiquées dans le tableau à la fin du coupon.
ALI12-5A – Alimentation supervisée 12V 5A
4) OPERATION
By powering the device with the 230Vac mains voltage, the battery recharge voltage is automatically generated, the 12Vdc 4A output voltage from the OUT1 terminals and 12Vdc
1A output from the OUT2 terminals. The presence of the electricity network is signaled by the lighting of the “LED1”.
In the event of a power failure, the output of the “230 Vac Lack” relay will change status.
If the battery voltage drops below the minimum level, the output of the “Low battery charge” relay will change state.
5) DEVICE TEST
In normal operation, the LED1 and LED2 LEDs on the electronic board must assume the following status:
LED1 - ELECTRICITY MAINS = ON (if the led is off, check the presence of the mains).
LED2 - LOW BATTERY VOLTAGE = OFF (if the LED is on, the battery voltage is below the minimum threshold. In this case, check the presence of the power supply and the
integrity of the fuse).
6) BATTERY REPLACEMENT
Before replacing the batteries, disconnect the power supply upstream from the appliance and wait at least 10 minutes for the capacitors to discharge completely.
To replace the battery, carry out the following instructions:
6.1) Put the control unit in TEST mode (see control unit instructions);
6.2) Disconnect the mains voltage upstream from the power supply;
6.3) Disconnect the batteries (AF912) and replace them.
ATTENTION: The batteries must be disposed of in the special bins according to the regulations in force; even if the device is scrapped, the battery must be removed in advance.
7) TECHNICAL FEATURES
With the aim of improving its products, AVE S.p.A. reserves the right to change the technical characteristics at any time and without notice while maintaining functionality and
intended use. In addition to what has already been described, the following technical characteristics refer to an ambient temperature of 20 ° C (+/- 5 °C) and to normal use of
the appliance (residential environment).
Technical characteristics shown in the table at the end of the coupon.
