Avaya Integral E3 analog User manual

IP Telephony

Contact Centers

Mobility

Services

Bedienungsanleitung

Operating instructions

Manual de manejo

Notice d’utilisation

Istruzioni d’uso

Gebruiksaanwijzing

Integral E3 analog

4.999.000.000 · 00/00/03 · T3 · de · es · gb · fr · it · nl ·

T +49 69 7505 - 28 33

F +49 69 7505 - 5 28 33

infoservice@avaya.com

avaya.de

Avaya GmbH & Co. KG

Kleyerstraße 94

60326 Frankfurt am Main

(Germany)

T 0 800 266 - 10 00

F 0 800 266 - 12 19

(International)

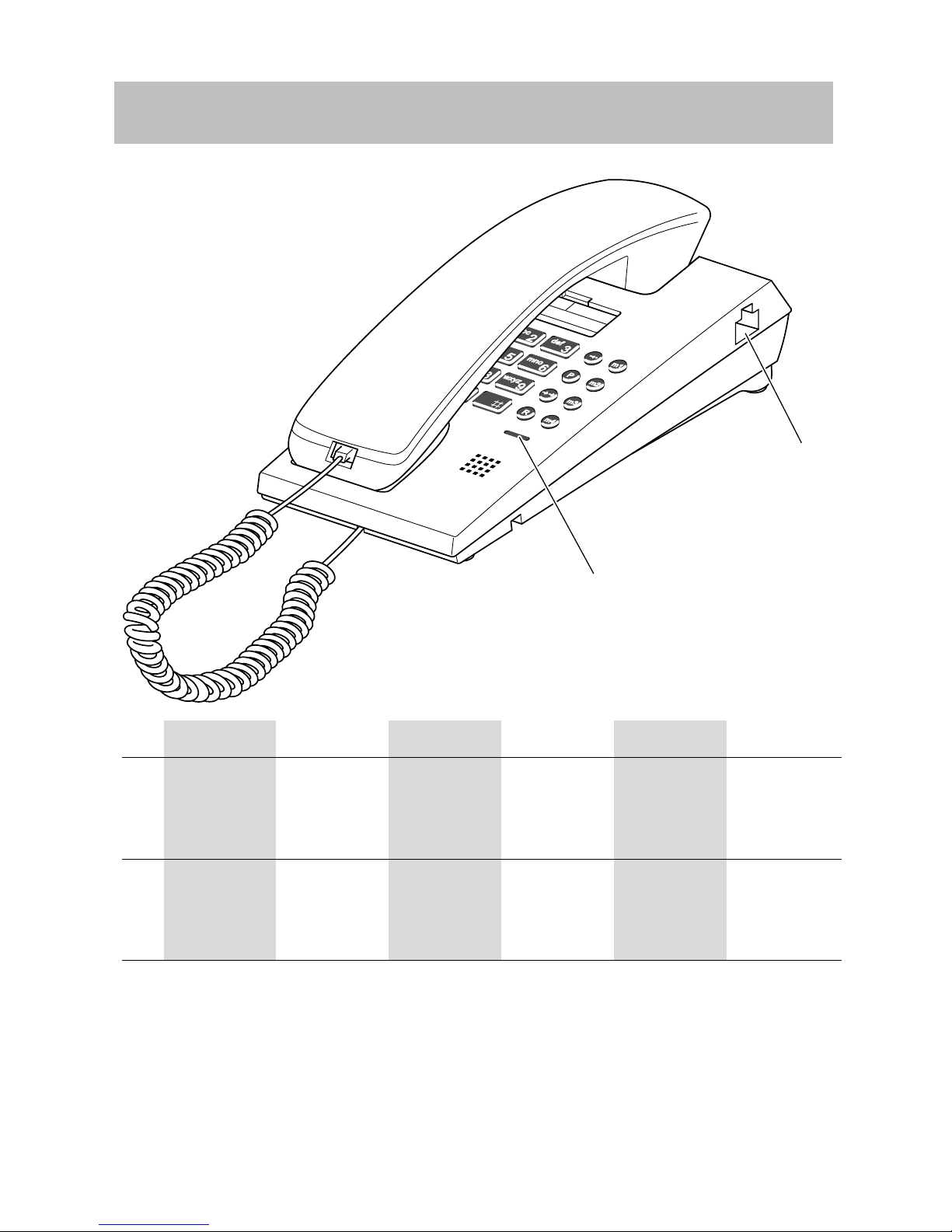

Integral E3 analog

D GB E F INL

1Modem-

an-

schluss-

buchse 1)

Modem

con-

necting

socket 1)

Conector

hembra

para

módem 1)

Raccorde-

ment du

modem 1)

Presa

modem 1) Aansluit-

bus

modem 1)

2Leucht-

dioden-

LED

display Indicador

LED Voyant

lumineux Indica-

zione

a diodi

luminosi

LED

1) nur Integral E3 analog mit Modemanschluss

only Integral E3 analog with modem connecting socket

sólo Integral E3 analog con conector para módem

uniquement pour Integral E3 analog avec raccordement de modem

solo Integral E3 analog con attacco modem

alleen Integral E3 analog met modemaansluiting

Wichtige Hinweise

Lieferumfang

Bitte kontrollieren Sie sofort nach dem Auspacken, ob alle

Teile vollständig vorhanden sind:

– Telefonapparat mit Telefonanschlusskabel

– diese Bedienungsanleitung – Beschriftungsstreifen

Telefon aufstellen

– Wählen Sie den Montageort so, dass bei voll ausgezoge-

ner Telefonschnur jegliches Telefonieren aus Feuchtzo-

nen, wie z.B. Badewanne, Dusche und Waschbecken

nicht möglich ist.

– Schützen Sie Ihr Telefon vor direkter Sonneneinstrahlung.

– Verwenden Sie für Ihr Telefon eine rutschfeste Unterlage.

Lacke oder Pflegemittel Ihrer Möbel können Stoffe enthal-

ten, die die Füße Ihres Telefons aufweichen. Die aufge-

weichten Gerätefüße könnten auf der Oberfläche der

Möbel unerwünschte Spuren hinterlassen.

Avaya kann für derartige Schäden nicht haften.

Wandmontage

Ihr Integral E3 analog ist je nach Modell auch zur Montage

an der Wand geeignet. Die Installation darf nur durch einen

Techniker erfolgen. Eine Montageanleitung mit dem Titel

„Wandmontage Telefon Integral E3“ finden Sie im Internet

www.avaya.de in unserer Dokumentendatenbank.

Modem (MFV) anschließen (Nur für die Gerätevariante

„E3 analog mit Modemanschluss“)

Passenden Stecker des Anschlusskabels in die Modem-

anschlussbuchse (1) einrasten lassen.

Beachten Sie auch die Anschlusshinweise in der Bedie-

nungsanleitung zu Ihrem Modem!

Alle Tasten auf einen Blick

wxyz

0... Zifferntaste mit Buchstaben:

Zum Wählen von Rufnummern und zum Eingeben

von Kennziffern.

Stern und Raute:

Für Sonderfunktionen.

Kurzwahl:

Zum Wählen von gespeicherten Kurzwahlnum-

mern.

PProgrammieren:

Zum Einleiten und Beenden der Programmierung.

Während des Gesprächs stummschalten des

Mikrofons.

Wahlwiederholung:

Erneute Wahl der zuletzt gewählten Rufnummer.

RRückfrage:

Leitet Rückfrage ein.

... Funktionstasten m1 bis m4:

Optional für Sonderfunktionen Ihrer Telefonanlage

(A-, B-, C-, D-Funktionen).

An einer Telefonanlage stehen Ihnen ggf. weitere, über

Kennzahlen nutzbare Funktionen zur Verfügung. Bitte be-

achten Sie hierzu die Bedienhinweise Ihrer Telefonanlage.

Leuchtdioden-Anzeige

Wenn Sie einen Anruf erhalten, blinkt die Anzeige (2). Die

Anzeige leuchtet, wenn eine Nachricht für Sie vorliegt (Ho-

tel). Sie können aber weiterhin normal telefonieren. Wenn

Sie die Nachricht abgefragt haben, erlischt die Anzeige.

Wie Sie Ihr Telefon bedienen

Jemanden

anrufen 9

wxyz

Hörer

abheben Rufnummer

eingeben

...

Gespräch

führen

Rückfrage

Gespräch

führen Rückfrage

führen zurück zum

1. Gespräch

wxyz

Rufnummer

eingeben

...

Wahlwieder-

holung

(max. 31 Ziffern) Gespräch

führen

Hörer

abheben

Kurzwahlnr.

speichern

(max. 21 Ziffern) Hörer

abheben

wxyz

Rufnummer

eingeben

ghi

Kurzwahltaste

0...9 drücken Programm.

beenden

Programm.

einleiten

z. B. ...

PPoder

Kurzwahlnr.

wählen Hörer

abheben

ghi

Kurzwahltaste

drücken

z. B.

Gespräch

führen

Tonruf-

lautstärke

und -klang

einstellen 1 Musik leise 6 Standard laut (Liefereinstellung)

2 Musik normal 7 Schnell leise

3 Musik laut 8 Schnell normal

4 Standard leise 9 Schnell laut

5 Standard normal 0 Tonruf aus 2)

Hörer

abheben

ghi

einstellen Programmierung

beenden

Programm.

einleiten

z. B.

#oder

Stumm-

schaltung Gespräch

führen Mikrofon

ausschalten Hörer wieder

einschalten

ggf.

1) Die Zeichen „*“ und „#“ können auch gespeichert werden.

2) Die zuletzt gewählte Tonrufeinstellung wird automatisch wieder eingeschal-

tet, sobald Sie einmal den Telefonhörer abheben und wieder auflegen.

Technische Daten

Leitungsschnittstelle: Analog (a/b-Ader, polungsabh.)

Stromversorgung: Über Telefonleitung

Ruffrequenz: 13 bis 70 Hz

Rufspannung: 25 Hz: > 32 Veff; 50 Hz: > 25 Veff

Schleifenstrom: Mindestens 17 mA

Signaltaste: Flash 100 ms

Wahlverfahren:

(auch

Modemanschluss)

MFV (82/82 ms)

Anschlussbuchse: Westernbuchse (UAE), s. u.

Anschlusskabel: 6/4 Western – 8/4 Western (UAE),

4-adrig, 3 m

Betriebstemperatur: 0 bis 40°C

Gewicht: ca. 410 g (ohne Telefonanschluss-

schnur)

Belegung Telefonanschlussbuchse (Unterseitenansicht) und

Modemanschlussbuchse:

1, 2, 5, 6 nicht belegt

3 a-Leitung

4 b-Leitung

1 2 3 4 5 6

Zusatzinformationen

Konformität

Wir, Avaya GmbH & Co. KG, erklären, dass das Telefon E3

analog mit den grundlegenden Anforderungen und anderen

relevanten Bestimmungen der Richtlinie 1999/5/EU (Radio

und Telekommunikation Terminal Equipment, R&TTE) über-

einstimmt.

Dieses Gerät ist zum Anschluss an analoge Schnittstellen

von Avaya-TK-Anlagen innerhalb der Europäischen Ge-

meinschaft bestimmt und erfüllt die grundlegenden Anforde-

rungen gemäß der EG-Richtlinie 1999/5/EG. (Radio und

Telekommunikation Terminal Equipment, R&TTE). Dieses

Gerät ist bauartbedingt nicht zum direkten Betrieb an

Schnittstellen öffentlicher Telekommunikationsnetze vorge-

sehen.

Falls beim Betrieb Probleme auftreten sollten, so wenden

Sie sich bitte zunächst an Ihren Fachhändler oder an Ihren

Systembetreuer.

Die vollständige Konformitätserklärung kann auf folgender

Internetadresse angefordert werden:

www.avaya.de/gcm/emea/de/includedcontent/conformity.htm

oder suchen Sie unter Index das Stichwort: Conformity.

Zusatzinformationen

Altgeräte richtig entsorgen – die Umwelt dankt es Ihnen

Mit diesem Symbol gekennzeichnete Elektro-

und Elektronik- Altgeräte können gefährliche

Substanzen für Mensch und Umwelt enthal-

ten. Sie dürfen aus diesem Grund nicht zu-

sammen mit unsortiertem Siedlungsabfall

(Hausmüll) entsorgt werden. Zur Schonung

unserer Umwelt stehen daher öffentliche

Sammelstellen für die Entsorgung der mit

diesem Symbol gekennzeichneten Elektro-

und Elektronik-Altgeräte zur Verfügung.

Um eine Verbreitung dieser Substanzen in

unserer Umwelt zu verhindern und die Be-

lastung natürlicher Ressourcen zu verrin-

gern, besteht aber auch die Möglichkeit,

am Avaya-Rücknahmesystem für ge-

brauchte Geräte teilzunehmen. Im Rah-

men dieses Systems werden die Altgeräte

einer fachgerechten stofflichen Verwer-

tung bzw. einzelne Komponenten einer

Wiederverwendung zugeführt.

Important notes

Product package

Please check that none of the parts are missing immediately

on unpacking:

– Telephone set and telephone cable

– These operating instructions – Label strips

Placing the telephone

– Select a place which will not allow using the telephone in

wet areas such as the bath tub, the shower or the wash

basin.

– Protect your telephone from direct sunlight.

– Choose a non-skid surface for your telephone. Varnish

and polish used on your furniture may contain substances

that will macerate the feet of your telephone. The macer-

ated feet of the set may leave undesirable marks on the

furniture’s surface.

Avaya cannot assume liability for such damage.

Wall mounting

Depending on the model, your Integral E3 analog is also

suitable for mounting on the wall. Installation may only be

carried out by a technician. You will find assembly instruc-

tions with the title “Wall mounted telephone – Integral E3” in

our document database on the Internet at www.avaya.co.uk.

Connecting the modem (DTMF)

(only for model “E3 analog with modem socket”)

Let corresponding plug of connecting cable engage in the

modem socket (1).

Also observe the information on connection contained in the

operating manual of your modem!

All the keys at a glance

wxyz

0... Number key with letters:

For dialing call numbers and entering codes.

Star and hash:

For special functions.

Abbreviated code dialling:

To dial stored abbreviated call numbers.

PProgramming:

To start and end programming Microphone mute

during the call.

Redial:

Redials the number called last.

RRefer-back:

Triggers a refer–back call.

... Function keys m1 to m4:

Optional for special functions of your telephone

system (A-, B-, C-, D-functions).

There may be more functions available on your telephone

system via codes. Please refer to the operating instructions

of your telephone system.

LED display

The LED (2) flashes when you receive a call. The LED is lit

when there is a message for you (hotel). You can, however,

continue to use your telephone in the usual manner. The

LED goes out after you have played back the message.
