Aqua Medic C02 Bubble counter User manual

Blasenzähler

Bedienungsanleitung D

Mit dem Kauf dieses Blasenzählers haben Sie sich für ein Qualitätsgerät entschieden. Er ist speziell

für den aquaristischen Gebrauch ent ickelt orden und von Fachleuten erprobt.

AB Aqua Medic GmbH

Ge erbepark 24, 49143 Bissendorf, Germany

___________________________________________________________________________________________

Blasenzähler mit integriertem Rückschlagventil und stabiler Halterung. Der Blasenzähler kann mit

fast allen auf dem Markt befindlichen CO2-Systemen kombiniert erden.

Der Blasenzähler muss so montiert erden, dass er unbedingt drucklos bleibt. Das Einstellventil

(Nadelventil) muss daher in jedem Fall z ischen CO2-Flasche und dem Blasenzähler montiert erden.

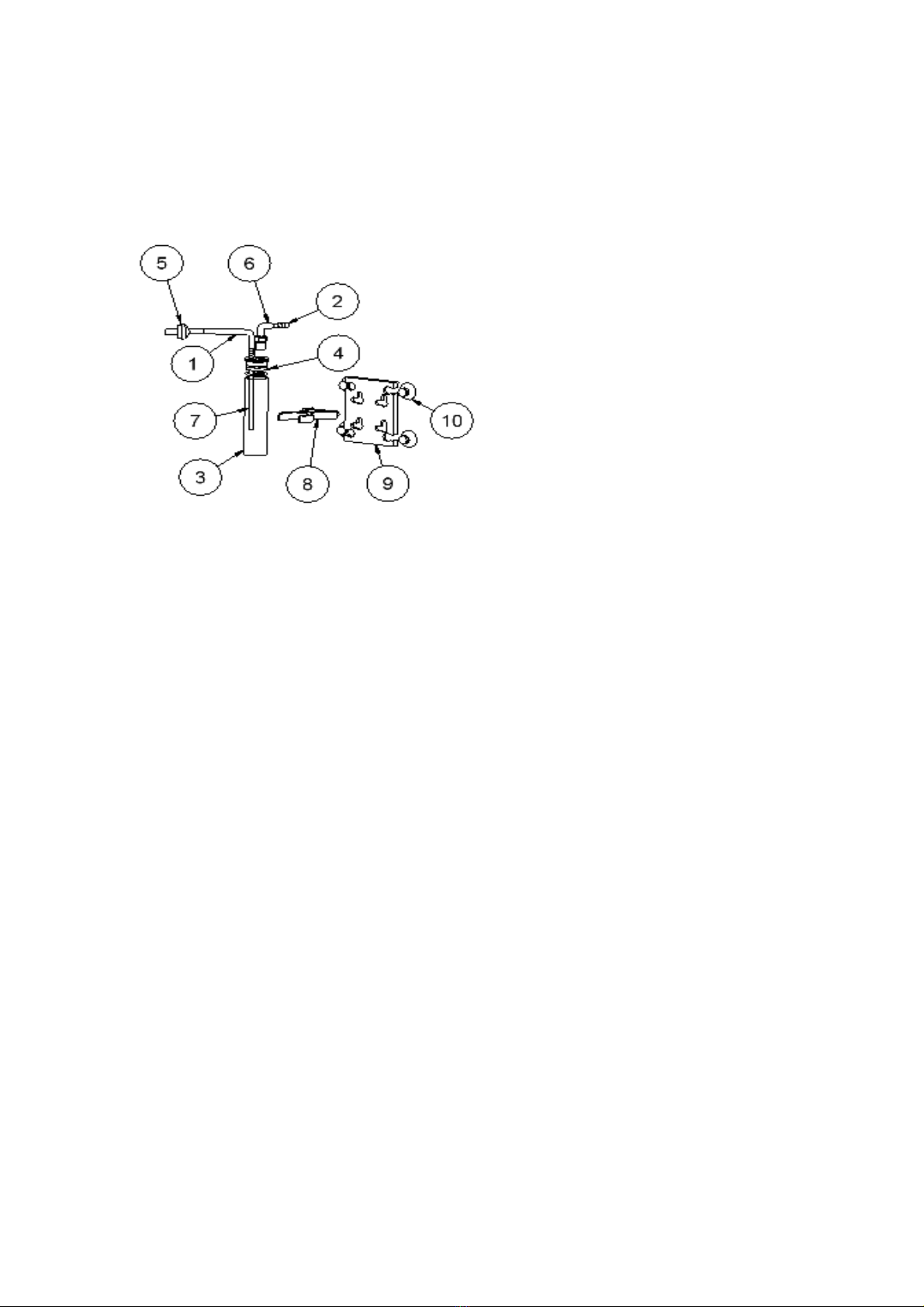

1. Lieferumfang

1. CO2-Zulauf von der CO2-Flasche

2. CO2-Ablauf zum Aquarium/CO2-Reaktor

3. Transparentes Zählrohr

4. Stopfen PG mit Anschlüssen

5. Rückschlagventil

6. Anschlussverschraubung 1/8” 90°

7. Blaseneinleitungsröhrchen

8. Halteklammer

9. Halteplatte

10. Gummisauger

Verfügbare Ersatzteile: siehe .aqua-medic.de.

2. Anschlüsse

-Zulauf: 6/4 mm Schlauch. Er ird an den Stutzen angeschlossen, an den das innere Plexiglasrohr

(Einleitungsrohr, 7) angeschlossen ist (1).

-Ablauf: 6/4 Schlauch. Er ird an den Stutzen mit dem Rückschlagventil

angeschlossen (2).

. Montage

Die Halteplatte des Blasenzählers ird an geeigneter Stelle an der Aquarienverkleidung oder der

Wand befestigt. Dies kann mit den Gummisaugern an einer Glasscheibe oder mit Schrauben an einer

Wand geschehen. Der Blasenzähler ird geöffnet und 1/3 mit Wasser gefüllt, ieder verschlossen

und vorsichtig in die Halterung gedrückt. Dabei muss unbedingt darauf geachtet werden, dass

der obere Rand des Zählrohres und der O-Ring des Stopfens trocken sind. Ansonsten ist

keine Dichtigkeit gewährleistet.

Wenn beide Schläuche angeschlossen sind und die Verbindung z ischen CO2-Reaktor und der CO2-

Flasche hergestellt ist, kann der CO2-Zufluss geöffnet erden. Die CO2-Blasen treten jetzt sichtbar

am Plexiglasrohr aus und die Blasenzahl kann am Nadelventil eingestellt erden.

4. Wartung

Wenn das Wasser im Blasenzähler verdunstet ist, muss es erneuert erden.

5. Garantie

AB Aqua Medic GmbH ge ährt eine 24-monatige Garantie ab Kaufdatum auf alle Material- und

Verarbeitungsfehler des Gerätes. Als Garantienach eis gilt der Original-Kaufbeleg. Während dieser

Zeit erden ir das Produkt kostenlos durch Einbau neuer oder erneuerter Teile instand setzen

(ausgenommen Frachtkosten). Im Fall, dass ährend oder nach Ablauf der Garantiezeit Probleme

mit Ihrem Gerät auftreten, enden Sie sich bitte an Ihren Fachhändler.

Diese Garantie gilt nur für den Erstkäufer. Sie deckt nur Material- und Verarbeitungsfehler, die bei

bestimmungsgemäßem Gebrauch auftreten. Sie gilt nicht bei Schäden durch Transporte oder

unsachgemäße Behandlung, Fahrlässigkeit, falschen Einbau so ie Eingriffen und Veränderungen, die

von nicht-autorisierten Stellen vorgenommen urden.

AB Aqua Medic GmbH haftet nicht für Folgeschäden, die durch den Gebrauch des Gerätes entstehen.

AB Aqua Medic GmbH - Gewerbepark 24 - 4914 Bissendorf/Germany

- Technische Änderungen vorbehalten – Stand 04/2017

Aktuelle Anleitungen stehen zum Do nload unter .aqua-medic.de bereit.

Blasenzähler

Operation Manual ENG

In purchasing this unit, you have selected a top quality product. It has been specifically designed for

aquarium use and has been tested by experts.

AB Aqua Medic GmbH

Ge erbepark 24, 49143 Bissendorf, Germany

__________________________________________________________________________________________

Bubble counter ith integrated non-return valve and a strong mounting plate. The bubble counter

can be combined ith most CO2-units on the market.

The bubble counter has to be mounted in a ay that it is al ays ithout pressure. The needle valve

has to be mounted bet een the CO2-bottle and the bubble counter.

1. Content

1. CO2-inflo from the CO2-bottle

2. CO2-outflo to the aquarium/CO2-reactor

3. Transparent counter tube

4. Scre cap PG ith connections

5. Non-return valve

6. Connection fitting 1/8” 90°

7. Bubble inlet tube

8. Holding clamp

9. Holding plate

10. Rubber sucker

Available spare parts: Please refer to .aqua-medic.de.

2. Connections

-Inflo : flexible tube, 6/4 mm diameter. It is connected to the fitting ith the

transparent acrylic pipe (7), going to the bottom of the counter (1).

-Outflo : flexible tube, 6/4 mm diameter. It is connected to the port ith the

connection fitting (2).

. Installation

The mounting plate of the bubble counter is fixed to the all or aquarium stand, near the CO2-bottle.

It can either be mounted ith the rubber suckers on a glass plate (aquarium) or directly ith scre s

on the all. The bubble counter is then opened carefully, filled for 1/3 ith ater, closed again and

carefully pressed into the holder. Take care to keep the O-ring of the plug and the top part of

the transparent counter tube dry. If these parts are wet, the counter will not be CO2-tight.

If both tubes are connected to the CO2-reactor and the pressure bottle, the needle valve can be

opened. No , bubbles can be seen and counted at the bottom of the thin acrylic tube. The quantity

of the bubbles can be adjusted at the needle valve.

4. Maintenance

If the ater in the bubble counter is evaporated, it has to be refilled.

5. Warranty

Should any defect in materials or orkmanship be found ithin 24 months of the date of purchase

AB Aqua Medic undertakes to repair, or at our option replace, the defective part free of charge –

al ays provided the product has been installed correctly, is used for the purpose that as intended

by us, is used in accordance ith the operating instructions and is returned to us carriage paid. Proof

of Purchase is required by presentation of the original invoice or receipt indicating the dealer’s name,

the model number and date of purchase. This arranty may not apply if any model or production

number has been altered, deleted or removed, unauthorised persons or organisations have executed

repairs, modifications or alterations, or damage is caused by accident, misuse or neglect. Please note

that the product is not defective under the terms of this Warranty here the product, or any of its

component parts, as not originally designed and / or manufactured for the market in hich it is

used. These statements do not affect your statutory rights as a customer.

AB Aqua Medic GmbH - Gewerbepark 24 - 4914 Bissendorf/Germany

- Technical changes reserved –04/2017

Current manuals are available for do nload at .aqua-medic.de.

Blasenzähler

Mode d’emploi F

En acquérant ce matériel, vous avez choisi un produit de qualité supérieure. Il a été spécifiquement

conçu dans un but aquariophile et approuvé par des experts.

AB Aqua Medic GmbH

Ge erbepark 24, 49143 Bissendorf, Allemagne

__________________________________________________________________________________________

Compteur de bulles avec clapet anti-retour incorporé et support stable. Il peut être associé avec la

quasi totalité des systèmes de CO2 disponibles sur le marché.

Le compteur de bulles doit être installé de manière à ce qu’il reste toujours sans pression. La soupape

de réglage doit donc toujours être installée entre la bouteille de CO2 et le compteur de bulles.

1. Composition des éléments

1. CO2-Arrivée de la bouteille de CO2

2. CO2-Écoulement vers l’aquarium/ CO2 Reaktor/Réacteur

3. Tube transparent de comptage

4. Bouchon avec raccords

5. Clapet anti-retour

6. Vissage de raccord, 1/8“ 90°

7. Tube d’arrivée des bulles

8. Pince support

9. Plaque support

10. Ventouses

Pièces de rechange disponibles: voir sous .aqua-medic.de.

2. Raccords

-Arrivée: tuyau 6/4 mm. Il est raccordé au manchon, auquel est relié le tube intérieur en plexiglas

(tube d’arrivée des bulles, 7) et l’arrivée de la bouteille (1).

-Écoulement: tuyau 6/4. Il est relié au manchon avec le vissage de raccord (2).

. Montage

La plaque support du compteur de bulles est fixée en un endroit approprié du meuble de l’aquarium

ou du mur. Ceci peut être effectué avec les ventouses sur une des vitres de l’aquarium ou avec des

vis sur un mur. Le compteur de bulles est ouvert et rempli au 1/3 avec de l’eau, puis refermé et

délicatement pressé dans le support. Ce faisant il faut absolument veiller à ce que le bord

supérieur du tube de comptage et le joint du bouchon soient secs. Sinon l’étanchéité n’est

pas garantie.

Lorsque les deux tuyaux sont raccordés et la liaison vers le CO2-Reactor/Réacteur et la bouteille de

CO2 est réalisée, l’arrivée de CO2 peut être ouverte. Les bulles de CO2 sortent maintenant du tuyau

de plexiglas et il est possible de régler le nombre de bulles avec la soupape de réglage.

4. Entretien

Lorsque l’eau dans le compteur de bulles est évaporée, il faut la remplacer.

5. Garantie

AB Aqua Medic GmbH assure une garantie de 24 mois à partir de la date de l’achat sur tous les

défauts de matériaux et d’assemblage de l’appareil. Elle ne couvre pas les pièces d’usure comme le

tube UV-C ou la gaine de quartz. Le ticket de caisse original sert de preuve d’achat.

Durant cette période l’appareil est remis gratuitement en état par échange de pièces neuves ou

rénovées (hors frais de transport). Si durant ou après la durée de la garantie des problèmes

apparaissent avec l’appareil adressez vous à votre revendeur.Cette garantie n’est valable que pour

le premier acheteur. Elle ne couvre que les défauts de matériaux ou de fabrication, qui peuvent

apparaître dans le cadre d’une utilisation normale. Ainsi ne sont pas couverts des dommages liés au

transport, à une utilisation inadaptée, à la négligence, à une mauvaise installation ou des

manipulations et des modifications effectuées par des personnes non autorisées. AB Aqua Medic n’est

pas responsable pour les dommages collatéraux pouvant résulter de l’utilisation de l’appareil.

AB Aqua Medic GmbH - Gewerbepark 24 – 4914 Bissendorf/Allemagne

- Sous réserve de modifications techniques – 04/2017

Les modes d’emploi actuels sont disponibles sur .aqua-medic.de.

Blasenzähler

Handleiding NL

Door de aankoop van deze bellenteller heb je een k aliteitsproduct gekozen. Het is specifiek

ont orpen voor aquarium gebruik en getest door professionals.

AB Aqua Medic GmbH

Ge erbepark 24, 49143 Bissendorf, Germany

__________________________________________________________________________________________
