Allegion Falcon 25-WDC User manual

*640060-00*

640060-00

Concealed Vertical Rod Exit Device

Dispositivo de salida con varilla vertical oculta

Appareil de sortie de la tige verticale couverte

25-WDC

Installation Instructions

Instrucciones de Instalación

Notice d’installation

#10-24

2" (51 mm)

Use to lock down pushbar

Utilícela para asegurar

hacia abajo la barra de

empuje

Utilisé pour verrouiller la

barre antipanique

Dogging Key

Llave del trinquete

Œillet vissé

Printed in U.S.A.

640060-00 Rev. 01/14-e

Customer Service Servicio al cliente Service à la clientèle

1-877-671-7011 www.allegion.com/us

3Mark 4 Holes

Marque 4 orificios

Marquer 4 orifices

Plastic template

Plantilla de plástico

Gabarit en plastique

¹⁄₈" (3 mm) X 1" (25 mm)

RHR Shown

Se Muestra el RHR

RHR Illustré

RHR LHR

Device

4³⁄₈"

(111 mm)

Prepare 4 Holes

Prepare 4 orificios

Préparer les 4 orifices

Device

Dispositivo

Dispositif

Rod

Barra

Tige

2³⁄₄"

(70 mm)

If sexbolts are in box, see Sexbolt Preparation on page 7

Si los pernos macho-hembra se encuentran en la caja,

consulte preparación de pernos macho-hembra en la página 7

Si les colonnettes sont dans la boîte, voir

« Préparation de colonnette » à la page 7

See “Door Frame

Preparation” on page 8

Consultar "Preparación

del Marco de la Puerta"

en la página 8

Voir « Préparation du

Cadre de porte »

à la page 8

Install Top Strike & Release Bracket

Instale el cerrojo en la parte superior y libere

la ménsula

Installer la gâche supérieure et le support

de dégagement

If Installing Trim,

Go To Trim Instructions

Si instala la moldura,

vaya a las instrucciones

de moldura

Si installation d'une

garniture, voir «Instructions

de Garniture »

Trim

Moldura

Garniture

Mark Vertical Center Line (C

L )

Marque la línea central vertical (C

L )

Marquer l'axe vertical (C

L )

Mark Device Center Line (C

Marque la línea central del dispositivo (C

Marquer l'axe du dispositif (C

¹⁄₈" (3 mm)

⁷⁄₁₆" (11 mm)

6' 8"

7' 0"

7' 2"

7' 6"

7' 10"

8' 0"

8' 6"

8' 10"

9' 0"

9' 6"

9' 10"

10' 0"

–

10"

–

Height

Altura

Hauteur

Prepare Top Rod Length

Preparar la longitud de la barra en la parte superior

Préparer la longueur de la tige supérieure

Drill New Hole, if Necessary

Perforar un orificio nuevo, si es necesario

Percer un nouvel orifice si nécessaire

Attach Top Rod to Latch

Fijar la barra superior al seguro

Fixer la tige supérieure au verrou

*Do not cut threaded end of top rod

*No Cortar el Etremo Roscado de la Barra Superior

*Ne pas Couper L'embout Fileté de la Tige Supérieure

Extension Required

Extensión que se Requiere

Longueur Nécessaire

*Rod Cut Required

*La barra Requiere Corte

*Coupe de Tige Nécessaire

Place Top Latch, Centerslide and Bottom Latch in

Door Cavity

Colocar el seguro en la parte superior, deslizamiento

central y seguro en la parte inferior en cavidad de

la puerta

Placer le verrou supérieur, coulisseau et verrou

inférieur dans l'encoche de porte

Bend

Flexionar

Plier

¹⁄₈" (3 mm) X 1" (25 mm)

Thread Rods onto Centerslide

Barras roscadas en la corredera central

Filets de tige sur le coulisseau

¹³⁄₃₂" (10 mm)

Through / Pasante / Par

Turn Clockwise

Gire en el sentido de

las manecillas del reloj

Tourner dans le sens des

aiguilles d'une montre

¹⁄₈" (3 mm) X 1" (25 mm)

Prepare Bottom Latch Holes

Preparar los orificios para el seguro en

la parte inferior

Préparer les orifices du verrou inférieur

Skip for LBR

Sáltese para LBR

Passer pour LBR

No Gap

Sin espacio

Aucun écart

Attach Door to Frame

Fijar la puerta al marco

Fixer la porte au cadre

Adjust Center Slide with Latch Fully Extended

Ajustar el cerrojo central con el seguro extendido

totalmente

Ajuster le coulisseau central en déployant

complètement le verrou

See “Bottom Strike

Preparation” on page 8

Consulte "Preparación de

Cerrojo en la Parte Inferior

de la Puerta" en la Página 8

Voir « Préparation de la Gâche

de Porte » à la Page 8

Skip for LBR

Sáltese para LBR

Passer pour LBR

Grout Strike Into Floor

Aplique mezcla para juntas para colocar la cerradura

en el piso

Encavure du plancher pour gâche

Exit Device Side of Door

Lado de Dispositivo de Salida

Côté de Appareil de Sortie

Strike

Placa hembra

Gâche

¹⁄₈"

(3 mm)

Must drop down

Debe estar hacia abajo

Doit s'abaisser

Minimum / Minimo

EL/EA

5¹⁄₄"

(133 mm)

7¹⁄₂"

(191 mm)

1¹⁄₂” (38 mm)

Recommended/Recomendado/Recommandé

If Necessary, Cut Device

Si necessario, corte la aparato

Si nécessaire, couper le l'appareil

Must stay retracted

Debe permanecer retraída

Doit demeurer rétractée

Lift Up

Elevar

Soulevé

¹⁄₂" (13 mm)

aExtend latch

Extender el seguro

Verrou déployé

Must stay retracted

Debe permanecer retraída

Doit demeurer rétractée

Verify Latch Extension

Verificar la extensión del seguro

Vérifier le déploiement du verrou

Cover Plate Flush

Alineación de la Placa

de la Cubierta

Plaque-couvercle Encastrée

Door Puerta Porte

Jamb

Jamba

Montant

Jamb

Jamba

Montant

No Gap

Sin espacio

Aucun écart

Verify Latch Retraction

Verificar la retracción del seguro

Vérifier la rétraction du verrou

LHR

RHR

Always toward bottom

Siempre la parte inferior hacia abajo

Toujours vers le bas

Mark and Prepare 2 Holes

Marque y prepare 2 orificios

Marquer et préparer 2 orifices

¹⁄₈" (3 mm) x 1" (25 mm)

Thru-bolting Trim

Moldura con apernado

Vissage transversal

de garniture

Surface Mount

Montaje de la superficie

Montage en surface

If Necessary, Adjust per Steps 22 and 23

Si es necesario, ajústelo conforme los pasos 22 y 23

Régler aux étapes 22 et 23 si nécessaire

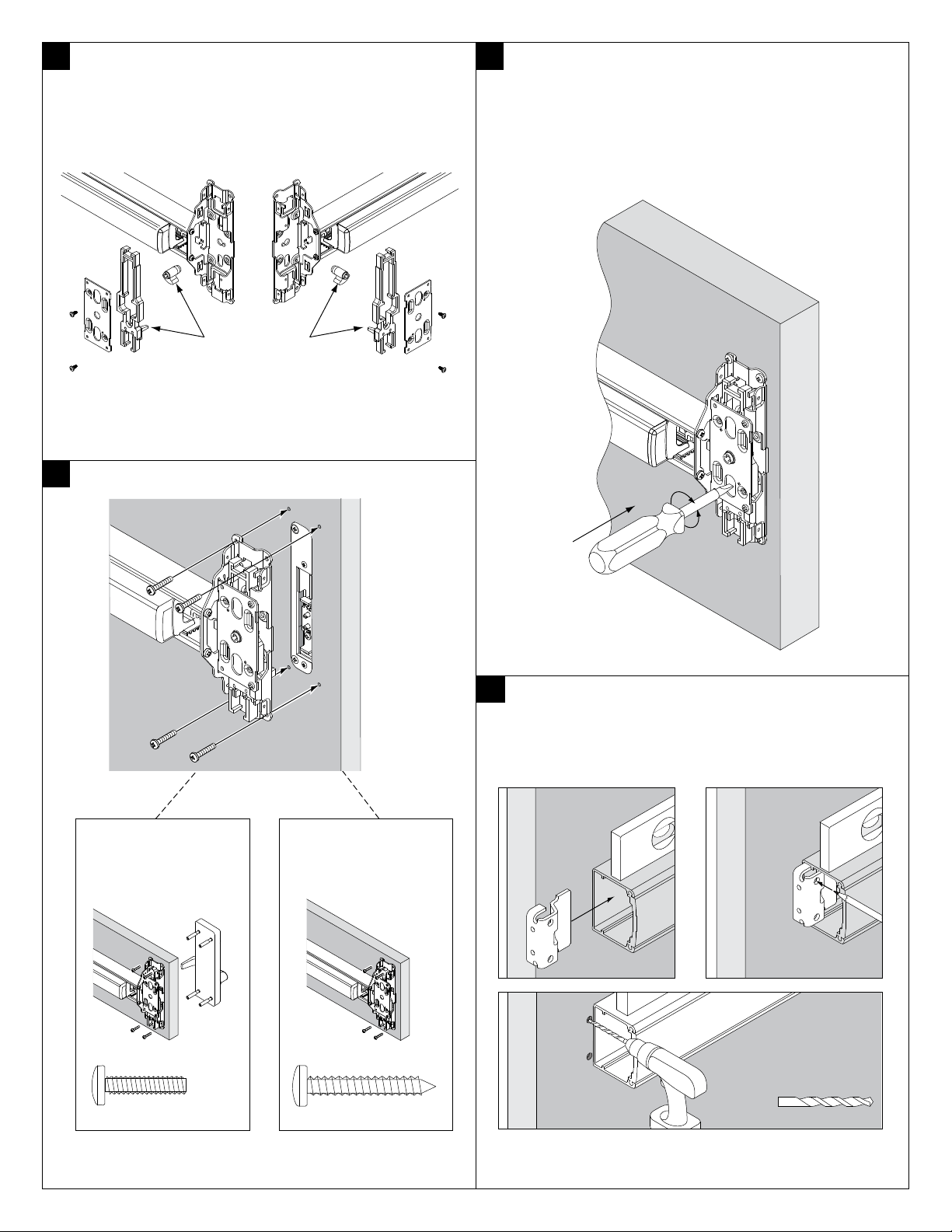

If Necessary, Reverse Handing

Si es necesario, invierta el manejoIf

Inverser l'assemblage si nécessaire

aPosition pushbar guide

Posición en la Guía de

la Barra de Empuje

Guide de Positionnement

de la Barre Antipanique

Install Cover

Instale la Cubierta

Installer le Couvercle

Rod

Barra

Tige

425 (#10-24)

Sexbolt

Perno macho-hembra

Colonnette

1" (25 mm)

2" (51 mm)

#25 x #10-24

1" (25 mm)

⁵⁄₈"

(16 mm) ¹⁄₂" (13 mm)

¹⁵⁄₁₆" (24 mm)

1¹⁄₂"

(38 mm)

³⁄₄" (19 mm)

1¹⁄₂" (38 mm)

³⁄₄"

(19 mm)

¹³⁄₃₂"

(10 mm)

through

pasante

par

#10-24

countersink

avellanador

fraisure

Door stop

Paro de la puerta

Arrêt de porte

Bottom Strike Floor Cavity

Cavidad del suelo del cerrojo inferior

Encoche de plancher inférieure pour gâche

Door Frame Preparation

Preparación del Marco de la Puerta

Préparation du Cadre de Porte

Bottom Strike Preparation

Preparación del Cerrojo en la Parte Inferior

Préparation de la Gâche Inférieure

425

Sexbolt

Preparation

!If sexbolts are in box, during steps 5 and 28 prepare holes

and install them as shown below.

Si los pernos macho-hembra se encuentran en la caja

durante los pasos 5 y 28 prepare los orificios e instálelos

como se muestra a continuación.

Si les colonnettes sont dans la boîte lors des étapes 5

et 28, préparer les orifices et installez-les comme illustré

ci-dessous.

425

Perno macho-hembra

Preparación

425

Colonnette

Préparation

¹⁄₄" (6 mm)

X 4

1³⁄₈"

(35 mm)

Rod

Barra

Tige

Strike

Placa hembra

Gâche

Exit Device Side of Door

Lado de Dispositivo de Salida

Côté de Appareil de Sortie

Deep

Profundo

Profundeur

¹⁵⁄₁₆"

(24 mm)

Door

Puerta

Porte

¹⁄₁₆"

(2 mm)

1³⁄₁₆"

(30 mm)
