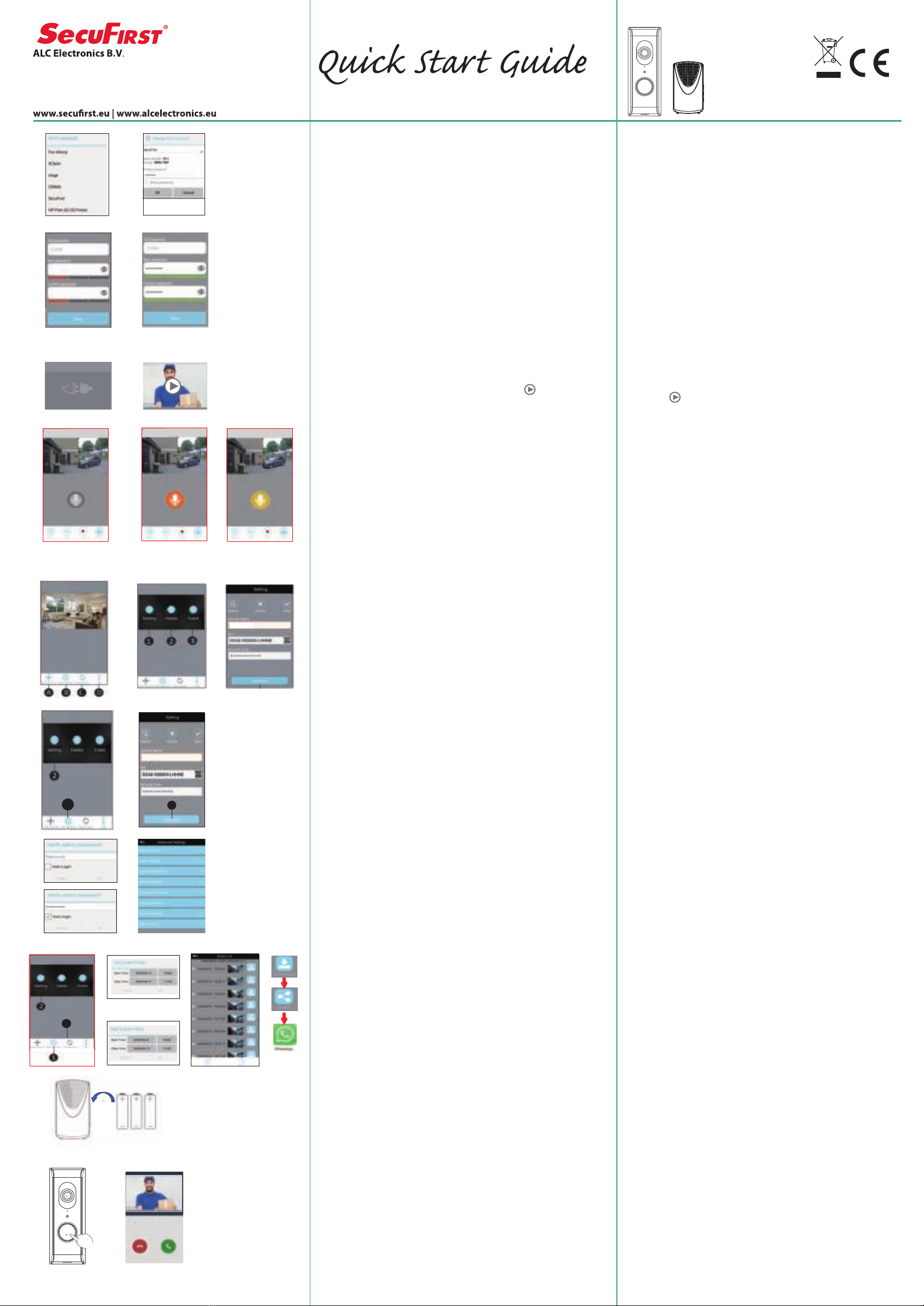

Model: DID701
Wi-Fi Doorbell With Camera
ENNL
2.
3.
5.
6.
8.
7.
4.
1. Box Content 1. Box Content
Remove the rubber cover (2.7) on the backside of the Wi-Fi doorphone.Connect the adapter (1,,,,)
with the extension cord (1,,,).Use the screwdriver to punch a hole into the rubber cover.
Insert the extension cord through the rubber cover.Connect the extension cord to the wi
doorphone (V+ red wire, V- black wire). After that, insert the adapter into the power socket.
Close the rubber cover again (2.7).
Note, dont connect an internet cable during the installation.
2. Product Overview
Ericssonstraat 2
5121 ML Rijen The Netherlands
Tel:+0031 (0)85 00 80 888
1x Wi-Fi Doorphone With Camera
1x Wireless Doorchime
1x 15°Bracket
1
x
Ethernet Cable (Optional Use)
1x Quick Start Guide
1x Extension Cable For Adaptor
1x Adaptor 12V DC /1A
1x Position card
1x Screw Pack With Screw Driver
2x Window security sticker
16 GB
1x Micro SD Card 16GB
(Pre-installed In The Camera)
Black
Red
2.1 Lens
2.2
Microphone
2.3
Day/Night Sensor (Automaticly)
2.4
Push Button
2.5
Loudspeaker
2.6
Micro SD Card Slot (Inside The Housing)
2.7
Rubber Cover For Wiring
2.9 Loudspeaker
2.10 Volume Settings
2.11 Melody Settings
2.12 Settings
2.13 Wall mount holes
2.14 Battery compartment (3x AA batt. Excl.)
2.10
2.9
2.11
2.12
2.13
2.14
2.1
2.2
2.3
2.4
2.5 2.6 2.7
2.8
1
2
3
4
1
234
Reset
3. Connections Wi-Fi doorphone
3.1
3.2
3.3
3.4
3.5
Connection for electrical lock (C1 + C2 / 0V).
Adapter connection (V+, V- / 12V 1A)
V+ = Red Wire V- = Black wire
Note, pay attention to connect correctly!!!
RJ45 internet cable connection (TD-, TD+, RD-, RD+)
TD- = Internet cable, Orange color wire
TD+ = Internet cable, Orange / White color wire.
RD- = Internet cable, Green color wire.
RD+ = Internet cable, Green / White color wire.
Reset button (Hold for 10 seconds)
Connection Wired Chime indoor (B1, B2 / 0V)It's only possible to connect
a Mechanical Chime which is powered by an 8V AC transformer.
The separet power supply is AC, so it doesnt matter which wire goes to B1 and B2.
Note, wired internet only works when you rstly connect the internet cable to the
Wi-Fi doorphone and router. After that, insert the adapter in the socket.
5.
8.
Set the Wi-Fi doorphone into the installation mode.
Press and hold the reset button (3.1) for 10 seconds, while the power adapter is
connected to the power socket. After that, wait 1 minute before continue the installation.
Download the app "SecuFirst HD Professional Edition" from the Google Play Store
(Android) or Apple Store (iOS)
For Android smart devices:
7.
Android
iOS
App Wi-Fi Doorphone: SecuFirst HD Professional Edition
Login information Wi-Fi Doorphone.
New Security password:
New Admin password:
DID Code WiFi doorphone: DGAE -...........
Helpdesk SecuFirst:
E-mail: info@securst.eu
Telephone: 0031 (0)85 00 80 888
DID:DGAE................
QR CODE
DID701 Doorphone
4. Preparation before installation on your smart device.
To install this Wi-Fi doorphone you need to prepair the following information:
Your own Wi-Fi name, and your own Wi-Fi password.
The Wi-Fi doorphone must be registered on your own Wi-Fi network during
this installation.
Please note, it is our help desk number 1 problem that customers enter their own
Wi-Fi network password incorrectly during this installation. The result is that the
camera cannot connect and will not display an image.
Check your Wi-Fi password carefully (on the back of the router / own documentation).
* Think of a new security password and document it carefully.
Security password: Provides access to live video images from your Wi-Fi doorphone.
During the installation with the app you will be asked to change this password.
Make up this passwords in advance to move faster through the installation.
The new password need to contain:
A) At least 12 characters. B) At least one capital letter (Example: A)
C) At least one lowercase letter (Example: a). D) At least one digit (Example: 1).
E) At least one reading sign (Example:!).
During the installation, keep your phone or tablet close to the Wi-Fi Doorphone
(max. 1 meter)
First install digitally on the app, then mount the Wi-Fi doorphone to your front door.
We strongly advise to rstly digital install the Wi-Fi doorphone inside your house.
After the installation is complete,you can mount the hardware.
4.2
4.1 *
4.4 *
4.3 *
Open the app "SecuFirst HD Professional Edition" and tab "Press to add new system".
The app will request you to turn on and o some connections, depending on the current
settings of your phone.
* Location: On (Only needed during the installation for better seaching preformance of the
wi networks).
* Wi-Fi: On
* Mobile data: O
Tab "Smart Setup"
Tab "Conrm" if the push button LED of the wi doorphone is ashing.
Tab "Allow" to enable buetooth on your smart device.
The app will show the founded camera. Tab on the "DID701 Doorphone"number to select.
For iOS smart devices:
Open the app "SecuFirst HD Professional Edition" and tab "Smart Setup".
The app will request you to turn on and o some connections, depending on the current
settings of your phone.
* Location: On (Only needed during the installation for better seaching preformance of the
wi networks).
* Wi-Fi: On
* Mobile data: O
* Bluetooth: On
Tab "New Device"
Tab "Conrm" if the push button LED of the wi doorphone is ashing.
The app will show the founded camera. Tab on the "DID701 Doorphone."number to select.
1. Doos inhoud
2. Product overzicht
3. Connector Wifi Deurbel
Voorbereiding op de installatie van Wifi Deurbel op uw telefoon.
2.1
2.2
2.3
2.4
2.5
2.6
2.7
Lens
Microfoon
Dag/Nacht Sensor (Automatisch)
Drukknop
Luidspreker
Micro sd kaart slot (Zijkant in de behuizing)
Rubber klepje voor draden doorvoer
3.1 Reset knop (houd deze 10 seconden ingedrukt)
3.2 Aansluiting voor een elektisch deurslot (C1 + C2 / 0V).
3.3 RJ45 internet kabel aansluiting (TD-, TD+, RD-, RD+).
Let op, een internetkabel heeft 8 aders. De wif deurbel heeft er 4 aders nodig.
TD- = Internet kabel, Oranje gekleurd draadje
TD+ = Internet kabel, Oranje / Wit gekleurd draadje
RD- = Internet kabel, Groen gekleurd draadje
RD+ = Internet kabel, Groen / Wit gekleurd draadje
Let op, bedraad internet werkt alleen als u de internetkabel aan sluit op de wi
deurbel en router.Daarna pas de adapter in het stopcontact plaatsen.
3.4 Adapter aansluiting (V+, V- / 12V 1A)
V+ = Rode draad V- = Zwarte draad
Let op, sluit dit niet verkeerd aan!!!
Aansluiting bedraden gong in huis (B1, B2 / 0V contact) U kunt alleen een mechanische
gong met eigen 8V AC beltrafo aansluiten op de wi deurbel.
Doordat de voeding AC is, maakt het niet uit welk draadje op B1 of B2 gaat.
Om deze wi deurbel te installeren dient u de volgende gegevens paraat te hebben:
* Uw eigen wifi naam, en uw eigen wifi wachtwoord.
De wi deurbel moet tijdens deze installatie worden aangemeld op uw eigen wi netwerk.
Let op, het is onze helpdesk probleem nummer 1 dat klanten hun eigen wi netwerk
wachtwoord verkeerd invullen tijdens deze installatie. Het resultaat is dat de camera niet kan
verbinden en geen beeld zal weergeven. Controleer uw wi wachtwoord zorgvuldig
(achterop de router / eigen documentatie).
Beveiligingswachtwoord: Geeft toegang tot live video beelden van uw wi deurbel.
Tijdens de installatie met de app zal u gevraagd worden om het wachtwoord aan te passen.
Bedenk alvast dit wachtwoord om sneller door de installatie te gaan.
Het beveiligingswachtwoord moeten voldoen aan een aantal eisen:
A) Minimaal 12 karakters. B) Minimaal één hoofdletter (Voorbeeld: A)
C) Minimaal één kleine letter (Voorbeeld: a). D) Minimaal één cijfer (Voorbeeld: 1).
E) Minimaal één leesteken (Voorbeeld: !).
Tijdens de installatie dient uw telefoon of tablet maximaal 1 meter afstand te zijn van de
wi deurbel.
* Eerst digitaal installeren op de app, daarna pas ophangen bij uw voordeur. U doet er verstandig
aan om de wi deurbel eerst binnen aan de tafel digitaal te installeren met de app. Pas daarna
de wi deurbel ophangen bij uw voordeur.Alle gegevens blijven gewoon opgeslagen in de
wi deurbel na digitale installatie,ook als de adapter daarna uit de stroom wordt gehaald.
Verwijder het rubber klepje (2.7) aan de achterzijde van de wi deurbel.
Verbind de adapter (1,,,,) en verleng kabel (1,,,,,) met elkaar.
Prik met de schroevendraaier een klein gaatje in het rubber klepje. Voer de verleng kabel door
het gaatje heen.Sluit de verleng kabel aan op de wi deurbel (rode draad V+, zwarte draad V-)
en plaats DAARNA de stekker in het stopcontact. Plaats het rubber klepje (2.7) weer terug.
Let op,GEEN internet kabel aansluiten tijdens de installatie.
Plaats de wi deurbel in installatie mode door middel van de reset knop (3.1) voor 10 seconden
ingedrukt te houden,terwijl de adapter is aangesloten in het stopcontact. U zult een stem ter
bevestiging horen, dat de wi deurbel gereset zal worden. Wacht 1 minuut, de stem geeft aan
dat u verder kunt gaan.
Download de app "Securst HD Professional Edition" van de Google play store (Android)
of Apple store (iOS).
Voor Android smart toestellen:
* Bedenk alvast een nieuw beveiligingswachtwoord en documenteer deze zorgvuldig.
Voor Android smart toestellen:
Open de app "Securst HD Professional Edition" en tik op "Press to add new system".
De app zal u vragen tijdens de installatie een aantal verbindingen aan of uit te zetten,
afhankelijk van de huidige instellingen.
* Locatie: AAN (Dit is alleen nodig tijdens de installatie, de wi netwerken worden hierdoor
beter gevonden met de app)
* Wi: AAN
* Mobiele Data: UIT
Tik op "Smart Setup".
Tik op "Conrm" als het drukknop lampje van de wi deurbel knippert.
Tik op "Allow" om de Bluetooth aan te zetten op uw smart apparaat.
De app laat u de zoek resultaten zien.
Tik op het "
DID701 Doorphone
" om deze te selecteren.
Voor iOS smart toestellen:
Open de app "Securst HD Professional Edition" en tik op "Smart Setup".
De app zal u vragen tijdens de installatie een aantal verbindingen aan of uit te zetten,
afhankelijk van de huidige instellingen.
* Locatie: AAN (Dit is alleen nodig tijdens de installatie, de wi netwerken worden hierdoor
beter gevonden met de app)
* Wi: AAN
* Mobiele Data: UIT
* Bluetooth: Aan
Tik op "New Device"
Tik op "Conrm" als het drukknop lampje van de wi deurbel knippert.
De app laat u de zoek resultaten zien.
Tik op het "
DID701 Doorphone
" nummer om deze te selecteren.
1x Wi Deurbel Met Camera
1x Draadloze Gong (voor Binnen gebruik)
1x Adapter 12V DC / 1A
1x Verlengkabel voor adapter
1x Internet kabel (Optioneel te gebruiken)
1x Schroevenset met schroevendraaier
1x Wi-Fi Doorphone With Camera
1x Wireless Doorchime
1x Adaptor 12V DC /1A
1x Extension Cable For Adaptor
1x Ethernet Cable (Optional Use)
1x Screw Pack With Screw Driver
1x 15°Bracket
1x Position Card
1x Quick Start Guide
1x Micro SD Card 16GB (Pre-installed In The Camera)
2x Window Security Sticker
2x Beveiliging raamstickers
1x Micro SD Kaart (Is al voor geinstalleerd in de camera)
1x Montage beugel 15°
1x Positie kaart voor schroef gaten af te tekenen
1x Quick start Guide
3.5
2.9
2.10
2.11
2.12
2.13
2.14
Luidspreker
Volume instellen
Melodie instellen
Instellingen
Muur montage gaten
Batterij compartiment (3x AA batt. Excl.)
Vergrendeling voor montage beugel
2.8
*
2.8
Release pin for bracket and doorphone
Note, an internet cable has 8 wires. We only need 4 wires to connect to the Wi-Fi doorphone.
5.
6.
7.
8.
4.1
4.2
4.4
4.3
4. 6.
