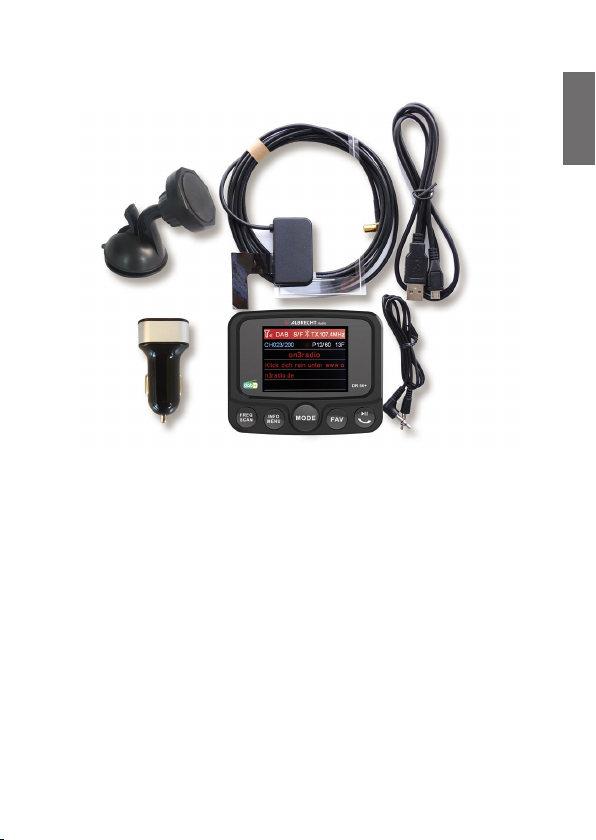

1. Lieferumfang
1. Saugnapfhalterung
2. Aktive Scheibenantenne mit SMB Anschluss
3. Micro-USB auf USB-Stromkabel
4. 10 V - 30 V USB-Stromversorgungsadapter mit zwei USB-
Anschlüssen
5. DR 56+ DAB+ Autoradio-Adapter
6. 3,5 mm-Audiokabel
7. Befestigungsclips zum Verlegen der Kabel
Hinweis: Das gesamte Zubehör wurde spezisch für das DR56+
entworfen und hergestellt. Bitte verwenden Sie keine Kabel/
Adapter von anderen Herstellern, da diese gegebenenfalls
nicht funktionieren könnten (kein/ schlechter Empfang) und die
Garantie dadurch erlischt.
4
Deutsch
2. Bedienelemente und Anschlüsse
5
Deutsch
Beschriftung Funktion
1Drücken zum Einschalten
Lang drücken zum Ausschalten (Standby)
2Antenna SMB-Buchse für die DAB/DAB+-Antenne
3Aux out Audio-Out-Buchse
4Aux in Audio-In-Buchse
5Micro USB Micro-USB-Buchse zur Stromversorgung
6Magnetische Montageplatte
7
FREQ
SCAN
Einstellen der UKW-Übertragungsfrequenz
Lange drücken um einen DAB Suchlauf
durchzuführen
8INFO
MENU
Drücken, um die DAB Senderliste aufzurufen
Lange drücken um das Menü aufzurufen
9
◄ ►
OK
MODE
Lautstärke
Drehen, um zu navigieren
Drehen, nächster / vorheriger Sender / Titel
Drücken um die Auswahl zu bestätigen
Drücken, um den Modus zu wechseln
Lang drücken, und danach drehen um die
Lautstärke einzustellen
10 FAV Drücken, um die Favoritenliste zu öffnen
Lang drücken, um einen Favoriten zu speichern
11
Wiedergabe/Pause Bluetooth/SD-Player
Telefon Taste
1 x annehmen / auegen, 2 x ablehnen
Lang drücken, um das Display zu dimmen
12 Display TFT-Farbdisplay
13 Mic Eingebautes Mikrofon für die Freisprechfunktion
14 Micro SD SD Player Schacht für Micro SD Karte
6
Deutsch
3. Vor der ersten Verwendung:
1. Befestigen Sie den DR 56+ Autoradioadapter mit der
im Lieferumfang enthaltenen Saugnapfhalterung an der
Windschutzscheibe.
2. Verbinden Sie das eine Ende des USB-Stromkabels mit der
Micro-USB-Buchse auf der rechten Seite des DR 56+ und
das andere Ende mit dem USB-Stromversorgungsadapter.
Stecken Sie die USB-Stromversorgung in den
Zigarettenanzünder Ihres Autos.
3. Schließen Sie die mitgelieferte Antenne am
Antenneneingang auf der rechten Seite des DR 56+ an.
4. Schalten Sie das Gerät durch Drücken der Ein-/Standby-
Taste auf der Oberseite des Geräts ein, im Display
erscheint das Albrecht-Logo. Beim Erstgebrauch sucht
das Gerät automatisch nach allen empfangbaren DAB/
DAB+-Sendern und speichert diese im Senderspeicher
des Geräts, bis ein weiterer DAB- Sendersuchlauf
durchgeführt wird. Während des Sendersuchlaufs zeigt ein
Balken den Fortschritt des Suchlaufs an.
5. Sollte der Sendersuchlauf nicht automatisch ausgeführt
werden, drücken Sie die Menü Taste lange und wählen
Sie dann DAB-Suchlauf im Hauptmenü aus.
6. Sobald der Sendersuchlauf abgeschlossen ist, können Sie
jeden der gespeicherten DAB/DAB+-Radiosender durch
drehen am ◄►-Knopf, einstellen.
7
Deutsch
3.1. Montage der DAB+-Antenne
1. Verwenden Sie ein feuchtes Tuch, um die
Windschutzscheibe zu reinigen.
2. Die schwarze L-förmige Kupferfolie kleben Sie auf die
A-Säule (ohne Verkleidung) des Fahrzeugs.
Achtung: vergewissern Sie sich zuerst, dass sich kein
Airbag in Ihrer A-Säule bendet!
3. Entfernen Sie die Klebeschutzfolie desAntennenverstärkers
und kleben Sie ihn an die vorgesehene Stelle der Scheibe.
4. Nun kleben Sie die Folienantenne auf. Luftblasen
beseitigen Sie, indem sie diese mit leichtem Druck zum
Rand hin herausstreichen.
5. Die Antenne sollte senkrecht und nicht waagerecht montiert
werden.
6. Verlegen Sie das Antennenkabel an der A-Säule entlang
bis zu der Stelle, an der das DR 56+ montiert werden soll.
7. Befestigen Sie die DAB-Antenne nicht über Heizdrähten,
an einer Stelle, an der die Sicht des Fahrers beeinträchtigt
wird oder an einem Ort, an dem es zu Störungen durch
8
Deutsch
Metallbedampfung (Sonnenschutz) der Scheibe kommen
kann. Dieser könnte sich nachteilig auf den Empfang
auswirken.
4. Verbindung des DR56+ mit dem Autoradio
Sie können das Audiosignal entweder via UKW-Transmitter
senden oder alternativ mit dem 3,5mm Audiokabel per Aux out
(Audio out) Ausgang an Ihr Autoradio direkt übertragen.
4.1. Einstellen der UKW-Transmitter Frequenz
• Drücken Sie die “FREQ-Taste“ und drehen dann so lange
den ◄►-Knopf, bis Sie eine gewünschte, freie Frequenz
gefunden haben.
• Die Übertragungsfrequenz wird unten in der Mitte des
Bildschirms als TX Frequenz (z.B. 107.0Mhz) während der
Einstellung, sowie auch ständig ganz oben rechts auf dem
Display, angezeigt.
• Der DAB+ Sendername wird per RDS an das Autoradio
übermittelt (falls vom Autoradio unterstützt)
Hinweis: „Freie Frequenz“ bedeutet, dass kein UKW-Sender und
keine Störsignale auf der ausgewählten Frequenz übertragen
werden.
4.2. Verbindung zum Autoradio per Audiokabel
• Stecken Sie das im Lieferumfang enthaltene 3,5mm
Klinkenkabel in die AUX OUT-Buchse des DR 56+ und in
die Line-In-Buchse Ihres Autoradios.
Hinweis: Sobald ein Stecker in der AUX OUT Buchse steckt,
wird die Übertragung per UKW-Transmitter abgeschaltet.
4.3. Lautstärke einstellen
Drücken und halten Sie den Lautstärke-Knopf. Auf dem Display
erscheint ein Lautstärkebalken.Jetzt kann die Lautstärke
eingestellt werden.
9
Deutsch
5. Hauptfunktionen
5.1. DAB/DAB+-Sender suchen und auswählen:
Wenn Sie sich nicht im DAB+-Modus benden, drücken Sie
den MODE-Knopf, bis der „DAB+ Radio“-Modus ausgewählt
ist. Drehen Sie am ◄►-Knopf, um den gewünschten DAB/
DAB+-Sender auszuwählen. Sie können auch die INFO-Taste
drücken, um in die Senderliste zu gelangen. Dort können Sie den
gewünschten DAB+-Sender durch Drehen des ◄►-Knopfes
auswählen und durch einen Druck auf den OK-Knopf bestätigen.
Falls Sie die Liste mit den DAB+-Radiosendern aktualisieren
möchten, so können Sie den automatischen Sendersuchlauf
erneut starten, indem Sie die SCAN Taste gedrückt halten.
Hinweis: Im Normalgebrauch müssen Sie den DAB-Suchlauf
nicht jedes Mal erneut durchführen, wenn Sie das DAB+ Radio
benutzen. Führen Sie einen erneuten Suchlauf durch, wenn es
neue DAB+ Sender gibt.
5.2. Sender-Informationen: DAB+ Modus
Die Sender-Informationen werden als Laufschrift während der
Übertragung angezeigt.
Während des Hörens von DAB+ Radio zeigt das Display
folgende Informationen an, sofern sie zur Verfügung stehen
• Signalstärke
• S/F Alternativfrequenz-Status (AF)
• Bluetooth-Verbindungsstatus
• UKW-Transmitterfrequenz
• Senderlistenplatz
• Favoritenlistenplatz
• Kanal
• Sendername
• Lauftext (DLS)
10
Deutsch
5.3. Alternativfrequenz (AF)
Die AF-Funktion wechselt automatisch die Empfangsfrequenz
beim Verlassen des Empfangsbereiches eines Senders.
5.3.1. Alternativfrequenz ein-/ausschalten
Drücken und halten Sie im „DAB-Modus“ die MENU-Taste, um
ins Menü zu gelangen. Wählen Sie mit ◄► Alternativfrequenz
aus und bestätigen mit OK. Wählen Sie Ja zum Einschalten oder
Nein zum Ausschalten und bestätigen abermals mit OK. Ein
weißes „S/F“-Symbol erscheint oben in der Mitte des Displays.
Wiederholen Sie diesen Vorgang, um die Alternativfrequenz
wieder auszuschalten. Das „S/F“-Symbol auf dem Display
erlischt.
Wenn die Farbe des „S/F“-Symbols wechselt und blinkt,
bedeutet es, dass der DAB-Sender die Alternativfrequenzsuche
unterstützt und das Gerät dies erkannt hat. Allerdings ist
der Sender noch nicht umgeschaltet worden. Sobald auf die
Frequenz einer anderen Region umgeschaltet wurde, erscheint
das „S/F“-Symbol wieder in weiß.
Hinweis: Falls Sie häug innerhalb eines Sendegebietes
fahren, empfehlen wir Ihnen, die AF-Funktion auszuschalten.
Ansonsten sucht das DR56+ bei schwächerem Empfang
automatisch nach einer Alternativfrequenz und unterbricht die
aktuelle Übertragung.
5.4. Menü-Schriftfarbe wählen
Die Farbe der Menü-Schrift und des Hintergrundes kann in vier
verschiedenen Kombinationen eingestellt werden:
Weiß/Schwarz Weiße Schrift auf schwarzem Hintergrund
Blau /Schwarz Blaue Schrift auf schwarzem Hintergrund
Orange/Schwarz Orange Schrift auf schwarzem Hintergrund
Schwarz/Weiß Schwarze Schrift auf weißem Hintergrund
Zum Einstellen der Farbe gehen Sie wie folgt vor: Drücken und
halten Sie die MENU-Taste, drehen Sie am ◄►-Knopf, und
