AKG HT 40 User manual

HT 40 handheld transmitter

Bedienungshinweise . . . . . . . . . . . . . . . . . . S. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

User Instructions . . . . . . . . . . . . . . . . . . . . p. 11

Please read the manual before using the equipment!

Mode d’emploi . . . . . . . . . . . . . . . . . . . . . . p. 20

Veuillez lire cette notice avant d’utiliser le système!

Istruzioni per l’uso . . . . . . . . . . . . . . . . . . . p. 29

Prima di utilizzare l’apparecchio, leggere il manuale!

Modo de empleo . . . . . . . . . . . . . . . . . . . . p. 38

Antes de utilizar el equipo, sírvase leer el manual!

Instruções de uso . . . . . . . . . . . . . . . . . . . p. 47

Favor leia este manual antes de usar o equipamen

to!

WMS40

wireless microphone system

1 Sicherheit und

Umwelt

1.1 Sicherheit

1. Setzen Sie das Gerät nicht direkter

Sonneneinstrahlung, starker Staub-

und Feuchtigkeitseinwirkung, Regen,

Vibrationen oder Schlägen aus.

1.2 Umwelt

1. Entsorgen Sie verbrauchte Batterien

und Akkus immer gemäß den jeweils

geltenden Entsorgungsvorschriften.

Werfen Sie Batterien oder Akkus

weder ins Feuer (Explosionsgefahr)

noch in den Restmüll.

2. Wenn Sie das Gerät verschrotten, ent-

fernen Sie die Batterien bzw. Akkus,

trennen Sie Gehäuse, Elektronik und

Kabel und entsorgen Sie alle

Komponenten gemäß den dafür gelten-

den Entsorgungsvorschriften.

2 Beschreibung

2.1 Einleitung

Vielen Dank, dass Sie sich für ein

Produkt aus dem Hause AKG entschie-

den haben. Bitte lesen Sie die

Bedienungsanleitung aufmerksam

durch, bevor Sie das Gerät benützen,

und bewahren Sie die Bedienungs-

anleitung sorgfältig auf, damit Sie jeder-

zeit nachschlagen können. Wir wün-

schen Ihnen viel Spaß und Erfolg!

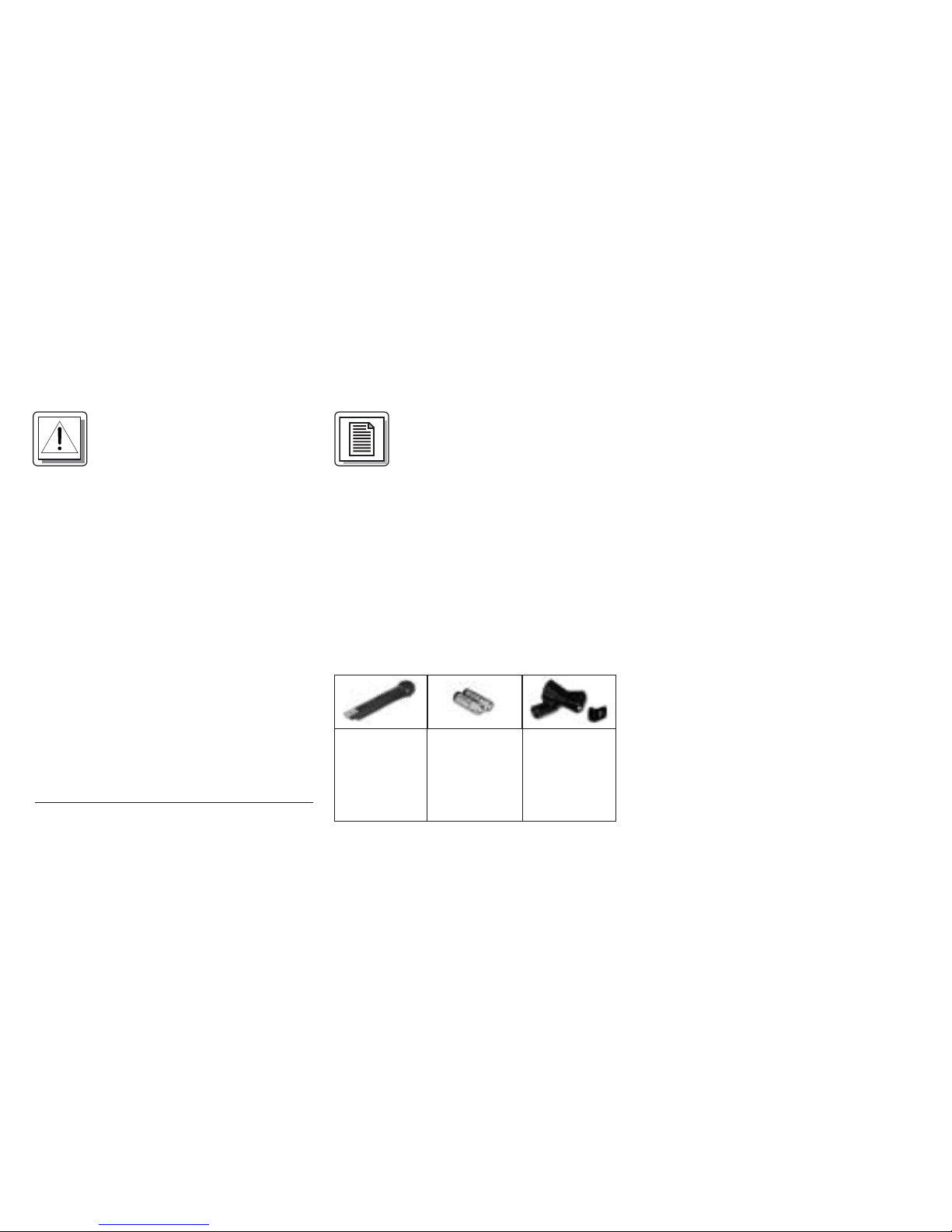

2.2 Lieferumfang

Kontrollieren Sie bitte, ob die Ver-

packung alle oben angeführten Teile ent-

hält. Falls etwas fehlt, wenden Sie sich

bitte an Ihren AKG-Händler.

2.3 Empfohlenes Zubehör

Schaumstoff-Windschutz W 880

2.4 Beschreibung

Der Handsender HT 40 arbeitet auf einer

fixen, quarzstabilisierten Trägerfrequenz

im UHF-Trägerfrequenzbereich von 710

bis 865 MHz und ist mit einer im

Gehäuse integrierten Antenne ausge-

stattet.

Der mit dem Sender fix verbundene

Mikrofonkopf ist akustisch identisch mit

dem Vokalmikrofon D 880 von AKG.

Dieses Mikrofon besitzt ein eingebautes

Wind- und Popfilter zur Unterdrückung

von Pop- und Atemgeräuschen und

zeichnet sich durch geringe

Handgeräuschempfindlichkeit, gute

1 Handsender

HT 40 2 Batterien

1,5 V,

Größe AA

1 Stativ-

anschluss

SA 43, Farb-

code-Clip,

schwarz

Rückkopplungsunterdrückung und bril-

lante Übertragungsqualität aus.

2.5 Bedienelemente (siehe Abb. 1)

1Ein/Ausschalter: Dieser

Schiebeschalter hat drei

Stellungen, die jeweils im

Sichtfenster angezeigt werden:

ON: Die Spannungsversorgung für

den Sender ist eingeschaltet.

MUTE: Das vom Mikrofonkopf

kommende Audiosignal ist

stummgeschaltet, Spannungs-

versorgung und HF-Träger-

frequenz bleiben jedoch einge-

schaltet. Dadurch wird der

Empfänger trotz abgeschalte-

tem Mikrofon nicht durch andere

Sender gestört.

OFF: Die Spannungsversorgung für

den Sender ist ausgeschaltet.

2Kontroll-LED: Diese LED zeigt den

Ladezustand der Batterien an.

Abb. 1: Bedienelemente HT 40

MUTE

OFF

LED leuchtet beim Einschalten kurz

auf und erlischt wieder: Batterien in

Ordnung.

LED leuchtet: Batterien in ca. 50

Minuten erschöpft.

3Farbcode: Die Farbe dieses

Kunststoffclips entspricht der

Trägerfrequenz Ihres Senders.

Empfänger mit derselben Träger-

frequenz sind mit derselben Farbe

gekennzeichnet (s. Kapitel 2.6

Farbcode-Tabelle). Der Farbcode-

clip des HT 40 ist abnehmbar und

kann durch den mitgelieferten

schwarzen Clip ersetz werden.

4Batteriefachdeckel: Siehe Ka-

pitel 3.2 Batterien einlegen.

5Trägerfrequenzetikette: Ober-

halb des Batteriefachs ist eine

Haftetikette mit der Trägerfrequenz

des Senders angebracht.

2.6 Farbcode-Tabelle

Frequenz Farbe

US54: 710.400 MHz rotbraun

US58: 734.600 MHz purpur

KR3: 745.650 MHz mintgrün

KR4: 750.900 MHz dunkelgrau

EU62: 802.525 MHz bordeauxrot

EU63: 812.800 MHz gelb

UK69A: 854.900 MHz violett

UK69B: 858.200 MHz grün

ISM1: 863.100 MHz melonengelb

ISM2: 864.375 MHz grau

3 Inbetriebnahme

3.1 Empfänger positionieren

Reflexionen des Sendersignals an

Metallteilen, Wänden, Decken, etc. oder

Abschattungen durch menschliche

Körper können das direkte Sendersignal

schwächen bzw. auslöschen.

Stellen Sie den Empfänger daher wie

folgt auf:

1. Positionieren Sie den Empfänger

immer in der Nähe des

Aktionsbereiches (Bühne), achten Sie

jedoch auf einen Mindestabstand

zwischen Sender und Empfänger von

3 m bis optimal 5 m.

2. Voraussetzung für optimalen

Empfang ist Sichtverbindung zwi-

schen Sender und Empfänger.

3. Positionieren Sie den Empfänger in

einem Abstand von mehr als

1,5 m von großen metallenen Gegen-

ständen, Wänden, Bühnengerüsten,

Decken, u.ä.

Wichtig: Bevor Sie Ihr WMS 40 in

Betrieb nehmen, kontrollieren Sie, ob

Sender und Empfänger auf derselben

Frequenz arbeiten. Am leichtesten

können Sie dies anhand des

Farbcodes überprüfen.

3.2 Batterien in den Sender ein-

legen und testen (siehe Abb. 2)

1. Drücken Sie den Schnapphaken am

Batteriefachdeckel (4) nach unten.

2. Ziehen Sie den Batteriefachdeckel (4)

nach unten vom Sender ab.

3. Legen Sie die mitgelieferten Batterien

in das Batteriefach ein und achten

Sie dabei auf die richtige Polarität der

Batterien.

Wenn Sie die Batterien falsch einle-

gen, wird der Sender nicht mit Strom

versorgt.

4. Schalten Sie den Sender ein, indem

Sie den Ein/Aus-Schalter (1) auf “ON”

stellen.

Die Kontroll-LED (2) blitzt kurz auf.

Wenn die Batterien in gutem Zustand

sind, erlischt die Kontroll-LED (2) wie-

der.

Wenn die Kontroll-LED (2 zu leuchten

beginnt, sind die Batterien in ca. 50

Minuten erschöpft. Tauschen Sie die

Batterien möglichst bald gegen fri-

sche aus.

Wenn die Kontroll-LED (2) nicht auf-

blitzt, sind die Batterien erschöpft.

Legen Sie neue Batterien ein.

5. Schließen Sie das Batteriefach,

indem Sie den Batteriefachdeckel (4)

von unten auf das Batteriefach auf-

schieben, bis der Schnapphaken ein-

rastet.

3.3 Sender in Betrieb nehmen

1. Schalten Sie den Empfänger ein und

Wichtig: Der Schaumstoffpolster an der

Innenseite des Batteriefachdeckels

fixiert die Batterie in ihrer Position.

Entfernen Sie den Schaumstoff-

polster nicht, da die Batterie anson-

sten nicht richtig im Batteriefach

fixiert ist und Klappergeräusche ver-

ursachen kann.

Abb. 2: Batterien einlegen

2 x

1.5V

–

kontrollieren Sie die Stellung des

VOLUME-Reglers:

Empfänger mit Mikrofoneingang

verbunden = linker Anschlag,

Empfänger mit Line-Eingang ver-

bunden = rechter Anschlag.

2. Schalten Sie den Handsender ein,

indem Sie Sie den Ein/Aus-Schalter

(1) auf ”ON” stellen.

Da der Handsender HT 40 speziell für

den eingebauten Mikrofonkopf aus-

gelegt ist, ist keine Pegeleinstellung

am Handsender erforderlich. Der

Handsender besitzt daher auch kei-

nen Pegel- oder ”Gain”-Regler.

3. Schalten Sie Ihre PA-Anlage bzw.

Ihren Verstärker ein.

4. Sprechen oder singen Sie in das

Mikrofon und stellen Sie die

Lautstärke der PA-Anlage bzw. des

Verstärkers wie in deren Bedienungs-

anleitung beschrieben oder nach

Gehör ein.

3.4 Farbcode-Clip tauschen

(s. Abb. 3)

1. Heben Sie den Farbcode-Clip mit

einem Schraubenzieher am oberen

Ende an.

2. Ziehen Sie den Farcode-Clip ab.

3. Stecken Sie den mitgelieferten

schwarzen Clip auf den Handsender

so auf, dass er hörbar einrastet.

3.5 Vor dem Soundcheck

1. Schreiten Sie den Bereich ab, in dem

Sie den Sender einsetzen werden.

Achten Sie dabei auf Stellen, wo die

Feldstärke absinkt und daher der

Empfang kurzzeitig gestört wird

(“Dropouts”).

Solche Dropouts können Sie behe-

ben, indem Sie den Empfänger

anders positionieren. Hat dies keinen

Erfolg, vermeiden Sie diese kritischen

Stellen.

2. Wenn am Empfänger die RF-LED

erlischt, bedeutet dies, dass kein

Signal empfangen wird oder der

Squelch aktiv ist.

Schalten Sie den Sender ein und/oder

gehen Sie näher zum Empfänger, bis

die RF-LED am Empfänger aufleuch-

tet.

4 Mikrofontechnik

Ein Gesangsmikrofon bietet

Ihnen viele Möglichkeiten, den

Abb. 3: Farbcode-Clip tauschen

Klang Ihrer Stimme, wie er durch die

Beschallungsanlage wiedergegeben

wird, zu gestalten.

Beachten Sie bitte die folgenden

Hinweise, um Ihren Handsender HT 40

optimal einsetzen zu können.

4.1 Besprechungsabstand und

Naheffekt

Grundsätzlich wird Ihre stimme umso

voller und weicher wiedergegeben, je

kürzer der Abstand zwischen den Lippen

und dem Mikrofon ist, während bei

größerer Mikrofondistanz ein halligeres,

entfernteres Klangbild zustande kommt,

da die Akustik des Raumes stärker zur

Geltung kommt.

Sie können daher Ihre Stimme aggressiv,

neutral oder einschmeichelnd klingen

lassen, indem Sie den Mikrofonabstand

verändern.

Der Naheffekt tritt im unmittelbaren

Nahbereich der Schallquelle (weniger als

5 cm) auf und bewirkt eine starke

Betonung der Tiefen. Er verleiht Ihrer

Stimme einen voluminöseren, intimen,

bassbetonten Klang.

4.2 Schalleinfallswinkel (s. Abb. 4)

Singen Sie seitlich auf das Mikrofon oder

über den Mikrofonkopf hinweg. So

erhalten Sie einen ausgewogenen,

naturgetreuen Klang.

Wenn Sie direkt von vorne auf das

Mikrofon singen, werden nicht nur

Atemgeräusche mitübertragen, sondern

auch Verschlusslaute (p, t) und Zisch-

laute (s, sch, tsch) unnatürlich hervorge-

hoben.

4.3 Rückkopplung (s. Abb. 5, S. 8)

Die Rückkopplung kommt dadurch

zustande, dass ein Teil des von den

Lautsprechern abgegebenen Schalls

vom Mikrofon aufgenommen und ver-

stärkt wieder den Lautsprechern zuge-

leitet wird. Ab einer bestimmten

Lautstärke (der Rückkopplungsgrenze)

läuft dieses Signal gewissermaßen im

Kreis, die Anlage heult und pfeift und

kann nur durch Zurückdrehen des

Abb. 4: Schalleinfallswinkel

Lautstärkereglers wieder unter Kontrolle

gebracht werden.

Um dieser Gefahr zu begegnen, hat das

Mikrofon des Handsenders HT 40 eine

supernierenförmige Richtcharakteristik.

Das bedeutet, dass es für Schall, der

von vorne einfällt (die Stimme) am emp-

findlichsten ist, während es auf seitlich

einfallenden Schall oder Schall, der von

hinten auftrifft (z.B. von Monitor-

lautsprechern), kaum anspricht.

Minimale Rückkopplungsneigung errei-

chen Sie, indem Sie die PA-

Lautsprecher vor den Mikrofonen (am

vorderen Bühnenrand) aufstellen.

Wenn Sie Monitorlautsprecher verwen-

den, lassen Sie Ihr Mikrofon nie direkt

auf die Monitore oder die PA-

Lautsprecher zeigen.

Rückkopplung kann auch durch

Resonanzerscheinungen (als Folge der

Raumakustik), besonders im unteren

Frequenzbereich, ausgelöst werden,

Abb. 5: Rückkopplung

also indirekt durch den Naheffekt. In die-

sem Fall brauchen Sie oft nur den

Mikrofonabstand zu vergrößern, um die

Rückkopplung zum Abreissen zu brin-

gen.

4.4 Begleitchor (s. Abb. 6)

1. Lassen Sie nie mehr als zwei

Personen in ein gemeinsames

Mikrofon singen.

2. Achten Sie darauf, dass der

Schalleinfallswinkel nie größer als 35°

ist.

Das Mikrofon ist für seitlich einfallen-

den Schall sehr unempfindlich. Wenn

die beiden VokalistInnen aus einem

größeren Winkel als 35° auf das

Mikrofon singen, müssten Sie den

Pegelregler des Mikrofonkanals so

weit aufziehen, dass die Rück-

kopplungsgefahr zu groß würde.

4.5 Fehlerbehebung

Hinweise zur Fehlerbehebung finden

Sie in der Bedienungsanleitung Ihres

Empfängers.

5 Reinigung

5.1 Oberflächen

Zum Reinigen der Oberflächen

des Senders verwenden Sie am besten ein

mit Wasser befeuchtetes weiches Tuch.

5.2 Innenwindschutz

1. Schrauben Sie die Gitterkappe des

Handseners gegen den Uhrzeiger-

sinn vom Handsender ab.

2. Nehmen Sie Windschutz (Schaum-

stoffeinlage) aus der Gitterkappe heraus.

3. Waschen Sie den Windschutz in stark

verdünnter Seifenlauge.

4. Sobald der Windschutz trocken ist,

legen Sie ihn wieder in die Gitter-

kappe ein und schrauben Sie die

Gitterkappe im Uhrzeigersinn auf den

Handsender auf.

Abb. 6: Begleitchor

6 Technische Daten

Trägerfrequenz 710 - 865 MHz

Modulation FM

Audioübertragungsbandbreite 40 - 20.000 Hz

Frequenzstabilität (-10°C bis +50°C) ±15 kHz

Nennhub 15 kHz

Klirrfaktor bei 1 kHz typ. 0,8%

Kompander integriert

Signal/Rauschabstand typ. 103 dB(A)

HF-Ausgangsleistung typ. 10 mW

Stromaufnahme typ. 70 mA

Spannungsversorgung 2 x 1,5 V-Batterien Größe AA

Betriebszeit typ. 30 h

Audio-Eingangspegel für Nennhub 100 mV/1 kHz

Eingangsimpedanz 220 kΩ

Abmessungen (L x ø) 258 x 40 mm

Nettogewicht 245 g

Dieses Produkt entspricht den Normen EN60065:1998,

EN301 489-9 v.1.1.1 (09-2000) und EN300 422-2 v.1.1.1 (07-2000).

This manual suits for next models

Table of contents

Languages:

Popular Microphone System manuals by other brands

Paso

Paso R824 quick start guide

Naxa

Naxa NAM-982 instruction manual

Motorola

Motorola PMNN4461 user guide

Xvive

Xvive U3 user manual

Tekon

Tekon DUOS installation guide

Heyuan Intelligence

Heyuan Intelligence IOT-G2S-01 user manual

Devine

Devine WMD-IE user manual

LG LF-D7150 owner's manual

GE S768DAV user manual

LD U305 HBH 2 user manual

Chainway

Chainway URA8 user manual

ORATOR

ORATOR D860TD instruction manual

Sennheiser

Sennheiser Evolution Wireless Digital EW-DX EM 2 quick guide

Alpha Technologies

Alpha Technologies RBMS Installation & operation manual

SWIT Electronics Co.,LTD.

SWIT Electronics Co.,LTD. CW-S150 user manual

Shure

Shure UA844 user guide

Panasonic

Panasonic SHFX70 - DVD HOME THEATER WIRELESS SYSTEM operating instructions

Pyle

Pyle PDWM5000 user manual
