Airfan 6-6-250 User manual
www.airfan.pro
PROFESSIONAL AIR HANDLING
Foam VentilationBox -
EPP
Handleiding 2
Gebrauchsanweisung 12
Instrucciones de uso 22
Manuale d’istruzione 32
Instructions d’utilisation 42
User Manual 52
NED
DU
ESP
ITA
FRA
UK
Type
6-6-250, 6-6-550, 6-6-750, 7-7-900, 7-7-1400, 9-9-900 1/6,
9-9-900 1/3, 9-9-1400, 10-10-1400, 12-9-900, 12-12-900,
12-12-1100
Foam Ventilationbox 20231011
Foam VentilationBox -
EPP
PROFESSIONAL AIR HANDLING
www.airfan.pro
2
Type
6-6-250, 6-6-550, 6-6-750, 7-7-900,
7-7-1400, 9-9-900 1/6, 9-9-900 1/3, 9-9-1400,
10-10-1400, 12-9-900, 12-12-900,
12-12-1100
Foam Ventilationbox 20231011
INHOUDSOPGAVE
VEILIGHEID pagina 3
ELEKTRISCHE GEVAREN pagina 3
MECHANISCHE GEVAREN INLEIDING pagina 3
GEBRUIKSDOEL pagina 3
GARANTIE EN AANSPRAKELIJKHEID pagina 3
TECHNISCHE SPECIFICATIES pagina 4
TRANSPORT / UITPAKKEN pagina 4
OVERZICHT EN PRINCIPE pagina 4
INSTALLATIE pagina 5
ONDERHOUD pagina 5
STORINGEN pagina 6
DEMONTAGE EN VERWIJDEREN pagina 6
ELEKTRISCH SCHEMA pagina 6
EU-CONFORMITEITSVERKLARING pagina 7
OVERZICHTSTEKENINGEN pagina 8
Foam VentilationBox -
EPP
3
Handleiding
NED
VEILIGHEID
Deze gebruiksaanwijzing geeft informatie en instructies voor een juist en veilig gebruik van
het apparaat. Veel ongelukken komen voort uit een onjuist gebruik. Daarom dient men de
aanwijzingen in deze gebruiksaanwijzing altijd op te volgen.Verder moet men altijd de veilig-
heidsmaatregelen tijdens de werkzaamheden aan de apparatuur in acht nemen.
ELEKTRISCHE GEVAREN
Tijdens de installatie of gedurende onderhoud,bestaat het gevaar van een elektrische schok.Overtuig u
van de volgende veiligheidsmaatregelen voordat u aanvangt met de installatie of onderhoud:
Schakel altijd eerst de spanning uit en neem de stekker uit de contactdoos voor het uitvoeren
van onderhoudswerkzaamheden.
Pas op! na het spanningsloos maken blijft de condensator elektrisch geladen!
Schakel de elektrische spanning pas in of steek de stekker pas in de contactdoos wanneer de
ventilator box is geïnstalleerd en de beplating van de omkasting aanwezig is.
Stel de Foam Ventilator Box NIET direct bloot aan regen, maar plaats deze in een buitenop-
stelling onder een afdak.
MECHANISCHE GEVAREN
Tijdens de installatie of gedurende onderhoud, bestaat het gevaar op verwondingen door
draaiende delen. Open daarom nooit de behuizing van de ventilator box, terwijl deze in
bedrijf is.
Onderhoudswerkzaamheden mogen alleen uitgevoerd worden met een afgeschakelde
motor en met de stekker uit de contactdoos.
INLEIDING
Deze gebruiksaanwijzing is bedoeld voor gebruikers en installateurs van de AIRFAN® Foam Ventilator
Box. In deze gebruiksaanwijzing kunt u alle informatie vinden die u nodig heeft om de Foam Ventilator
Box veilig en op de juiste wijze te kunnen gebruiken.Voordat u de Foam Ventilator Box in gebruik gaat
nemen, is het van groot belang voldoende kennis te nemen van deze gebruiksaanwijzing. Bekend zijn
met de werking van het apparaat en de veiligheidsinstructies is een vereiste. De, in deze gebruiksaanwij-
zing vermelde,veiligheidsinstructies moeten te allen tijde worden opgevolgd. Dit is van belang voor uw
veiligheid en om schade aan het apparaat te voorkomen.
GEBRUIKSDOEL
De Foam Ventilator Box is uitsluitend bedoeld om ingebouwd te worden in afzuigsystemen voor profes-
sionele keukens of als onderdeel van een luchtbehandelingssysteem.De informatie in deze handleiding
is toegespitst op het bedoelde gebruik van de Ventilator box. Het is uitsluitend toegestaan de Foam
Ventilator Box te gebruiken voor de daarvoor bestemde doeleinden.
GARANTIE EN AANSPRAKELIJKHEID
AIRFAN® verleent garantie voor een periode van 12 maanden na installatie. De garantie vervalt indien:
• de installatie niet volgens de geldende voorschriften is uitgevoerd;
• er gebreken zijn ontstaan door verkeerde aansluiting, ondeskundig gebruik of vervuiling van
de ventilatie box;
• er wijzigingen in de bedrading zijn aangebracht of reparaties door onbevoegden zijn verricht.
Foam VentilationBox -
EPP
PROFESSIONAL AIR HANDLING
www.airfan.pro
4
Foam Ventilationbox 20231011
(De)montagekosten ter plaatse vallen buiten de garantiebepalingen. Indien binnen de garantie-termijn
een defect optreedt, dan dient dit te worden gemeld bij de installateur. Indien de onderdelen of pro-
cedures op een andere wijze worden gebruikt dan in deze gebruiksaanwijzing beschreven, of indien
zonder onze toestemming wijzigingen aan de Foam Ventilator Box worden aangebracht, dan is degene
die de wijzigingen uitvoert verantwoordelijk voor het opnieuw in overeenstemming brengen met de van
toepassing zijnde Europese Richtlijnen.
AIRFAN® behoudt zich het recht voor om de constructie en/of configuratie van haar producten op elk
moment te wijzigen zonder de verplichting eerder geleverde producten aan te passen. De gegevens in
deze gebruiksaanwijzing hebben betrekking op de meest recente informatie. Deze kunnen op een later
tijdstip gewijzigd worden zonder voorafgaande waarschuwing.
TRANSPORT / UITPAKKEN
Houdt bij het transporteren rekening met het gewicht van de Foam Ventilator Box, zie technische spe-
cificaties. Transporteer de Foam Ventilator Box ten alle tijden op een pallet. Versturen per post is NIET
toegestaan i.v.m. het uit balans raken van de centrifugaal ventilator.
Gooi de verpakking weg volgens de milieuvoorschriften.Verpakkingsmateriaal is recyclebaar! Gooi deze
niet bij het huisvuil, maar zorg ervoor dat het gerecycled kan worden.
OVERZICHT EN PRINCIPE
De Foam Ventilator Box van AIRFAN® bestaat uit een centraal opgestelde centrifugaal-ventilator, die
ingebouwd is in een EPP Foam behuizing. De behuizing is geïsoleerd om overmatige geluidsproductie
te minimaleren. De Foam Ventilator Box is voorzien van een invoer- en uitvoerflens, waarmee de box
geïntegreerd kan worden in een ventilatiesysteem.
Bij het ontwerpen van het ventilatiesysteem is ervan uitgegaan dat de installatie 24 uur per dag in bedrijf
is. Om zo zuinig mogelijk met energie om te gaan moet de ventilator box aangesloten worden op een
regelaar om zo de afzuigcapaciteit zo efficiënt mogelijk te kunnen regelen.
TECHNISCHE SPECIFICATIES
Omschrijving : Airfan® Foam Ventilator Box
Fabrikant : AIRFAN®
Bouwjaar : 2023
Voedingsspanning : 230VAC, 50 Hz
Productnaam Code M3/h Max AMP Afmetingen (cm) Gewicht (kg)
FOAM250 FMB6250 250m3/h 0,25 32x32x38 4,05
FOAM550 FMB6550 550m3/h 0,68 32x32x38 5,00
FOAM750 FMB6750 750m3/h 1,20 32x32x38 5,00
FOAM1200 FMB790 1200m3/h 0,88 42x42x48 10,50
FOAM1500 FMB714 1500m3/h 2,01 42x42x48 10,00
FOAM2000 FMB90016 2000m3/h 2,35 52x52x58 17,50
FOAM2500 FMB90013 2500m3/h 2,43 52x52x58 18,00
FOAM3250 FMB91400 3250m3/h 5,45 52x52x58 18,00
FOAM4250 FMB1014 4250m3/h 7,70 52x52x58 19,50
FOAM5000 FMB299 5000m3/h 5,60 62x62x68 21,50
FOAM6000 FMB12129 6000m3/h 6,25 62x62x68 27,00
FOAM7000 FMB121211 7000m3/h 6,50 62x62x68 27,50
Foam VentilationBox -
EPP
5
Handleiding
NED
De Foam Ventilator Box moet overeenkomstig de plaatselijk geldende voorschriften van de elektrici-
teitsmaatschappij aangesloten worden op een voeding die voldoende is om het totaal geïnstalleerd
vermogen te leveren.
ONDERHOUD
Technisch onderhoud aan de Foam Ventilator Box is niet nodig.Wel moet afhankelijk van de vervui-
ling de ventilatie-eenheid 3 tot 4 keer per jaar gereinigd worden.
Volg hierbij de volgende stappen:
•Neem de stekker uit het stopcontact, ontkoppel de Foam Ventilator Box van de netspanning;
•Verwijder het ventilatiekanaal aan de uitblaaszijde;
•Controleer de waaier op vervuiling. Als de waaier zichtbaar vuil is (vette aanslag op schoepen
van meer dan 1mm) dan raden wij aan om de waaier te laten reinigen door een
erkend installateur.
•Controleer de lagering, door de waaier met de hand te draaien. Controleer gelijk of de waaier niet
slingert (onbalans). Neem contact op met een erkend installateur, indien de lagers geluid
maken of de waaier in onbalans is.
Schakel altijd eerst de spanning uit en neem de stekker uit de contactdoos, ontkoppel de
Foam Ventilator Box van de netspanning voor het uitvoeren van onderhoudswerkzaamhe-
den. Pas op! na het spanningsloos maken blijft de condensator elektrisch geladen!
Tijdens de installatie of gedurende onderhoud, bestaat het gevaar op verwondingen door
draaiende delen. Open daarom nooit de behuizing van de ventilator box, terwijl deze in
bedrijf is.
Onderhoudswerkzaamheden mogen alleen uitgevoerd worden met een afgeschakelde
motor en met de stekker uit de contactdoos, ontkoppel de Foam Ventilator Box van de
netspanning.
Schakel de elektrische spanning pas in of steek de stekker pas in de contactdoos wanneer
de ventilator box is geïnstalleerd en de beplating van de omkasting aanwezig is.
INSTALLATIE
Zorg bij de installatie van de Foam Ventilator Box dat deze stabiel wordt opgehangen / wordt
gemonteerd.Monteer pas de ventilatieleidingen als de ventilator box goede is bevestigd met de
daarvoor bestemde ophangogen of de daarvoor bestemde montagepunten (zie afbeelding).
Foam VentilationBox -
EPP
PROFESSIONAL AIR HANDLING
www.airfan.pro
6
STORINGEN
Foam Ventilationbox 20231011
*Erkend installateur raadplegen of contact opnemen met uw verkooppunt
DEMONTAGE EN VERWIJDEREN
Aan het eind van de levensduur van de Ventilatiebox is de gebruiker verantwoordelijk voor een
veilige demontage van de en voor een afvoer van de onderdelen, overeenkomstig de ter plaatse gel-
dende wetten of verordeningen.
Afgedankte producten bevatten recyclebare materialen. Lever daarom afgedankte producten
altijd in bij het,daarvoor bestemde,verzamelpunt.
STORING OORZAAK STORING VERHELPEN
Ventilator geeft onvoldoende
Ventilatormotor defect Ventilatormotor vervangen*
capaciteit
Condensator defect Condensator vervangen*
Te lage voedingsspanning Controleer aansluiting /
voedingsspanning
Ventilator trilt
Onbalans in de waaier of de Waaier of ventilatormotor
ventilatormotor vervangen*
Waaier laten reinigen
Ventilatormotor defect Ventilatormotor vervangen*
Ventilator box niet stabiel Stabiliteit ventilator
opgehangen / geplaatst box verbeteren
ELEKTRISCH SCHEMA
Foam VentilationBox -
EPP
7
EU-CONFORMITEITSVERKLARING
PROFESSIONAL AIR HANDLING
Handleiding
NED
AIRFAN® Professional Air Handling
P.O. Box 25
5170 AA Kaatsheuvel
Nederland
www.airfan.pro
Verklaart hierbij dat ondergetekende gemachtigd is om namens onze firma het Technisch Dossier voor
deze machine samen te stellen en verklaren daarnaast geheel onder eigen verantwoordelijkheid dat
onderstaand product:
Omschrijving: FOAM VENTILATOR BOX
Type: 7-7-900, 7-7-1400, 9-9-900 1/6, 9-9-900 1/3, 9-9-1400, 10-10-1400,
12-9-900, 12-12-900, 12-12-1100
In overeenstemming met: Laagspanningsrichtlijn 2014/35/EU, EMC Richtlijn 2014/30/EU
WEEE Richtlijn 2012/19/EU, RoHS Richtlijn 2011/65/EU
Ecodesign Richtlijn 2009/125/EG, (Europese Verordening nr.
327/2011)
Toegepaste geharmoniseerde
normen: NEN-EN-ISO 12100, NEN-EN-IEC 60204-1, NEN-EN-IEC 61000-6-3
NL-Kaatsheuvel, 7 augustus 2023
AIRFAN® Professional Air Handling
Wij willen u erop attenderen dat:
de Ventilatorbox bestemd is om te worden aangesloten op ventilatieleidingen (in- en uitblaasopening) of ingebouwd te worden in een ventilatiesysteem.
AIRFAN® uitsluitend B2B verkoopt
AIRFAN® geen installaties aanneemt, behandeld of plaatst
AIRFAN® Foam Ventilator Box uitsluitend verkrijgbaar zijn bij de erkende verkooppunten
Disclaimer:
Door het aanvaarden van het product verklaart Afnemer dat de goederen niet zullen worden gebruikt voor het plegen van misdrijven.
Afnemer vrijwaart AIRFAN® voor en tegen enige mogelijke vorderingen dienaangaande. AIRFAN® kan niet aansprakelijk worden gesteld
voor ondeskundig gebruik,foutieve montage en/of ondeugdelijke installatie,door afnemer of derden.
Er is met uiterste zorg aandacht besteed aan het opmaken van deze folder. Wij zijn niet aansprakelijk voor eventuele zet-/drukfouten.
Foam VentilationBox -
EPP
PROFESSIONAL AIR HANDLING
www.airfan.pro
8
Foam Ventilationbox 20231011

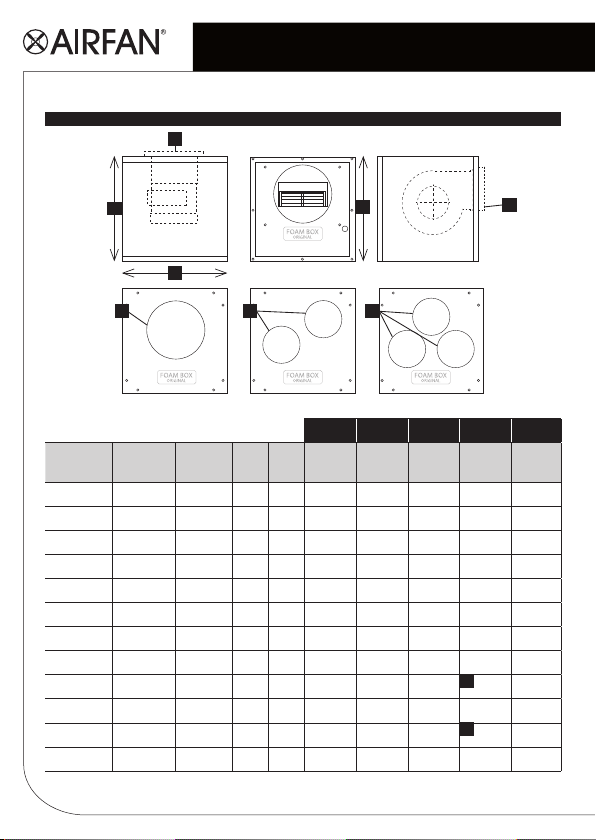

OVERZICHTSTEKENINGEN
12345
Productnaam Code M3/h MAX.
AMP
Gewicht
(kg)
Afmetingen
Lengte
(mm)
Afmetingen
Breedte
(mm)
Afmetingen
Hoogte
(mm)
ø Flens
voor
(mm)
ø Flens
achter
(mm)
FOAM250 FMB6250 250m3/h 0,25 4,05 320 320 380 125 125
FOAM550 FMB6550 550m3/h 0,68 5,00 320 320 380 160 160
FOAM750 FMB6750 750m3/h 1,20 5,00 320 320 480 200 200
FOAM1200 FMB790 1200m3/h 0,88 10,50 420 420 480 250 250
FOAM1500 FMB714 1500m3/h 2,01 10,00 420 420 380 250 250
FOAM2000 FMB90016 2000m3/h 2,35 17,50 520 520 580 250 250
FOAM2500 FMB90013 2500m3/h 2,43 18,00 520 520 580 250 250
FOAM3250 FMB91400 3250m3/h 5,45 18,00 520 520 580 250 250
FOAM4250 FMB1014 4250m3/h 7,70 19,50 520 520 580 2 x 250 315
FOAM5000 FMB299 5000m3/h 5,60 21,50 620 620 680 2 x 250 315
FOAM6000 FMB12129 6000m3/h 6,25 27,00 620 620 680 3 x 250 400
FOAM7000 FMB121211 7000m3/h 6,50 27,50 620 620 680 3 x 250 400
7
6
Bovenaanzicht Vooraanzicht
Achteraanzicht
Zijaanzicht
Aansluitspanning: 1/fase - 230v/50 hz
4
1
1
3
5 6 7
4
Foam VentilationBox -
EPP
9
Handleiding
NED

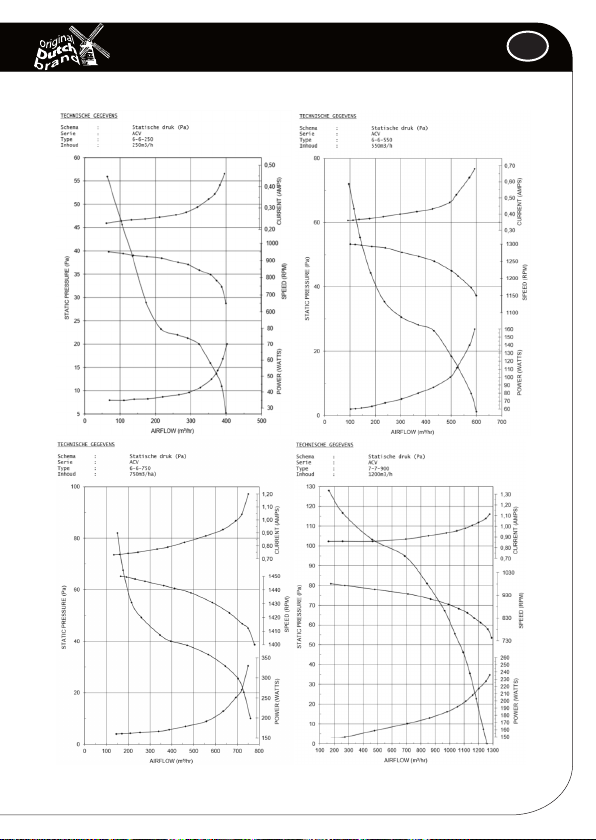

8
Foam VentilationBox -
EPP
PROFESSIONAL AIR HANDLING
www.airfan.pro
10
Foam Ventilationbox 20231011

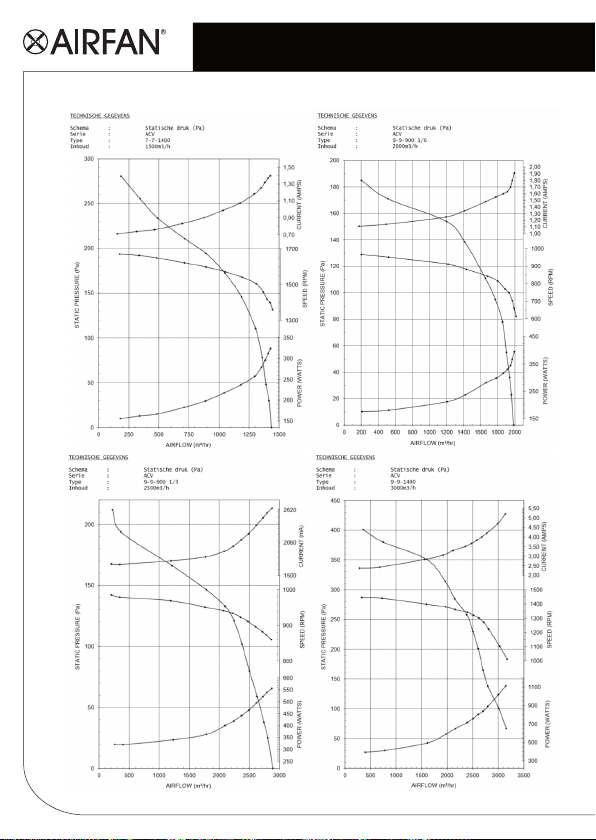

9
Other manuals for 6-6-250
1
This manual suits for next models
11
Table of contents
Languages:
Other Airfan Fan manuals
Popular Fan manuals by other brands
ELTA FANS
ELTA FANS H03VV-F installation guide
Hunter
Hunter 20714 Owner's guide and installation manual
Emerson
Emerson CARRERA VERANDA CF542ORB00 owner's manual
Hunter
Hunter Caraway Owner's guide and installation manual
Panasonic
Panasonic FV-15NLFS1 Service manual
Kompernass
Kompernass KH 1150 operating instructions
