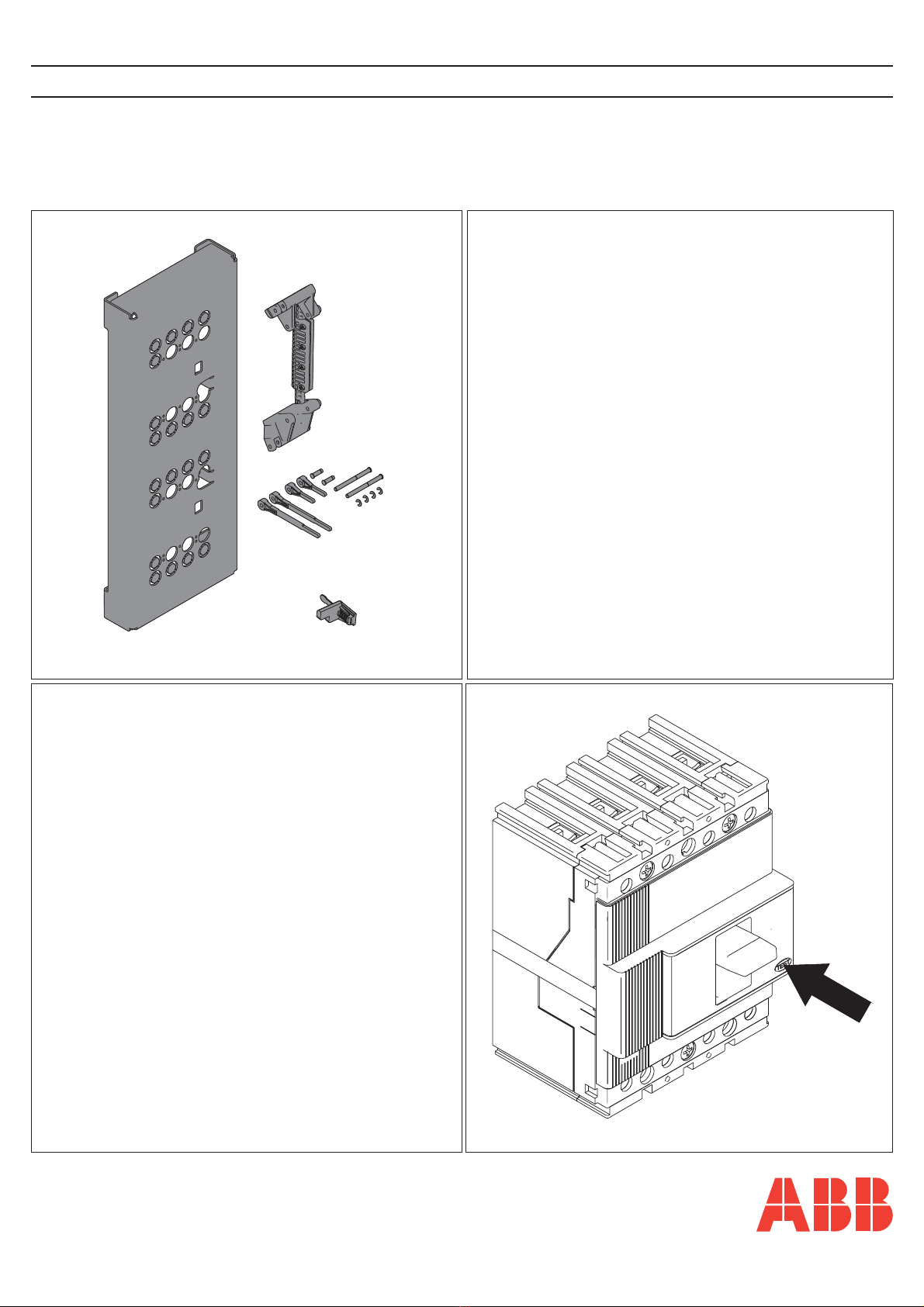

MIR-V Interblocco meccanico posteriore interruttori verticali T3

Rear mechanical interlock for T3 vertical circuit breakers

Rückseitige mechanische Verriegelung für übereinander eingebaute Leistungsschalter T3

nterverrouillage mécanique arrière disjoncteurs verticaux T3

Enclavamiento mecánico posterior interruptores verticales T3

MIR-V

MIR-V

MIR-V

MIR-V

DOC. N.° 1SDH000553R0001 - L2855

Tmax

A

B

Per interruttori muniti di comando motore fornire

sempre le seguenti applicazioni:

– 1 commutatore aperto/chiuso e 1 segnale di scattato sganciatore

– Schema elettrico 1SDM0000 R0001

Always provide the following applications for

circuit-breakers fitted with motor operators:

– 1 open/closed change-over contact and 1 release tripped signal code

– Circuit diagram 1SDM0000 R0001

Für Schaltgeräte mit Motorantrieb stets folgende

Zusatzausstattung liefern:

– 1 Umschalter EIN/AUS und 1 Signal „Auslöser ausgelöst“

– Elektrischer Schaltplan 1SDM0000 R0001

Pour les disjoncteurs munis d’une commande par

moteur, fournir toujours les applications suivantes:

– 1 commutateur ouvert /fermé et 1 signal de déclencheur déclenché

– Schéma électrique 1SDM0000 R0001

Para interruptores con mando motor proporcionar

siempre las siguientes aplicaciones:

– 1 conmutador abierto/cerrado y 1 señal de disparo relé

– Esquema eléctrico 1SDM0000 R0001

54

54

54

54

54

Le operazioni da Fig. C a Fig. I sono da effettuarsi

solo se gli interruttori da interbloccare sono

accessoriati con contatti ausiliari.

Operations from Fig. C to Fig. I can be performed only

when the CBs to be interlocked are equipped with

auxiliary contacts.

Die Vorgänge von Abb. C bis Abb. I müssen nur

ausgeführt werden, wenn die zu verriegelnden

Leistungsschalter über Hilfskontakte verfügen.

Les opérations de la Fig.CàlaFig. I ne doivent être

effectuées que si les disjoncteurs à interverrouiller

sont équipés de contacts auxiliaires.

Las operaciones desde la Fig. C hasta la Fig. I deben

realizarse sólo si los interruptores por enclavarse

entre sí están accesoriados con contactos auxiliares.

T3

C

DT3 ET3

FT3 GT3

2

1

3

L

Solo per IV

Only for IV

Nur für IV

Uniquement IV

Sólo para IV

Solo per P

Only for P

Nur für P

Uniquement P

Sólo para P

HT3

I

1,1 Nm

T3

M

NF WITH P

F ONLY

2Nm

F and P

O

P

P ONLY

2Nm

Regolazione dell’interblocco tipoFoP

F or P interlock adjustment

Regulierung der Verriegelung Typ F oder P

Réglage de l'interverrouillage type F ou P

Ajuste del enclavamiento tipoFoP

Porre gli interruttori come in fig. 1, premere sulle due

leve 1, azzerando il gioco, e serrare le viti 2.

Eseguire alcune manovre di chiusura e apertura e

verificare le regolazioni.

Set the switches as showed in the picture 1, press the

two levers 1, take up the slack, screw up 2.

Open and close a few times,then check the adjustments.

Schalterstellung wie auf Abb. 1 dargestellt, auf die

beiden Hebel 1 drücken, Spiel auf Null stellen und

die Schrauben 2 anziehen. Einige Ein- und

Ausschaltungen Vornehmen, und dann die

Änderung Prüfen.

Disposer les disjoncteurs comme sur la figure 1,

appuyer sur les deux leviers, en mettant à zéro le jeu,

et serrer les vis 2. Effectuer quelques manoeuvres de

fermeture et d’ouverture, à la fin vérifier les réglages.

Colocar los interruptores como en la figura 1, presionar

las dos palancas 1, eliminando el juego, apretar los

tornillos 2. Efectuar algunas maniobras de

Cierre y apertura y, luego, compruebe los ajustes.

ABB SACE S.p.A.

Via Baioni, 35

24123 Bergamo Italy

Tel.: +39 035 395.111 - Telefax: +39 035 395.306-433

http://www.abb.com

Fig. 1 Fig. 2

Attenzione

Attention

Aufmerksamkeit

Attention

Atención

OFF

ON

1

1

2

3Nm

** Dove indicato utilizzare solo connessioni posteriori

** Use only rear connections where indicated.

** Wo angegeben nur rückseitige Anschlüsse verwenden

** Quand cela est indiqué, n'utiliser que des connexions arrière

** Utilizar únicamente las conexiones posteriores donde se indica

**

**

Always
