3B SCIENTIFIC PHYSICS 1005436 User manual

3B SCIENTIFIC®PHYSICS

Stereo-Mikroskop, 40x, Auflicht (115 V, 50/60 Hz) 1005436

Stereo-Mikroskop, 40x, Auflicht (230 V, 50/60 Hz) 1005437

Bedienungsanleitung

07/13 ALF

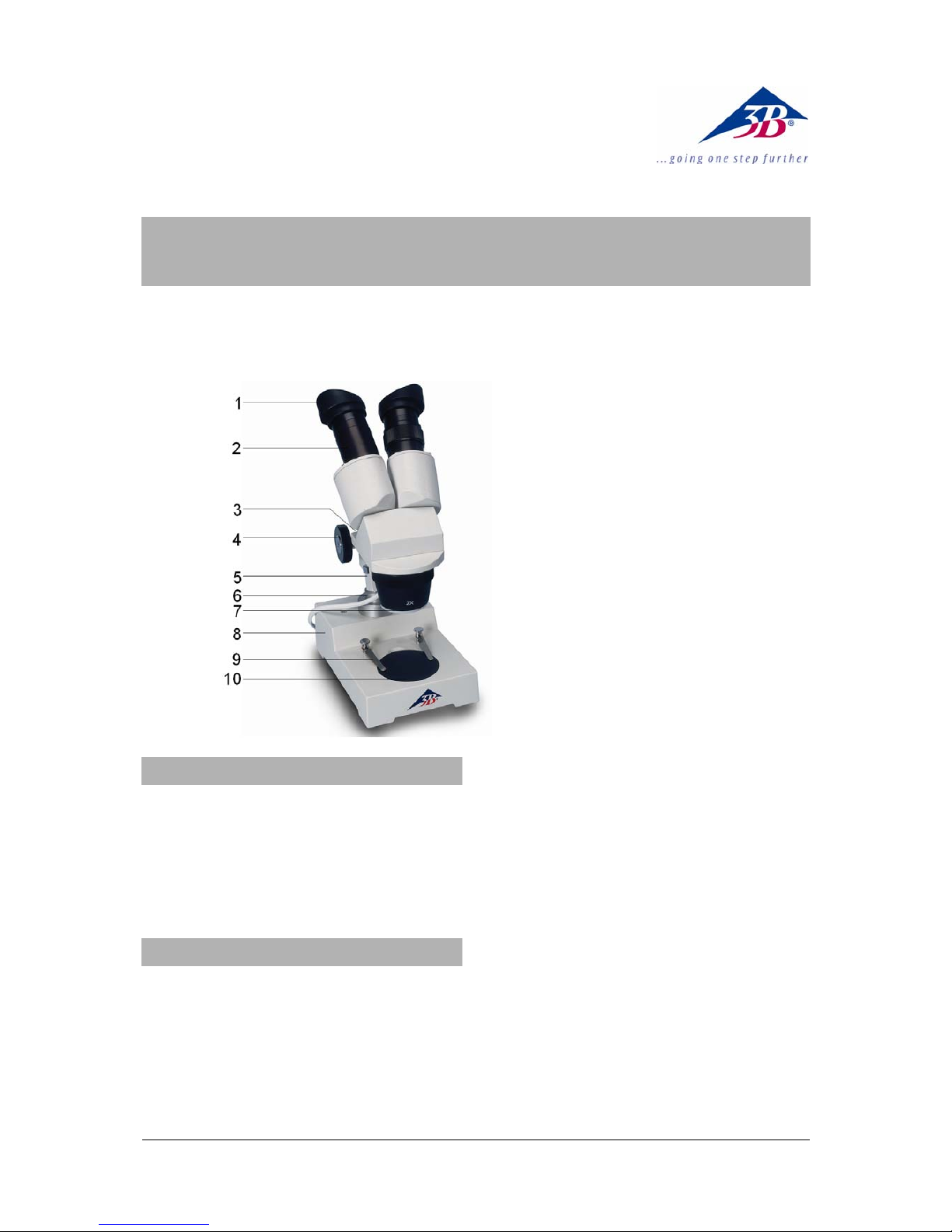

1 Okular mit Gummiaugenmuscheln

2 Tubus

3 Klemmschraube

4 Triebknopf für Fokussierung

5 Auflichtgehäuse

6 Stativsäule

7 Objektiv

8 Stativfuß

9 Präparateklemmen

10 Objektscheibe

1. Sicherheitshinweise

•Elektrischer Anschluss des Mikroskops darf

nur an geerdeten Steckdosen erfolgen.

Vorsicht! Die Lampe erhitzt sich während des

Gebrauchs. Verbrennungsgefahr!

•Während und nach Gebrauch des Mikro-

skops Lampe nicht berühren.

2. Beschreibung, technische Daten

Das Stereo-Mikroskop ermöglicht 3-dimensio-

nale Betrachtung von Objekten in 20- und 40-

facher Vergrößerung.

Das Stereo-Mikroskop 1005436 ist für eine

Netzspannung von 115 V (±10 %) ausgelegt,

1005437 für 230 V (±10 %).

Stativ: Metallstativ, Stativsäule fest mit Fuß

verbunden. Scharfstellung über beidseitig am

Stativ angeordnete Triebknöpfe

Tubus: Stereokopf mit Schrägeinblick 45°, Au-

genabstand zwischen 55 mm und 75 mm ein-

stellbar

Okulare: Weitfeld-Okularpaar WF 10x 20 mm

mit Okularsicherung, Dioptrienausgleich ±5 am

linken Okular, Gummi-Augenmuscheln

Objektiv: Objektivrevolver mit Objektiv 2x / 4x

Vergrößerung: 20x / 40x

Objektscheibe: Fuß mit herausnehmbarer Ob-

jektscheibe (Kunststoff, schwarz/weiß) 60 mm Ø

sowie 2 Präparateklemmen

Beleuchtung: Auflichtbeleuchtung, 12 V, 10 W-

Lampe

Netzanschluss: 1005436: 115 V, 50/60 Hz

1005437: 230 V, 50/60 Hz

Abmessungen: ca. 170 x 300 x 115 mm3

Masse: ca. 2,4 kg

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Deutschland • www.3bscientific.com

Technische Änderungen vorbehalten

3. Auspacken und Zusammenbau

Das Mikroskop wird in einem Karton aus Styro-

por geliefert.

•Nach Entfernen des Klebebands den Behäl-

ter vorsichtig öffnen. Dabei darauf achten,

dass nichts herausfällt.

•Um Kondensation auf den optischen Be-

standteilen zu vermeiden, das Mikroskop so

lange in der Verpackung belassen, bis es

die Raumtemperatur angenommen hat.

•Das Mikroskop mit beiden Händen (eine

Hand am Stativarm und eine am Fuß) ent-

nehmen und auf eine ebene Fläche stellen.

Das Mikroskop ist komplett zusammengebaut

außer den Augenmuscheln, die auf die Okulare

gesetzt werden und der Objektscheibe, die nach

Entfernen des Papiers auf die Öffnung im Stativ-

fuß platziert wird.

4. Bedienung

4.1 Allgemeine Hinweise

•Das Mikroskop auf einen ebenen Tisch stellen.

•Das zu betrachtende Objekt in die Mitte der

Objektscheibe platzieren und mit den

Klemmen festklemmen.

•Mikroskop ans Netz anschließen und Be-

leuchtung anschalten.

•Mit dem Tubus Augenabstand einstellen, bis

nur ein Lichtkreis sichtbar ist.

•Durch Drehen des Objektivrevolvers ge-

wünschte Vergrößerung einstellen.

•Bildschärfe mittels der Triebknöpfe einstel-

len.

•Falls nötig Klemmschraube an der Stativ-

säule lösen und durch Heben oder Senken

der kompletten Optik Grobeinstellung vor-

nehmen.

•Nach Gebrauch sofort die Beleuchtung aus-

schalten.

•Das Mikroskop mit keinen Flüssigkeiten in

Kontakt kommen lassen.

•Das Mikroskop keinen mechanischen Belas-

tungen aussetzen.

•Optische Teile des Mikroskops nicht mit den

Fingern berühren.

•Bei Beschädigungen oder Fehlern das Mik-

roskop nicht selbst reparieren.

4.2 Lampen- und Sicherungswechsel

4.2.1 Lampenwechsel

•Stromversorgung ausschalten, Netzstecker

ziehen und Mikroskop abkühlen lassen.

•Zum Wechseln der Lampe des Auflichts

seitliche Schraube am Lampengehäuse lö-

sen und Gehäuse abnehmen.

•Lampe herausnehmen und durch neue er-

setzen.

•Lampengehäuse wieder festschrauben.

4.2.2 Sicherungswechsel

•Stromversorgung ausschalten und unbe-

dingt Netzstecker ziehen.

•Sicherungshalter an der Rückseite des Mik-

roskops mit einem flachen Gegenstand (z.B.

Schraubenzieher) herausschrauben.

•Sicherung ersetzen und Halter wieder ein-

schrauben.

5. Aufbewahrung, Reinigung, Entsorgung

•Das Mikroskop an einem sauberen, trocke-

nen und staubfreien Platz aufbewahren.

•Bei Nicht-Benutzung das Mikroskop immer

mit der Staubschutzhülle abdecken.

•Das Mikroskop keinen Temperaturen unter

0°C und über 40°C sowie keiner relativen

Luftfeuchtigkeit über 85% aussetzen.

•Vor Pflege- und Wartungsarbeiten ist immer

der Netzstecker zu ziehen.

•Zur Reinigung des Mikroskops keine ag-

gressiven Reiniger oder Lösungsmittel ver-

wenden.

•Objektive und Okulare zum Reinigen nicht

auseinander nehmen.

•Bei starker Verschmutzung das Mikroskop

mit einem weichen Tuch und ein wenig

Ethanol reinigen.

•Die optischen Bestandteile mit einem wei-

chen Linsentuch reinigen.

•Die Verpackung ist bei

den örtlichen Recyc-

lingstellen zu entsor-

gen.

•Sofern das Gerät selbs

verschrottet werden

soll, so gehört dieses

nicht in den normalen

Hausmüll. Es sind die

lokalen Vorschriften zu

Entsorgung von Elekt-

roschrott einzuhalten.

3B SCIENTIFIC®PHYSICS

Stereo Microscope, 40x, Top-Light Illumination

115 V, 50/60 Hz: 1005436 / 230 V, 50/60 Hz: 1005437

Instruction Manual

07/13 ALF

1 Eyepiece with eye-shields

2 Tube

3 Lock-screw

4 Adjustment knob for focusing

5 Top-light housing

6 Pillar

7 Objective

8 Stand

9 Specimen clips

10 Object plate

1. Safety notes

•For power supply use only electrical sockets

with ground contact.

Caution! The Stirling engine becomes hot during

use. Risk of burns!

•Do not touch the lamp during or immediately

after use.

2. Description, technical data

The stereo microscope allows three-dimensional

viewing of objects in 20x and 40x magnification.

The microscope 1005436 is for operation with a

mains voltage of 115 V (±10%), and the

1005437 unit is for operation with 230 V (±10%).

Stand: Metal stand, column firmly connected

with base, pinion knobs attached on both sides

of the stand for coarse and fine focusing

Tube: Binocular inclined 45°, interocular dis-

tance adjustable between 55 and 75 mm

Eyepieces: Pair of wide field eyepieces WF 10x

20 mm with eyepiece lock and rubber eyepiece

cups, diopter compensation ±5 on the left eye-

piece

Objectives: Revolving nosepiece with objective

2x / 4x

Enlargement: 20x / 40x

Object Plate: Base with detachable object plate

(plastic, black/white) 60 mm dia. and 2 speci-

men clips

Illumination: Top-light illumination, 12 V, 10 W

lamp

Power supply: 1005436: 115 V, 50/60 Hz

1005437: 230 V, 50/60 Hz

Dimensions: 170 x 300 x 115 mm³ approx.

Weight: 2.4 kg approx.

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Germany • www.3bscientific.com

Subject to technical amendments

3. Unpacking and assembly

The microscope is packed in a molded styro-

foam container.

•Take the container out of the carton remove

the tape and carefully lift the top half off the

container. Be careful not to let the optical

items (objectives and eyepieces) drop down.

•To avoid condensation on the optical com-

ponents, leave the microscope in the original

packing to allow it to adjust to room tem-

perature.

•Using both hands (one around the pillar and

one around the base), lift the microscope

from the container and put it on a stable

desk.

The microscope is fully assembled except for

the eye-shields. Position them over the eye-

pieces for viewing comfort and to block out any

ambient light. In addition, the object plate must

be inserted into the stage opening in the base.

Please note that you must remove the protective

paper.

4. Operation

4.1 General information

•Set the microscope on a level table.

•Place the object to be observed in the center

of the object plate. Use the clips to fasten it

into place.

•Connect the mains cable to the net and turn

on the switch to get the object illuminated.

•Adjust the interpupillary distance between

the eyepieces by grasping the two prism-

housings with both hands and moving them

until one circle of light can be seen.

•Turn the objective to get the desired magni-

fication.

•Focus the object by turning the side knobs.

•It might be necessary to loosen the lock-

screw and raise or lower the entire stereo

head-bracket until the outline of the object is

found in the field of view.

•Be sure to tighten the lock-screw to fix the

height of the stereo head on the pillar.

•Always turn off the light immediately after

use.

•Be careful not to spill any liquids on the mi-

croscope.

•Do not mishandle or impose unnecessary

force on the microscope.

•Do not wipe the optics with your hands.

•Do not attempt to service the microscope

yourself.

4.2 Changing the lamp and fuse

4.2.1 Changing the lamp

•Turn off the power switch, unplug the mains

plug and let the lamp cool down.

•To change the lamp of the top light loosen

the lock-screw for the lamp-housing and re-

move the lamp screen.

•Remove the lamp and insert a new one.

•Remount the lamp screen.

4.2.2 Changing the fuse

•Turn off the power switch and unplug the

mains plug.

•Unscrew the fuse holder on the back of the

stand base with a screwdriver.

•Replace the fuse and reinsert the holder in

its socket.

5. Storage, cleaning, disposal

•Keep the microscope in a clean, dry and

dust free place.

•When not in use always cover the micro-

scope with the dust cover.

•Do not expose it to temperatures below 0°C

and above 40°C and a max. relative humid-

ity of over 85%.

•Always unplug the mains plug before clean-

ing or maintenance.

•Do not clean the unit with volatile solvents or

abrasive cleaners.

•Do not disassemble objective or eyepieces

to attempt to clean them.

•Use a soft linen cloth and some ethanol to

clean the microscope.

•Use a soft lens tissue to clean the optics.

•The packaging should be disposed of at

local recycling points.

•Should you need to

dispose of the equip-

ment itself, never throw

it away in normal do-

mestic waste. Local

regulations for the dis-

posal of electrical

equipment will apply.

3B SCIENTIFIC®PHYSICS

Loupe binoculaire, 40x, éclairage par incidence

115 V, 50/60 Hz: 1005436 / 230 V, 50/60 Hz: 1005437

Instructions d’utilisation

07/13 ALF

1 Oculaire avec bonnettes en

caoutchouc

2 Tube

3 Vis de fixation

4 Bouton de mise au point

5 Module d’éclairage par incidence

6 Colonne de potence

7 Objectif

8 Pied de potence

9 Valets de fixation

10 Plaque d’objet

1. Consignes de sécurité

•Ne brancher le microscope qu’à des prises

de courant mises à la terre.

Prudence ! L’éclairage se réchauffe pendant

l’utilisation. Risques de brûlures!

•Pendant et après l’utilisation du microscope,

ne pas toucher la lampe.

2. Description, caractéristiques techniques

Le microscope stéréoscopique permet d’observer

des objets en 3 dimensions agrandis 20 et 40

fois.

Le microscope 1005436 est prévue pour une

tension secteur de 115 V (±10 %) et l'alimenta-

tion 1005437 pour une tension secteur de 230 V

(±10 %).

Support : Support métallique, hauteur ajustable

sur colonne, mise au point par commande bila-

térale (crémaillère) de précision.

Tube : Observation binoculaire inclinée à 45°, écar-

tement interpupillaire réglable entre 55 et 75 mm

Oculaire : Paire d’oculaires grand champ WF

10x 20 mm fixés par vis et œilletons en caout-

chouc, avec ajustement dioptrique ±5 sur le

porte oculaire gauche

Objectifs : Tourelle revolver avec objectifs

achromatiques 2x et 4x

Grossissement : 20x / 40x

Plaque d’objet : Disque plastique réversible

(noir/blanc) Ø 60 mm avec de 2 valets de fixation

Éclairage : Éclairage par incidence 12 V, 10 W

Branchement secteur : 1005436: 115 V, 50/60 Hz

1005437: 230 V, 50/60 Hz

Dimensions : env. 170 x 300 x 115 mm3

Masse : env. 2,4 kg

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Allemagne • www.3bscientific.com

Sous réserve de modifications techniques

3. Déballage et assemblage

Le microscope est livré dans un carton en

polystyrène.

•Après avoir retiré le ruban adhésif, ouvrir le

carton avec précaution. Veiller à ce que les

parties optiques (objectifs et oculaires) ne

tombent pas.

•Pour éviter de la condensation sur les com-

posants optiques, laisser le microscope

dans l’emballage, jusqu’à ce qu’il ait la tem-

pérature ambiante.

•Retirer le microscope avec les deux mains

(une main au bras de la potence et l’autre au

pied), puis le poser sur une surface plane.

Le microscope est entièrement monté, sauf les

bonnettes, qui doivent être placées sur les ocu-

laires, et la plaque d’objet, qui est placée sur

l’ouverture dans le pied de la potence après

retrait du morceau de papier.

4. Commande

4.1 Remarques générales

•Poser le microscope sur une table plane.

•Placer l’objet d’étude au milieu de la table du

microscope et le fixer avec les valets de fixation.

•Brancher le câble secteur et allumer

l’éclairage.

•Avec le tube, régler l’écart des yeux, jusqu’à

ce qu’on ne voie plus qu’un cercle lumineux.

•Régler l’agrandissement désiré en tournant

le revolver d’objectifs.

•Ajuster la netteté de l’image avec les bou-

tons de réglage.

•Au besoin, desserrer la vis de fixation de la

colonne de la potence et procéder au régla-

ge rapide en montant ou en abaissant

l’optique complète.

•Après l’utilisation du microscope, éteindre

immédiatement l’éclairage.

•Le microscope ne doit jamais entrer en con-

tact avec des liquides.

•Ne jamais exposer le microscope à des

contraintes mécaniques.

•Ne pas toucher les parties optiques du mi-

croscope avec les doigts.

•En cas d’endommagement ou de défaut, ne

pas réparer soi-même le microscope.

4.2 Remplacement de lampe et de fusible

4.2.1 Remplacement de lampe

•Couper l’alimentation électrique, retirer la

fiche secteur et laisser le microscope re-

froidir.

•Pour remplacer la lampe de l’éclairage, des-

serrer la vis latérale du module de lampe et

retirer le module.

•Retirer la lampe et la remplacer par une neuve.

•Visser de nouveau le module de la lampe.

4.2.2 Remplacement de fusible

•Couper l’alimentation électrique et retirer

impérativement la fiche secteur.

•Dévisser le porte-fusible avec un objet plat

(par ex. tournevis).

•Remplacer le fusible et visser de nouveau le

portefusible.

5. Rangement, nettoyage, disposition

•Ranger le microscope à un endroit propre,

sec et exempt de poussière.

•Si le microscope n’est pas utilisé, le

recouvrir de la housse.

•Ne pas exposer le microscope à des

températures inférieures à 0°C et

supérieures à 40°C ainsi qu’à une humidité

relative de l’aide supérieure à 85%.

•Avant d’effectuer des travaux d’entretien et de

maintenance, retirer toujours la fiche secteur.

•Pour le nettoyage du microscope, ne pas

utiliser de nettoyants ni de solvants agressifs.

•Pour le nettoyage, ne pas démonter les

objectifs ni les oculaires.

•S’il est fortement encrassé, nettoyer le mi-

croscope avec un chiffon doux et un peu

d’éthanol.

•Nettoyer les composants optiques avec un

chiffon doux pour lentilles.

•L'emballage doit être déposé aux centres de

recyclage locaux.

•Si l'appareil doit être

jeté, ne pas le jete

dans les ordures

ménagères. Il est im-

portant de respecter les

consignes locales rela-

tives au traitement des

déchets électriques.

3B SCIENTIFIC®PHYSICS

Microscopio stereo, 40x, illuminazione dall’alto

115 V, 50/60 Hz: 1005436 / 230 V, 50/60 Hz: 1005437

Istruzioni d’uso

07/13 ALF

1 Oculare con mascherine in gomma

2 Tubo

3 Vite di fissaggio

4 Manopola di messa a fuoco

5 Alloggiamento illuminazione

dall’alto

6 Montante dello stativo

7 Obiettivo

8 Base di supporto

9 Pinzette per preparati

10 Tavolino portaoggetti

1. Norme di sicurezza

•L’allacciamento elettrico del microscopio

può essere effettuato solo ad una presa col-

legata a terra.

Attenzione! La lampada si riscalda durante l’uso.

Pericolo di ustioni!

•Non toccare la lampada durante e al termine

de l’uso del microscopio.

2. Descrizione, dati tecnici

Il microscopio stereoscopico consente

l’osservazione tridimensionale degli oggetti con

ingrandimento in 20 e 40 volte.

Il microscopio 1005436 è progettato per una

tensione di rete di 115 V (±10 %), 1005437 per

230 V (±10 %).

Stativo: Tutto in metallo, braccio dello stativo

saldato al piede, regolazione della messa a

fuoco con le due manopole sullo stativo

Tubo: Visione binoculare inclinata a 45°, distan-

za tra gli occhi regolabile 55 - 75 mm

Oculari: Coppia di oculari grande campo WF

10x 20 mm, con protezione oculare, compensa-

zione diottrie ±5 sull’oculare sinistro, mascherine

in gomma

Obiettivi: Revolver portaobiettivo con obiettivo

2x / 4x

Ingrandimento: 20x / 40x

Tavolino portaoggetti: Piede con disco estrai-

bile (in plastica, bianco/nero) Ø 60 mm e 2 pin-

zette per preparati

Illuminazione: Illuminazione dall’alto, 12 V, 10 W

Allacciamento a rete: 1005436: 115 V, 50/60

Hz 1005437: 230 V, 50/60 Hz

Dimensioni: ca. 170 x 300 x 115 mm3

Peso: ca. 2,4 kg

3B Scientific GmbH • Rudorffweg 8 • 21031 Amburgo • Germania • www.3bscientific.com

Con riserva di modifiche tecniche

3. Disimballo e assemblaggio

Il microscopio viene fornito in un cartone in

Styropor.

•Aprire con precauzione il contenitore una volta

rimosso il nastro adesivo. Durante tale opera-

zione prestare attenzione affinché i pezzi

dell’ottica (obiettivi e oculari) non cadano.

•Per evitare la formazione di condensa sui

componenti ottici lasciare il microscopio nel-

la confezione finché non abbia raggiunto la

temperatura ambiente.

•Estrarre il microscopio con entrambe le mani

(una mano sul braccio dello stativo e una sul

piede) e collocarlo su una superficie piana.

Il microscopio è completamente montato, ad

eccezione delle mascherine che vengono poste

sugli oculari e del disco dell’obiettivo, che viene

collocato sull’apertura nel piede dello stativo una

volta rimossa la carta.

4. Comandi

4.1 Indicazioni generali

•Collocare il microscopio su un tavolo dalla

superficie piana.

•Collocare l’oggetto da osservare al centro

del tavolino portaoggetti e bloccarlo con le

pinze.

•Collegare il cavo di rete e attivare

l’illuminazione.

•Regolare con il tubo la distanza interoculare

finché non sarà visibile un unico cerchio lu-

minoso.

•Selezionare l’ingrandimento desiderato

facendo ruotare il revolver portaobiettivi.

•Regolare la definizione dell’immagine at-

traverso le manopole.

•Se necessario allentare la vite di fissaggio

sul montante dello stativo ed effettuare la

regolazione macrometrica sollevando o

abbassando l’intera ottica.

•Dopo l’uso spegnere immediatamente la

lampada.

•Il microscopio non deve entrare in contatto

con sostanze liquide.

•Non sottoporre il microscopio a sollecitazioni

meccaniche.

•Non toccare con le dita le parti ottiche del

microscopio.

•In caso di danneggiamento o di difetti del

microscopio non cercare di effettuare la ripa-

razione autonomamente.

4.2 Sostituzione della lampada e del fusibile

4.2.1 Sostituzione della lampada

•Disconnettere l’alimentazione elettrica,

estrarre la spina e lasciar raffreddare il mi-

croscopio.

•Per sostituire la lampada dell'illuminazione

dall'alto allentare la vite laterale dell'allog-

giamento della lampada e rimuovere l'allog-

giamento.

•Estrarre la lampada e sostituirla con una

nuova.

•Riavvitare saldamente l'alloggiamento della

lampada.

4.2.2 Sostituzione del fusibile

•Disconnettere l’alimentazione elettrica ed

estrarre assolutamente la spina.

•Svitare il portafusibili (sul lato posteriore del

microscopio) con un oggetto piatto (ad es.

un cacciavite).

••Sostituire il fusibile e riavvitare il supporto

5. Conservazione, pulizia, smaltimento

•Conservare il microscopio in un luogo pulito,

asciutto e privo di polvere.

•Durante il periodo di non utilizzo coprire se

pre il microscopio con la custodia antipolvere.

•Non esporre il microscopio a temperature

inferiori a 0°C e superiori a 40°, né ad

un’umidità relativa superiore all’85%.

•Prima di effettuare lavori di cura o manuten-

zione è necessario staccare sempre la spina.

•Non impiegare detergenti o soluzioni ag-

gressive per la pulizia del microscopio.

•Non separare gli obiettivi e gli oculari per

effettuarne la pulizia.

•In caso di sporco notevole ripulire il micro-

scopio con un panno morbido e un poco di

etanolo.

•Pulire le componenti ottiche con un panno

morbido per lenti.

•Smaltire l'imballo presso i centri di raccolta e

riciclaggio locali.

•Non gettare l'apparec-

chio nei rifiuti domestici.

Per lo smaltimento delle

apparecchiature elettri-

che, rispettare le dispo-

sizioni vigenti a livello

locale.

3B SCIENTIFIC®PHYSICS

Microscopio estéreo, 40x, Iluminación de luz incidente

115 V, 50/60 Hz: 1005436 / 230 V, 50/60 Hz: 1005437

Instrucciones de uso

07/13 ALF

1 Ocular con anteojera de goma

2 Tubo

3 Tornillo de sujeción

4 Botón de ajuste de focalización

5 Carcasa de luz incidente

6 Columna del estativo

7 Objetivo

8 Base del estativo

9 Pinzas portamuestras

10 Portaobjetos

1. Aviso de seguridad

•El microscopio sólo se puede conectar a

tomacorrientes con puesta a tierra.

¡Atención! La lámpara se recalienta durante del

uso. ¡Peligro de quemaduras!

•No toque la lámpara durante o tras el uso

del microscopio.

2. Descripción, datos técnicos

El microscopio estéreo permite la observación

tridimensional de objetos amplificados por 20 y

40 veces.

El microscopio 1005436 está dimensionada

para una tensión de red de 115 V (±10 %) resp.

1005437 para 230 V (±10 %).

Soporte: Soporte métalico, unión fija de la

columna del soporte con la base. Enfoque

mediante los botones de ajuste situados en

ambos lados del soporte

Tubo: Visión oblicua binocular 45°, distancia

entre los ojos ajustable entre 55 y 75 mm

Ocular: Par de oculares de campo amplio WF

10x 20 mm con seguro del ocular, anteojeras de

goma, corrección de dioptría ±5

Objetivo: Revólver portaobjetivos con objetivo

2x / 4x

Magnificación: 20x / 40x

Portaobjetos: Base con disco de quita y pon

(de plástico, negro/blanco) 60 mm Ø así como 2

pinzas portamuestras

Iluminación: Iluminación de luz incidente 12 V, 10 W

Conexión a la red: 1005436: 115 V, 50/60 Hz

1005437: 230 V, 50/60 Hz

Dimensiones: aprox. 170 x 300 x 115 mm3

Masa: aprox. 2,4 kg

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburgo ▪Alemania • www.3bscientific.com

Se reservan las modificaciones técnicas

3. Desembalaje y montaje

El microscopio se suministra embalado en un

cartón de estiropor.

•Una vez retirada la cinta adhesiva, abra

cuidadosamente el paquete. Al hacerlo,

tenga cuida-do de que no caiga ninguna de

las piezas ópticas (objetivos y oculares).

•Para evitar la presencia de condensado

sobre los componentes ópticos, el

microscopio debe permanecer dentro del

embalaje el tiempo que sea necesario para

que adote la temperatura ambiente.

•Saque el microscopio tomándolo con ambas

manos (tome con una el brazo del estativo y

con la otra la base), y colóquelo sobre una

superficie plana.

El microscopio está montado por completo, con

excepción de las anteojeras que se colocan

sobre los oculares, y del portaobjetos, el cual se

posiciona sobre la base del estativo una vez

que se lo ha extraído del papel.

4. Servicio

4.1 Notas generales

•Coloque el microscopio sobre una mesa plana.

•Posicione el objeto de observación en el

centro de la platina y fíjelo con las pinzas

portamuestras.

•Conecte el cable a la red y encienda la ilu-

minación.

•Ajuste la distancia interocular, con el tubo,

hasta que sólo sea visible un círculo luminoso.

•Ajuste la ampliación deseada girando el por-

taobjetivos rotatorio.

•Ajuste la nitidez de la imagen por medio de

los botones de ajuste.

•De ser necesario, afloje el tornillo de fijación

de la columna del estativo, y realice el ajuste

grueso elevando o bajando la óptica completa.

•Tras el uso, desconecte inmediatamente la

iluminación.

•El microscopio no debe entrar en contacto

con ningún tipo de líquido.

•El microscopio no debe ser sometido a

ningún tipo de carga mecánica.

•No tocar con los dedos las piezas ópticas

del microscopio.

•En caso de daños o de que el microscopio

presentara fallos, no trate de repararlo Ud. mismo.

4.2 Recambio de lámpara y fusible

4.2.1 Recambio de lámpara

•Desconecte la alimentación de corriente,

retire el enchufe de la red y espere a que el

microscoipio se enfríe.

•Para cambiar la lámpara de luz incidente,

retire los tornillos laterales y extraiga la car-

casa.

•Retire la lámpara y reemplácela por una

nueva.

•Vuelva a atornillar la carcasa de la lámpara.

4.2.2 Recambio de fusible

•Desconecte la alimentación de corriente. Es

imprescindible que también desconecte el

enchufe de la red.

•En la parte posterior del microscopio desa-

tornille el portafusibles con un objeto plano

(p. ej. Un destornillador).

•Reemplace el fusible y vuelva a atornillar el

portafusibles.

5. Mantenimiento, limpieza, desecho

•El microscopio debe permanecer en un

lugar limpio, seco y libre de polvo.

•Si se lo mantiene fuera de uso, se debe

cubrir siempre con la envoltura protectora

contra el polvo.

•No someta el microscopio a temperaturas

bajo 0°C o sobre 40°C, ni a una humedad

relativa del aire superior al 85%.

•Antes de realizar trabajos de mantenimiento

o reparación, se debe desconectar el

enchufe de la red.

•No se debe usar ningún elemento agresivo

ni disolventes para limpiar el microscopio.

•No desmontar los objetivos y oculares para

limpiarlos.

•Si el microscopio se encuentra muy sucio,

se debe limpiar con un paño suave y un po-

co de etanol.

•Limpie los componentes ópticos con un

paño suave para lentes.

•El embalaje se desecha en los lugares loca-

les para reciclaje.

•En caso de que el propio

aparato se deba desecha

como chatarra, no se

debe deponer entre los

desechos domésticos

normales. Se deben

cumplir las prescripciones

locales para el desecho

de chatarra eléctrica.

This manual suits for next models

Table of contents

Languages:

Other 3B SCIENTIFIC PHYSICS Microscope manuals

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1005432 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 200 1003266 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 300 1013144 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1012403 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 200 1013364 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 400 1003274 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 400 1003276 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 200 1013365 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1013152 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1005438 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS N180 1013150 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 400 1003276 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 400 1003277 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1012404 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1005442 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1005434 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 500 1003278 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 400 1003274 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1013370 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 500 1013146 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 300 LED 1013366 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 500 1003279 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1012404 User manual

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 500 1013146 User manual

Popular Microscope manuals by other brands

Thermo Scientific

Thermo Scientific Nicolet iN10 Using

National

National DC3-163 instructions

KERN Optics

KERN Optics OPE-1 User instructions

OPTIKA MICROSCOPES

OPTIKA MICROSCOPES B-150D Operation manual

Prior

Prior Lux POL operating instructions

Opitec

Opitec Smartscoop 115615 instructions

KERN

KERN OPO-1 operating instructions

Topcon

Topcon SP-1P user manual

Motic

Motic PA43 Operation manual

Leica

Leica DVM5000 Setup manual

MshOt

MshOt MZ62 user manual

KERN Optics

KERN Optics OZR-5 User instructions

VWR

VWR VisiScope 384 Series instruction manual

Nikon

Nikon ECLIPSE E200 POL instructions

Leica

Leica DI C800 User's manual & installation instructions

ThermoFisher Scientific

ThermoFisher Scientific Continuµm manual

ThermoFisher Scientific

ThermoFisher Scientific Continuµm manual

Olympus

Olympus SZ61 instructions
