Zitta Caldara 36 User manual

Caldara 36"

Update: 20180327

Caldara 42"

Caldara 48"

Caldara 60"

32" Retour / Return

36" Retour / Return

PORTE REVERSIBLE

La porte doit être du même côté que le

panneau de retour.

The door must be the same side as

the side pannel.

REVERSIBLE DOOR

Les instructions montrés au manuel sont

pour le montage de la porte droite.

The instructions shown in the manual

is for the installation of the right door.

Le micro ﬁlm protecteur formé lors de

son application,fera perler l'eau sur le

verre aﬁn d'en faciliter l'entretien.

The micro protective layer formed during

its application will make the water bead

along the glass for easy maintenance.

L'ENTRETIEN DE VOTRE DOUCHE

Ne jamais utiliser de poudre ou de

tampon à récurer .Il sufﬁt de nettoyer

la porte avec une solution d'eau et

vinaigre, 1 pour 5.Vous pouvez utiliser

un détergent doux, mais aucun produit

à base d'ammoniaque cela pourrait

endommager la surface de la vitre.

THE MAINTENANCE OF YOUR

SHOWER

Never use of powder or scouring pads.

Simply clean the door with a solution of

water and vinegar,1 to 5.You can use a

mild detergent but never use ammoniac,

it could damage the glass surface.

ZITTACLEAN

Thoroughly inspect your product before proceeding with the installation.

The warranty will be void if the product is installed with a conspicuous defect.

To prevent leaks, silicone must be applied on the outside of the shower and not on the inside!

Read all instructions carefully before starting the installation.

Save this manual for future reference.

Section A

Section B

Caldara 54"

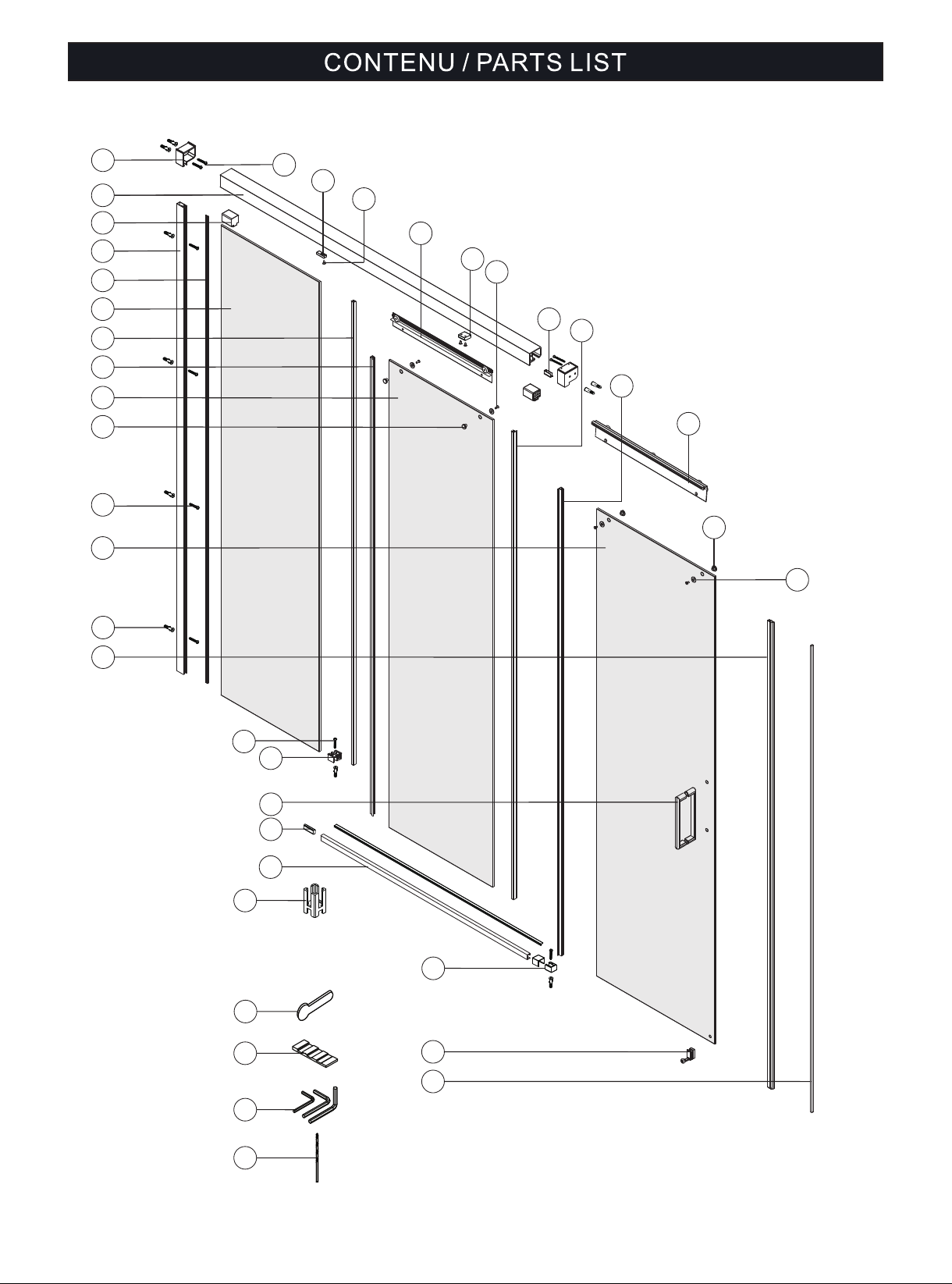

27 28

Description anglais

Qté

1A Ancrage chrome pour barre de roulement gauche

1B 1 Ancrage chrome pour barre de roulement droite

21Barre de roulement

32Roller bumper

4Extrusion murale Chrome

5Joint de serrage

61Panneau fixe clair

71Joint panneau fixe

8 1 Joint panneau du centre

91Clear sliding panel in middle

10 2Ancrage de fixation de vitre

11 5 Vis 8 X 1 5 /8 '' tete plate

12 1 Porte clair

13 10 Wall anchor

14 1 Magnet gasket A

15 1

Ancrage chrome d'anti éclaboussure de panneau fixe

16 1Poigné chrome

17 1 Anti éclaboussure chrome

18 2

19 1Chrome mural bracket for backsplash

20 2

21 1 Roulette

22 1Aimant B collant

23 1Ancrage panneau fixe en haut

24 3

25 1

Insert rolling bar for sliding panel in middel

26 5

Vis mécanique en V M5 x 12

27 1Cap pour ancrage de barre

28 1

30 1Insert rolling bar for door panel

29 1

Numéro

Gasket for door panel(Short)

Joint panneau du centre long

34 3

Installation tool

1Drill bit Ø3.0

Vis 10 X 1 5 /8 '' tête en V

VIS 8 X 5/8 ''

36 1

37 1Anti jump

Vis en V 8 x 1''

Eccentric fixing part

Chrome wall bracket for rolling bar left

Chrome wall bracket for rolling bar right

Chrome rolling bar

Amortisseur de roulette

Chrome Wall Chanel

Squeeze gasket

Clear Fixe panel

Gasket for fixed panel(Have Cut)

Gasket for door panel

Fixing part

Vitre du millieu

60'' bathtub/BAIN

PQ 022602

PQ 022702

PQ 023102

PQ 023299

PA 004102

PJ 008010

PG 011520

PJ 008110

PJ 008210

PG 012020

PQ 023302

Flat head screw 8 X 1 5/8 '' PV 000299

Clear door panel PG 012520

Cheville murale PV 000199

Aimant A PJ 003110

Chrome Fix panel bracket for backsplash PQ 023402

Chrome handle PP 000302

Chrome back splash PQ 023802

Outil pour installation de vitre

PT 002199

Ancrage chrome d'anti éclaboussure mural PQ 023902

Ancrage de fixation de vitre excentrique PQ 024002

Roller for clear door panel PR 000902

Magnet B adhesive

Fixing part for fixed panel

PJ 003210

PQ 024102

VIS 8 X 5/8 '' PV 001399

Barre de roulement pour vitre du centre

PQ 024502

Machine screw V M5 x 12

PV 000599

Cap for wall bracket PQ 024602

Gasket for door panel(Long) PJ 008310

Joint de porte court PJ 008410

Barre de roulement pour porte coulissante PQ 025002

Flat head screw 10 X 1 5/8 '' PV 002799

Outil pour joint de serrage PT 000399

Support d'installation pour vitre PT 000199

Kit de clé Allan PT 000299

Foret 1/8''

PT 002299

Flat screw 8 x 1'' PV 001899

Anti-jumper PQ 025199

38 4Rondelle pour vis de vitre

Washer for glass screw PQ 025202

39 1Amortisseur de roulette du bas

Bumper for bottom roller

36"Code

PQ 022602

PQ 022702

PQ 022802

PQ 023299

PA 004002

PJ 008010

PG 011120

PJ 008110

PJ 008210

PG 011620

PQ 023302

PV 000299

PG 012120

PV 000199

PJ 003110

PQ 023402

PP 000302

PQ 023502

PT 002199

PQ 023902

PQ 024002

PR 000902

PJ 003210

PQ 024102

PV 001399

PQ 024202

PV 000599

PQ 024602

PJ 008310

PJ 008410

PQ 024702

PV 002799

PT 000399

PT 000199

PT 000299

PT 002299

PV 001899

PQ 025199

PQ 025202

PQ 025699

42"Code

PQ 022602

PQ 022702

PQ 022902

PQ 023299

PA 004002

PJ 008010

PG 011220

PJ 008110

PJ 008210

PG 011720

PQ 023302

PV 000299

PG 012220

PV 000199

PJ 003110

PQ 023402

PP 000302

PQ 023602

PT 002199

PQ 023902

PQ 024002

PR 000902

PJ 003210

PQ 024102

PV 001399

PQ 024302

PV 000599

PQ 024602

PJ 008310

PJ 008410

PQ 024802

PV 002799

PT 000399

PT 000199

PT 000299

PT 002299

PV 001899

PQ 025199

PQ 025202

PQ 025699

48"Code

PQ 022602

PQ 022702

PQ 023002

PQ 023299

PA 004002

PJ 008010

PG 011320

PJ 008110

PJ 008210

PG 011820

PQ 023302

PV 000299

PG 012320

PV 000199

PJ 003110

PQ 023402

PP 000302

PQ 023702

PT 002199

PQ 023902

PQ 024002

PR 000902

PJ 003210

PQ 024102

PV 001399

PQ 024402

PV 000599

PQ 024602

PJ 008310

PJ 008410

PQ 024902

PV 002799

PT 000399

PT 000199

PT 000299

PT 002299

PV 001899

PQ 025199

PQ 025202

PQ 025699

60"Code

PQ 022602

PQ 022702

PQ 023102

PQ 023299

PA 004002

PJ 008010

PG 011420

PJ 008110

PJ 008210

PG 011920

PQ 023302

PV 000299

PG 012420

PV 000199

PJ 003110

PQ 023402

PP 000302

PQ 023802

PT 002199

PQ 023902

PQ 024002

PR 000902

PJ 003210

PQ 024102

PV 001399

PQ 024502

PV 000599

PQ 024602

PJ 008310

PJ 008410

PQ 025002

PV 002799

PT 000399

PT 000199

PT 000299

PT 002299

PV 001899

PQ 025199

PQ 025202

PQ 025699 PQ 025699

54"Code

PQ 022602

PQ 022702

PQ 026702

PQ 023299

PA 004002

PJ 008010

PG 013420

PJ 008110

PJ 008210

PG 013520

PQ 023302

PV 000299

PG 013620

PV 000199

PJ 003110

PQ 023402

PP 000302

PQ 026802

PT 002199

PQ 023902

PQ 024002

PR 000902

PJ 003210

PQ 024102

PV 001399

PQ 026902

PV 000599

PQ 024602

PJ 008310

PJ 008410

PQ 027002

PV 002799

PT 000399

PT 000199

PT 000299

PT 002299

PV 001899

PQ 025199

PQ 025202

PQ 025699

Kit d'ancrage chrome pour bar

Qté

SP 1

SP 2 2

SP 3 1

SP 4 1

SP 5 1

SP 6 1

SP 7 3

SP 8 3

SP 9 1

Numéro

Joint de vitre

Panneau clair de retour 8 mm

Joint de serrage

Chrome Wall Chanel

Vis 8 X 1 5 /8 '' tete plate

Vis mécanique en V M5 x 12

Cheville murale

Ancrage chrome 90 pour anti éclaboussure

SP 10 1

Couvert d'extrusion mural Chrome

32"Code 36"Code

Chrome kit for bar

Machine screw V M5 x 12 PV 000599 PV 000599

Gasket for glass PJ 008510 PJ 008510

Cap pour vitre chrome M5

Chrome cap for glass M5 PQ 025302 PQ 025302

Clear Return panel 8 mm PG 012620 PG 012720

Squeeze gasket PJ 005710 PJ 005710

Extrusion murale Chrome PA 000002 PA 000002

Flat head screw 8 X 1 5/8 '' PV 000299 PV 000299

Wall anchor PV 000199 PV 000199

90 Chrome bracket for backsplash PQ 025402 PQ 025402

Channel cap extrusion

PQ 000102 PQ 000102

PT 002099 PT 002099

PT 000199 PT 000199

PT 000399 PT 000399

PQ 010799 PQ 010799

Pure

Alcohol Towel

FOREXTERNAL USE ONLY

15X2 0cm

SP 11 Pure Alcohol Towel

Lingette d'alcool

SP 12 Glass Wedge spacer

Support d'installation pour vitre

SP 13

Outil pour joint de serrage

SP 14

Entretoise

Sleeve

Round head

screw

A01

A02

Céramiques

Tiles

24 H

ATTENTION !

Attendre 24h avant d'installer votre

porte de douche, aﬁn de permettre au

mortier et à la ﬁnition de sécher

complètement.

WARNING !

Wait 24h before proceeding with the

installa-tion of the shower door. This

will ensure that the ﬁnish and mortar

is dry.

20~30mm

Pour protéger le FINI de

votre base de douche.

To protect your shower

base ﬁnish.

(39 1/4"~40 3/4") (997mm~1035mm)

42"

48"

54"

(45 1/4"~46 3/4") (1149mm~1187mm)

(57 1/4"~58 3/4") (1454mm~1492mm)

(33 1/4"~34 3/4") (843mm~881mm)

36"

Protection de la base / Base protection

Dimensions

Vériﬁer que la base est de niveau / Check that the base is level

60"

(51 1/4"~52 3/4") (1302mm~1304mm)

A03

A04

6mm

Just ﬁx this

wall channel

to the wall.

413

6mm

Outside

Installer l'extrusion murale du côté du panneau ﬁxe /

Install the wall extrusion on the ﬁxed panel side

413

Min 1/2" 12mm

Installation des supports de rail / Rail support installation

Installation de l'extrusion murale/Wall extrusion installation

Répéter l'opération sur l'autre mur /

Repeat the operation on the other wall

3mm

Utiliser l'extrusion murale comme

référence de hauteur /

Use wall extrusion as height reference

A05

0~15

0~5/8"

A06

Installation des supports de rail / Rail support installation

413

6mm

3mm

Utiliser l'extrusion murale comme

référence de hauteur /

Use wall extrusion as height reference

Répéter l'opération pour les 2 côtés / Repeat the operation on the other side

Installation du panneau ﬁxe / Fixed panel installation

A07

Sécuriser le panneau ﬁxe / Fixed panel securing

Porte à gauche / Door on the left

Porte à droite / Door on the right

Outside

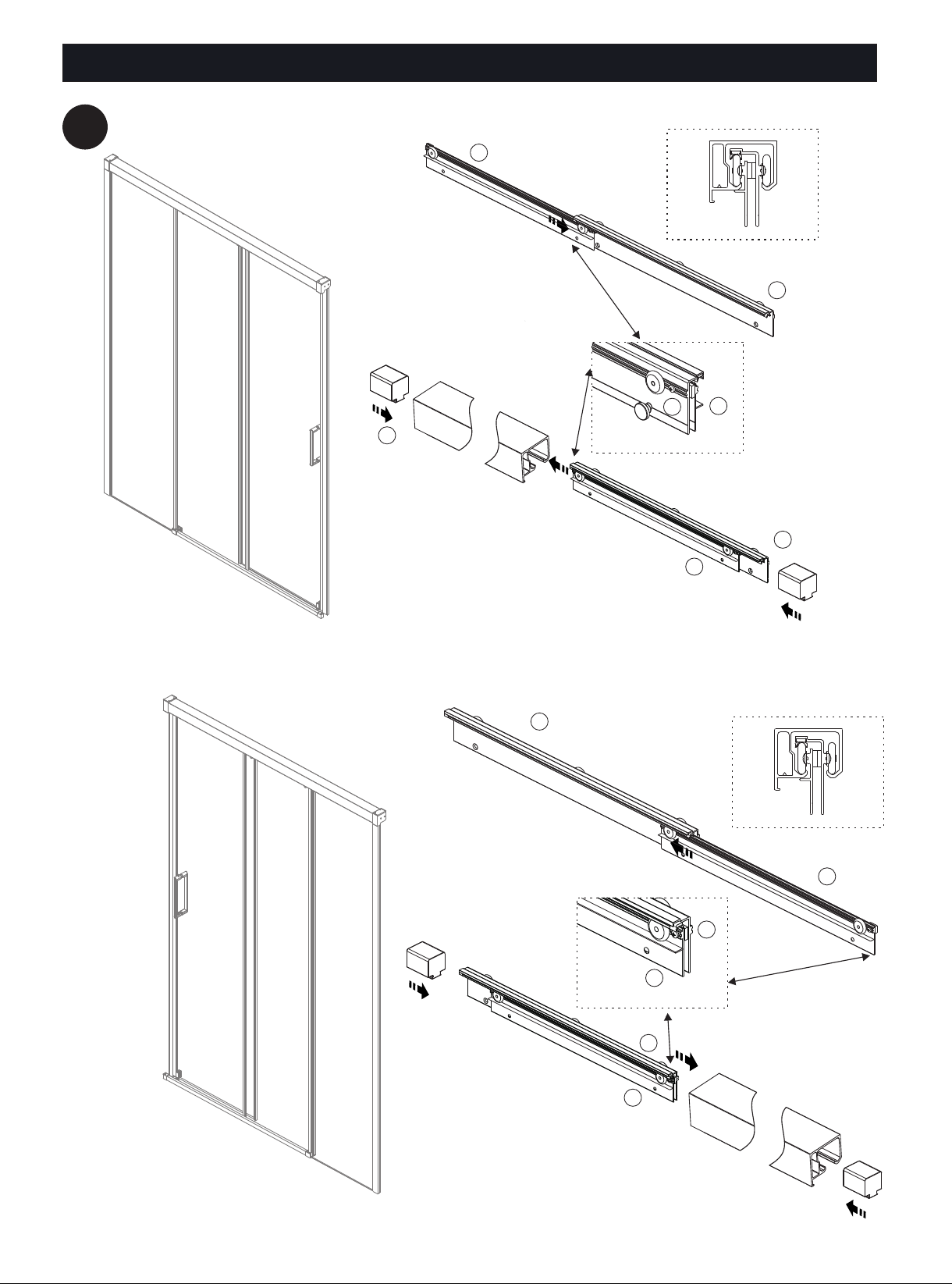

Assemblage du rail / Rail assembly

A08

Extérieur

Inside

Intérieur

Outside

Extérieur

Inside

Intérieur
