Whirlpool WETLV27HW User manual

DETAILED PLANNING DIMENSION

WHIRLPOOL®STACKED LAUNDRY CENTER WITH 9 WASH CYCLES AND AUTODRY™

1 of 15

IMPORTANT: Dimensional specications are provided for planning purposes only.

W11476226A

DETAILED PLANNING DIMENSION

WHIRLPOOL®STACKED LAUNDRY CENTER WITH 9 WASH CYCLES AND AUTODRY™

IMPORTANT: Dimensional specications are provided for planning purposes only.

2 of 15

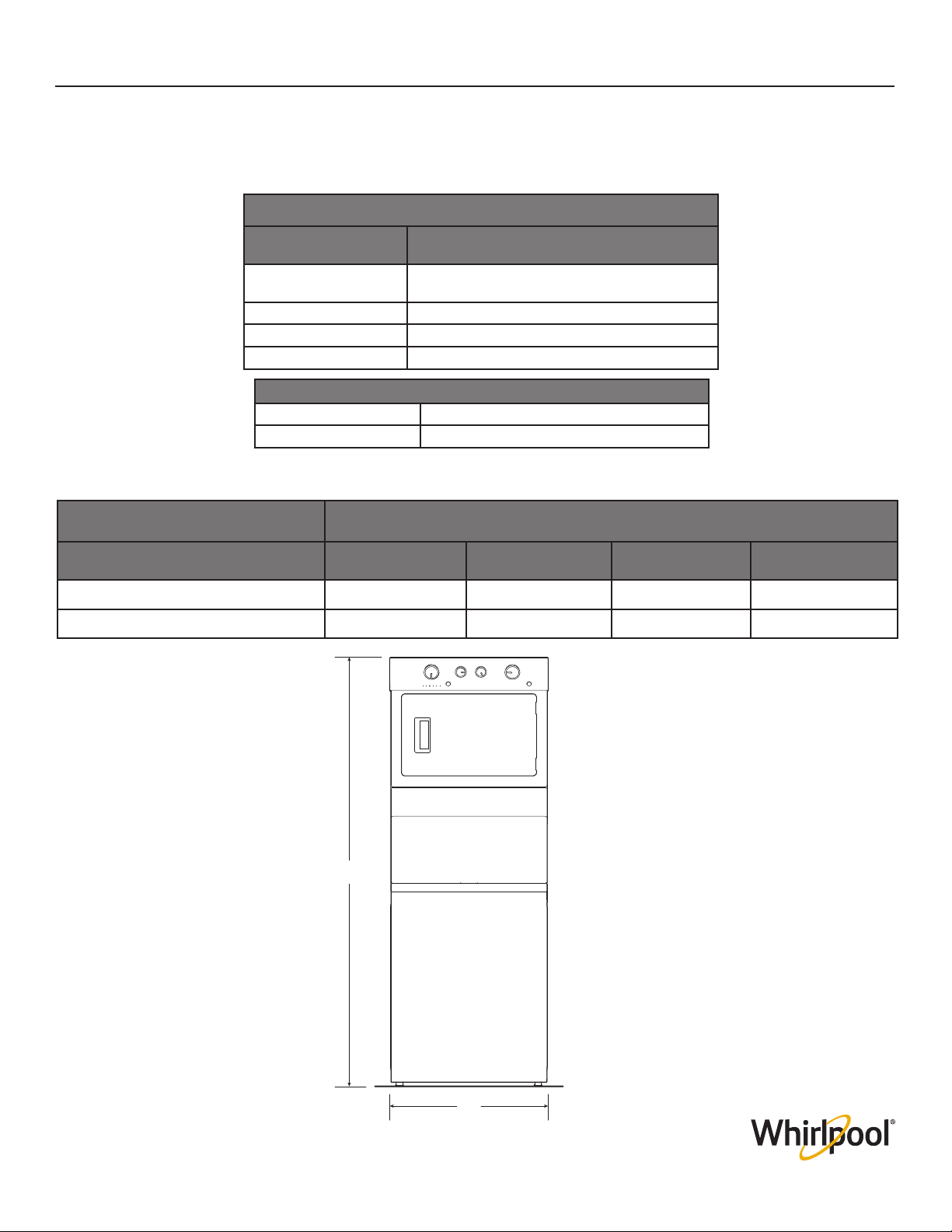

FRONT VIEW

PRODUCT DIMENSIONS

WETLV27HW 3.5 cu ft DOE (US) Washer Basket Capacity/

5.0 cu ft IEC (CAN) Dryer Drum Capacity

Unit of Measurement in (minimum) mm (minimum) in (maximum) mm (maximum)

Height (with feet) (A) 75 1905 - -

Product Width (B) 27¼ 692 - -

WARNING: To reduce the risk of re, electric shock, or injury to persons, read the IMPORTANT SAFETY INSTRUCTIONS and

INSTALLATION INSTRUCTIONS, located in your appliance's Owner's Manual, before installing and operating this appliance.

Electrical Requirements

WETLV27HW 3.5 cu ft DOE (US) Washer Basket Capacity/

5.0 cu ft IEC (CAN) Dryer Drum Capacity

Minimum Circuit

Amperage Rating 30 A

Maximum Ampere Draw 30 A

Operating Voltage 120/240 V AC only

Operating Frequency 60 Hz

ELECTRICAL REQUIREMENTS

Drum Volume

Dryer 5.9 cu ft

Washer -

DETAILED PLANNING DIMENSION

WHIRLPOOL®STACKED LAUNDRY CENTER WITH 9 WASH CYCLES AND AUTODRY™

IMPORTANT: Dimensional specications are provided for planning purposes only.

3 of 15

PRODUCT DIMENSIONS

WETLV27HW 3.5 cu ft DOE (US) Washer Basket Capacity/

5.0 cu ft IEC (CAN) Dryer Drum Capacity

Unit of Measurement in (minimum) mm (minimum) in (maximum) mm (maximum)

Door Width (C) 233∕4603 24 610

Door Height (D) 143∕4375 153∕16 386

Height to Bottom of Door (E) 531∕21359 - -

Product Depth with Dryer Door Open (F) 4715∕16 1218 - -

Product Depth (G) 327∕16 824 - -

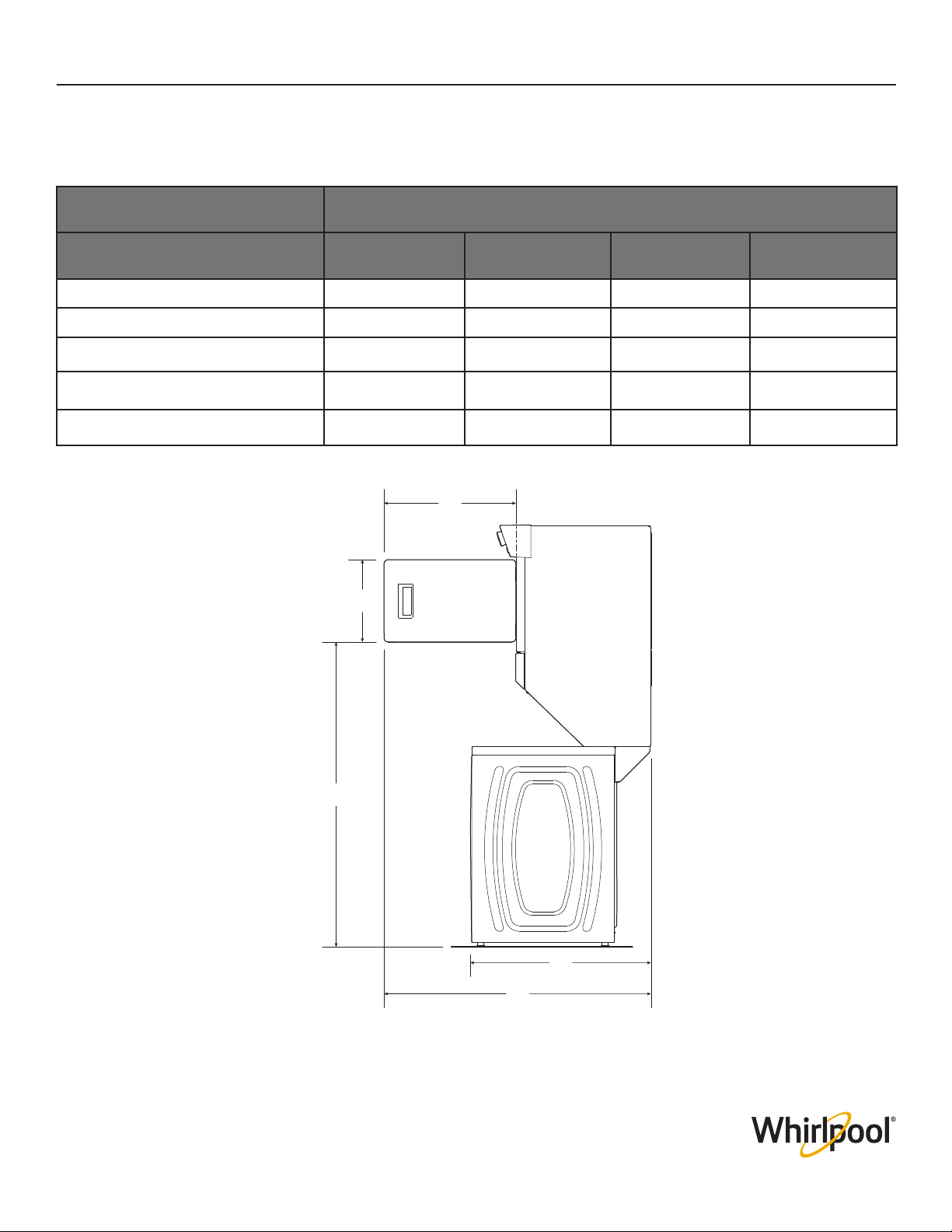

SIDE VIEW

DETAILED PLANNING DIMENSION

WHIRLPOOL®STACKED LAUNDRY CENTER WITH 9 WASH CYCLES AND AUTODRY™

IMPORTANT: Dimensional specications are provided for planning purposes only.

4 of 15

PRODUCT DIMENSIONS

WETLV27HW 3.5 cu ft DOE (US) Washer Basket Capacity/

5.0 cu ft IEC (CAN) Dryer Drum Capacity

Unit of Measurement in (minimum) mm (minimum) in (maximum) mm (maximum)

Position of Power Cord (H) 441∕81121 45 1143

Power Cord Length 60 1524 - -

Position of Water Inlet Valves (I) 32 813 37 940

Drain Hose Length - - - -

Diameter of Drain Hose - - - -

Position of Drain Hose (J) 6 152 - -

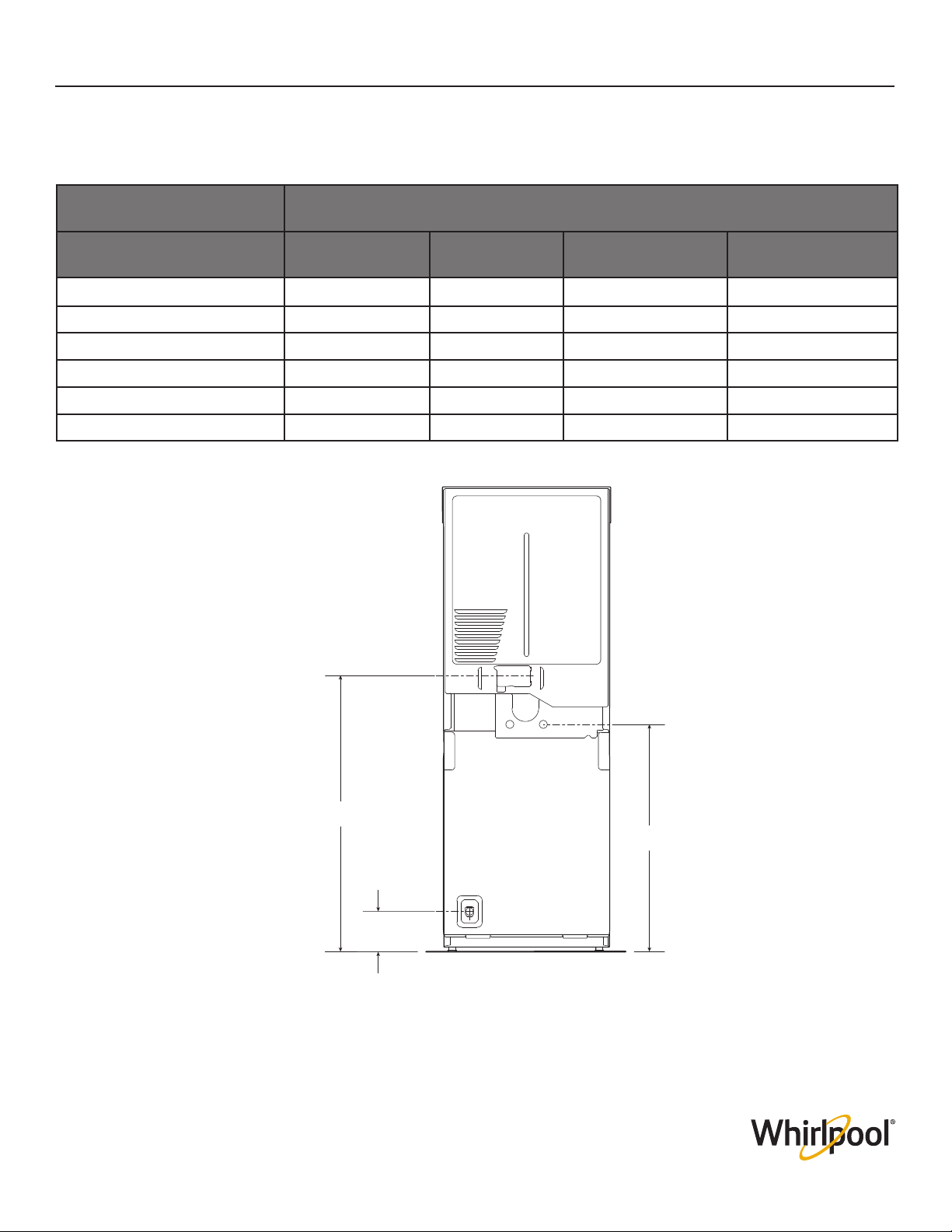

BACK VIEW

DETAILED PLANNING DIMENSION

WHIRLPOOL®STACKED LAUNDRY CENTER WITH 9 WASH CYCLES AND AUTODRY™

5 of 15

IMPORTANT: Dimensional specications are provided for planning purposes only.

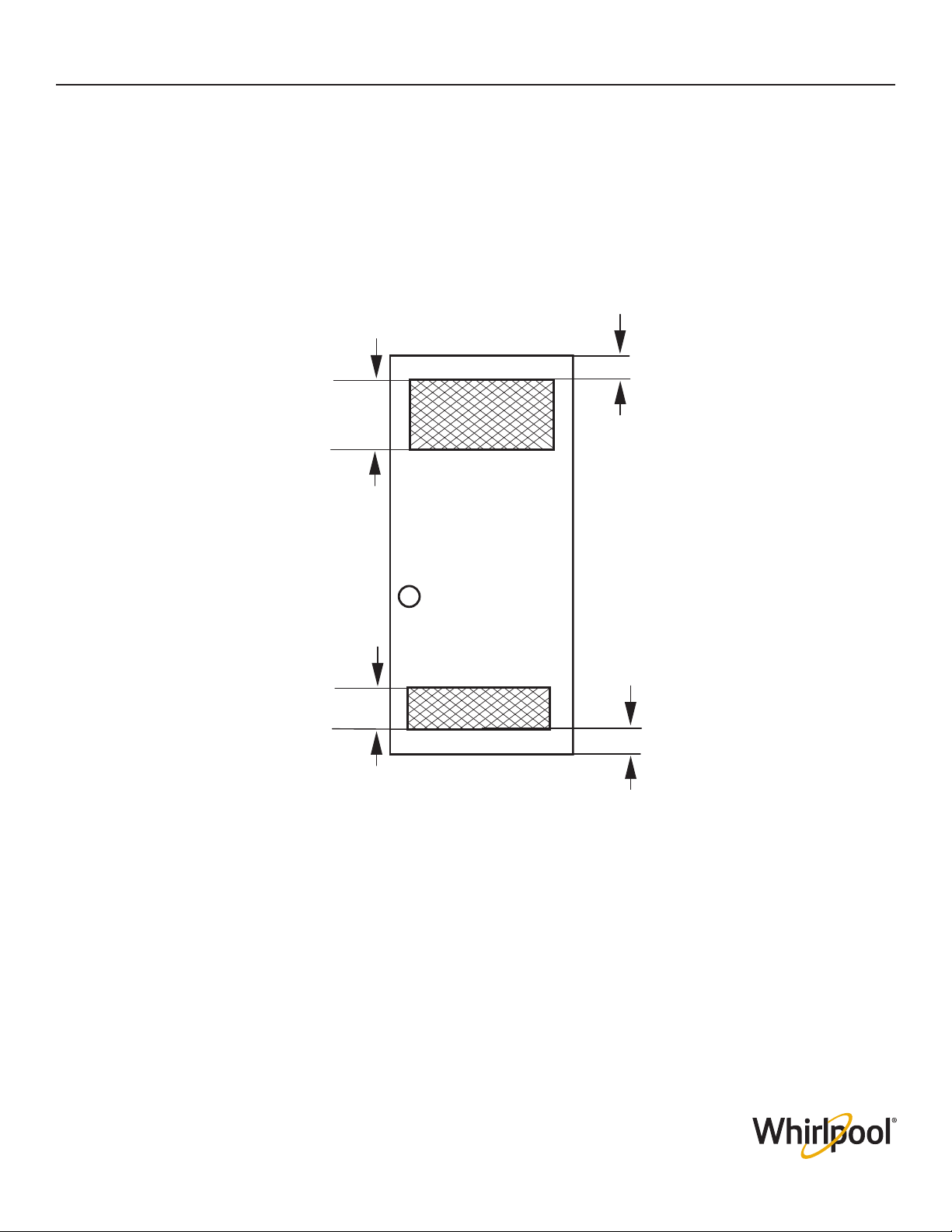

RECESSED AREA OR CLOSET INSTALLATION

All dimensions show recommended spacing allowed, except for closet door ventilation openings which are minimum required.

This washer has been tested for installation with spacing of 0" (0 mm) clearance on the sides. Consider allowing more space for ease

of installation and servicing, and spacing for companion appliances and clearances for walls, doors, and oor moldings. Add spacing

of 1" (25 mm) on all sides of washer to reduce noise transfer. Rear clearance minimum of 5" (125 mm). If a closet door or louvered

door is installed, top and bottom air openings in door are required.

*For additional details (or information) specic to your model, refer to your Quick Start Guide.

24 in2

(155 cm2)

48 in2

(76 mm)

(310 cm2)

(76 mm)

Closet

door

Front

View

DIMENSIONS DE PLANIFICATION DÉTAILLÉES

ENSEMBLE DE BUANDERIE SUPERPOSÉ WHIRLPOOL®AVEC 9 PROGRAMMES DE LAVAGE

ET AUTODRY™ (SÉCHAGE AUTOMATIQUE)

6 de 15

IMPORTANT: Les spécications dimensionnelles sont fournies uniquement à des ns de planication.

W11476226A

DIMENSIONS DE PLANIFICATION DÉTAILLÉES

ENSEMBLE DE BUANDERIE SUPERPOSÉ WHIRLPOOL®AVEC 9 PROGRAMMES DE LAVAGE

ET AUTODRY™ (SÉCHAGE AUTOMATIQUE)

IMPORTANT: Les spécications dimensionnelles sont fournies uniquement à des ns de planication.

7 de 15

VUE DE FACE

DIMENSIONS DU PRODUIT

WETLV27HW Capacité du panier de la laveuse de 3,5pi3(DOE aux É.-U.)/

Capacité du tambour de la sécheuse de 5,0pi3(IEC au Canada)

Unité de mesure po (minimum) mm (minimum) po (maximum) mm (maximum)

Hauteur (avec pieds) (A) 75 1905 - -

Largeur du produit (B) 27¼ 692 - -

AVERTISSEMENT: Pour réduire le risque d’incendie, de décharge électrique ou de blessures, lire les INSTRUCTIONS IMPORTANTES DE

SÉCURITÉ et INSTRUCTIONS D’INSTALLATION du guide d’utilisation de votre appareil avant d’installer et de faire fonctionner cet appareil.

Spécications électriques

WETLV27HW Capacité du panier de la laveuse de 3,5pi3(DOE aux É.-U.)/

Capacité du tambour de la sécheuse de 5,0pi3(IEC au Canada)

Courant minimum du circuit 30 A

Consommation maximum 30 A

Tension de fonctionnement 120/240 V CA seulement

Fréquence de fonctionnement 60Hz

SPÉCIFICATIONS ÉLECTRIQUES

Volume du tambour

Sécheuse 5,9pi3

Laveuse -

DIMENSIONS DE PLANIFICATION DÉTAILLÉES

ENSEMBLE DE BUANDERIE SUPERPOSÉ WHIRLPOOL®AVEC 9 PROGRAMMES DE LAVAGE

ET AUTODRY™ (SÉCHAGE AUTOMATIQUE)

IMPORTANT: Les spécications dimensionnelles sont fournies uniquement à des ns de planication.

8 de 15

DIMENSIONS DU PRODUIT

WETLV27HW Capacité du panier de la laveuse de 3,5pi3(DOE aux É.-U.)/

Capacité du tambour de la sécheuse de 5,0pi3(IEC au Canada)

Unité de mesure po (minimum) mm (minimum) po (maximum) mm (maximum)

Largeur de la porte (C) 23 3/4603 24 610

Hauteur de la porte (D) 14 3/4375 15 3/16 386

Hauteur jusqu’au bas de la porte (E) 53 1/21359 - -

Profondeur du produit avec la porte

dela sécheuse ouverte (F) 47 15/16 1218 - -

Profondeur du produit (G) 32 7/16 824 - -

VUE LATÉRALE

DIMENSIONS DE PLANIFICATION DÉTAILLÉES

ENSEMBLE DE BUANDERIE SUPERPOSÉ WHIRLPOOL®AVEC 9 PROGRAMMES DE LAVAGE

ET AUTODRY™ (SÉCHAGE AUTOMATIQUE)

IMPORTANT: Les spécications dimensionnelles sont fournies uniquement à des ns de planication.

9 de 15

DIMENSIONS DU PRODUIT

WETLV27HW Capacité du panier de la laveuse de 3,5pi3(DOE aux É.-U.)/

Capacité du tambour de la sécheuse de 5,0pi3(IEC au Canada)

Unité de mesure po (minimum) mm (minimum) po (maximum) mm (maximum)

Position du cordon d’alimentation (H) 441/81121 45 1143

Longueur du cordon d’alimentation 60 1524 - -

Positions des valves d’entrée d’eau (I) 32 813 37 940

Longueur du tuyau de vidange - - - -

Diamètre du tuyau de vidange - - - -

Position du tuyau de vidange (J) 6 152 - -

VUE ARRIÈRE

DIMENSIONS DE PLANIFICATION DÉTAILLÉES

ENSEMBLE DE BUANDERIE SUPERPOSÉ WHIRLPOOL®AVEC 9 PROGRAMMES DE LAVAGE

ET AUTODRY™ (SÉCHAGE AUTOMATIQUE)

10 de 15

IMPORTANT: Les spécications dimensionnelles sont fournies uniquement à des ns de planication.

INSTALLATION DANS UN ENCASTREMENT OU UNE ARMOIRE

Toutes les dimensions représentent les dégagements recommandés permis, hormis pour les ouvertures de ventilation de la porte de

l’armoire qui correspondent aux dimensions minimales nécessaires.

Cette laveuse a été testée pour une installation avec dégagement de 0po (0mm) sur les côtés. On peut éventuellement laisser

davantage de dégagement pour faciliter l’installation et l’entretien, ainsi que des distances de séparation pour les appareils ménagers

voisins et des dégagements pour les murs, portes et plinthes. Ajouter un espace supplémentaire de 1po (25mm) de tous les côtés

de la laveuse pour réduire le transfert de bruit. Dégagement arrière minimum de 5po (125mm). Si l’on installe une porte de placard

ouune porte à persiennes, des ouvertures d’aération au sommet et au bas de la porte sont nécessaires.

*Pour obtenir des détails (ou des informations) supplémentaires en lien avec votre modèle, consulter le Guide de démarrage rapide.

24 po2

(155 cm2)

48 po

(310 cm )

3 po

(76 mm)

3 po

(76 mm)

Porte de l’armoire

Vue de

face
