SIGE INFINITY PLUS 004i User manual

SIGE S.P.A.

60020 POLVERIGI AN ITALY

TEL +39 071 90 90 000 R.A.  FAX +39 071 90 90 804

WWW.SIGESPA.IT INFO@SIGESPA.IT

PRODOTTO ED ASSEMBLATO IN ITALIA / MADE AND ASSEMBLED IN ITALY / FABRIQUÉ ET ASSEMBLÉ EN ITALIE / HECHO Y MONTADO EN ITALIA

SIGE non Sarà rESponSabIlE dI EvEntualI dannI occorSI pEr utIlIzzo dEl prodotto dIfformE da quEllo pEr Il qualE èStato concEpIto. SIGE wIll not bE rESponSIblE for any EvEntual damaGE duE to adIffErEnt uSE from thE onE It haS bEEn madE.

SIGE nE SEra paS rESponSablE pour touS lES dommaGES àcauSE d’un dIfférEnt utIlIzatIon du produIt pour lEquEl Il aété fabrIqué. SIGE no SEra rESponSablE para cualquIEr daño dEbIdo al uSo dIfErEntE dE lo por El cual un producto ha SIdo rEalIzado.

CARATTERISTICHE • FEATURES • CARACTÉRISTIQUES • CARACTERÍSTICAS

Cestello jolly con fondo in nobilitato e guide ad estrazione totale con soft.

Solid base pull-out basket with full extension slides and soft closing.

Panier bas coulissant avec coulisses sortie-totale et soft closing. Panier fond mélaminé.

Cesto jolly en asiento laminado con guias a estracción total con soft.

MINUTERIA INTERNA • FITTINGS • FERRURE • FORRETERIA

N°14 4x16 Vite autoﬁlettante / Self tapping screw / Vis autotaraudeuse / Tornillos autorroscantes

N°4 6,3x12 Eurovite / Eurovite / Eurovite / Eurovite

N°8 3,9x13 Vite autoﬁlettante / Self tapping screw / Vis autotaraudeuse / Tornillos autorroscantes

N°2 M6x10 Vite / Screw / Vis / Tornillos

N°2 Rondella / Washer / Rondelle / Arandela

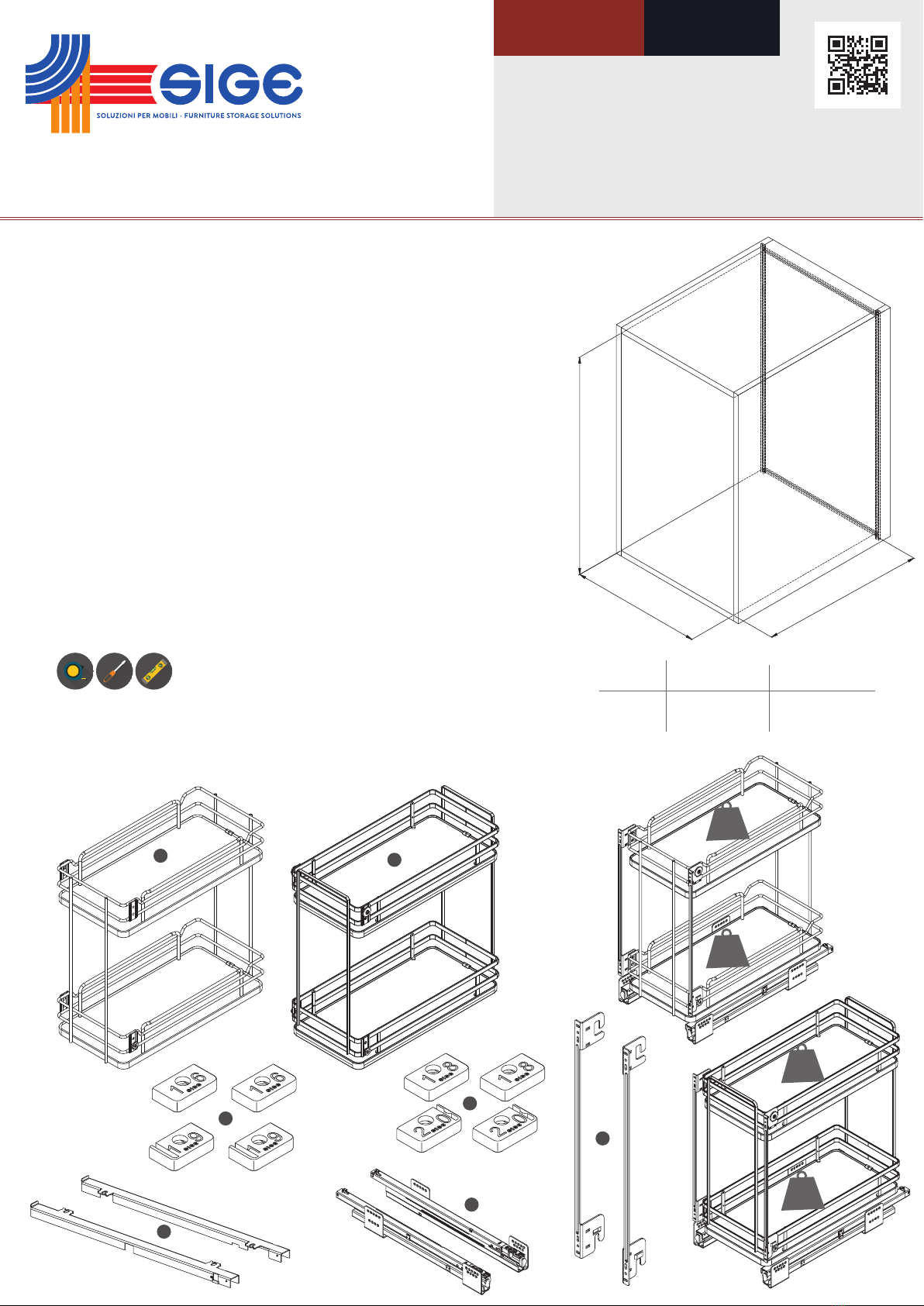

COMPONENTI • PARTS • COMPOSANTS • COMPONENTES

A. N°1 004i Cestello / Basket / Panier / Cesto

B. N°1 004+ Cestello / Basket / Panier / Cesto

C. N°1 Set guide / Set slides / Kit coulisses con coulisses / Set de guias

D. N°2 Stae ﬁssaggio antina / Door brackets / Pattes ﬁxation porte / Escuadras para ajuste de puerta

E. N°1 Set carter per guide / Slides carter kit / Kit carter coulisses / Kit carter para guias

F. N°1 Set spessori ﬁanco mobile da 18/20 mm / Cabinet side thickness spacer kit 18/20 mm

Set d’épaisseur pour cotés des meubles 18/20 mm / Set de espesores para costados del mueble 18/20 mm

G. N°1 Set spessori ﬁanchi mobile da 16/19 mm / Cabinet side thickness spacer kit 16/19 mm

Set d’épaisseur pour cotés des meubles 16/19 mm / Set de espesores para costados del mueble 16/19 mm

UTENSILERIA • TOOLS • OUTILS • INSTRUMENTOS

MANUTENZIONE • MAINTENANCE • ENTRETIEN • MANTENIMIENTO

Pulire con un panno morbido ed asciutto. Evitare l’uso di solventi e/o abrasivi.

Clean with a soft, dry cloth. Avoid using solvents or abrasive.

Nettoyez avec un chion sec et doux. N’utilisez pas aucun solvant ou produit abrasif.

Limpiar con paño suave y seco. Evitar el uso de solventes y/o abrasivos.

REV 00.2018

F0IST000010

ART 004i

ART 004+

GUIDE SIGE - SIGE SLIDES - COULISSES SIGE - GUIAS SIGE

INFINITY LINE INFINITY PLUS

300-400-450-500-600

Min.520

YSLIDES

VERSION D.450

SLIDES

VERSION D.500

MIN.

DEPTH 445 495

Avvitare le staffe D sull’antina rispettando le misure indicate.

Screw D brackets on the door respecting showed data.

Vissez les pattes D sur la porte en respectant les mesures indiquées.

Atornillar los soportes D sobre la puerta respetando las medidas indicadas.

Posizionare le guide C rispettando le quote indicate ed avvitarle con le apposite

viti sui fianchi del mobile. NB: È possibile scegliere di posizionare le guide in alto

o in basso in base alle proprie esigenze.

Place slides C respecting showed data and screw them on the cabinet’s sides.

NB: It’s possible to choose slides position either on top or on the bottom to suit

your needs.

Positionez les coulisses C en respectant les mesures indiquées et serrez les vis sur

les côtés du meuble. NB: Est possible choisir si positionner les coulisses en haut

ou en bas selon nécessité.

Posicionar las guìas C respetando las medidas indicadas y atornillar con sus debi-

dos tornillos sobre los costados del mueble. NB: Es posible elegir si posicionar las

guìas arriba o abajo segun las proprias necesidades.

N°8 4x16

N°8 3,9x13

Scegliere i particolari F o G a seconda dello spessore fianco mobile, come

mostrato nella tabella*, Inserire i particolari nel carter E.

Choose the F or G part depending on the cabinet side thickness, as shown in

the table*, Insert the parts in the carter E.

Choisissez les particuliers F ou G en fonction de l’épaisseur du flanc mobile,

comme indiqué dans le tableau *, insérer les particuliers dans le carter E.

Elija los componentes F o G segundo el grosor del lado del mueble, como se

muestra en la tabla *, inserte llos componentes en el carter E.

ES. SIDE 18MM

20mm

16mm

19mm

COMPONENTE

PART

SPESSORE FIANCO MOBILE

CABINET SIDE THICKNESS

18mm

CLICK!

424

P.GUIDA X

DEPHT SLIDES

450 288

500 320

105 392

12 12

13 13

99 392

12 12

13 13

300 241

400 341

450 391

500 441

600 541

ART 004+ ART 004i

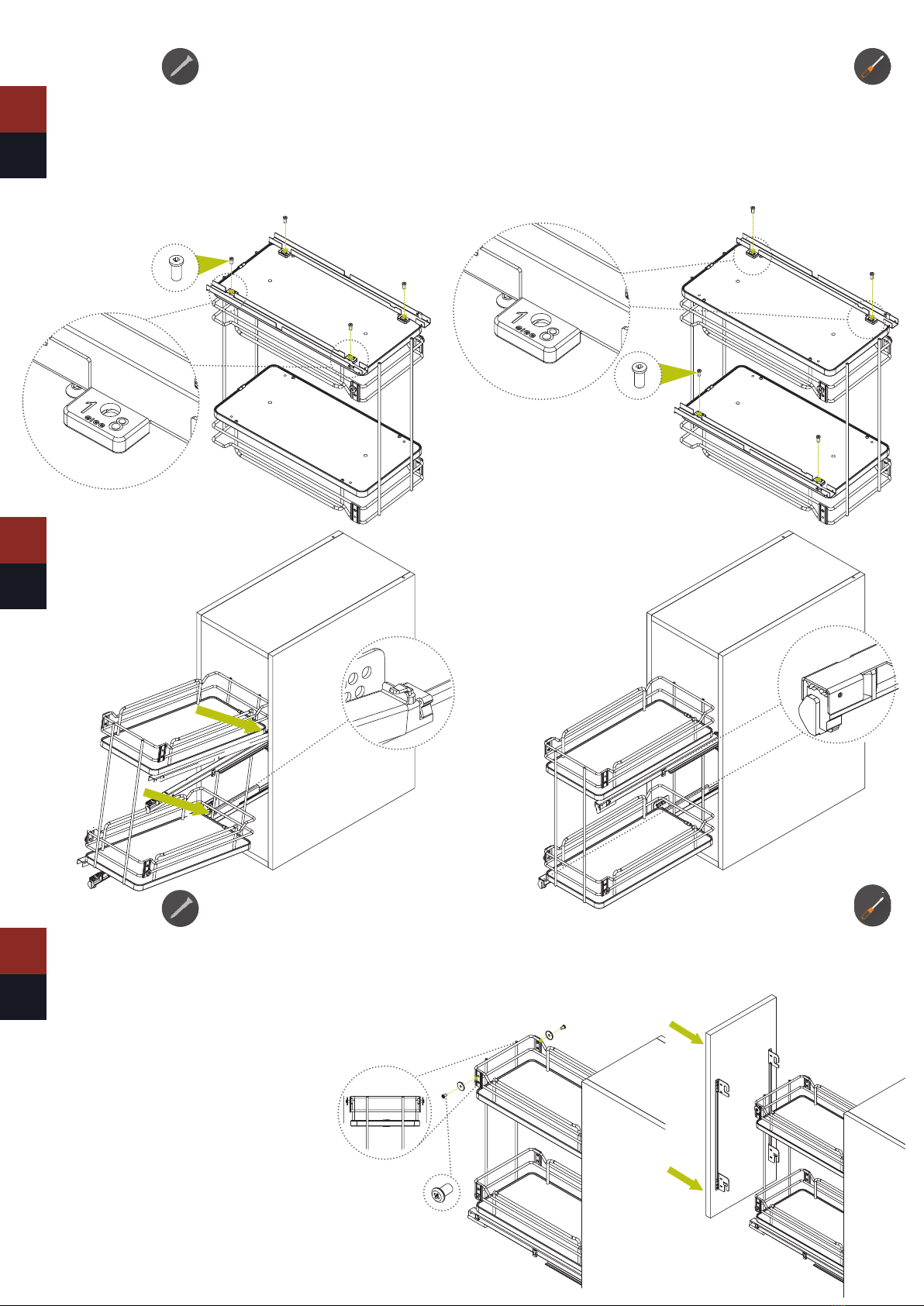

Montare il cesto A o B sulle guide C.

Fit basket A or B on slides C.

Monter le panier A ou B sur les coulisses C.

Montar el cesto A o B sobre las guìas C.

Premontare le due viti M6x10 e le rondelle come nella fig. “H”, quindi montare

l’antina e serrare le viti come nella fig. “I”.

Pre-assemble the two M6x10 screws and washers as shown in fig. “H”, then mount

the door and tighten the screws as shown in fig. “I”.

Pré-assembler les deux vis M6x10 et les rondelles comme indiqué sur la fig. “H”,

puis montez la porte et serrez les vis comme indiqué sur la fig. “I”.

Premontar los dos tornillos y arandelas M6x10 como se muestra en la fig. “H”,

luego monte la puerta y apriete los tornillos como se muestra en la fig. “I”.

Avvitare i carter E sul pianetto tramite le euroviti 6,3x12. NB: Posizionare i carter

E sui pianetti a seconda di come sono state, precedentemente, posizionate le

guide C (vedi fase 1).

Screw the carter E onto the shelf using the 6,3x12 eurovites. NB: Place the carters

E on the shelves according to how the guides C were previously placed (see step 1).

Visser le carter E sur l’étagère en utilisant les eurovites 6,3x12. NB: Positionner les

carter E sur les étagères en fonction du positionnement des guides C (voir étape 1).

Atornille el carter E en el estante usando los eurovites 6,3x12. NB: coloque las

carter E en los estantes de acuerdo con la posición previa de las guías C (consulte

el paso 1).

N°4 6,3x12

N°2 M6x10

H I

CLICK!

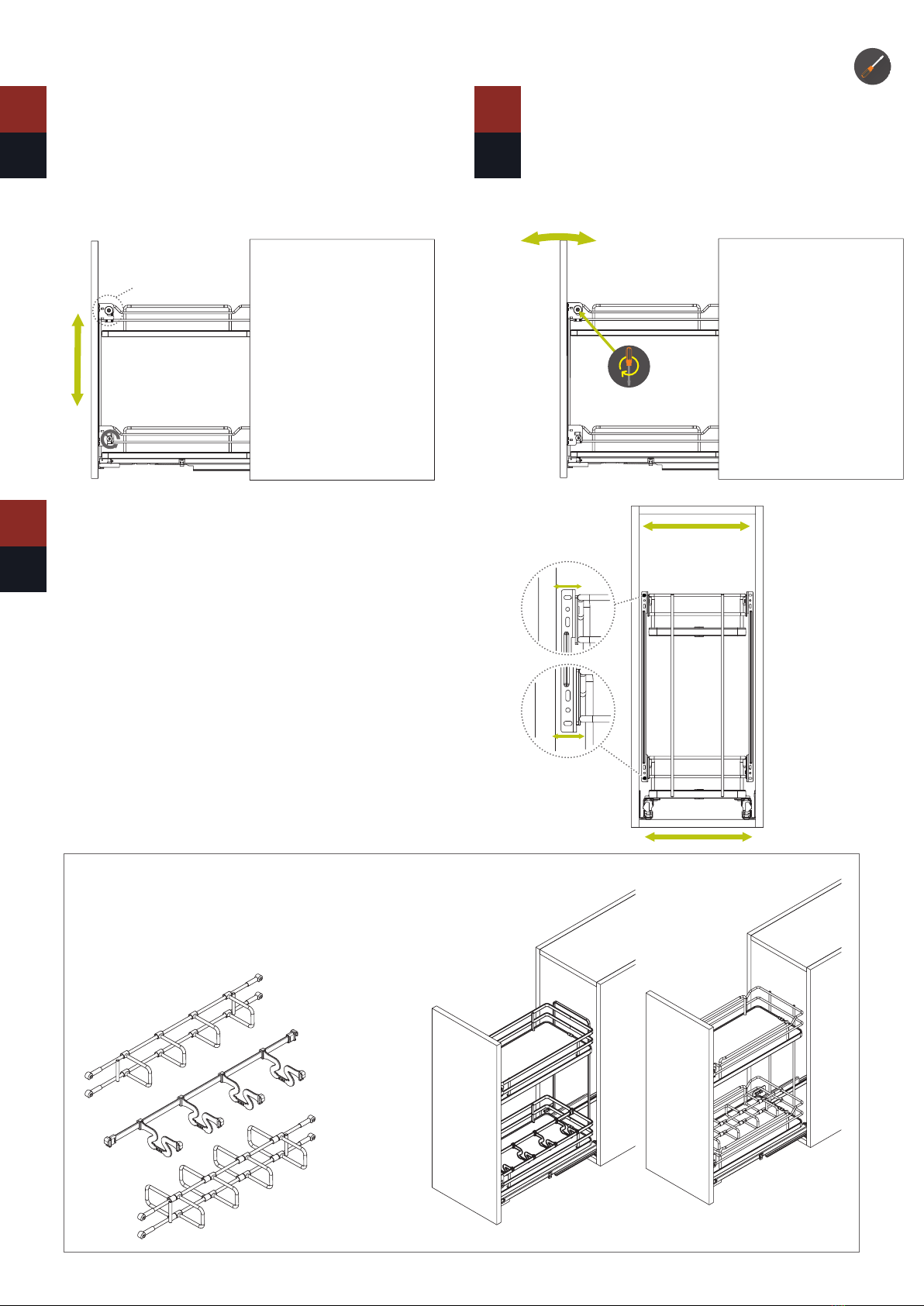

Allentare le due viti M6x10 “L”, girare la vite “M” come mostrato per regolare

l’antina in su e giù.

Loosen the four screws M6x10 “L”, turn the screw “M” as shown to adjust the

door up and down.

Desserrez les deux vis M6x10 “L”, tournez la vis “M” comme indiqué pour aju-

ster la porte de haut en bas.

Afloje los dos tornillos M6x10 “L”, gire el tornillo “M” como se muestra para

ajustar la puerta hacia arriba y hacia abajo.

Allentare le due viti M6x10, per regolare l’antina in avanti ed in dietro.

Loosen the four screws M6x10, to adjust the door forward and back.

Desserrez les deux vis M6x10, pour ajuster la porte avant et arrière.

Afloje los dos tornillos M6x10, para ajustar la puerta hacia adelante y hacia atrás.

Allentare le viti 3,9x13, per regolare l’antina a destra e sinistra.

Loosen the 3,9x13 screws, to adjust the door to the right and left.

Desserrez les vis 3,9x13, pour ajuster la porte à droite et à gauche.

Afloje los tornillos 3,9x13, para ajustar la puerta a la derecha e izquierda.

LA SIGE SPA SI RISERVA IL DIRITTO DI APPORTARE VARIAZIONI SENZA PREAVVISO  SIGE SPA HAS THE RIGHT TO MAKE CHANGES ON IT WITHOUT NOTICE

SIGE SPA A LE DROIT D’APPORTER DES VARIATIONS SANS PRÉAVIS  SIGE SPA SE RESERVA EL DERECHO DE REALIZAR CAMBIOS SIN PREVIO AVISO.

Inserite i divisori porta bottiglie.

Insert bottle dividers.

Insérez les séparateurs bouteilles.

Insertar los divisorios para botellas.

OPTIONAL

ART 066+

ART 066i

ART 065i

ART 004+ ART 004i
