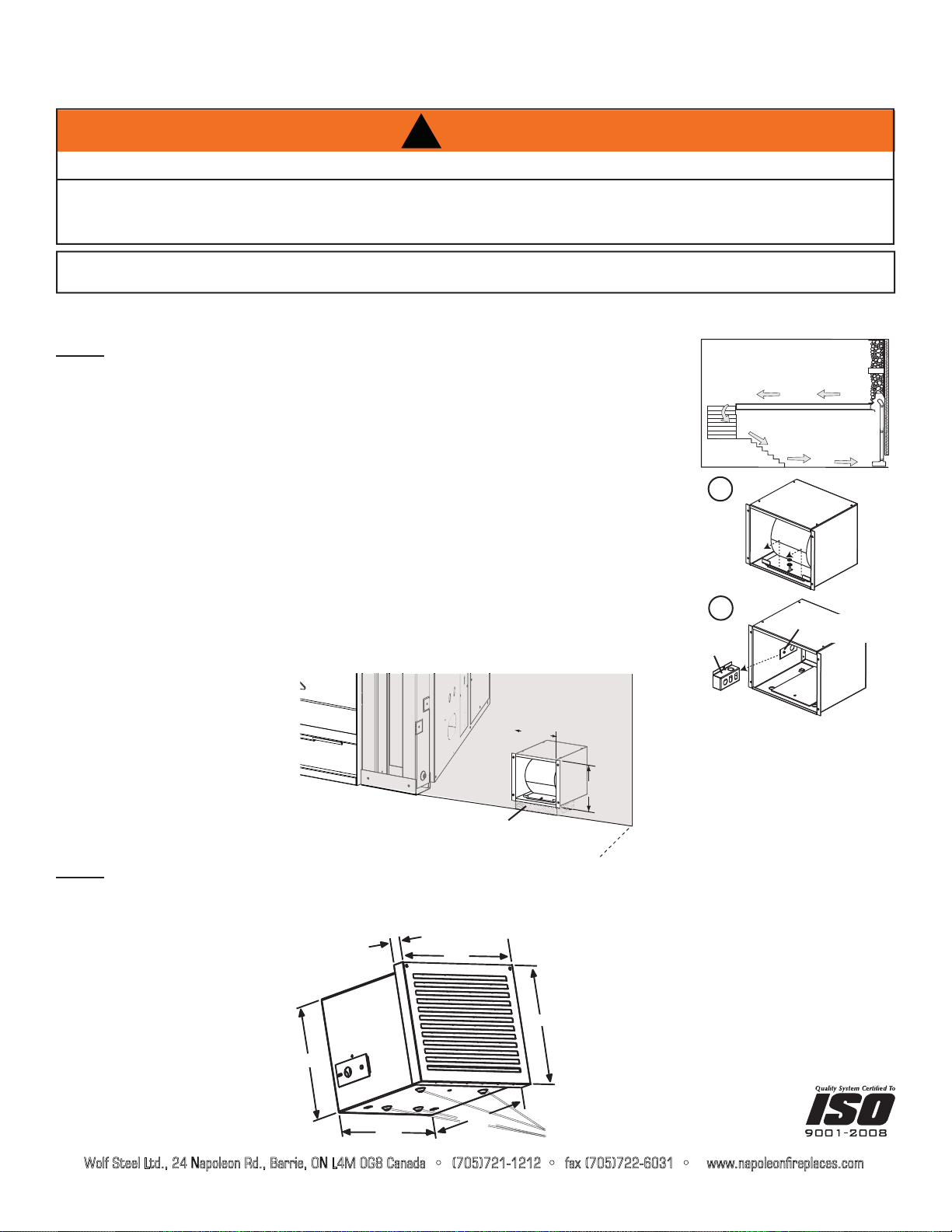

INSTALLATION INSTRUCTIONS FOR MODEL HDX52

:ROI6WHHO/WG1DSROHRQ5G%DUULH21/0*&DQDGD    ID[  ZZZQDSROHRQILUHSODFHVFRP

NOTE: Consideration should be made for blower location as the closer to the

appliance, the greater the air ﬂow noise will be.

A. For wire harness installation remove the lock washer and nut that secure the

blower to the blower housing. Remove the blower from the housing by lifting

up and out, as shown.

B. Connect the wire harness to the left side of the blower.

C. Loosen the nut that secures the junction box to the blower housing.

Remove the junction box, as shown.

D. Guide the end of the wire harness through the bushing in the junction box

and then through the junction box plate.

E. Re-install the junction box.

F. Re-install the blower.

G. Position the blower to an inside wall into a framed opening 12 3/8” wide by 10 1/2”

high, as shown below.

NOTE: The blower housing should be installed onto a level surface large enough to support the blower assembly

for dimensions. Allow for ﬁnishing material when securing the blower housing, as the grill mounts to the

housing. Ensure the blower is oriented properly with the footings of the blower housing at the bottom, refer to

the illustration below.

WARNING

ENSURE THE UNIT IS COMPLETELY COOL BEFORE STARTING INSTALLATION

TO AVOID DANGER OF SUFFOCATION KEEP THE PACKAGING BAG AWAY FROM BABIES AND CHILDREN.

DO NOT USE IN CRIBS, BED, CARRIAGES OR PLAY PENS. THIS BAG IS NOT A TOY. KNOT BEFORE

THROWING AWAY.

JUNCTION

BOX

CJUNCTION BOX

COVER PLATE

10.75”

14.25”

10.25”

12.25” 10.75”

1.25”

Footings

WARNING: UNPLUG ALL ELECTRICAL CONNECTIONS BEFORE BEGINNING WITH INSTALLATION.

ELECTRICAL CONNECTIONS MUST BE MADE BY A CERTIFIED ELECTRICIAN.

INSTALLER: LEAVE THESE INSTRUCTIONS WITH THE APPLIANCE.

CONSUMER: RETAIN THESE INSTRUCTIONS FOR FUTURE REFERENCE.

”

101/2”

NSIDE W

LEV

L SU

W415-1320 / 06.26.14

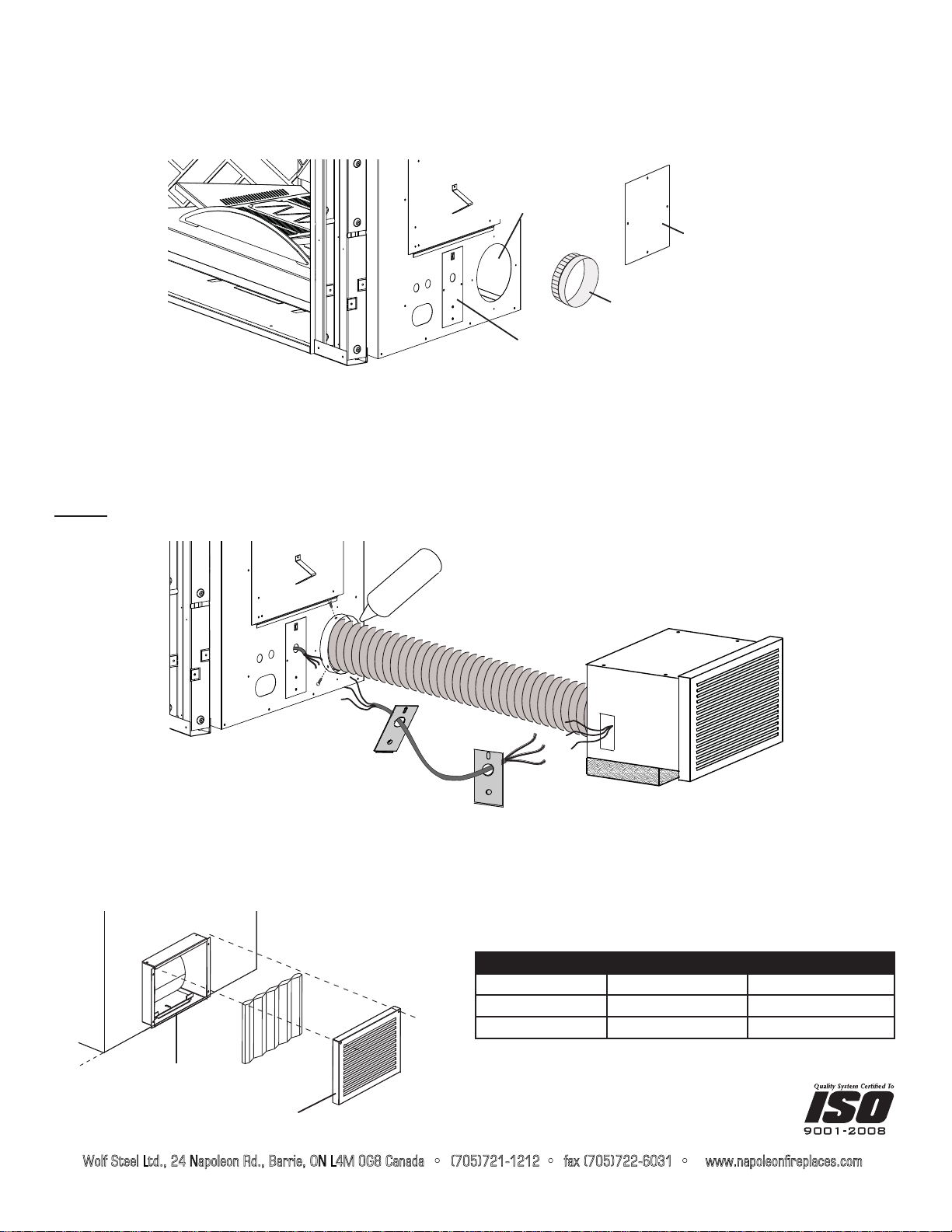

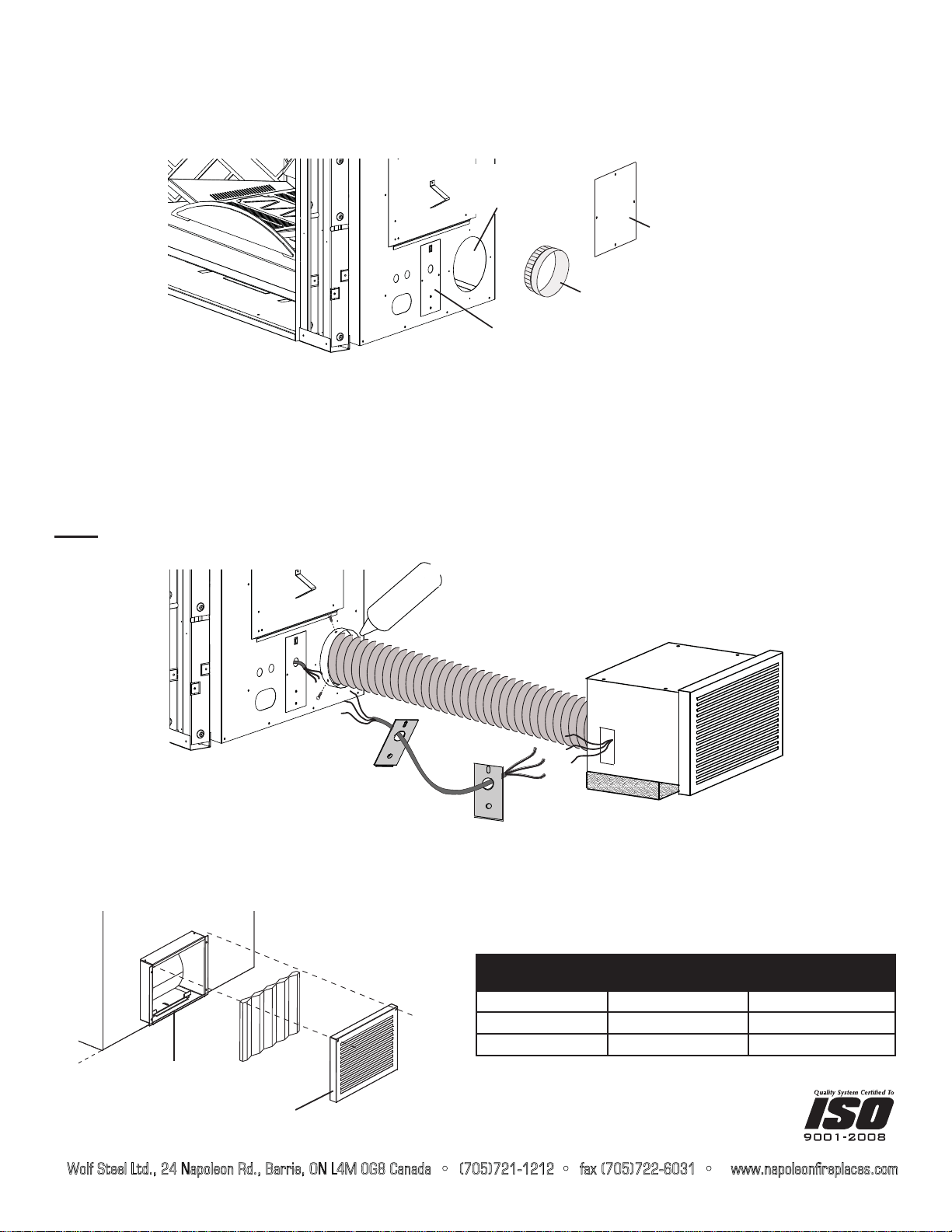

H. Remove the junction box covers from both the appliance and the blower housing.

I. Remove the blower panel from the right or left side of the appliance. Connect the 6” collar to the blower

connection opening.

J. Secure the collar by reaching through and bending the tabs back. The opening that is not being used should be

covered, if not already, with the blower panel that is provided.

K. Remove the access panel on the right side of the ﬁrebox. Plug the fan cord into the female pigtail receptacle that

is connected to the receiver marked “fan”. Using the strain relief provided bring the bare wires up through

the bottom of the junction box leaving enough wire to connect to the blower.

L. Connect the wires between the appliance to the blower using an extension wire (not supplied). Follow the chart

below to connect the wires correctly. Once all of the connections are made reinstall the junction box covers.

M. Connect the 6” liner to the unit and blower collars. Secure using 3 screws on each end and seal with caulking.

NOTE: Liner supplied stretches to a maximum of 10’. If additional lengths are required, secure each joint in the

same way.

N. Insert the ﬁlter into the grill. Foam gasket (1/2” weather stripping) between the grill and blower housing is

recommended (not supplied).

O. The bottom lip of the grill latches over the bottom lip of the housing. Use two screws to secure the top of the grill

to the facing.

GRILL

FILTER

ALLOW FOR THICKNEDD OF

FINISHING MATERIALAND

RETURN ON GRILL

UNIT WIRE TO EXTENSION WIRE TO BLOWER WIRE

BLACK BLACK BLACK

BLACK WHITE WHITE

GREEN GREEN GREEN

BLOWER

PANEL

6” COLLAR

JUNCTION BOX

COVER

BLOWER

CONNECTION

OPENING

WIRE

6” LINER

CAULKING

:ROI6WHHO/WG1DSROHRQ5G%DUULH21/0*&DQDGDWpOpFRSLHXUZZZQDSROHRQIR\HUVFRP

AVERTISSEMENT

ASSUREZ-VOUS QUE L’APPAREIL EST COMPLÈTEMENT REFROIDI AVANT DE COMMENCER L’INSTALLATION.

AFIN D’ÉVITER LES RISQUES DE SUFFOCATION, GARDEZ LE SAC D’EMBALLAGE LOIN DES BÉBÉS ET DES

JEUNES ENFANTS. NE LE LAISSEZ PAS TRAÎNER DANS LES BERCEAUX, LES LITS, LES POUSSETTES OU LES

PARCS DE JEU. CE SAC N’EST PAS UN JOUET. NOUEZ-LE AVANT DE LE JETER.

AVERTISSEMENT : DÉBRANCHEZ TOUS LES RACCORDEMENTS ÉLECTRIQUES AVANT DE DÉBUTER L’INSTALLATION.

LES RACCORDEMENTS ÉLECTRIQUES DOIVENT ÊTRE FAITS PAR UN ÉLECTRICIEN CERTIFIÉ.

INSTALLATEUR : LAISSEZ CE MANUEL AVEC L’APPAREIL.

PROPRIÉTAIRE : CONSERVEZ CE MANUEL POUR CONSULTATION ULTÉRIEURE.

W415-1320 / 06.26.14

NZ64 & GA65

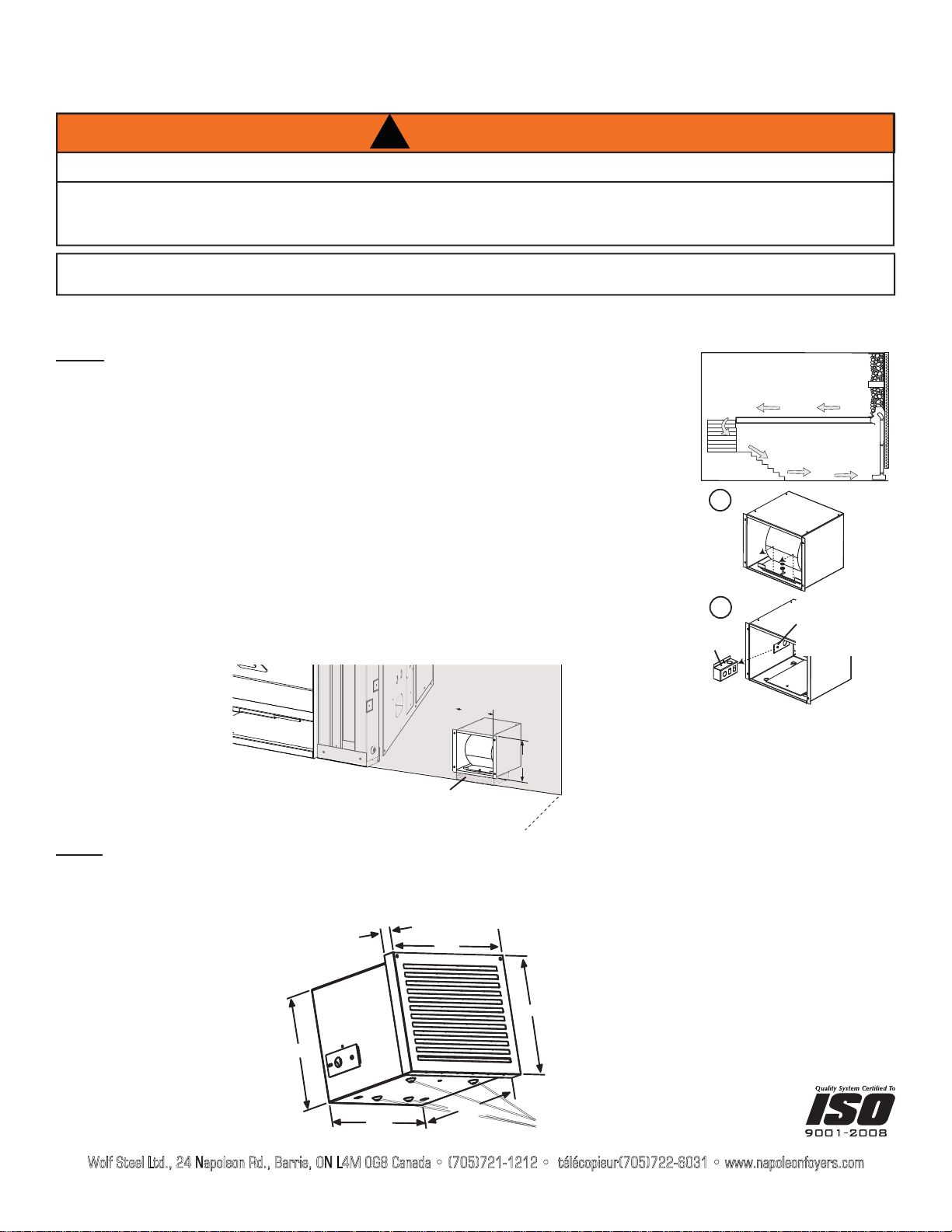

INSTRUCTIONS D’ INSTALLATION POUR MODÈLE HDX52

NOTE: Prenez en considération l’emplacement de la soufﬂerie, car plus elle sera

située près de l’appareil, plus la circulation de l’air sera audible.

A. Pour l’installation du harnais de ﬁls retirez la rondelle de blocage et l’écrou servant

à ﬁxer la soufﬂerie au boîtier de la soufﬂeie. Enlevez la soufﬂerie du boîtier en la

soulevant puis en la retirant, comme illustrée.

B. Branchez le harnais de ﬁls sur le côté gauche de la soufﬂerie.

C. Desserrez l’écrou servant à ﬁxer la boîte de dérivation au boîtier de la soufﬂerie.

Retirez la boîte de dérivation, comme illustrée.

D. Passez l’extrémité du harnais de ﬁls à travers la bague de la boîte de dérivation

et ensuite à travers la plaque de recouvrement de la boîte de dérivation.

E. Réinstallez la boîte de dérivation.

F. Réinstallez la soufﬂerie.

G. Placez la soufﬂerie contre un mur intérieur dans une ouverture charpentée de

3/8” L x 10 1/2” H., comme illustrée ci-dessous.

NOTE: Le boîtier de la soufﬂerie doit être installé sur une surface de niveau sufﬁsamment large pour supporter

l’assemblage de la soufﬂerie. Lorsque vous ﬁxez le boîtier de la soufﬂerie et la grille, prévoyez l’épaisseur du

matériau de ﬁnition. Assurez-vous que la soufﬂerie soit adéquatement orientée avec les pieds du boîtier vers le bas.

BOÎTE DE

DÉRIVATION

CPLAQUE DE

RECOUVREMENT

DU BOÎTE DE

DÉRIVATION

10.75”

14.25”

10.25”

12.25” 10.75”

1.25”

Pieds

3/8”

101/2”

MUR INTÉRIEUR

SURFACE DE NIVEAU

FIL DE L’APPAREIL

AU FIL D’EXTENSION AU FIL DE LA

SOUFFLERIE

NOIR NOIR NOIR

NOIR BLANC BLANC

VERT VERT VERT

W415-1320 / 06.26.14

H. Retirez les couvercles des boîtes de dérivation de l’appareil et du boîtier de la soufﬂerie.

I. Retirez le panneau de recouvrement du côté droit ou gauche de l’appareil. Insérez le collet de 6” dans l’ouverture

pour la soufﬂerie.

J. Fixez le collet en accédant l’intérieur de celui-ci et en pliant les pattes. L’ouverture qui n’est pas utilisée doit être

couverte, si ce n’est déjà fait, avec le panneau de recouvrement fourni.

K. Retirez le panneau d’accès sur la côté droite de l’appareil. Branchez le cordon dans la réceptacle femelle qui est

connecté au récepteur identiﬁé “FAN”. Avec la bague de tension fournie, acheminez les ﬁls dénudés dans le bas

de la boîte de dérivation en laissant sufﬁsamment de ﬁl disponible pour brancher la soufﬂerie.

L. Raccordez les ﬁls entre l’appareil et la soufﬂerie à l’aide d’un ﬁl d’extension (non fourni). Suivez la procédure du

tableau ci-dessous pour brancher les ﬁls correctement. Une fois que tous les raccordements sont faits, réinstallez

les couvercles des boîtes de dérivation.

M. Raccordez la gaine de 6” aux collets de l’appareil et de la soufﬂerie. Fixez chaque extrémité à l’aide de 3 vis et

scellez avec du calfeutrage.

NOTE: La gaine fournie s’étire jusqu’à un maximum de 10’. Si une gaine additionnelle est nécessaire, ﬁxez le

joint de la même façon.

N. Insérez le ﬁltre dans la grille. Un joint d’étanchéité en mousse (coupe-froid de 1/2”) entre la grille et le boîtier de la

soufﬂerie est recommandé (non fourni).

O. Le rebord inférieur de la grille se ﬁxe par-dessus le rebord inférieur du boîtier. Fixez le haut de la grille à la façade

à l’aide de deux vis.

GRILLE

FILTRE

PRÉVYEZ L’ÉPAISSEUR DU

MATÉRIAU DU FINITION ET DU

REBORD DE LA GRILLE

PANNEAU DE

RECOUVREMENT

COLLET DE 6”

COUVERCLE DU BOÎTE

DE DÉRIVATION

OUVERTURE POUR

LA SOUFFLERIE

FIL

GAINE DE 6”

CALIFEUTRAGE
