Ingersoll-Rand 20LB User manual

16572224

Edition 1

September 2006

Save These Instructions

Product Information

EN Product Information

Especicaciones del producto

Spécications du produit

Προδιαγραφές προϊόντος

Especicações do Produto

Tuote-erittely

Produktspesikasjoner

Produktspecikationer

Productspecicaties

Technische Produktdaten

Speciche prodotto

Технические характеристики изделия

Dane techniczne narzędzia Rozmiar

Ierices specikacijas

Gaminio techniniai duomenys

A termék jellemzői

Toote spetsikatsioon

Specikace výrobku

Špecikácie produktu

Specikacije izdelka

Air Drill

20LB and 20SLB

2 16572224_ed1

48h

24h

PMAX

24h

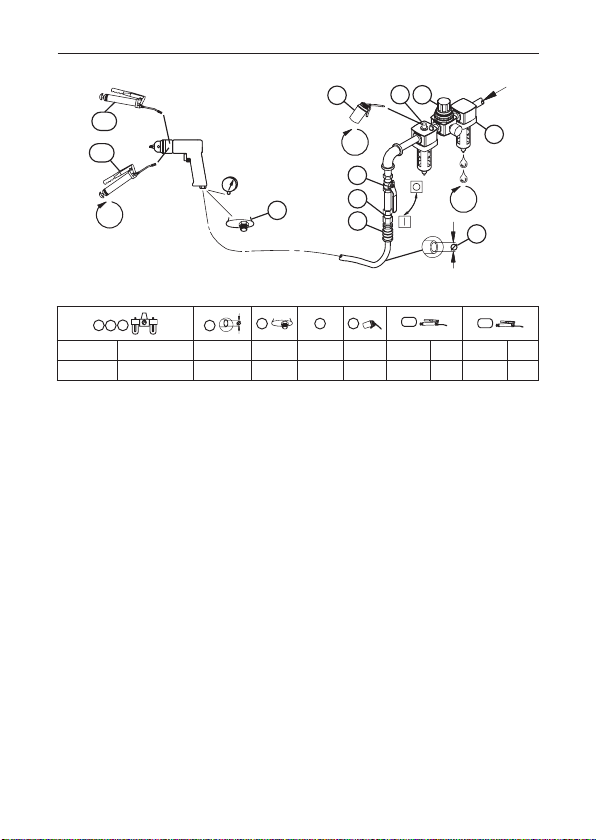

(Dwg. 16573180)

I-R # - NPT I-R # - BS inch (mm) NPT I-R # I-R # I-R # cm3I-R # cm3

C241-810 C28241-810B 1/2 3/8 MSCF 44 10 28 2 28 2

16572224_ed1 EN-1

Product Safety Information

Intended Use:

These Air Drills are designed for drilling, honing, reaming and hole sawing.

For Additional information refer to Air Drills Product Safety Information Manual Form

04580353.

Manuals can be downloaded from www.irtools.com.

Product Specications

Model(s) Free Speed Capacity in Steel

Morse Taper

Socket

Drilling Reaming

rpm in mm in mm

20LB 310 7/8 22 5/8 16 No.2

20SLB 310 7/8 22 5/8 16 No.3

Model(s)

Length of Feed Sound Level dB (A)

(ANSI S5.1-1971)

Vibration Level

(ISO8662)

in mm Pressure Power

(ISO3744) m/s2

20LB 1-3/4 44 83.7 --- 0.5

20SLB 1-3/8 35 82.2 --- 1.2

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a

properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose

coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling discon-

nects. See drawing 16573180 and table on page 2. Maintenance frequency is shown in circular

arrow and dened as h=hours, d=days, and m=months. Items identied as:

1. Air lter 7. Coupling

2. Regulator 8. Safety Air Fuse

3. Lubricator 9. Oil

4. Emergency shut-o valve 10. Grease - during assembly

5. Hose diameter 11. Grease - through tting

6. Thread size

EN-2 16572224_ed1

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

16572224_ed1 ES-1

Información de seguridad sobre el producto

Uso indicado:

Estos taladros neumáticos están diseñados para taladrar, escariar y recticar oricios.

Para más información, consulte el formulario 04580353 del Manual de información de

seguridad del producto.

Los manuales pueden descargarse en www.irtools.com.

Especicaciones

Modelo Velocidad libre Capacidad en acero

Zócalo de cono

Morse

Taladrado Alado

rpm in mm in mm

20LB 310 7/8 22 5/8 16 No.2

20SLB 310 7/8 22 5/8 16 No.3

Modelo

Longitud de

recorrido

Nivel sonoro dB (A)

(ANSI S5.1-1971)

Nivel de vibración

(ISO8662)

in mm Presión Potencia

(ISO3744) m/s2

20LB 1-3/4 44 83.7 --- 0.5

20SLB 1-3/8 35 82.2 --- 1.2

Instalación y lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)

en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de

la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de

manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatiga-

zos en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras

den latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte.

Consulte la dibujo 16573180 y la tabla en la página 2. La frecuencia de mantenimiento se

muestra en forma de echa circular y se dene como h=horas, d=días y m=meses. Los elementos

se identican como:

1. Filtro de aire 7. Acoplamiento

2. Regulador 8. Fusil de aire de seguridad

3. Lubricador 9. Aceite

4. Válvula de corte de emergencia 10. Grasa - durante el montaje

5. Diámetro de la manguera 11. Grasa - por el engrasador

6. Tamaño de la rosca

ES-2 16572224_ed1

Piezas y mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengras-

arla y separar las piezas de acuerdo con el material del que están fabricadas para reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un

Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

16572224_ed1 FR-1

Informations de sécurité du produit

Utilisation prévue:

Ces perceuses pneumatiques sont conçues pour les opérations de perçage, d’alésage et de

découpe circulaire.

Pour des informations complémentaires, utilisez le formulaire 04580353 pour obtenir le

manuel d’information de sécurité du produit Perceuse pneumatique.

Les manuels peuvent être téléchargés à l’adresse www.irtools.com.

Spécications du produit

Modèle(s) Vitesse libre Capacité dans l’acier

Cône Morse

Perçage Alésage

t/m in mm in mm

20LB 310 7/8 22 5/8 16 No.2

20SLB 310 7/8 22 5/8 16 No.3

Modèle(s)

Longueur de

l’avance

Niveau acoustique dB (A)

(ANSI S5.1-1971)

Niveau de vibration

(ISO8662)

in mm Pression Puissance

(ISO3744) m/s2

20LB 1-3/4 44 83.7 --- 0.5

20SLB 1-3/8 35 82.2 --- 1.2

Installation et lubrication

Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau

de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points

bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à

air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez

un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an

d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.

Reportez-vous à l’illustration 16573180 et au tableau de la page 2. Les intervalles d’entretien sont

indiqués à l’aide d’une èche circulaire et dénis à l’aide de lettres (h = heures, d = jours et

m =mois). Eléments identiés en tant que:

1. Filtre à air 7. Raccord

2. Régulateur 8. Raccordement à air de sûreté

3. Lubricateur 9. Huile

4. Vanne d’arrêt d’urgence 10. Graisse - pour l’assemblage

5. Diamètre du tuyau 11. Graisse - pour le raccordement

6. Taille du letage

FR-2 16572224_ed1

Pièces détachées et maintenance

A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de

les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Ce manuel a été initialement rédigé en anglais.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de

services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

16572224_ed1 IT-1

Informazioni sulla sicurezza del prodotto

Destinazione d’uso:

I trapani pneumatici sono adatti per operazioni di foratura, levigatura, e forature con

seghe.

Per ulteriori informazioni, consultare il modulo 04580353 del Manuale informazioni sulla

sicurezza prodotto relativo ai trapani pneumatici.

I manuali possono essere scaricati da internet al sito www.irtools.com.

Speciche prodotto

Modello/i

Velocità a

vuoto

Capacità su acciaio

Presa a conicità

morse

Perforazione Alesatura

giri/min in mm in mm

20LB 310 7/8 22 5/8 16 No.2

20SLB 310 7/8 22 5/8 16 No.3

Modello/i

Lunghezza del cavo

di alimentazione

Livello acustico dB (A)

(ANSI S5.1-1971)

Vibrazioni Livello

(ISO8662)

in mm Pressione Potenza

(ISO3744) m/s2

20LB 1-3/4 44 83.7 --- 0.5

20SLB 1-3/8 35 82.2 --- 1.2

Installazione e lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare

all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la

condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal

serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del

tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno

per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.

Vedere il disegno 16573180 e la tabella a pagina 2. La frequenza delle operazioni di manutenzi-

one è indicata da una freccia circolare ed è espressa in h=ore, d=giorni e m=mesi. Componenti:

1. Filtro aria 7. Accoppiamento

2. Regolatore 8. Fusibile di sicurezza

3. Lubricatore 9. Olio

4. Valvola di arresto di emergenza 10. Ingrassaggio - durante il montaggio

5. Diametro tubo essibile 11. Ingrassaggio - attraverso il raccordo

6. Dimensione della lettatura

IT-2 16572224_ed1

Ricambi e manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i

componenti secondo i materiali in modo da poterli riciclare.

La lingua originale di questo manuale è l’inglese.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro

di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.
